基于PLC的电厂供暖系统的设计与实现（毕业论文）

目　录
摘　要 I
Abstract II
第1章 绪 论 1
1.1 研究的背景和现状 1
1.2 研究的意义 1
1.3 研究的主要内容 2
第2章 系统总体设计方案 3
2.1 设计要求 3

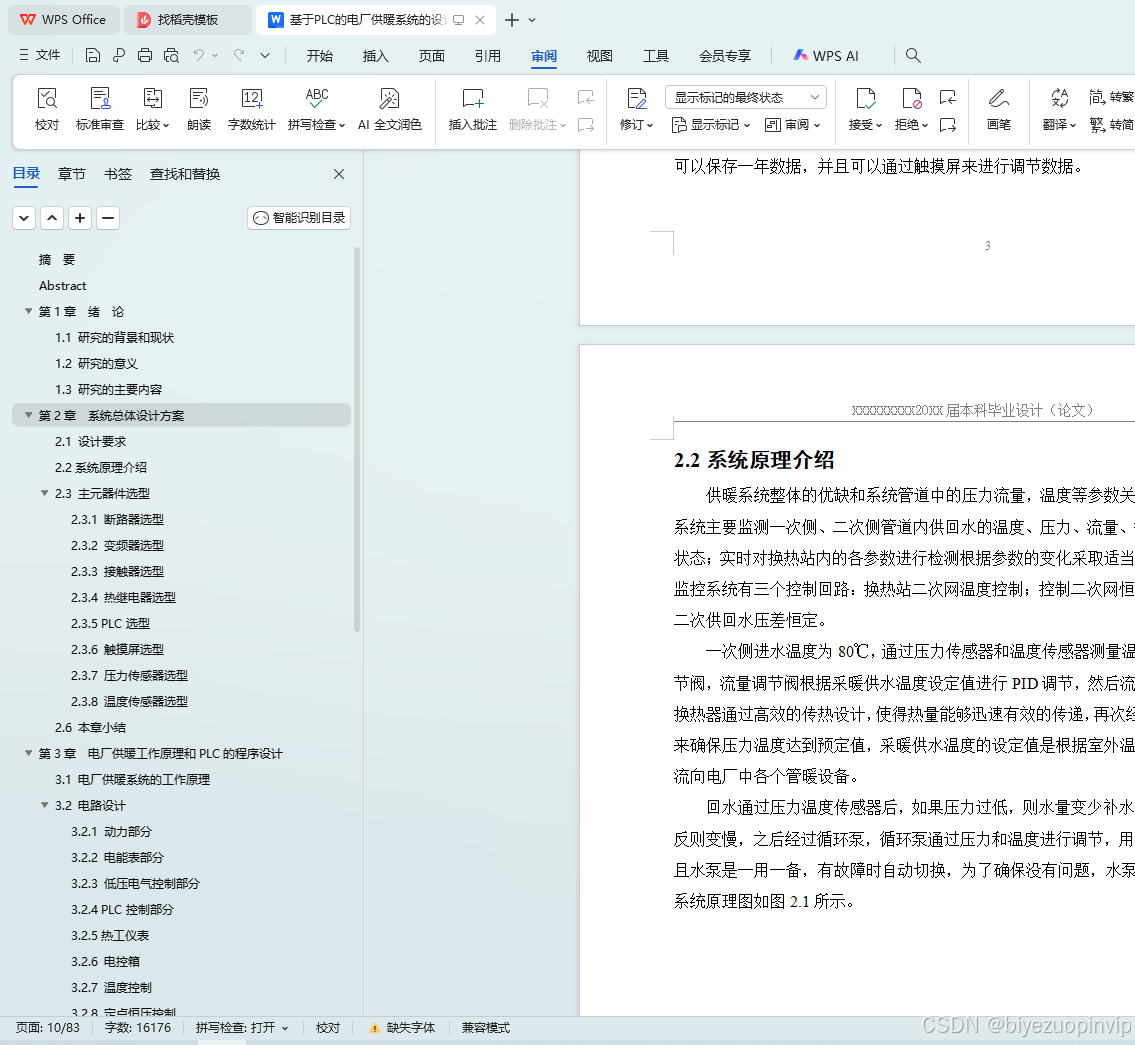

2.2系统原理介绍 4
2.3 主元器件选型 7

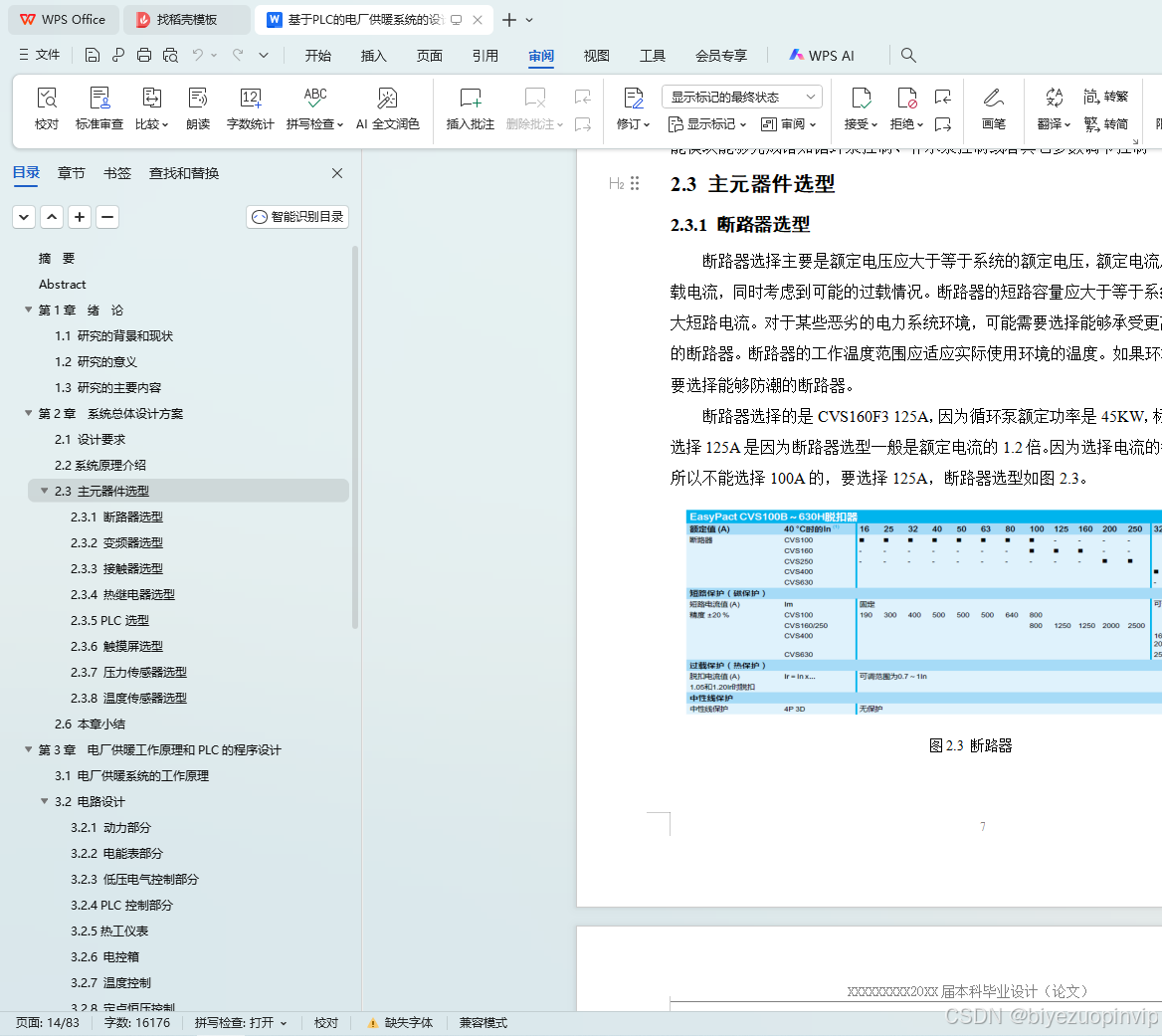

2.3.1 断路器选型 7
2.3.2 变频器选型 8
2.3.3 接触器选型 8
2.3.4 热继电器选型 9
2.3.5 PLC选型 9
2.3.6 触摸屏选型 11
2.3.7 压力传感器选型 12
2.3.8 温度传感器选型 12
2.6 本章小结 13
第3章 电厂供暖工作原理和PLC的程序设计 14
3.1 电厂供暖系统的工作原理 14
3.2 电路设计 16

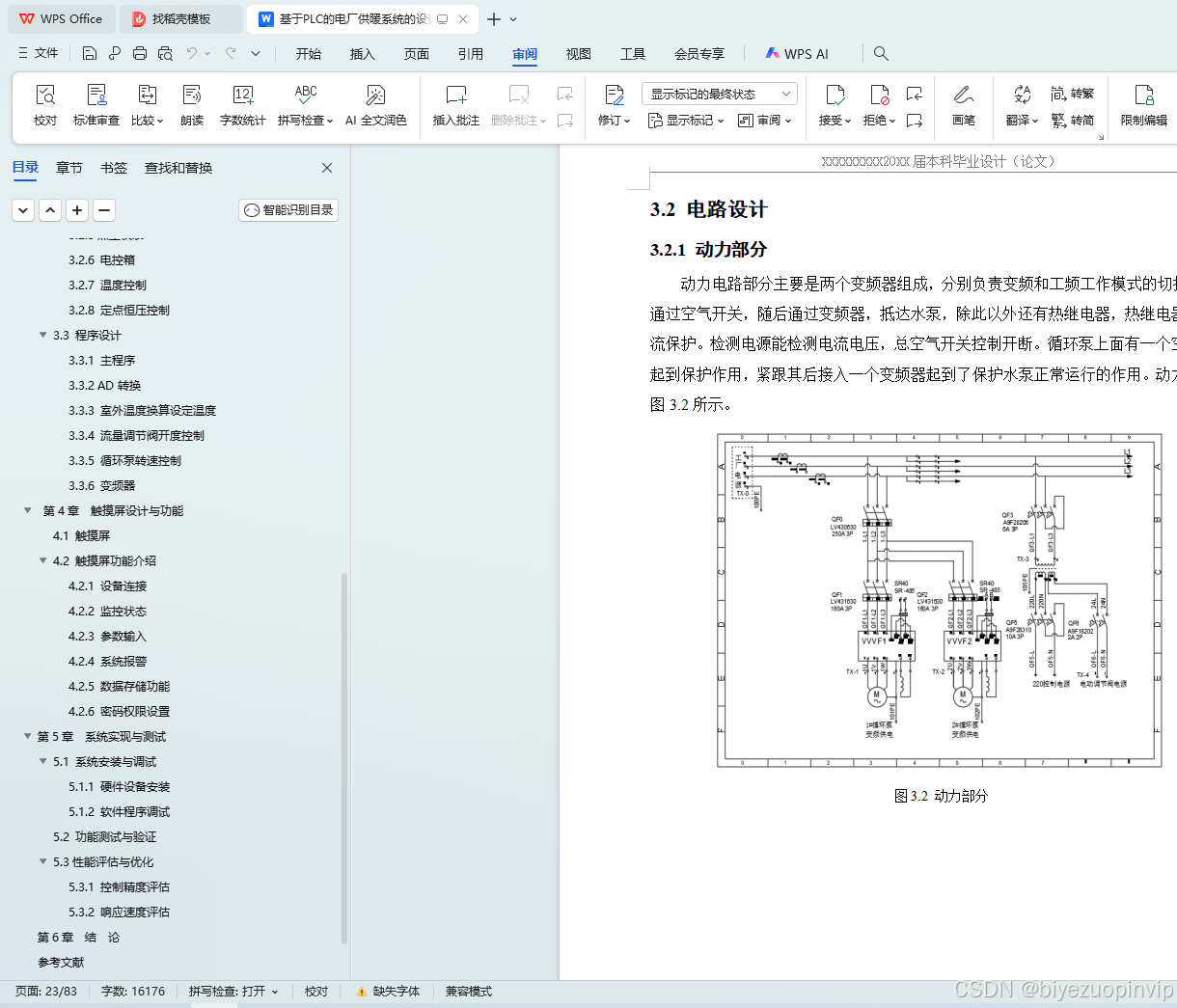

3.2.1 动力部分 16
3.2.2 电能表部分 17
3.2.3 低压电气控制部分 18
3.2.4 PLC控制部分 19
3.2.5热工仪表 22

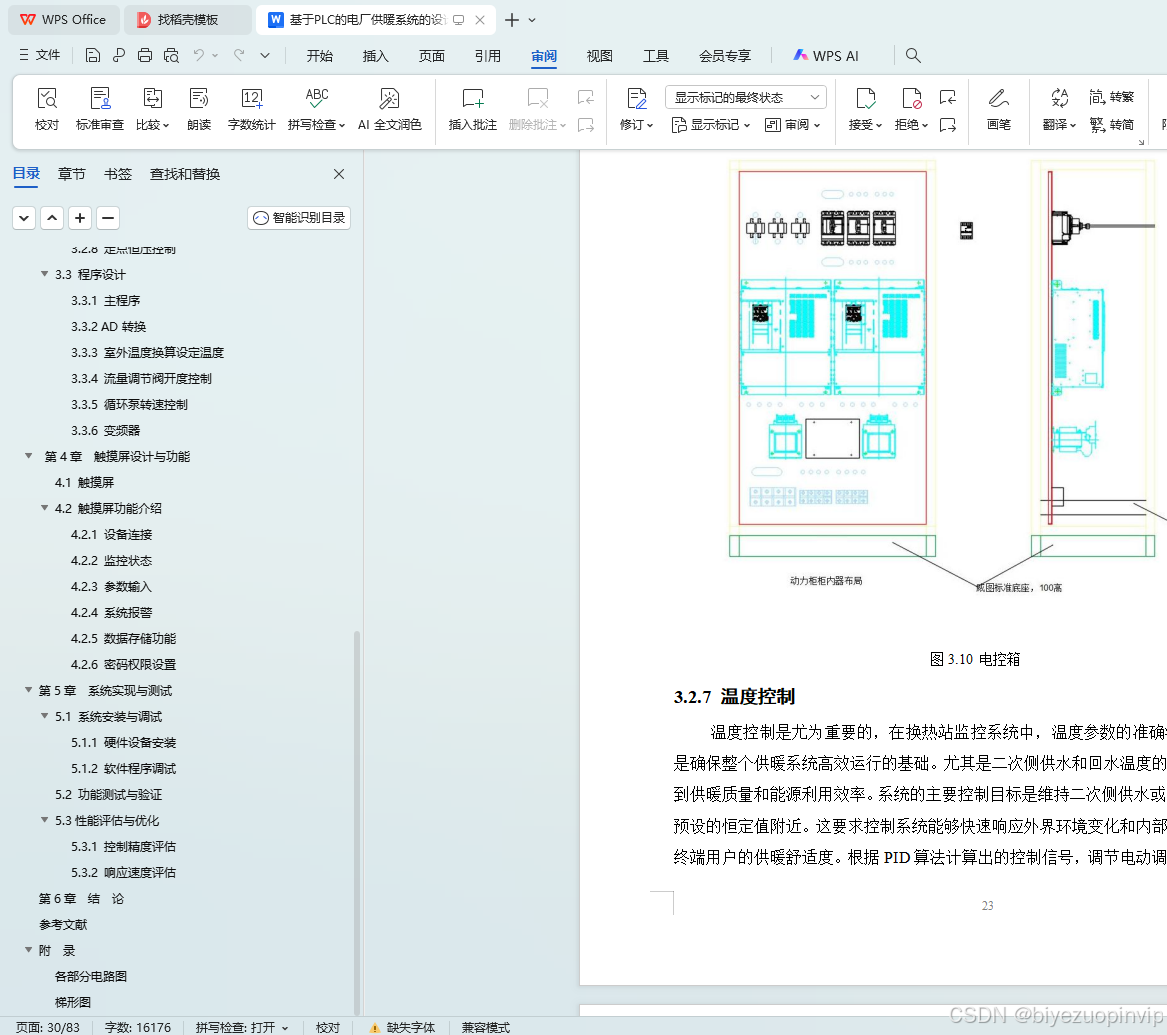

3.2.6 电控箱 23
3.2.7 温度控制 23
3.2.8 定点恒压控制 24

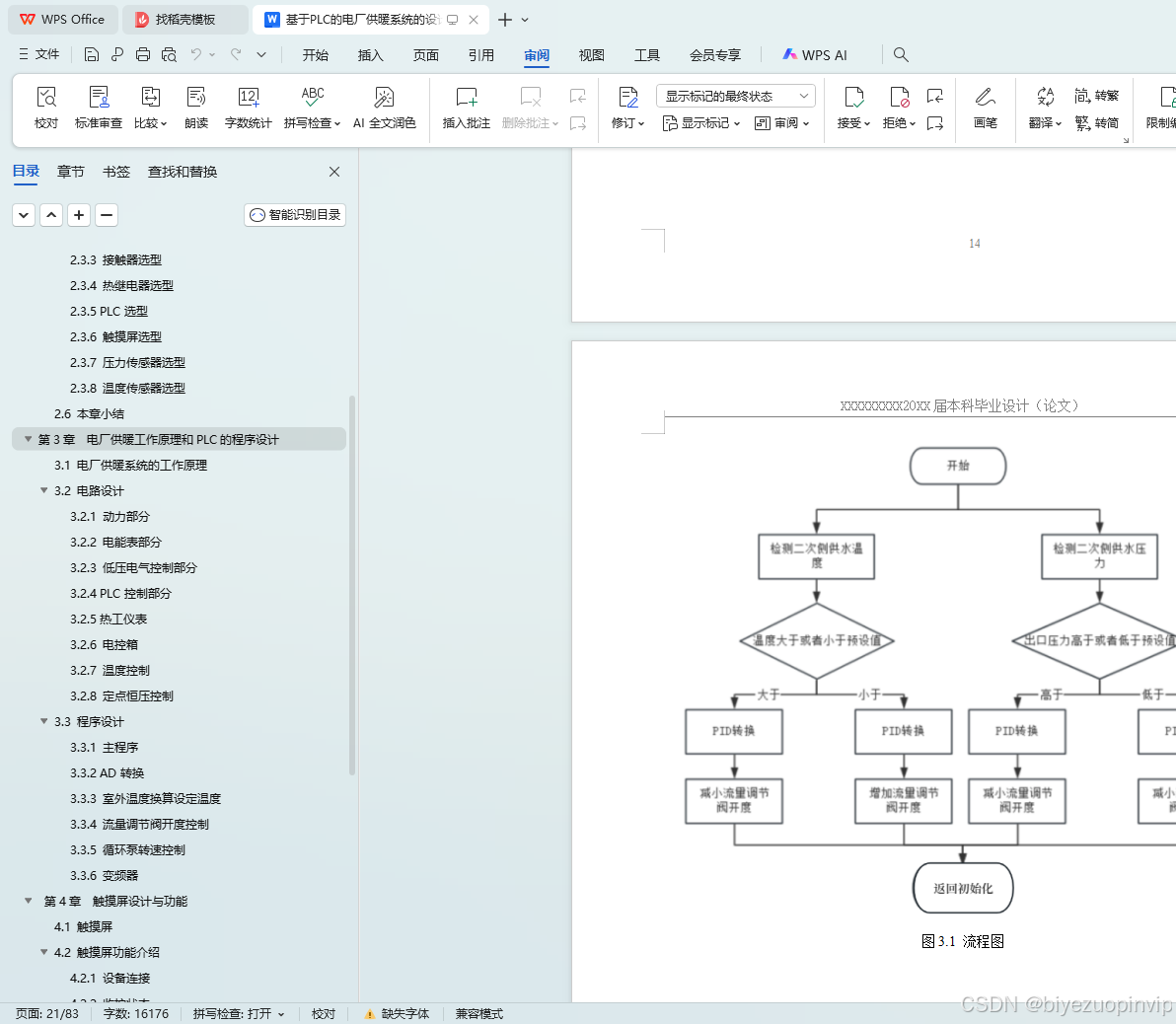

3.3 程序设计 24

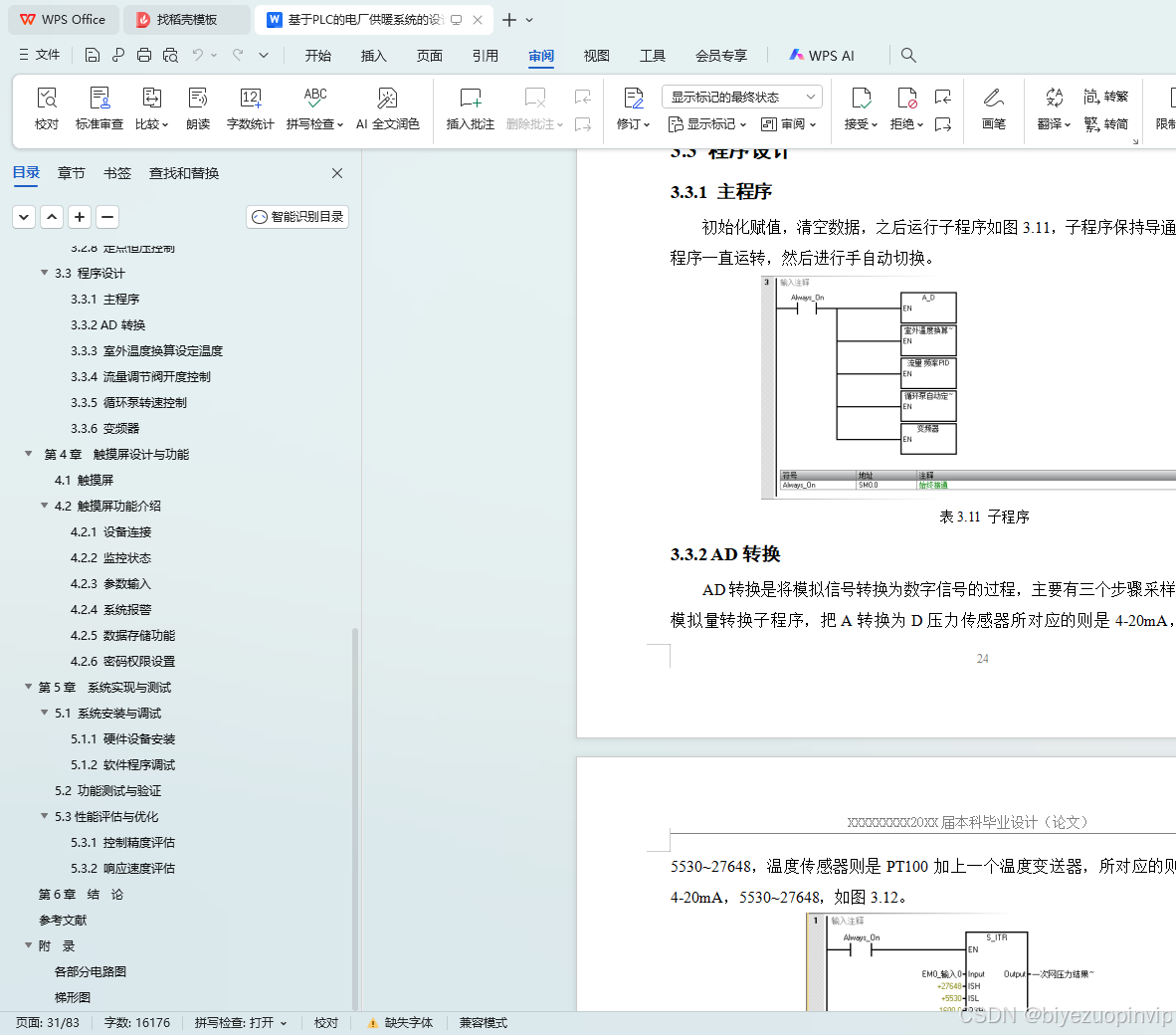

3.3.1 主程序 24
3.3.2 AD转换 24
3.3.3 室外温度换算设定温度 25
3.3.4 流量调节阀开度控制 26

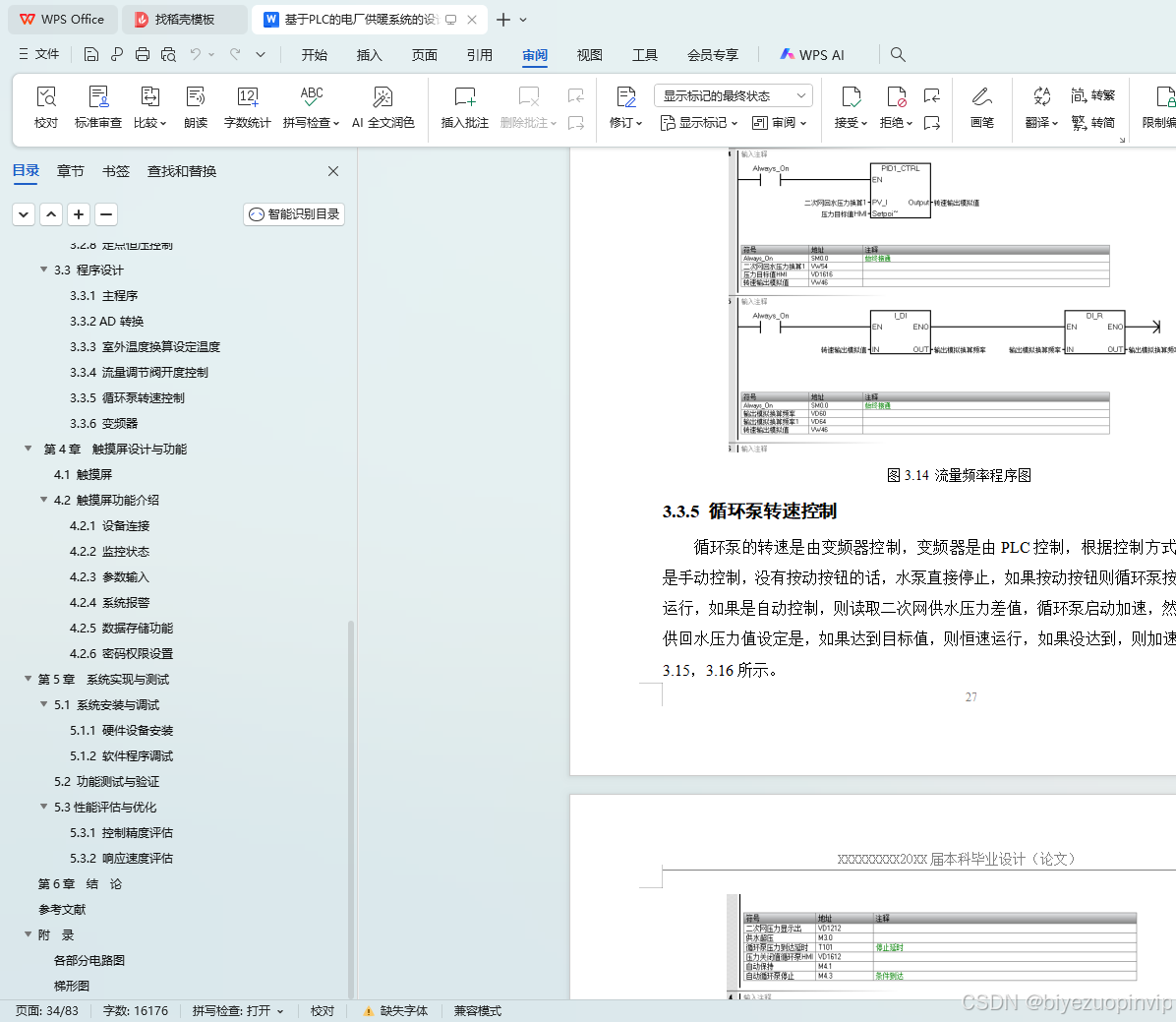

3.3.5 循环泵转速控制 27
3.3.6 变频器 29
第4章 触摸屏设计与功能 30

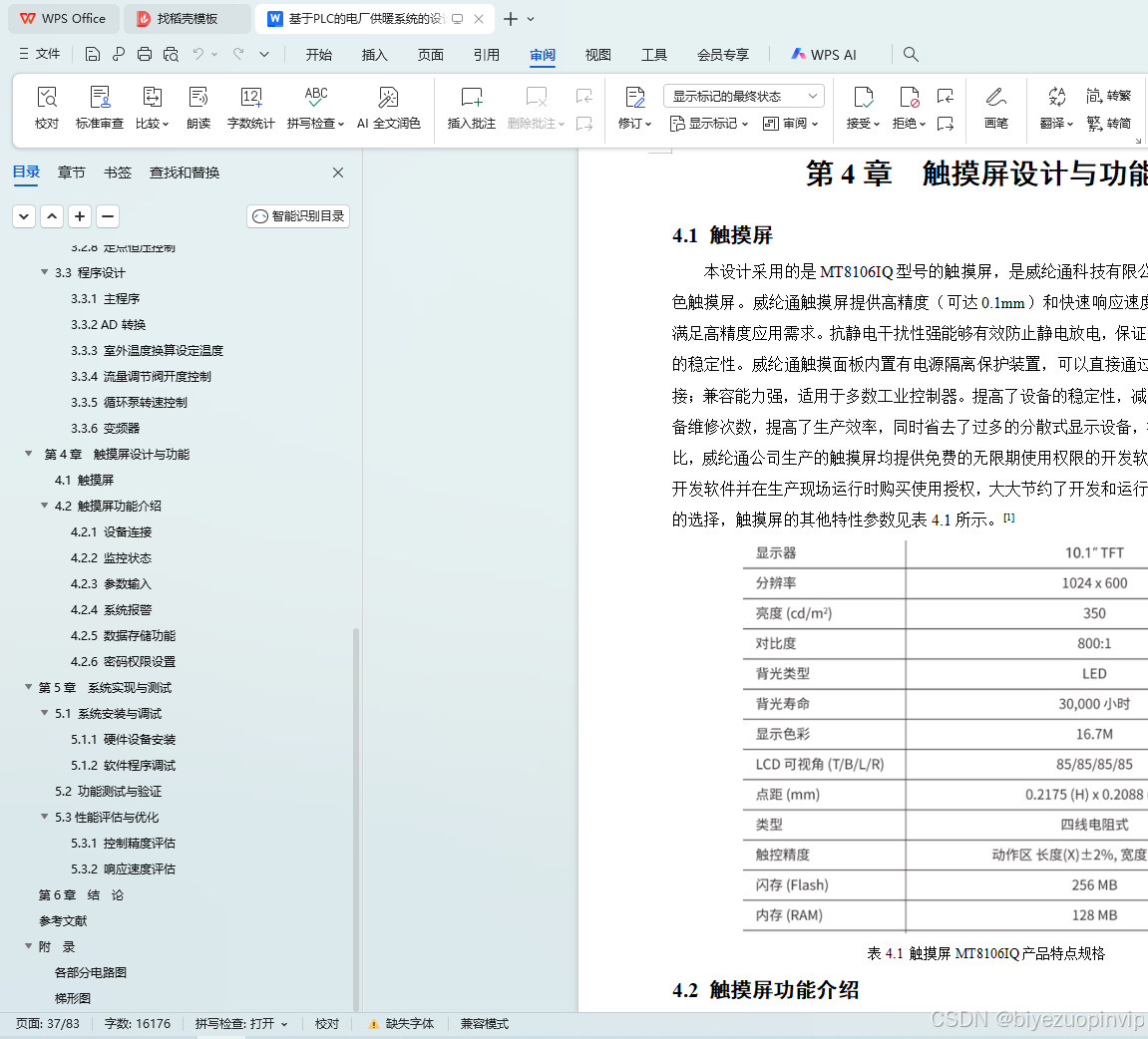

4.1 触摸屏 30
4.2 触摸屏功能介绍 30
4.2.1 设备连接 31
4.2.2 监控状态 31

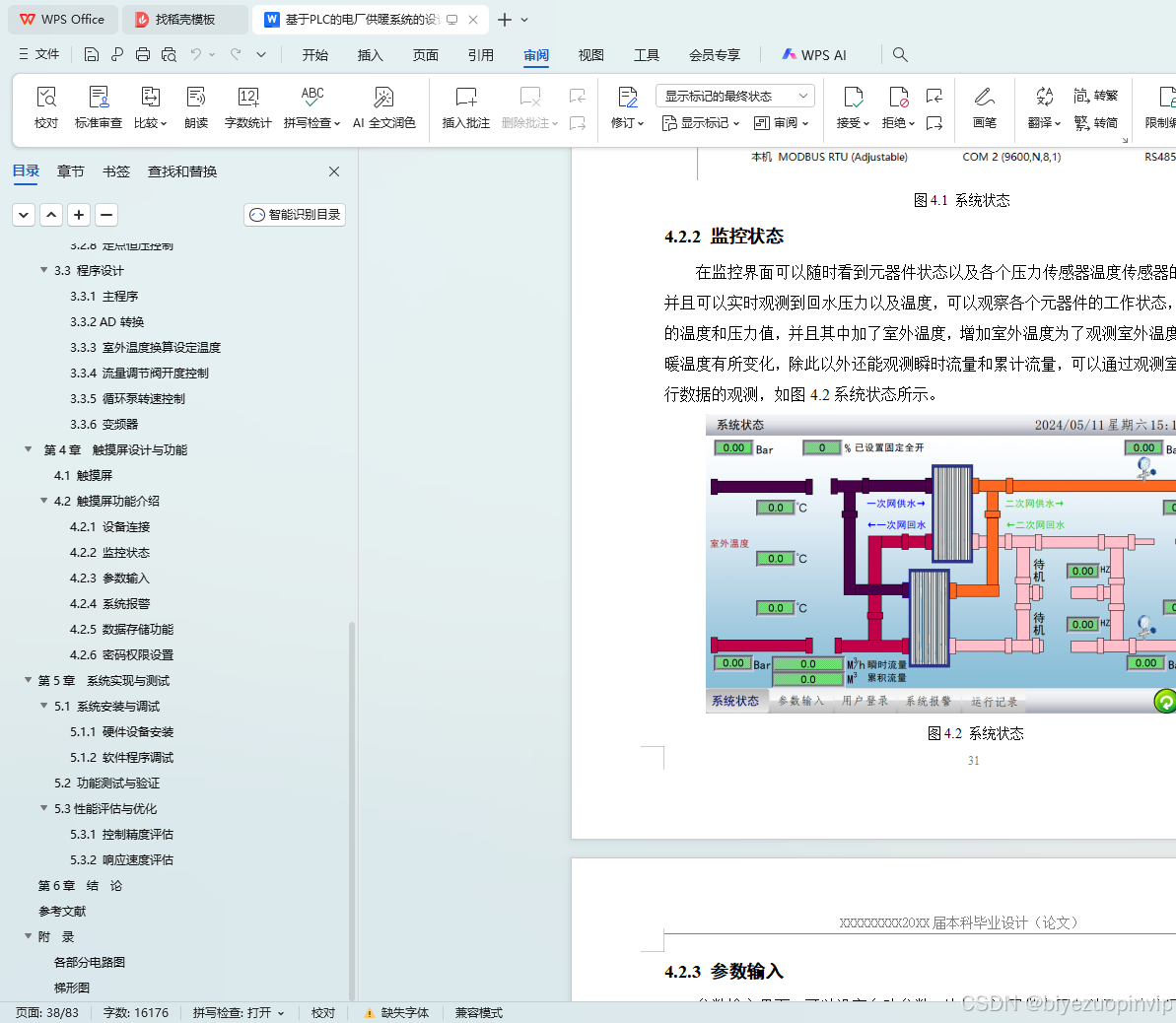

4.2.3 参数输入 32
4.2.4 系统报警 33
4.2.5 数据存储功能 33

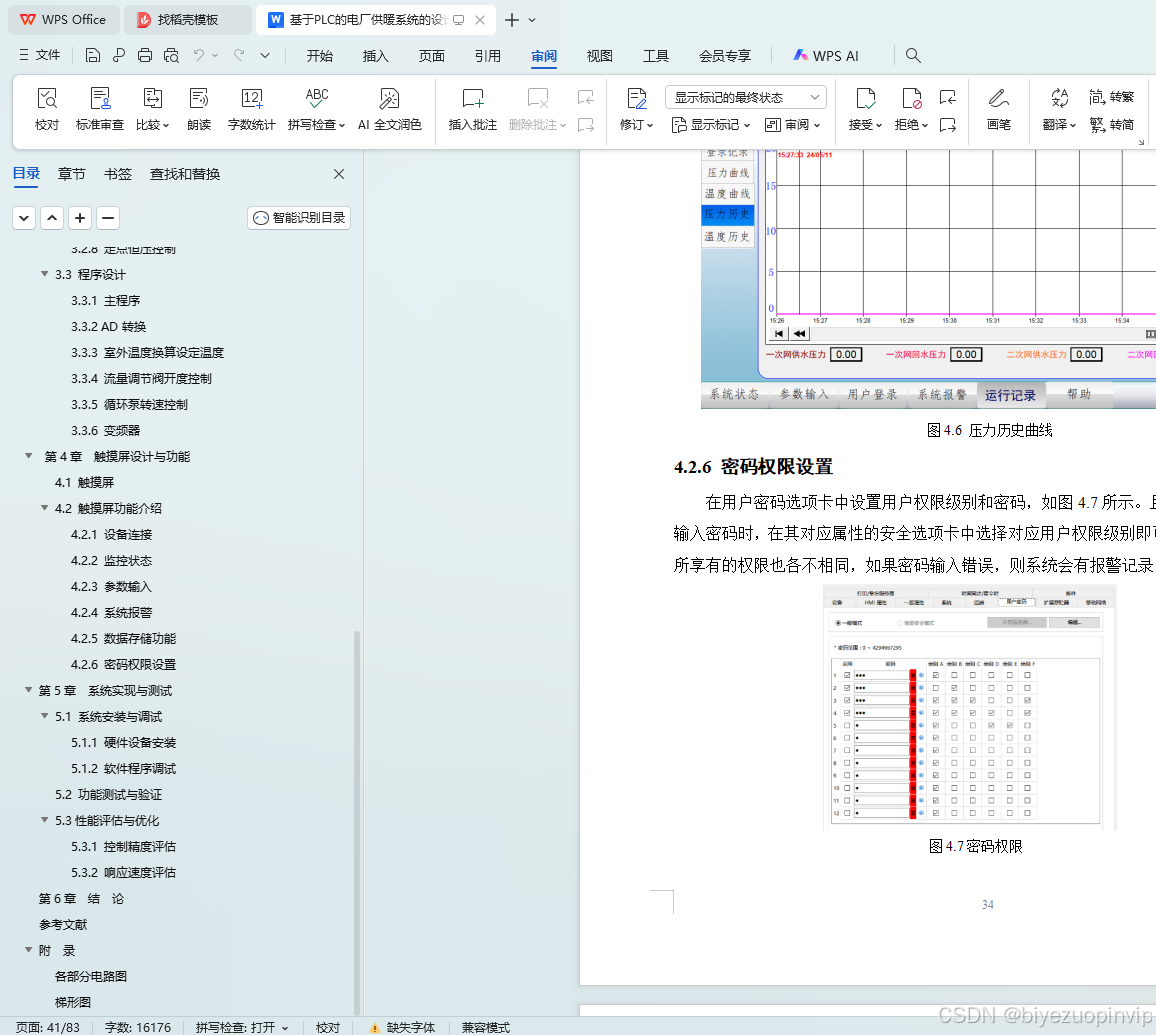

4.2.6 密码权限设置 34
第5章 系统实现与测试 35
5.1 系统安装与调试 35
5.1.1 硬件设备安装 35
5.1.2 软件程序调试 35

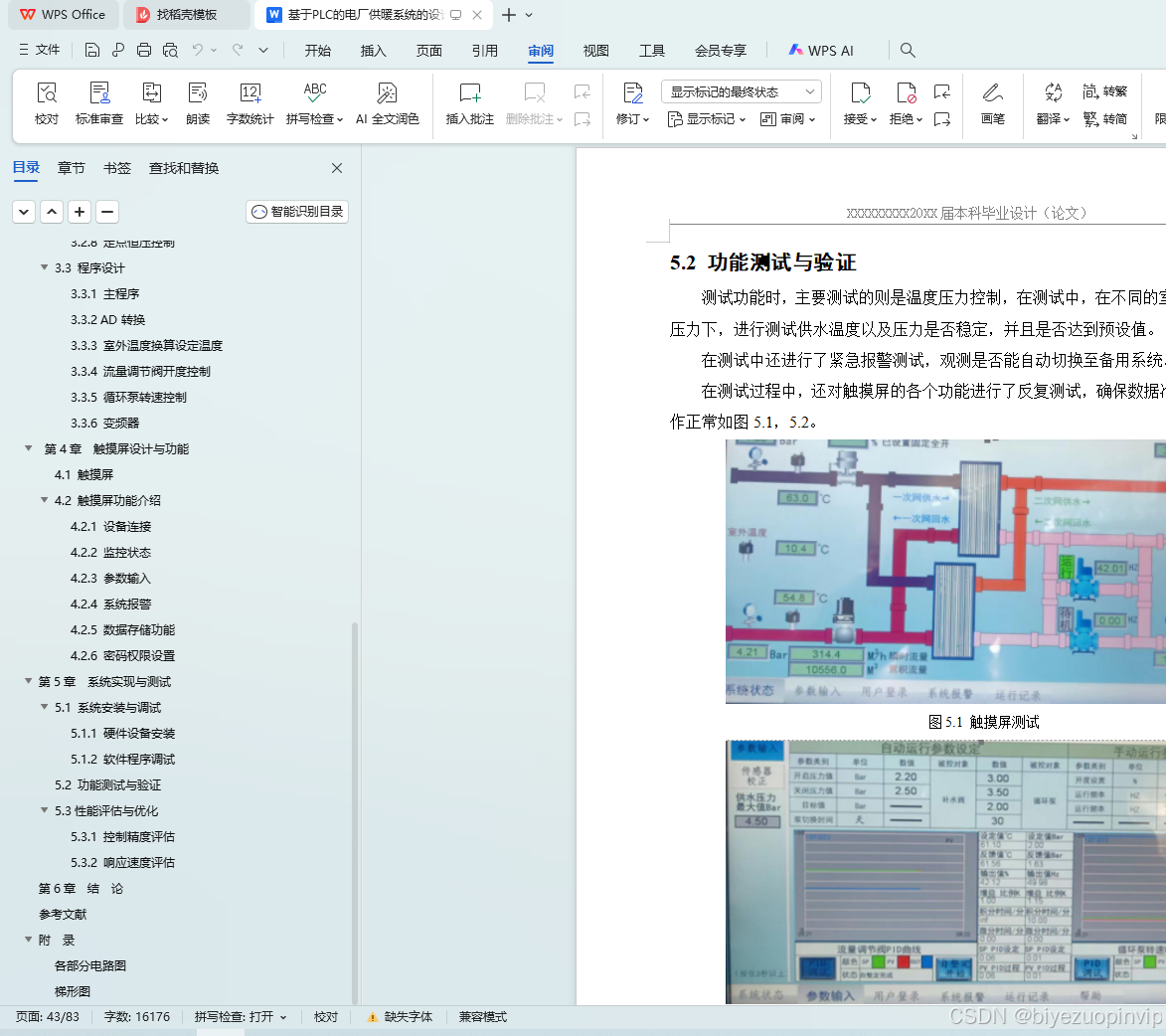

5.2 功能测试与验证 36
5.3性能评估与优化 36
5.3.1 控制精度评估 37
5.3.2 响应速度评估 37

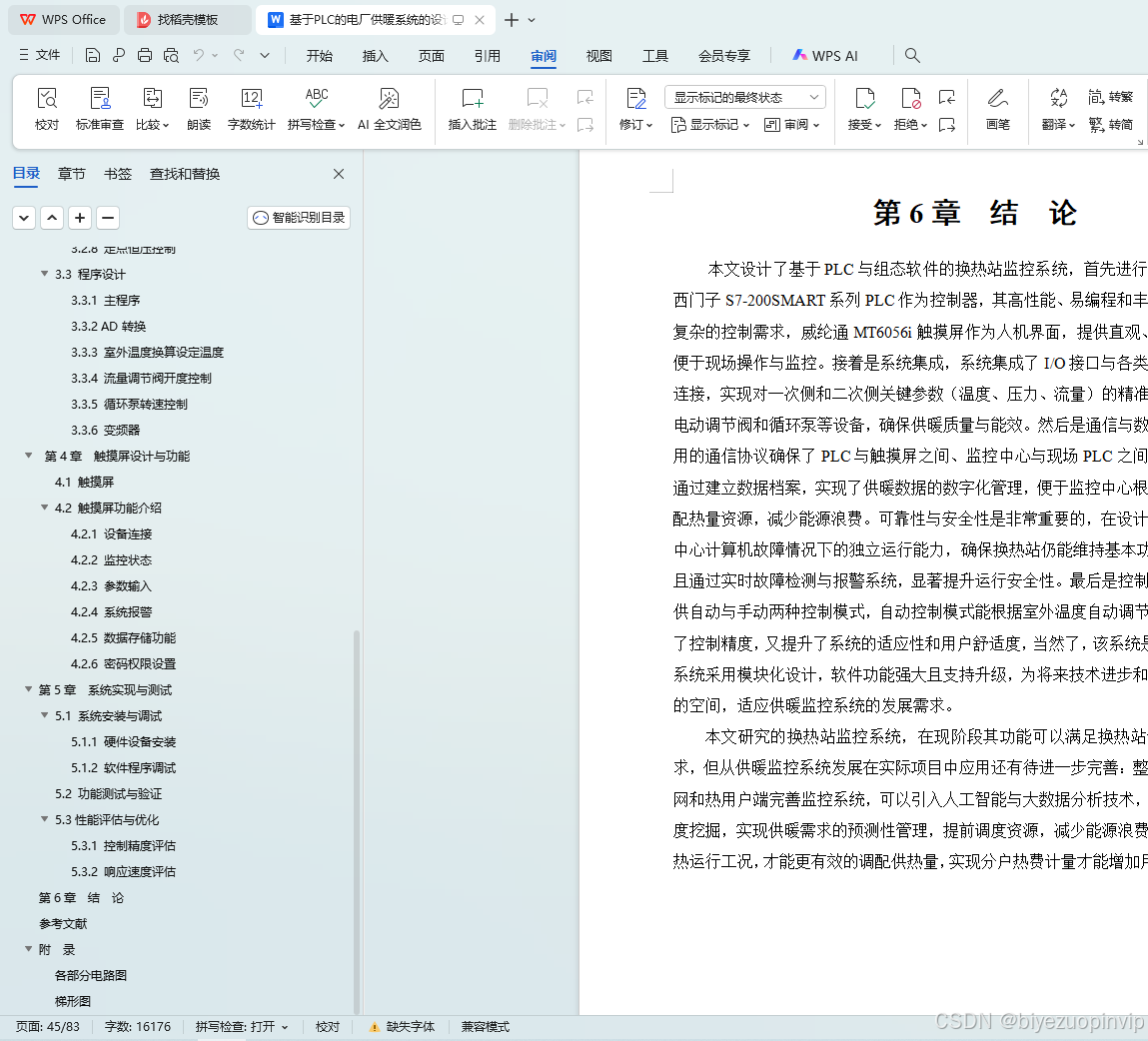

第6章 结 论 38
参考文献 39
致 谢 40

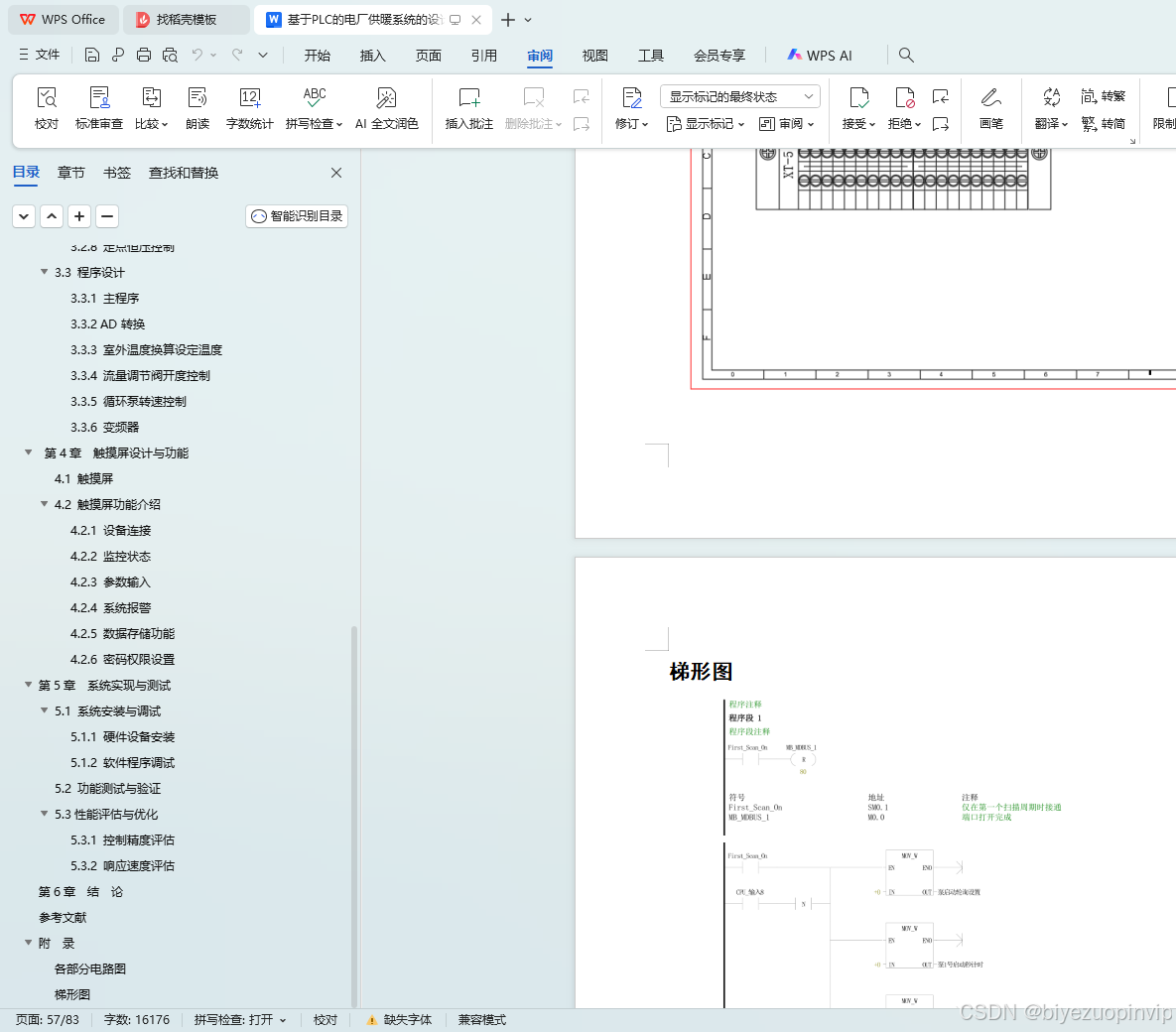

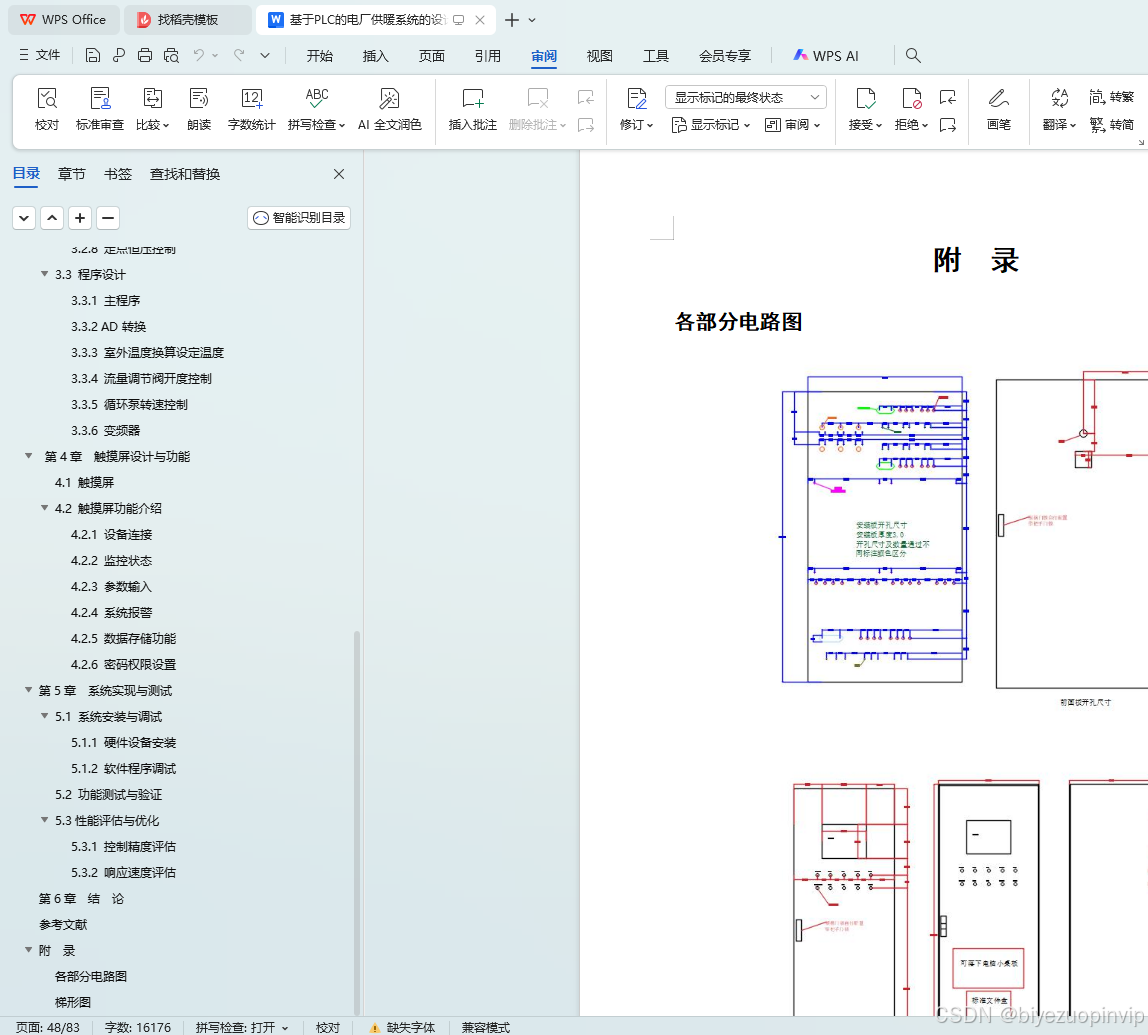

附 录 41

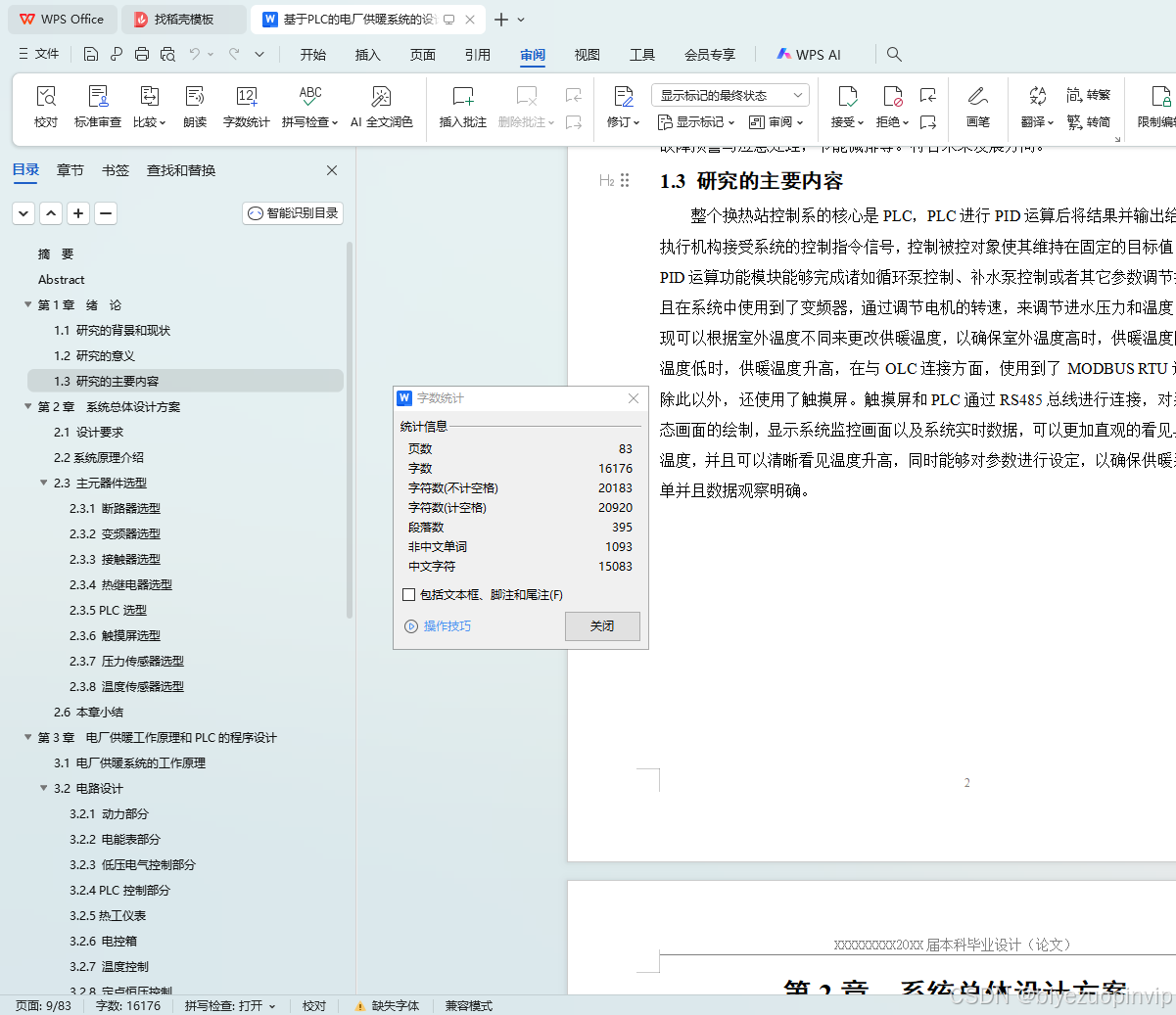

1.3 研究的主要内容
整个换热站控制系的核心是PLC，PLC进行PID运算后将结果并输出给执行机构，执行机构接受系统的控制指令信号，控制被控对象使其维持在固定的目标值。PLC借助PID运算功能模块能够完成诸如循环泵控制、补水泵控制或者其它参数调节控制等。并且在系统中使用到了变频器，通过调节电机的转速，来调节进水压力和温度，由此来实现可以根据室外温度不同来更改供暖温度，以确保室外温度高时，供暖温度降低，室外温度低时，供暖温度升高，在与OLC连接方面，使用到了MODBUS RTU进行连接。除此以外，还使用了触摸屏。触摸屏和PLC通过RS485总线进行连接，对系统进行组态画面的绘制，显示系统监控画面以及系统实时数据，可以更加直观的看见具体时间的温度，并且可以清晰看见温度升高，同时能够对参数进行设定，以确保供暖系统操作简单并且数据观察明确。

第2章 系统总体设计方案
2.1 设计要求
电厂供暖系统的功能需求是为了确保供暖质量、提高能源利用效率以及保障系统的安全稳定运行。系统应具备以下关键功能。
自动调节功能。供暖系统应根据室内外温度、湿度、风速等实时环境参数，以及用户设定的温度值，自动调整热源的输出功率和热网的供水温度。这种智能调节方式能够确保室内温度始终保持在用户舒适的范围内，同时避免能源浪费。
故障诊断与报警功能。供暖系统应内置故障诊断功能，能够实时监测系统的运行状况，一旦发现异常或潜在故障，立即发出报警信号，并通知管理人员。这有助于及时发现问题并采取相应措施，防止小故障演变成大事故，确保供暖系统的连续稳定运行。
数据记录与分析功能。系统应能记录供暖过程中的各项参数，如热源输出功率、热网供水温度、室内温度等，并提供数据分析工具，帮助管理人员分析供暖效果，找出潜在的改进空间，优化供暖策略。
安全保护功能。供暖系统在设计时应充分考虑安全因素，包括过热保护、防冻保护、压力保护等，以防止因温度过高、过低或压力异常导致的设备损坏和安全事故。
系统扩展性与兼容性。考虑到未来可能的扩建和升级需求，供暖系统应具备良好的扩展性和兼容性，能够方便地接入新的热源、热网设备或用户端设备，而不影响现有系统的正常运行。
一个先进的电厂供暖系统应具备自动调节、远程控制、故障诊断与报警、数据记录与分析、安全保护以及系统扩展性与兼容性等多重功能，以满足现代供暖需求，为用户提供舒适、安全、高效的供暖服务。具体要求如下。
利用一次侧提供的80℃热水，给浓度为28%的乙二醇溶液加热；乙二醇温度控制精度为±1℃。采暖供乙二醇溶液60℃，采暖回乙二醇溶液45℃。设备需自带PLC控制，包含相关阀件、泵、传感器、流量采集等一切相关控制及数据采集。外部设备可通过RS485串行通讯读取机组数据。触摸屏显示采暖供/回乙二醇溶液压力、采暖供乙二醇溶液温度，一次侧电动调节阀开度，水泵、电磁阀等开关状态，各种警报信息。并且可以保存一年数据，并且可以通过触摸屏来进行调节数据。
