win10 vscode + plantUML安装

 本文记录了安装和使用的主要流程，下载位置和一些细节有缺失

1、安装java

直接官网下载 jre-8u421-windows-x64.exe并运行安装java，安装完成记得测试

如果发现版本检测命令失败则添加环境变量

2、安装graphviz

下载graphviz-2.38.msi 并运行，安装的完成记得添加环境变量.

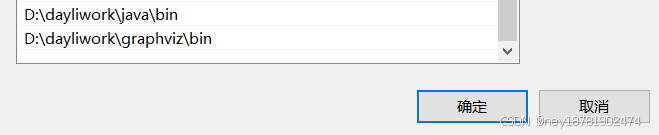

这是我安装之后java和graphviz的环境变量

3、下载plantUML的jar包

Releases · plantuml/plantuml · GitHub

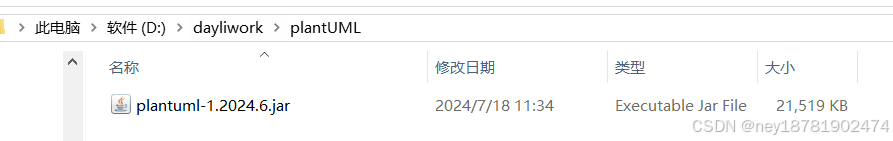

下载之后放在某个目录下，我这里放在如下目录位置

4、在VScode种添加UML的插件

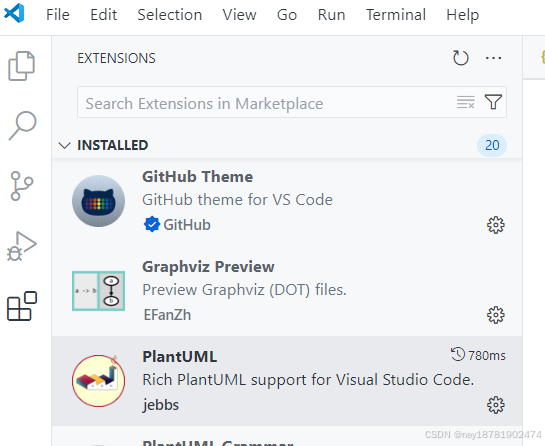

安装graphviz和plantUML

5、在settings.json文件种添加和plantuml相关的配置

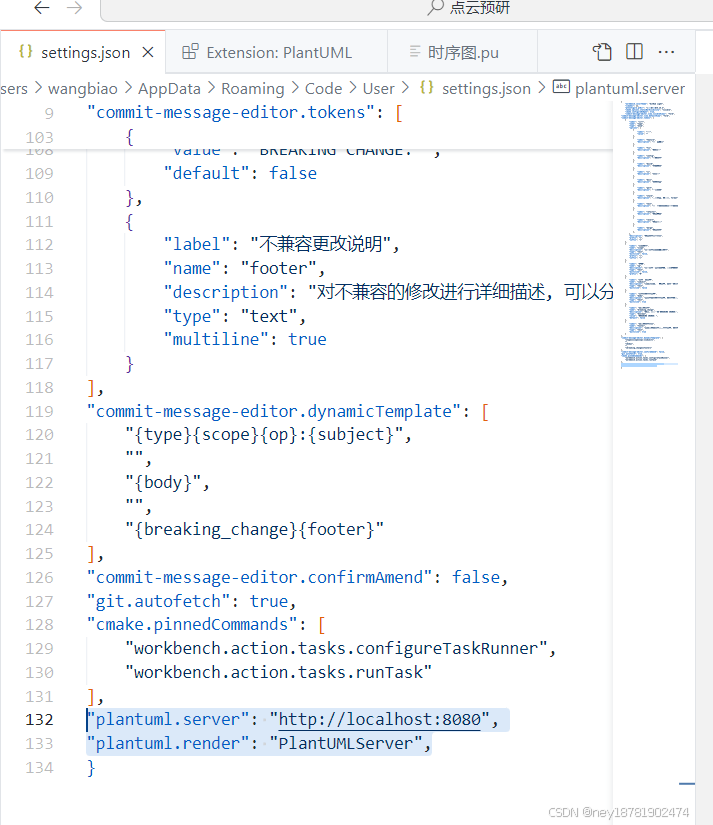

"plantuml.server": "http://localhost:8080",

"plantuml.render": "PlantUMLServer",



6、创建一个UML文件

注意文件后最为.pu，内容如下

@startuml participant

actor 角色
boundary 边界
control 控制
entity 实体
database 数据库
collections 集合
participant 流程框
queue 队列

角色 -> 边界 : To boundary
角色 -> 控制 : To control
角色 -> 实体 : To entity
角色 -> 数据库 : To database
角色 -> 集合 : To collections
角色 -> 流程框 : To participant
角色 -> 队列: To queue

@enduml

7、以windows控制台窗口运行plantUML.jar

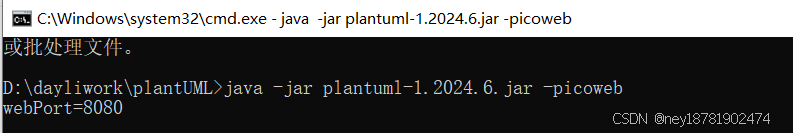

注意这个指令运行在第3步你下载plantUML.jar包的文件夹下，它的作用是开启一个服务端口供外部调用

8、在vscode种直接查看时序图

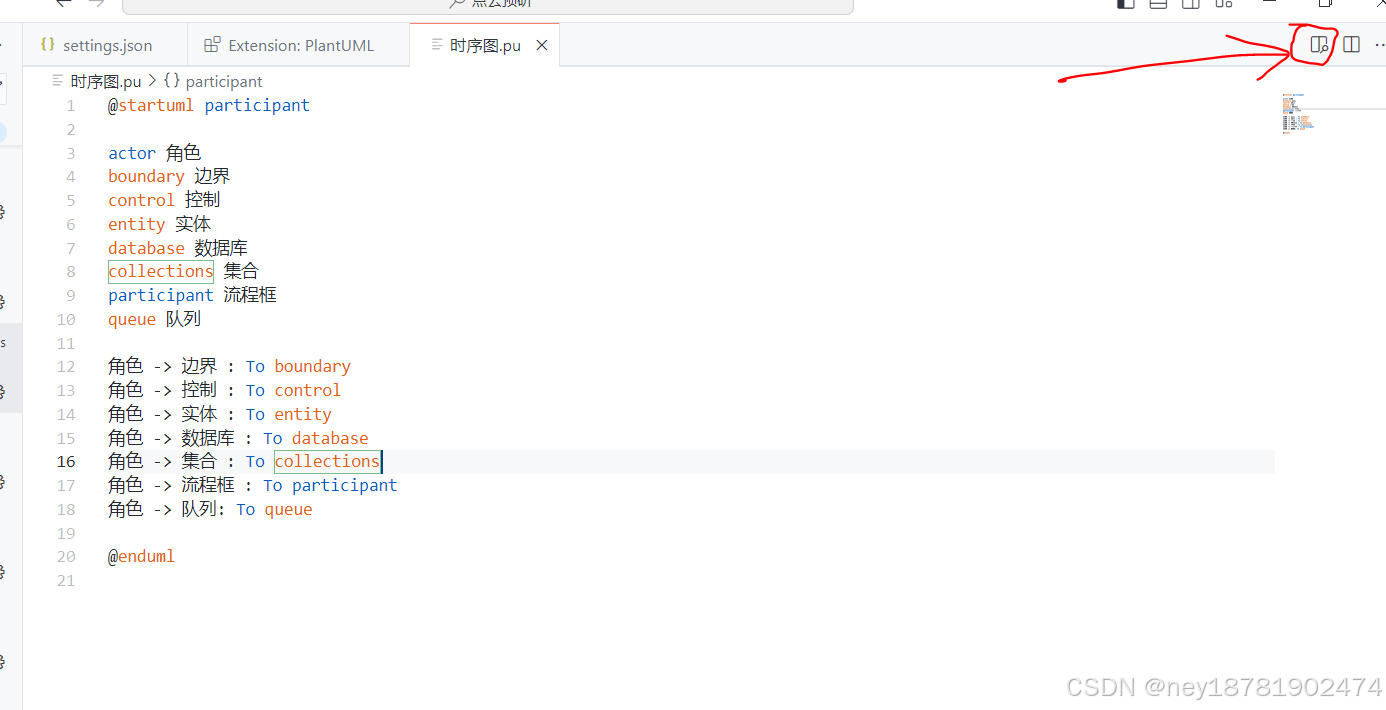

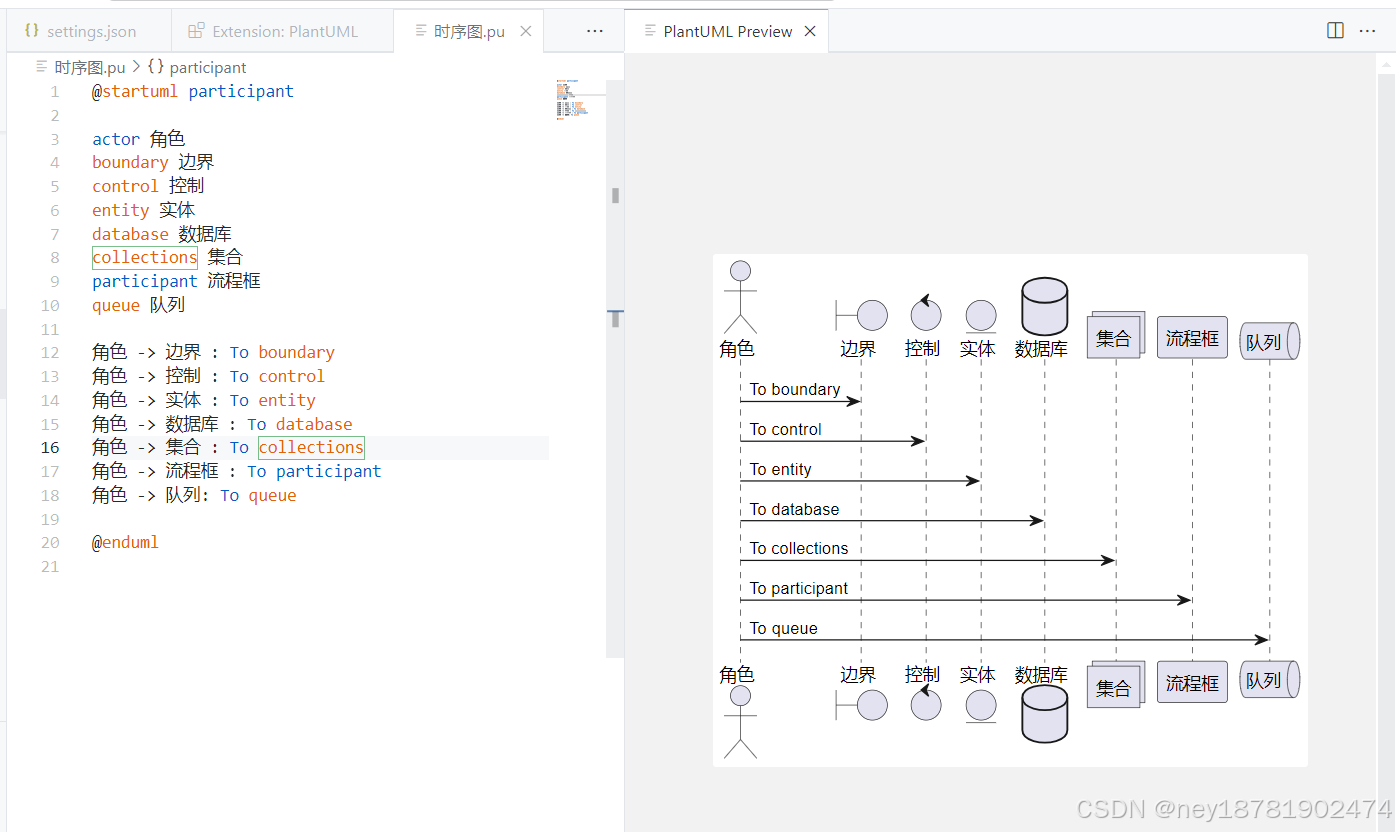

在第六步建立的.pu文件右侧的位置点击即可查看对应该文件的时序图

9、具体的时序图案例参考它

VSCODE+PLANTUML_plantuml vscode-CSDN博客
