ENSP配置VLAN

【实验步骤】

一．画拓扑图

二．在S1和S2上创建Eth-Trunk 1并配置该Eth-Trunk为静态LACP模式。然后将G0/0/9和G0/0/10接口加入Eth-Trunk 1

三．关闭不关接口，并配置Trunk

四．创建vlan

五．查看四中vlan是否创建成功

六．客户机配置IP地址

七．配置Hybrid端口

八、结果分析讨论：

---

【注意】

在hybrid端口中，所有端口都默认属于vlan1，除非配置undo port hybrid vlan 1 才能将该hybrid剔除出vlan1

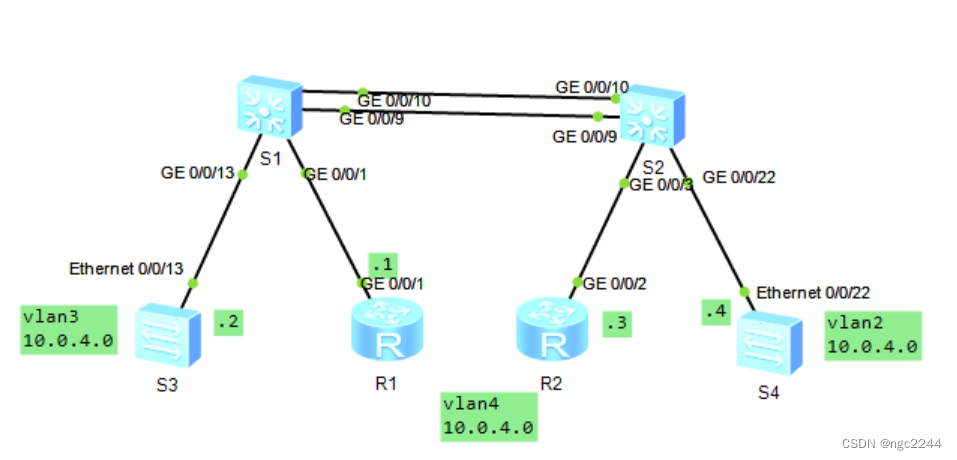

一．画拓扑图

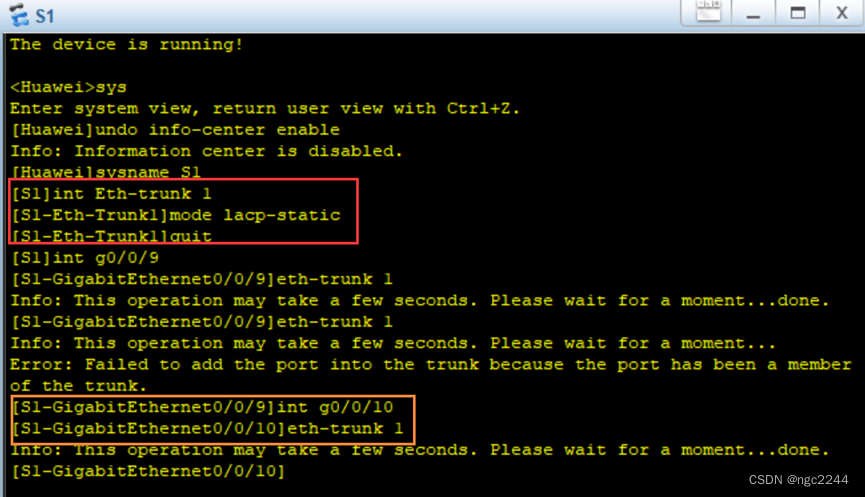

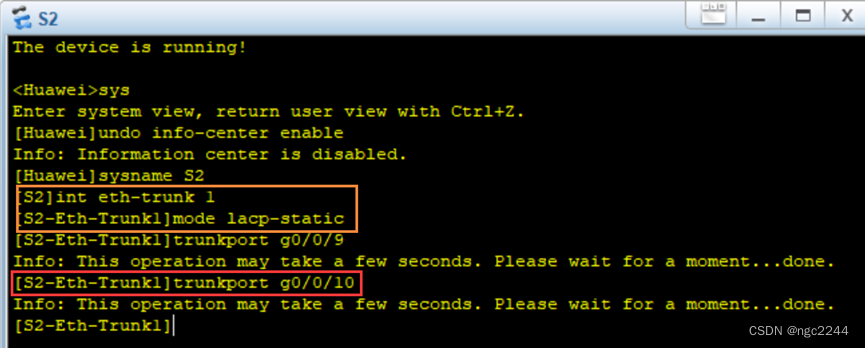

二．在S1和S2上创建Eth-Trunk 1并配置该Eth-Trunk为静态LACP模式。然后将G0/0/9和G0/0/10接口加入Eth-Trunk 1

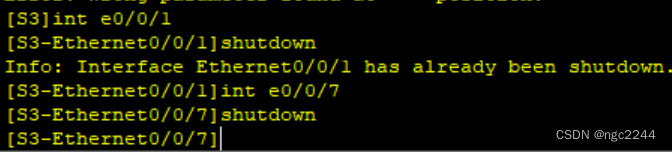

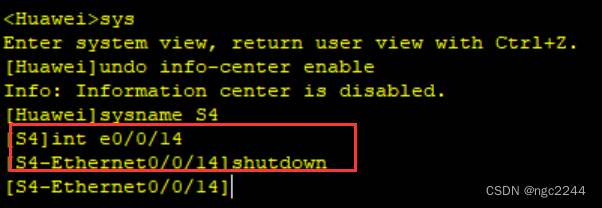

三．关闭不关接口，并配置Trunk

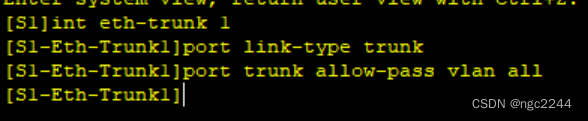

交换机端口的类型默认为Hybrid端口。将Eth-Trunk 1的端口类型配置为Trunk，并允许所有VLAN的报文通过该端口。

四．创建vlan

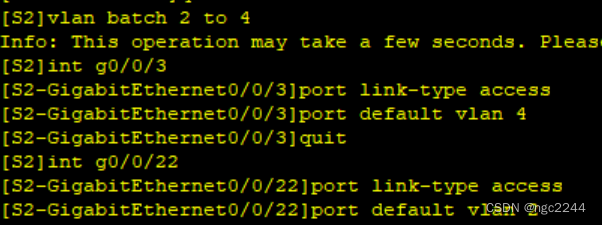

在S1和S2上分别创建VLAN，并使用两种不方式将端口加入到已创建VLAN中。将所有连接客户端的端口类型配置为Access。

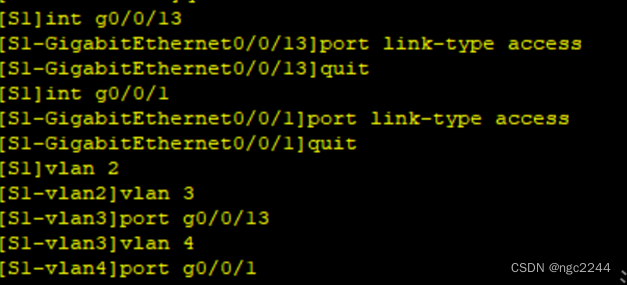

第二种方式划分vlan

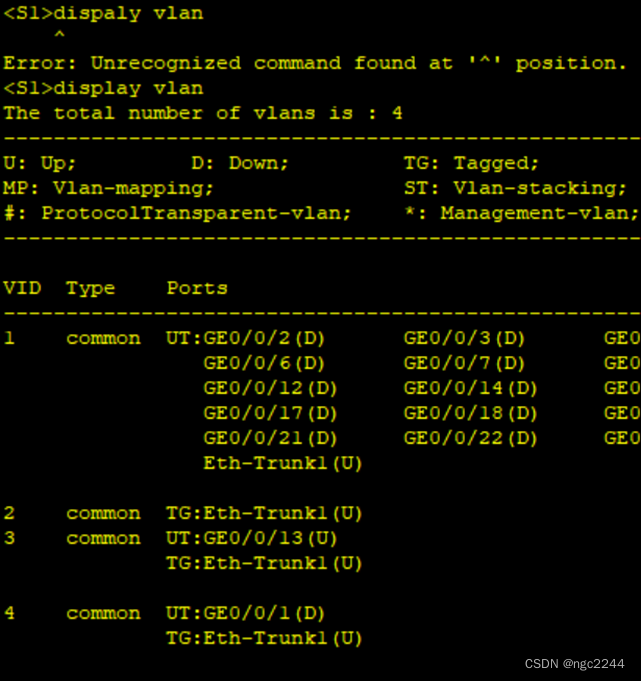

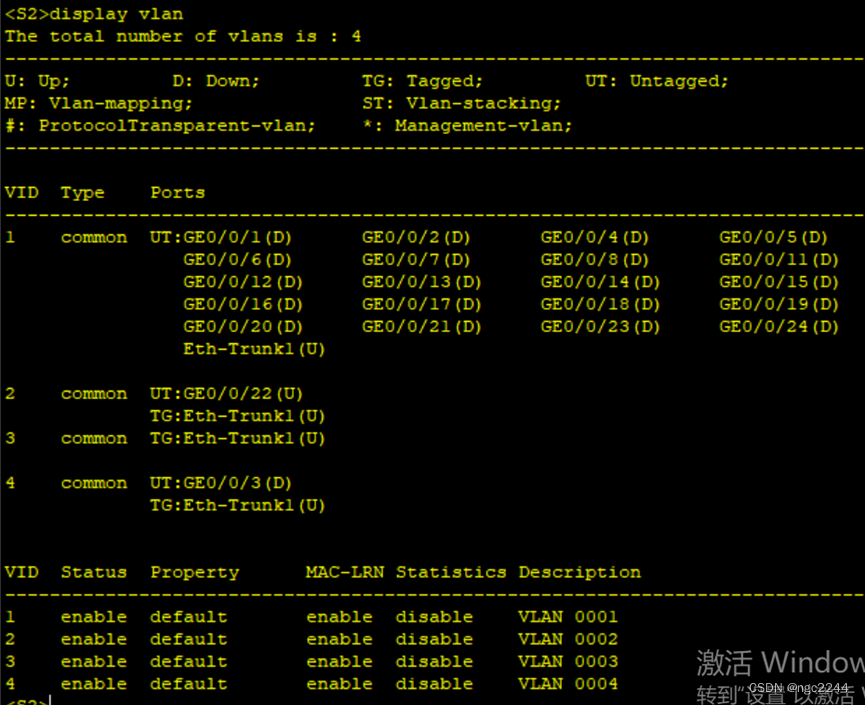

五．查看四中vlan是否创建成功

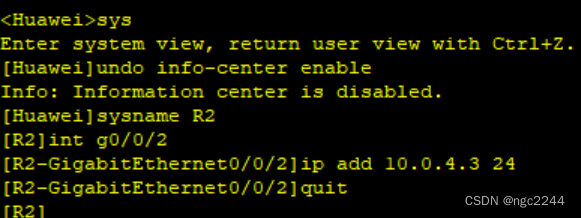

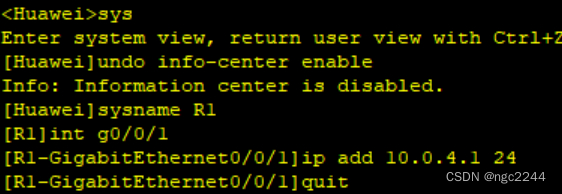

六．客户机配置IP地址

由于无法直接为交换机的物理接口分配IP地址，因此将S3和S4的本地管理接口VLANIF 1作为用户接口，配置IP地址。

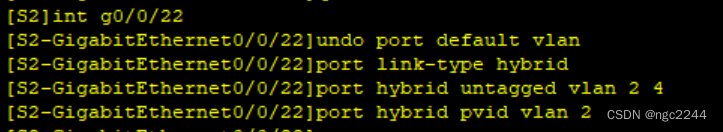

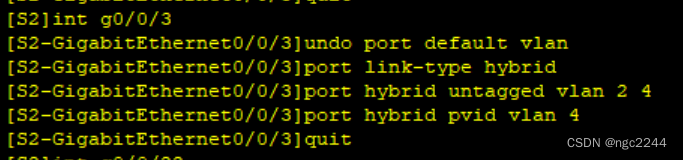

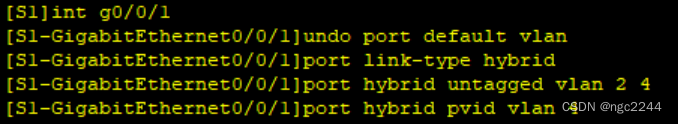

七．配置Hybrid端口

配置端口的类型为Hybrid，可以实现端口为来自不同VLAN报文打上标签或去除标签的功能

配置Hybrid端口来允许VLAN 2和VLAN 4之间可以互相通信。

八、结果分析讨论：

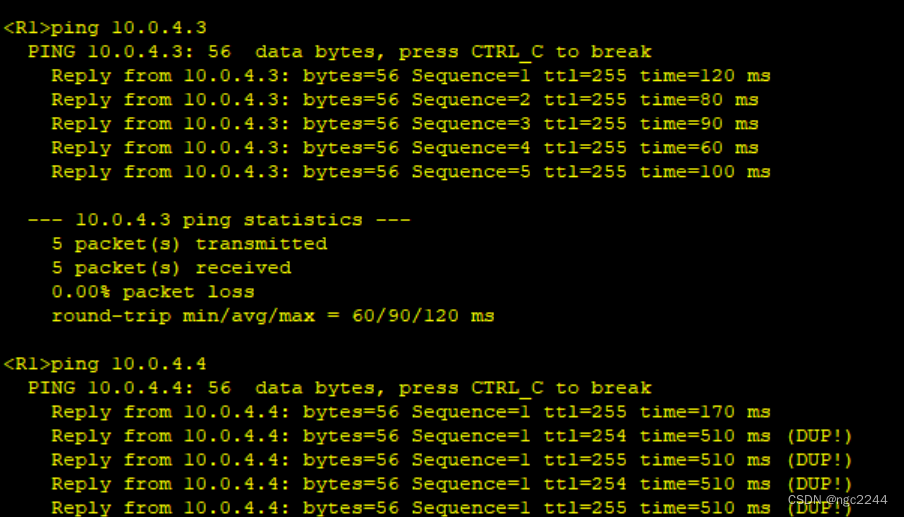

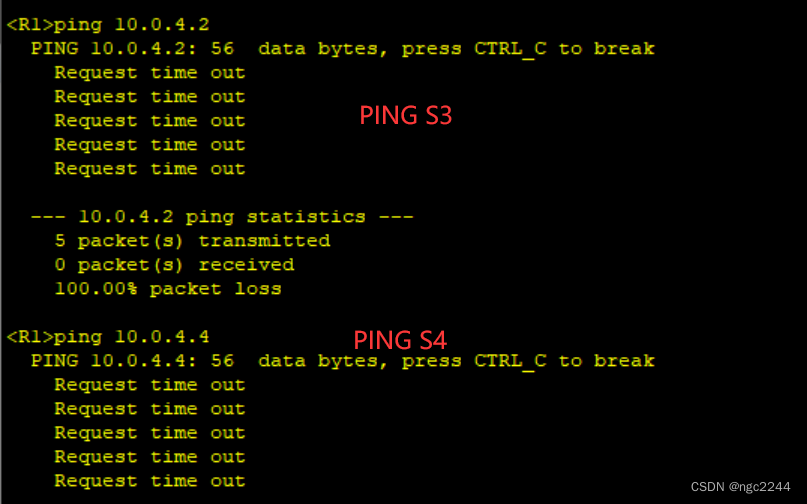

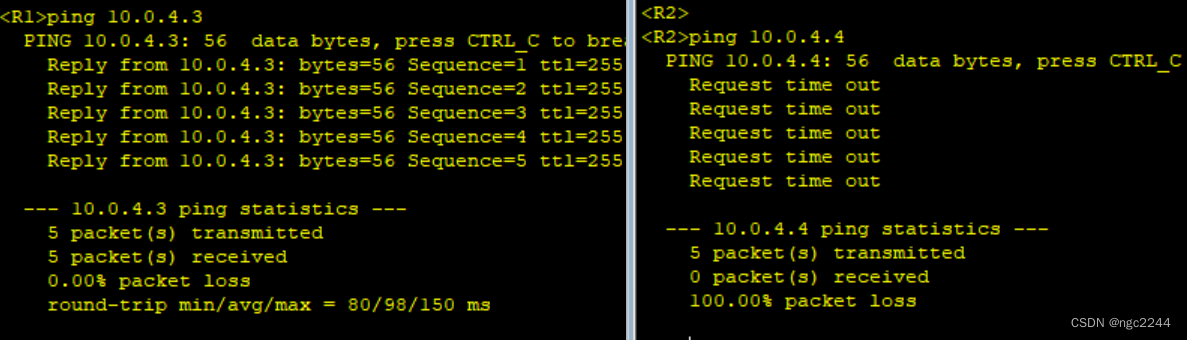

测试：

同属VLAN 4中的R1和R3能够相互通信。其他不同VLAN间的设备无法通信。
