开关阀(3):Fisher DVC6200定位器原理及调试

Fisher DVC6200---Digital Valve Controllers（ 数字阀门控制器）简写 DVC,而6200是Fisher DVC定位器发展的一个系列型号，是Fisher结合DVC2000、DVC6000系列，取其特点发展的有着高适用性和高可靠性的阀门定位器。

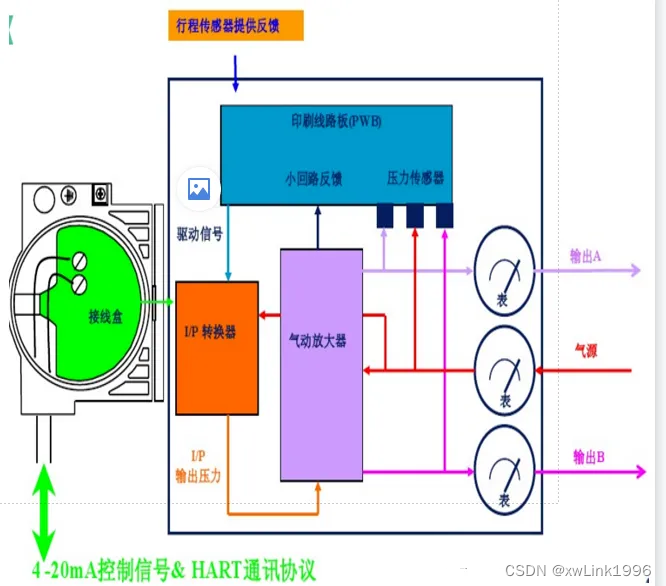

DVC6200 原理：（双作用）

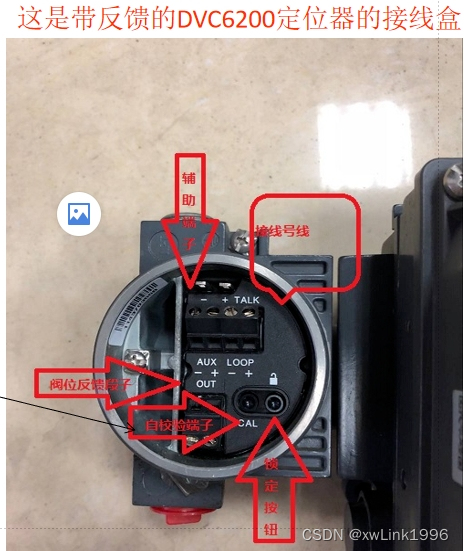

从控制系统过来的输入控制信号（4-20mADC）经过信号线接到接线盒。电子模块处理器读取输入控制信号和阀位反馈信号，经数字运算处理并转换成模拟量的控制驱动信号给 I/P 电气转换器，I/P将电信号转为气信号并由气动放大器功率放大，提供两路气动输出（以黑水三楼四个角阀为例，当信号增大时，输出 A 的气压增加而输出 B 的气压减小，当给定信号为12Ma时，输出AB两口气压差不多，当信号减小，B口气源增大，A口气源减小---大家可以观察角阀的定位器输出口，A口推动阀门开，B口推动阀门关闭）。阀门定位器的气压输出阀门控制阀门开关，当阀杆位置变化相应的磁条位置也会发生变化，霍尔传感器检测出阀位变化，信号送给电子模块。直到阀位输入控制信号相一致的正确阀位上，偏差很小时，I/P 电气转换器信号随之稳定，气动放大器输出气压随之稳定，一个定位控制过程结束。

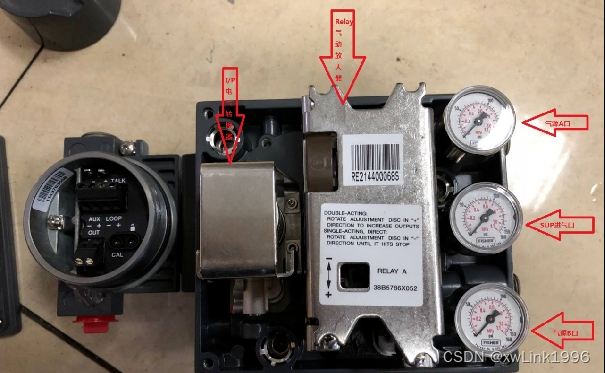

双作用内部结构

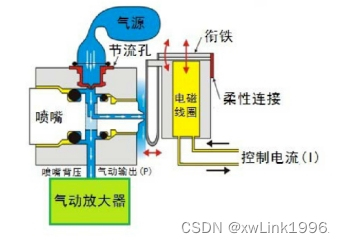

I/P电气转换器—将电信号转为气信号

气源经恒节流孔（恒定气阻）到喷嘴，电子模块的驱动信号控制I/P转换器的线圈，吸引衔铁动作，衔铁带动挡板使其靠近喷嘴，引起喷嘴背压增加即送到气动放大器的气压信号增加，最终阀门定位器输出气压增加，当减少驱动信号时，通过电磁线圈使衔铁/挡板远离喷嘴，使其背压减少，气动放大器输出减少。
