【FreeRTOS源码阅读】<1> list.c

struct xLIST_ITEM
{
	TickType_t xItemValue;			/*< 链表节点的值。 在大多数情况下，它用于按降序对列表进行排序 */
	struct xLIST_ITEM * pxNext;		/*< 指向链表中下一个 ListItem_t  */
	struct xLIST_ITEM * pxPrevious;	/*< 指向链表中上一个 ListItem_t  */
	void * pvOwner;					/*< 指向包含列表项的对象（通常是TCB）的指针。 因此，在包含列表项的对象与列表项本身之间存在双向链接。 */
	void * pvContainer;				/*< 指向放置此列表项的列表的指针（如果有）。 */
};

struct xMINI_LIST_ITEM
{
	configLIST_VOLATILE TickType_t xItemValue;
	struct xLIST_ITEM * configLIST_VOLATILE pxNext;
	struct xLIST_ITEM * configLIST_VOLATILE pxPrevious;
};

typedef struct xLIST
{
	UBaseType_t uxNumberOfItems;    /*< 当前列表包含的项目数量 >*/
	ListItem_t * pxIndex;		    /*< 用于遍历列表。 指向通过调用listGET_OWNER_OF_NEXT_ENTRY（）返回的最后一项。 */
	MiniListItem_t xListEnd;		/*< 列表项目包含最大可能的项目值，这意味着它始终位于列表的末尾，因此用作标记。 */
} List_t;

以上三个结构体是 FreeRTOS用的链表的三个格式。

void vListInitialise( List_t * const pxList )
{
	/* The list structure contains a list item which is used to mark the
	end of the list.  To initialise the list the list end is inserted
	as the only list entry. */
	pxList->pxIndex = ( ListItem_t * ) &( pxList->xListEnd );			/*lint !e826 !e740 The mini list structure is used as the list end to save RAM.  This is checked and valid. */

	/* The list end value is the highest possible value in the list to
	ensure it remains at the end of the list. */
	pxList->xListEnd.xItemValue = portMAX_DELAY;

	/* The list end next and previous pointers point to itself so we know
	when the list is empty. */
	pxList->xListEnd.pxNext = ( ListItem_t * ) &( pxList->xListEnd );	/*lint !e826 !e740 The mini list structure is used as the list end to save RAM.  This is checked and valid. */
	pxList->xListEnd.pxPrevious = ( ListItem_t * ) &( pxList->xListEnd );/*lint !e826 !e740 The mini list structure is used as the list end to save RAM.  This is checked and valid. */

	pxList->uxNumberOfItems = ( UBaseType_t ) 0U;
}

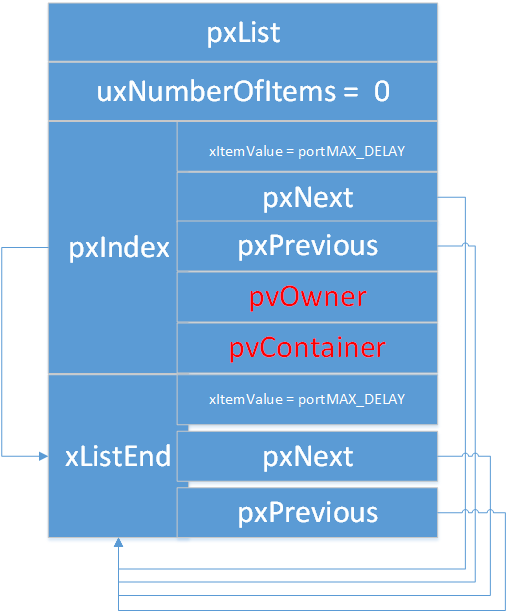

上面的代码是链表的初始化程序，经过该函数初始化后链表内容如下：

void vListInsertEnd( List_t * const pxList, ListItem_t * const pxNewListItem )
{
ListItem_t * const pxIndex = pxList->pxIndex;

	pxNewListItem->pxNext = pxIndex;
	pxNewListItem->pxPrevious = pxIndex->pxPrevious;
	pxIndex->pxPrevious->pxNext = pxNewListItem;
	pxIndex->pxPrevious = pxNewListItem;

	pxNewListItem->pvContainer = ( void * ) pxList;

	( pxList->uxNumberOfItems )++;
}

上面的代码是将pxNewListItem插入到pxList链表中函数。

描述：

将列表项插入列表。 该项目将被插入到这样的位置，即它将成为多次调用listGET_OWNER_OF_NEXT_ENTRY返回的列表中的最后一个项目。列表成员pvIndex用于遍历列表。 调用listGET_OWNER_OF_NEXT_ENTRY将pvIndex递增到列表中的下一项。 使用vListInsertEnd将项目放置在列表中可以有效地将项目放置在pvIndex指向的列表位置。 这意味着在pvIndex参数再次指向要插入的项目之前，列表GET_OWNER_OF_NEXT_ENTRY将返回列表中的所有其他项目。

调用该函数插入三个新项目后链表结构如下：

void vListInsert( List_t * const pxList, ListItem_t * const pxNewListItem )
{
ListItem_t *pxIterator;
const TickType_t xValueOfInsertion = pxNewListItem->xItemValue;

	/* 根据新插入的项目的值有序的插入到链表中。

	如果链表中已经包含具有相同项目值的项目，则应在其后放置新的项目。 这样可确保存储在就绪列表（所有列表均具有相同的xItemValue值）中的TCB获得同等的CPU资源（言外之意就是如果有相同优先级的任务则按先后顺序进行执行）。 但是，如果项目的值等于ListEnd的项目值这个时候应该检查一下是不是哪里设置错误 */
	if( xValueOfInsertion == portMAX_DELAY )
	{
		pxIterator = pxList->xListEnd.pxPrevious;
	}
	else
	{

		for( pxIterator = ( ListItem_t * ) &( pxList->xListEnd ); pxIterator->pxNext->xItemValue <= xValueOfInsertion; pxIterator = pxIterator->pxNext ) /*lint !e826 !e740 The mini list structure is used as the list end to save RAM.  This is checked and valid. */
		{
			/* 此处不进行任何操作，等到迭代器找到合适的位置就退出 */
		}
	}

	pxNewListItem->pxNext = pxIterator->pxNext;
	pxNewListItem->pxNext->pxPrevious = pxNewListItem;
	pxNewListItem->pxPrevious = pxIterator;
	pxIterator->pxNext = pxNewListItem;

	/* 更新该链表项目存储的容器 */
	pxNewListItem->pvContainer = ( void * ) pxList;

	( pxList->uxNumberOfItems )++;
}

上面的代码是将pxNewListItem按xItemValue的值按照顺序的排序方式插入到链表中。

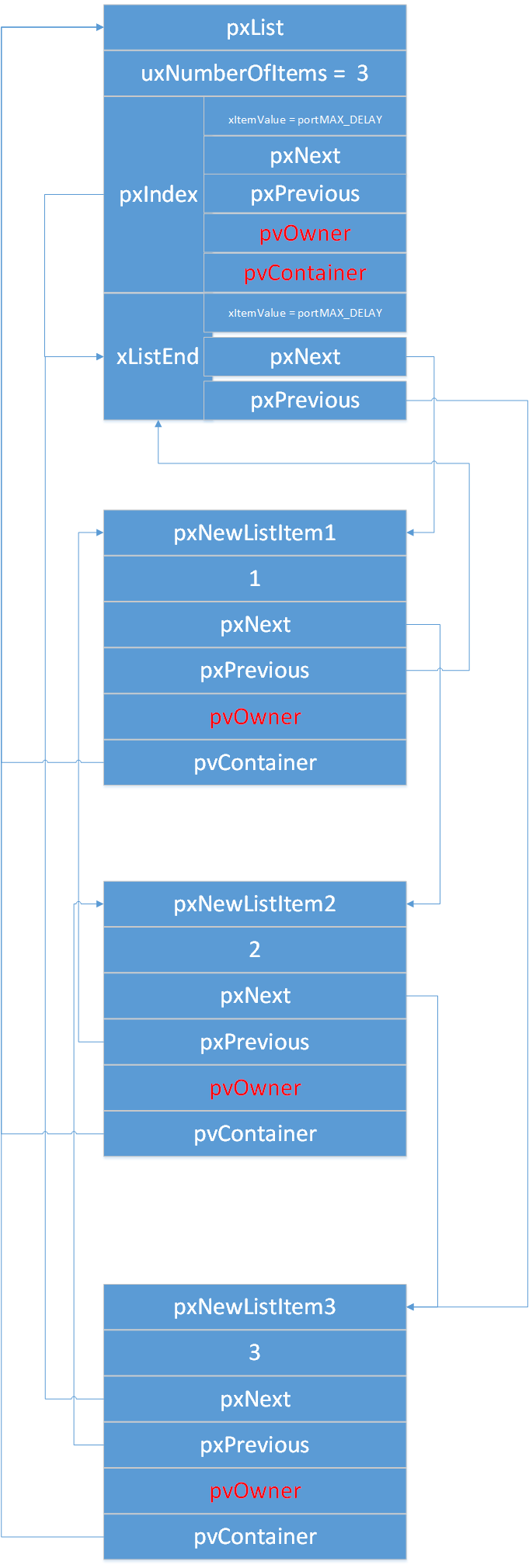

列表中出入三个新元素后结构如下：

UBaseType_t uxListRemove( ListItem_t * const pxItemToRemove )
{
/* 链表项目知道自己在哪个链表中 （pvContainer表示该项目在哪个链表中）*/
List_t * const pxList = ( List_t * ) pxItemToRemove->pvContainer;

	pxItemToRemove->pxNext->pxPrevious = pxItemToRemove->pxPrevious;
	pxItemToRemove->pxPrevious->pxNext = pxItemToRemove->pxNext;

	/* 确保pxIndex 指向一个有效值 */
	if( pxList->pxIndex == pxItemToRemove )
	{
		pxList->pxIndex = pxItemToRemove->pxPrevious;
	}

	pxItemToRemove->pvContainer = NULL;
	( pxList->uxNumberOfItems )--;

	return pxList->uxNumberOfItems;
}

上面代码是删除一个链表项目。

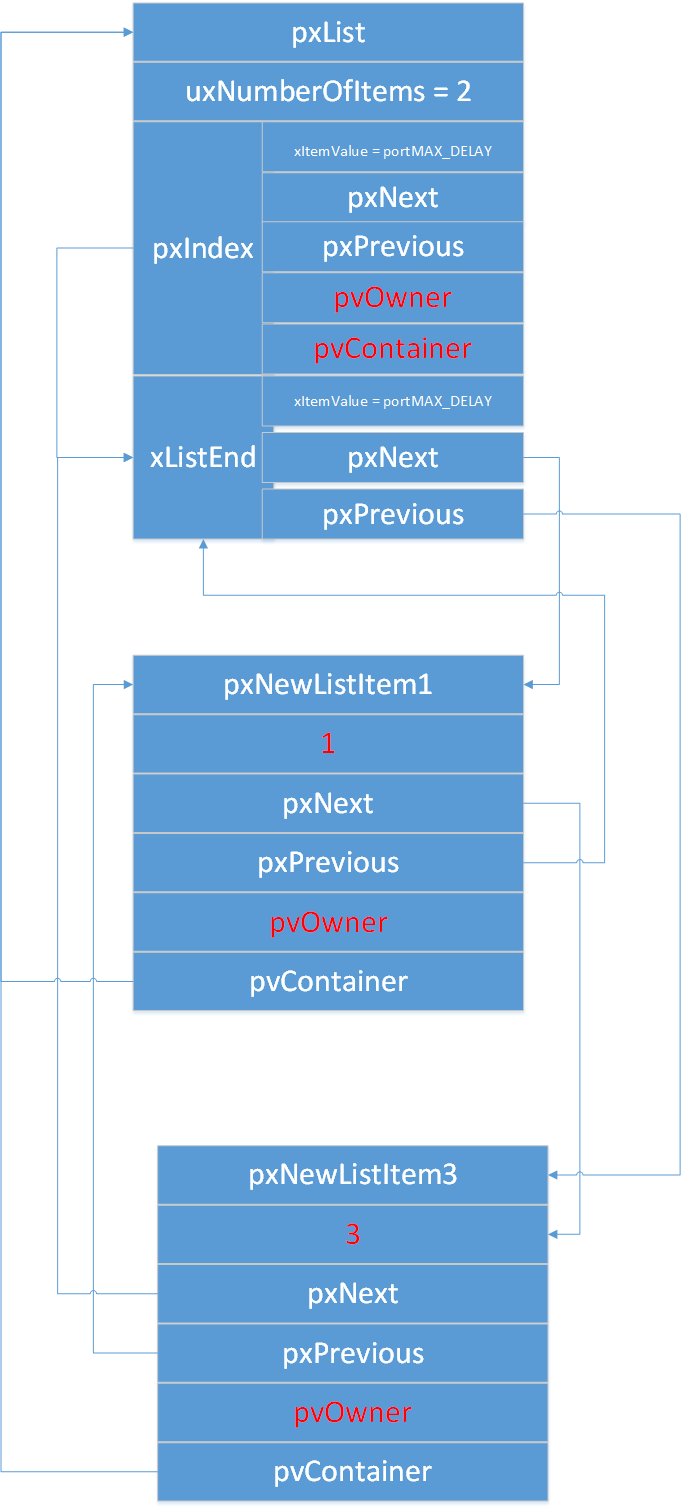

如上一步所示，删除pxNewListItem2后，链表结构如下：

至此，所有的list.c的代码已经结束
