极限与配合

术语及概念

公称尺寸（基本尺寸）

设计时给定的尺寸
符号：孔（D）轴（d）

实际尺寸

通过测量所得的尺寸
符号：孔（Da）轴（da）

极限尺寸

限制实际尺寸的变化范围的尺寸
分为最大限尺寸(Dmax\dmax)、最小极限尺寸(Dmin\dmin)
Dmin <= Da <= Dmax
dmin <= da <= dmax

实际偏差

实际尺寸与公称尺寸的差值称为实际偏差(Ea，ea)
Da - D = Ea

极限偏差

极限尺寸与公称尺寸的差值称为极限偏差(ES、EI)
最大极限尺寸 - 公称尺寸 = 上偏差(ES, es)
Dmax - D = ES 、dmax - d = es
最小极限尺寸 - 公称尺寸 = 下偏差(EI, ei)
Dmin - D = EI 、dmin - d = ei
EI < Ea < ES ei < ea < es

尺寸公差（Th, Ts）

允许尺寸的变动量
符号：T
孔的尺寸公差 Th = |Dmax - Dmin| = |ES - EI|
轴的尺寸公差 Ts = |dmax - dmin| = |es - ei|

尺寸公差带图

尺寸公差带二要素：公差带的大小和位置
公差带的大小由标准公差确定
公差带的位置由基本偏差(离零线最近的上偏差或下偏差)确定

配合

公称尺寸相同，相互结合的孔、轴公差带之间的关系

间隙与过盈

孔的实际尺寸（偏差）与轴的实际尺寸（偏差）的代数差。
间隙X：X = Da - da > 0
过盈Y：Y = Da - da < 0

配合的种类

1. 间隙配合

间隙配合：孔的公差带全部位于轴的公差带上方的配合。即EI>es
最小间隙：Xmin = EI - es = Dmin - dmax
最大间隙：Xmax = ES - ei = Dmax - dmin

2. 过盈配合

过盈配合：孔的公差带全部位于轴的公差带下方的配合。即ES<ei
最小过盈：Ymin = ES - ei = Dmax - dmin
最大过盈：Ymax = EI - es = Dmin - dmax

3. 过渡配合

过渡配合：孔的公差带与轴的公差带有重叠的配合。
最大间隙：Ymin = ES - ei = Dmax - dmin
最大过盈：Ymax = EI - es = Dmin - dmax

配合公差（T_f）

间隙或过盈的允许变动量，数值等于孔轴尺寸公差之和
T_f = |X_max - X_min| = |Y_min - Y_max| = |X_max - Y_max|
T_f = T_h + T_s

公差与配合国家标准

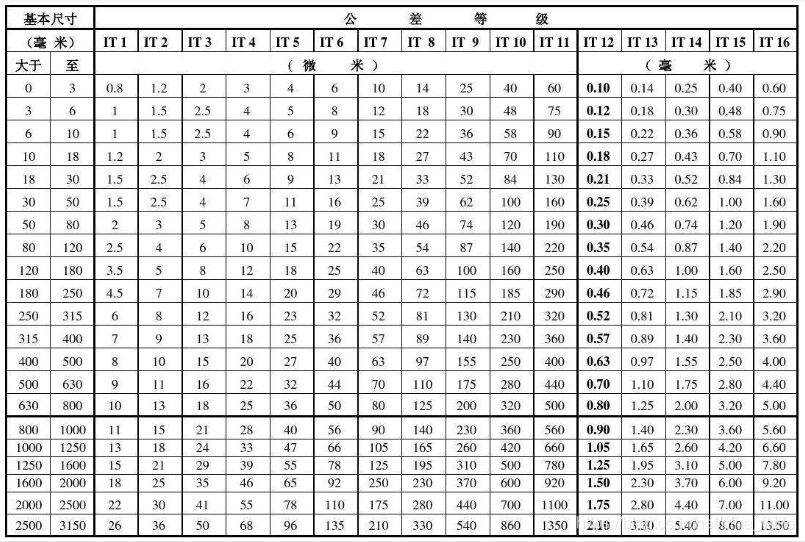

标准公差系列

标准公差由公差等级数和公差单位的乘积决定。

公差单位：

i = 0.45D^1/3 + 0.001D （D ≤ 500mm）
i = 0.004D + 2.1 （500mm < D ≤ 3150mm）

公差等级

国标规定共20级，IT 表示标准公差。01、0、1、2……18表示公差等级数。
IT01、IT0、IT1、IT2、IT3……IT18
IT01称为标准公差01级，精度最高，18级最低。

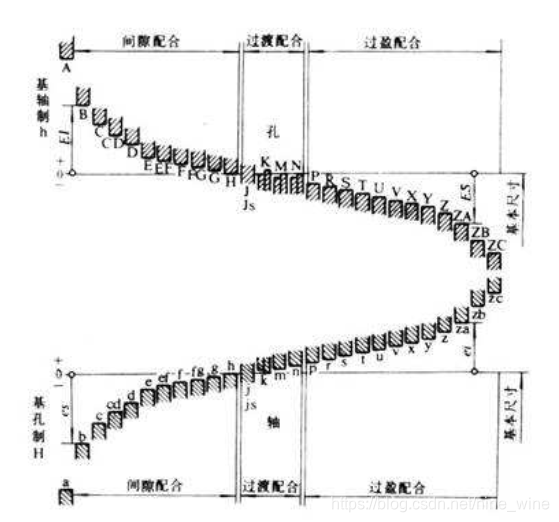

基本偏差系列

基本偏差

确定公差带相对零线位置的上偏差或下偏差。一般指靠近零线的偏差。

基本偏差代号

孔轴各28个（英文字母表示，孔大写，轴小写）

基孔制：以孔的基本偏差代号为H，即以孔的基本偏差下偏差为0
基轴制：以轴的基本偏差代号为h，即以轴的基本偏差上偏差为0

孔轴公差带代号、公差带标注、配合代号

公差带代号

表示方法：基本偏差代号 + 公差等级数
例如：H7、f6

公差带表示

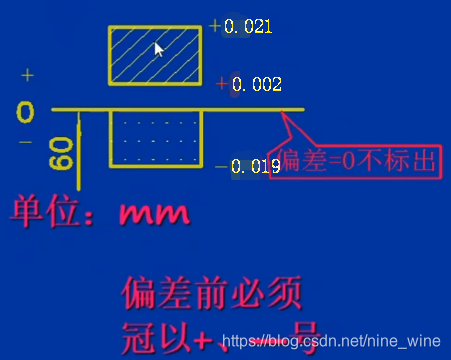

1、公称尺寸+公差带代号：$\varphi 50H7$
2、公称尺寸 + $\left(\genfrac{}{}{0ex}{}{上偏差}{下偏差}\right)$：$\varphi 50_0^{+0.025}$
3、公称尺寸+公差带代号+ $\left(\genfrac{}{}{0ex}{}{上偏差}{下偏差}\right)$：$\varphi 50H7\left(\genfrac{}{}{0ex}{}{+0.025}{0}\right)$

配合代号

用孔和轴的公差带代号以分数形式组合成配合代号。分母为孔的公差带代号，分子为轴的公差带代号。
例如：$\varphi 50\frac{H8}{f7}$
