认识TIA博途Portal软件平台

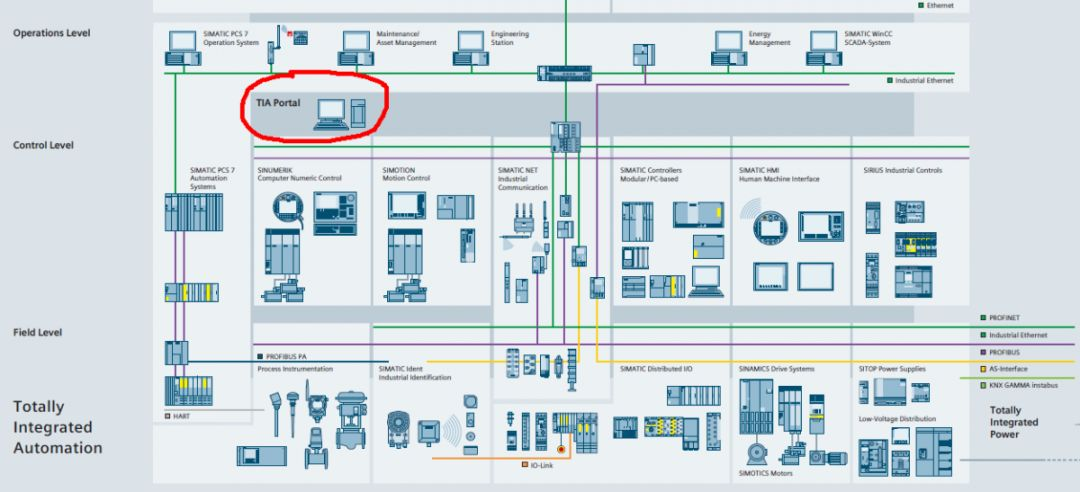

TIA Portal – 一个集成有控制器、HMI 和驱动装置的工程组态平台





全新工程设计软件平台Totally Integrated Automation（ 全集成自动化）博途Protal将所有自动化软件工具集成在统一的开发环境中。TIA博途代表着软件开发领域的一个里程碑，它是世界第一款将所有自动化任务整合在一个工程设计环境下的软件。



在技术创新方面，TIA Portal做到了通过其直观化的用户界面、高效的导航设计以及行之有效的技术实现周密整合的效果。无论是设计、安装、调试，还是维护和升级自动化系统，TIA Portal都能做到节省工程设计的时间、成本和人力。



通过TIA Portal ，可以不受限制地访问西门子的完整数字化服务系列：从数字化规划和一体化工程到透明的运行。 通过仿真工具等来缩短产品上市时间，通过附加诊断及能源管理功能提高工厂生产力，并通过连接到管理层来提供更大灵活性。将使系统集成商和机器制造商以及工厂运营商获益。因此，TIA Portal不只是一个工程组态平台，它是数字化企业实现自动化的理想途径。TIA Portal 与 PLM 和 MES 一起，成为构成数字化企业套件的一部分。



关于西门子全集成自动TIA，可访问网址：https://www.industry.siemens.com.cn/topics/cn/zh/tia/Pages/Default.aspx

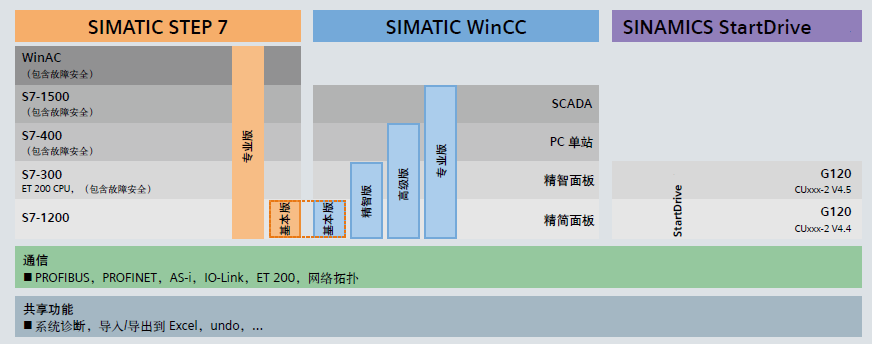

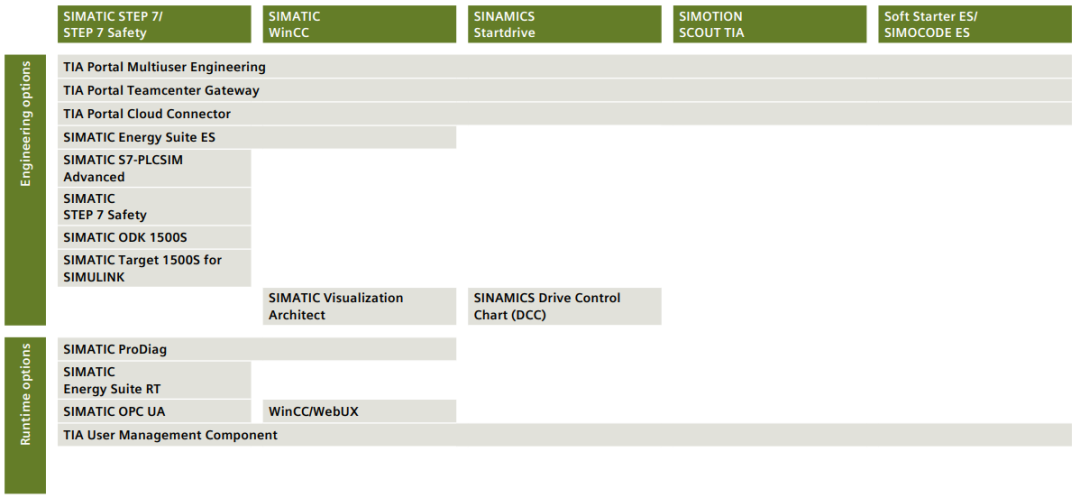

TIA 博途（Totally Integrated Automation Portal）软件平台包含：SIMATIC STEP 7，SIMATIC WinCC ，SINAMICS Startdrive ，SIMOTION SCOUT TIA和SIMOCODE ES





SIMATIC STEP 7 主要包括：

SIMATIC STEP 7 Basic（STEP 7 基本版），SIMATIC STEP 7 Professional （STEP 7 专业版）和STEP 7 Safety Advanced工程软件

其用于SIMATIC控制器的工程组态

通过 SIMATIC STEP 7 ，可对SIMATIC模块化控制器和基于 PC 的控制器进行配置、程序设置、测试和诊断。



SIMATIC WinCC主要包括：

SIMATIC WinCC Basic（WinCC基本版）

SIMATIC WinCC Comfort（WinCC 精智版）

SIMATIC WinCC Advanced（WinCC 高级版）

SIMATIC WinCC Professional（WinCC专业版）

其中WinCC Advanced，WinCC Professional 又分为开发工具（Engineering Software）和运行工具（Runtime）

其用于 SIMATIC HMI的工程组态

SIMATIC HMI 包括从基本面板到 SIMATIC 舒适型面板到 SIMATIC 基于 PC 解决方案在内的全套设备，用于解决所有图形显示需求，包括 SCADA 功能。所有这些设备通过SIMATIC WinCC软件进行程序设置。



SINAMICS StartDrive：

用于 SINAMICS 驱动器的工程组态

用于直观地将 SINAMICS 变频器集成到自动化环境中的 SINAMICS Startdrive 软件。由于具有相同操作方式，消除了接口，且具有较高的用户友好性，因此可将 SINAMICS 变频器快速集成到自动化环境中，并使用 TIA Portal 对它们进行调试。



SIMOTION SCOUT TIA：

SIMOTION 运动控制系统的工程组态

SIMOTION 的全面运动控制功能现在也可在 TIA Portal 中使用，包括 SIMOTION V4.4 及更高版本中深度集成的驱动技术（集成驱动系统，IDS）



SIMOCODE ES：

SIMOCODE ES 用于电机管理的工程组态

SIMOCODE ES 便于执行规划，组态可靠性高，调试和参数设置快速，并提供了诊断功能以及与维护相关的监控功能。SIMOCODE ES 已集成在TIA Portal 这个统一的工程组态平台中，是一种高效直观的解决方案，适用于所有自动化任务。







SIMATIC HMI 系列面板

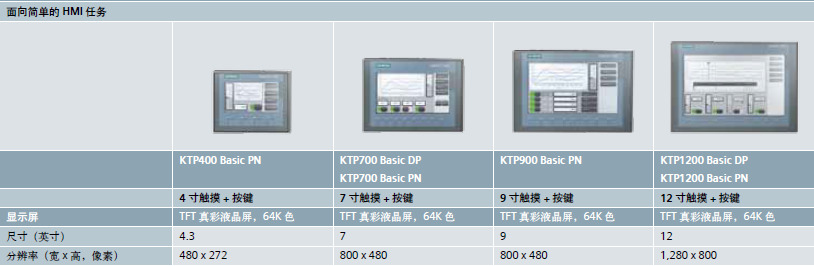

新一代精简面板

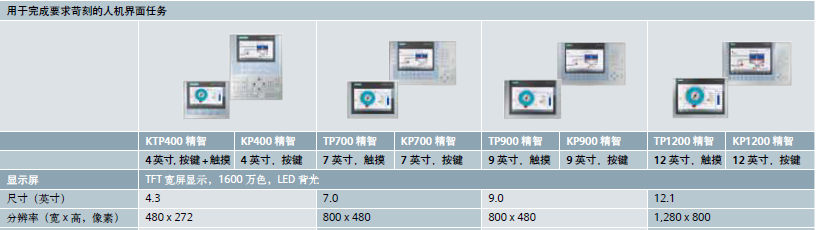

精智面板

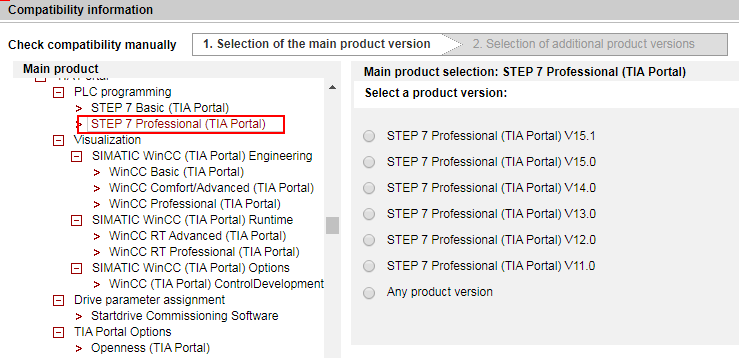

TIA Portal各类型软件版本可通过“在线软硬件兼容性检查”主页查看。主页链接：https://support.industry.siemens.com/kompatool/pages/main/index.jsf?

（提示：公众号文章内网页链接无法直接打开，请复制到浏览器访问）







注意

此文内容为本人整理，所有信息以官方为准
