西门子博图TIA Portal软件概述与安装步骤

2.1 TIA Portal 软件的概述

TIA Portal 是西门子重新定义自动化的概念、平台及标准的软件工具。它分为两个部分： STEP

7 和 WinCC 。 TIA是 Totally Integrated Automation 的简称，即全集成自动化； Portal 是入口，即开始的地方。 TIA Portal被称为 “ 博途 ” ，寓意全集成自动化的入口。

TIA Portal 体系是一款注重用户体验的工业工程工具，可在一个平台上完成从过程控制到离散控制、 从驱动到自动化，包括HMI 、 SCADA 等在内的工业控制相关软件的工具集合，就像中文名字 “ 博途 ” 一 样，前途是非常广阔的。 TIA Portal自 2009 年发布第一款 SIMATIC STEP7 V10.5 （ STEP 7 basic ）以来，已经 有V10.5 、 V11 、 V12 、 V13 、 V14 、 V15 等版本，支持西门子最新的硬件 SIMATIC S7-1200/1500 系 列PLC ，并向下兼容 S7-300/400 等系列 PLC 和 WinAC 控制器。

2.2 TIA Portal 软件的安装

这里以最为典型的 TIA Portal 软件的 V14 SP1 版本为例介绍安装过程，并可以作为安装其他版本的参 考。软件安装的具体步骤如下。

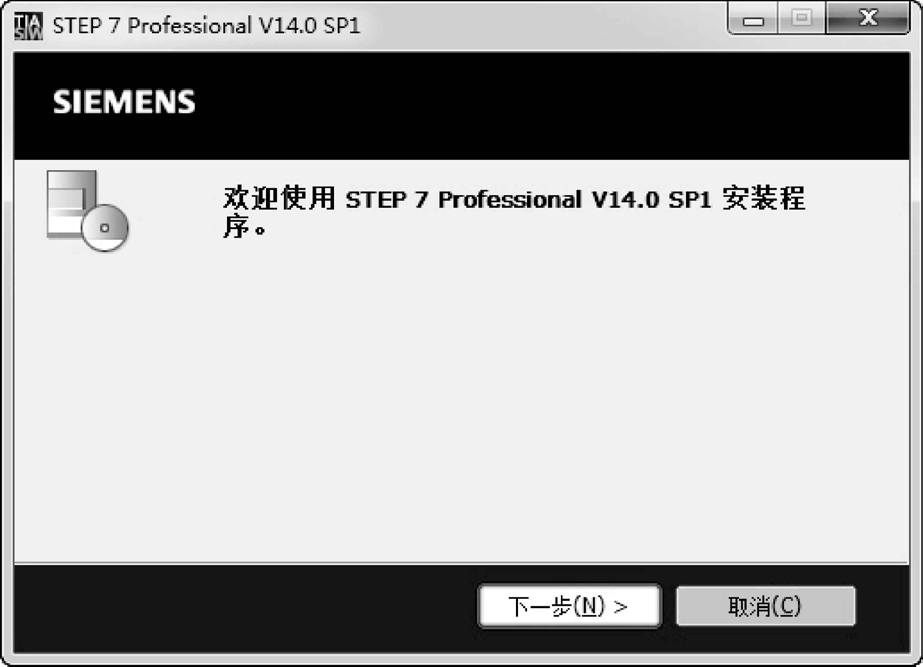

（ 1 ） TIA Portal 软件安装过程的欢迎界面如图 1-12 所示。

图 1-12 TIA Portal 软件安装过程的欢迎界面

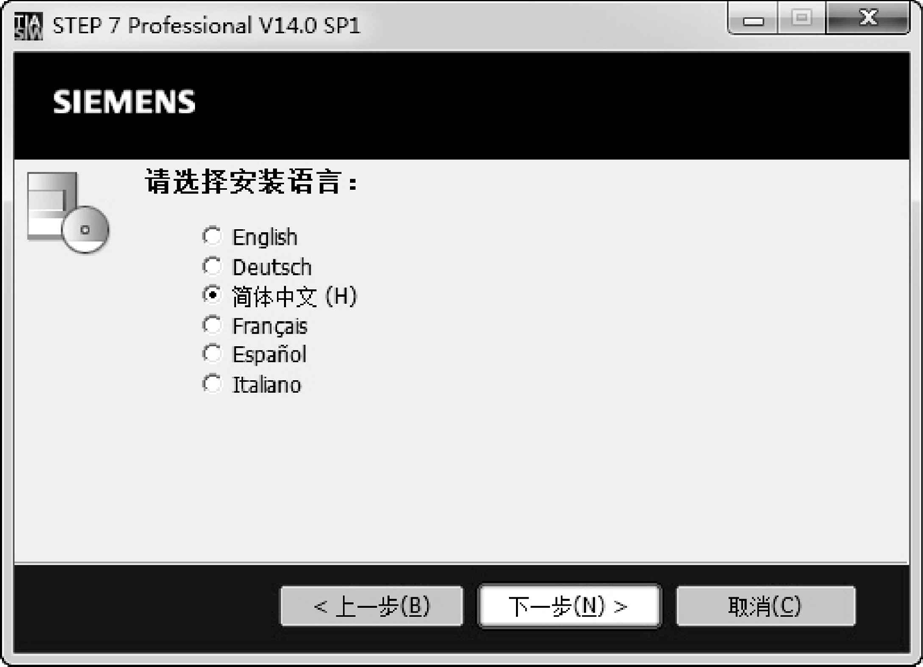

（ 2 ）在要求选择安装语言的对话框中选择需要安装的语言（在这里选择简体中文），如图 1-13 所

示。

图1-13　选择安装语言

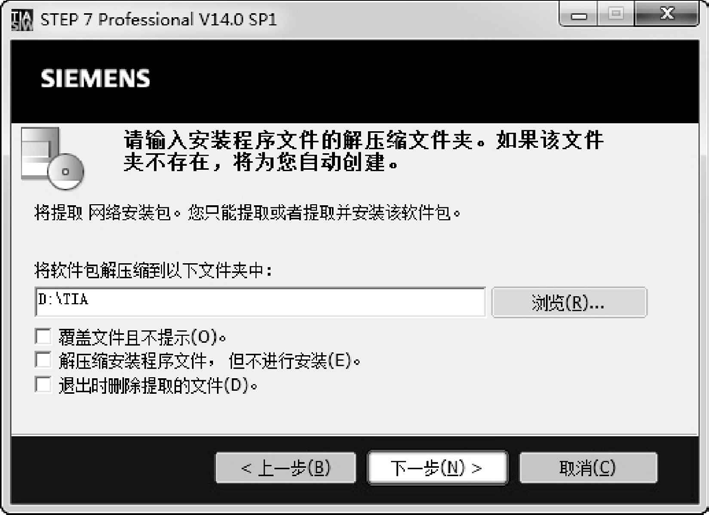

（ 3 ）在如图 1-14 所示中输入安装程序文件的解压缩文件夹。图 1-15 为解压缩过程。

（ 4 ）在如图 1-16 所示中选择需要安装的产品配置，并接受所有许可证的条款，如图 1-17 所示。

图1-14　选择解压缩文件夹

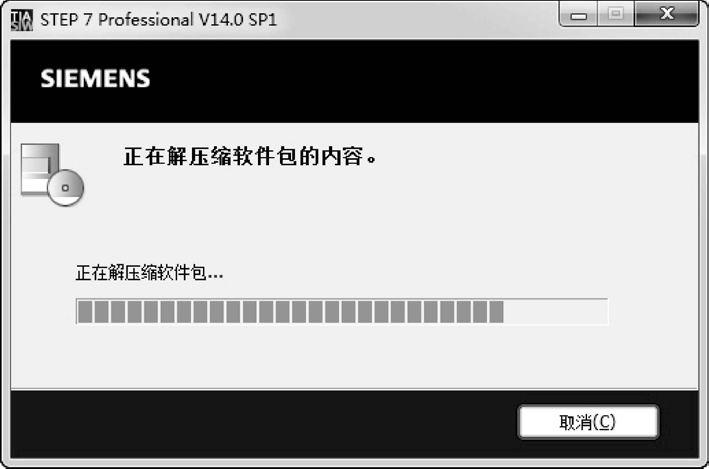

图 1-15 　解压缩过程

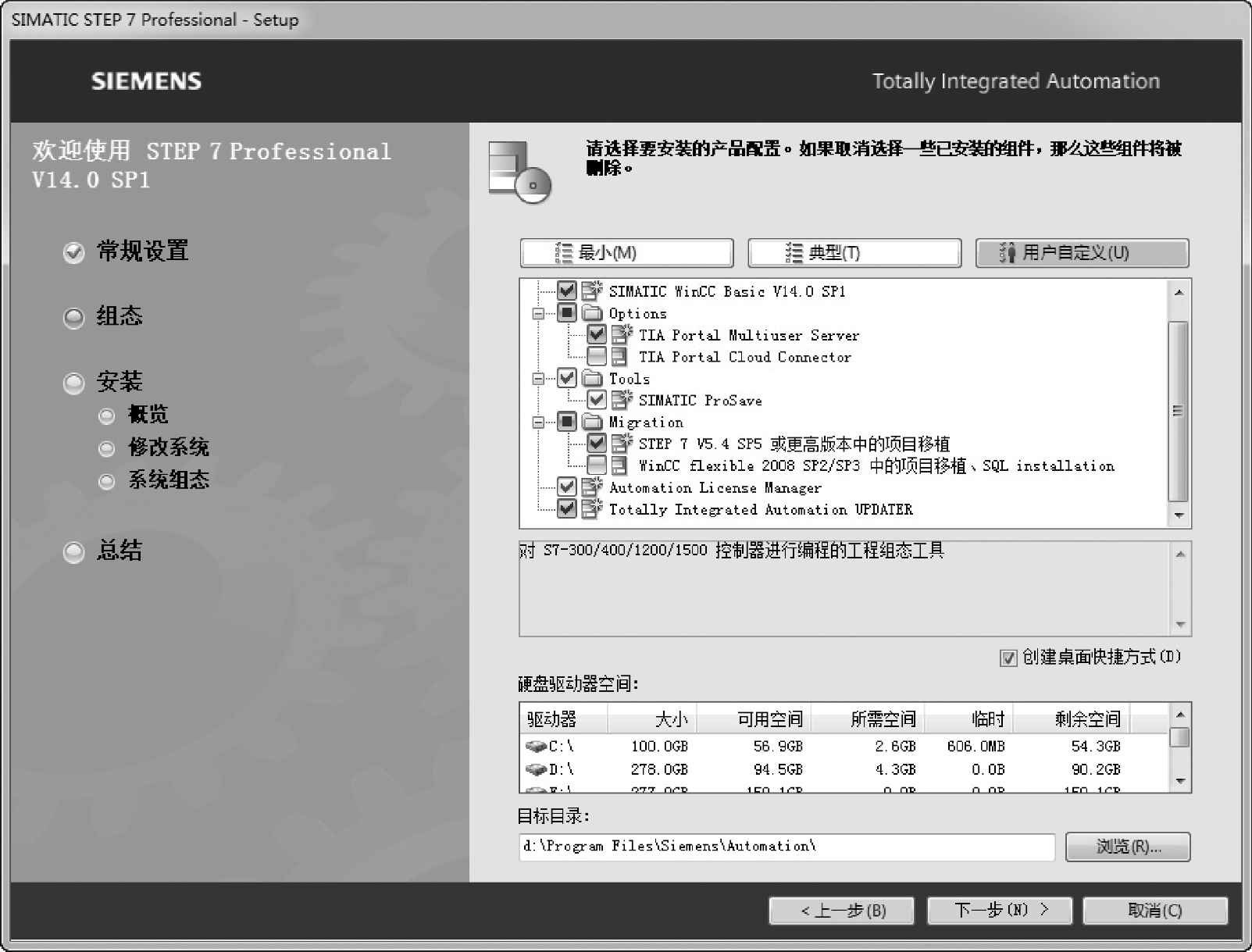

图 1-16 　选择需要安装的产品配置 图

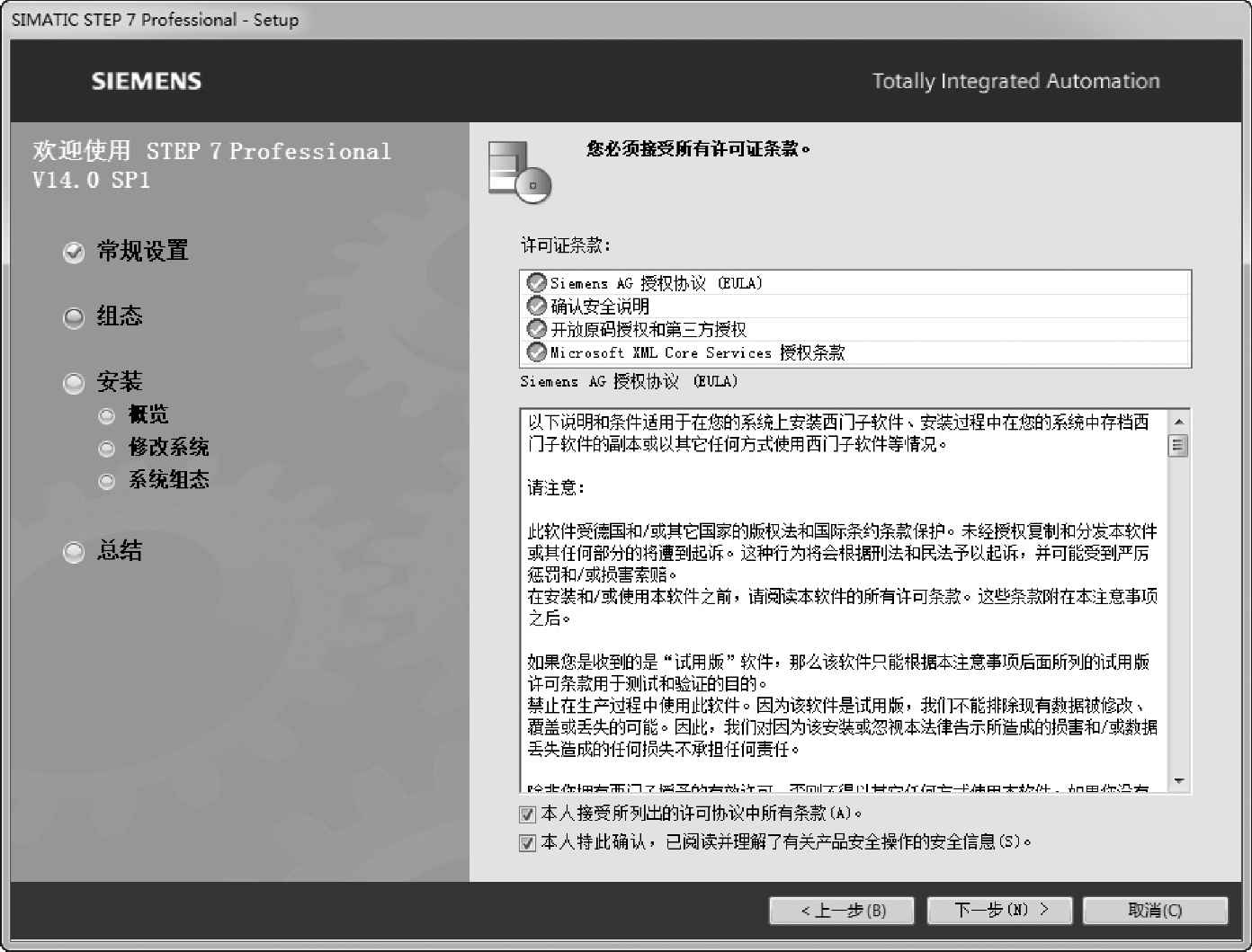

1-17　接受所有许可证的条款

如果安装成功，则计算机的屏幕上会显示成功安装的消息，提示用户重启计算机。如果安装时有错

误发生，将会显示错误消息，可从错误消息中知道错误的类型，可以利用安装程序进行修改、修复或卸载。安装成功后，将会出现两个程序的快捷启动图标，分别为Totally Intergrated Automation 软件和Automation LicenseManager 软件。
