一文教会你如何使用S7-PLCSIM Advanced V5.0

               ** 一文教会你如何使用S7-PLCSIM Advanced V5.0(VX公众:工控编程) **

S7-PLCSIM Advanced V5.0是西门子公司推出的PLC仿真软件,能够模拟PLC的运行状态,便于用户进行程序调试和测试。以下是使用S7-PLCSIM Advanced V5.0的详细步骤:

一、软件安装与启动

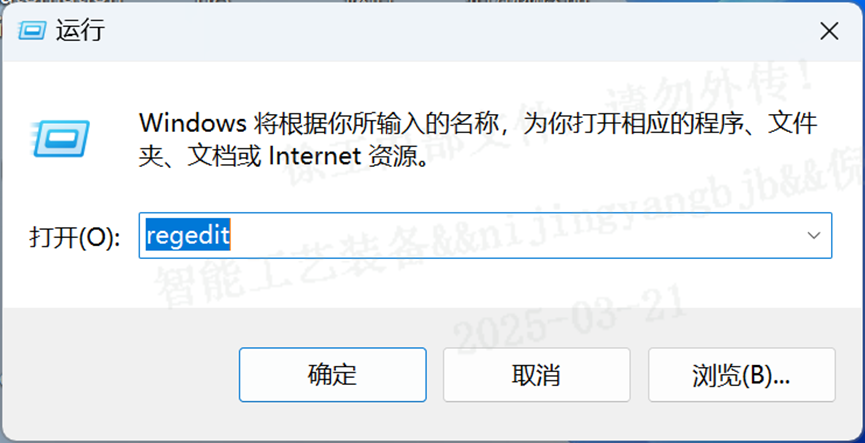

1.1、安装之前打开注册表修改注册表信息,否则西门子软件会提示重新启动电脑安装。

在这里插入图片描述

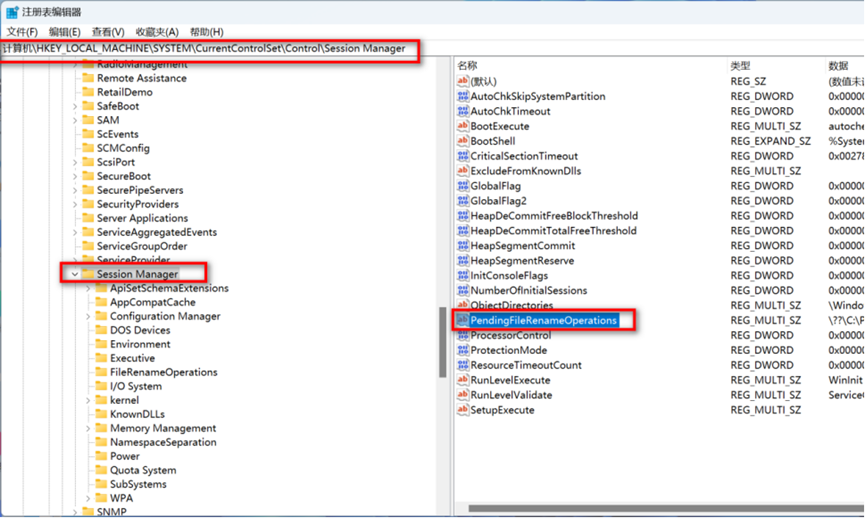

1.2、删除图示注册表选项

在这里插入图片描述

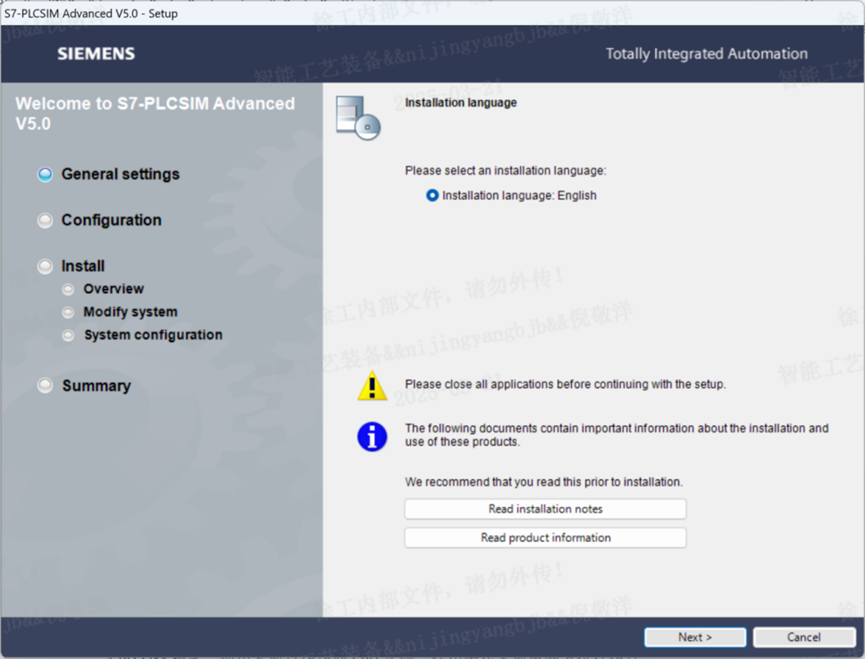

1.3、安装软件

在这里插入图片描述

二、配置网络环境

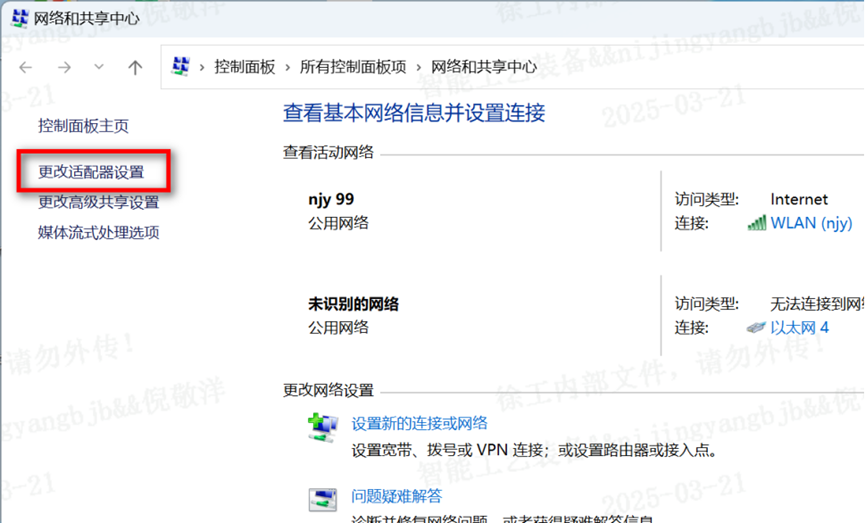

2.1、找到更改适配器设置选项

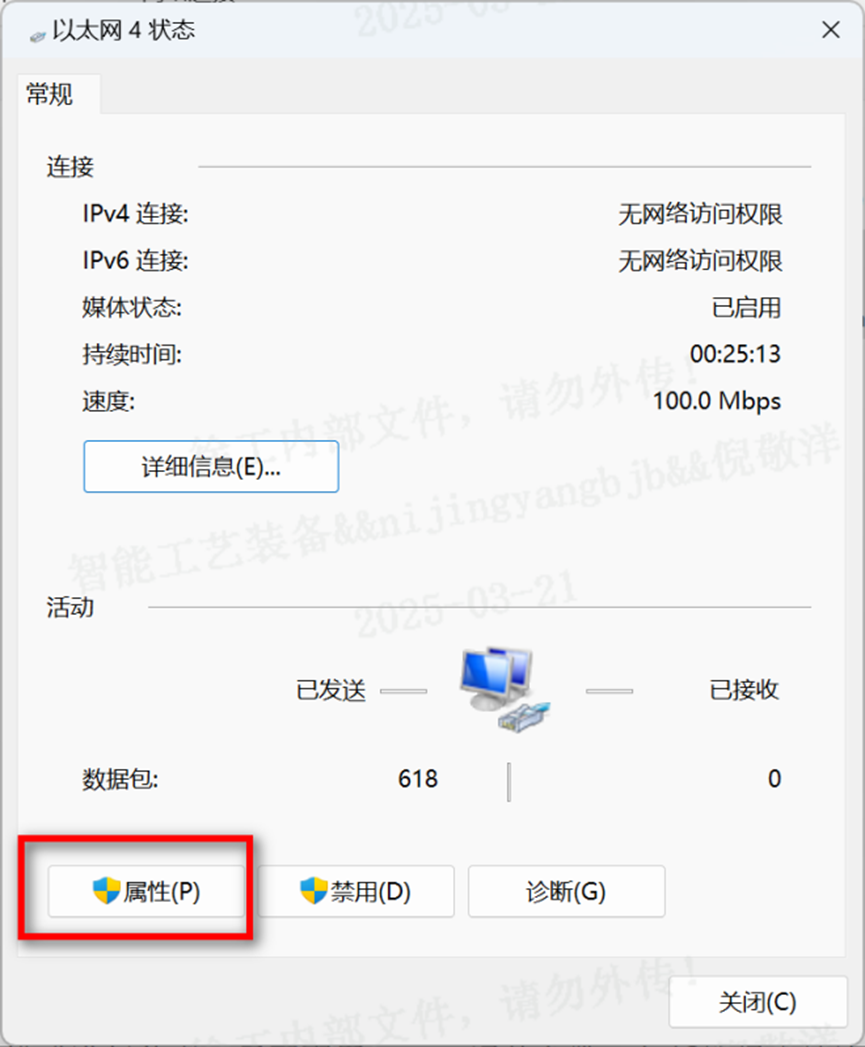

在这里插入图片描述

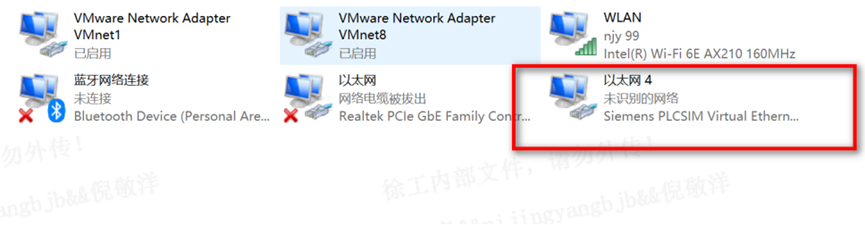

2.2、 安装完软件后,电脑会出现这个虚拟网卡选项,打开网卡

在这里插入图片描述
在这里插入图片描述

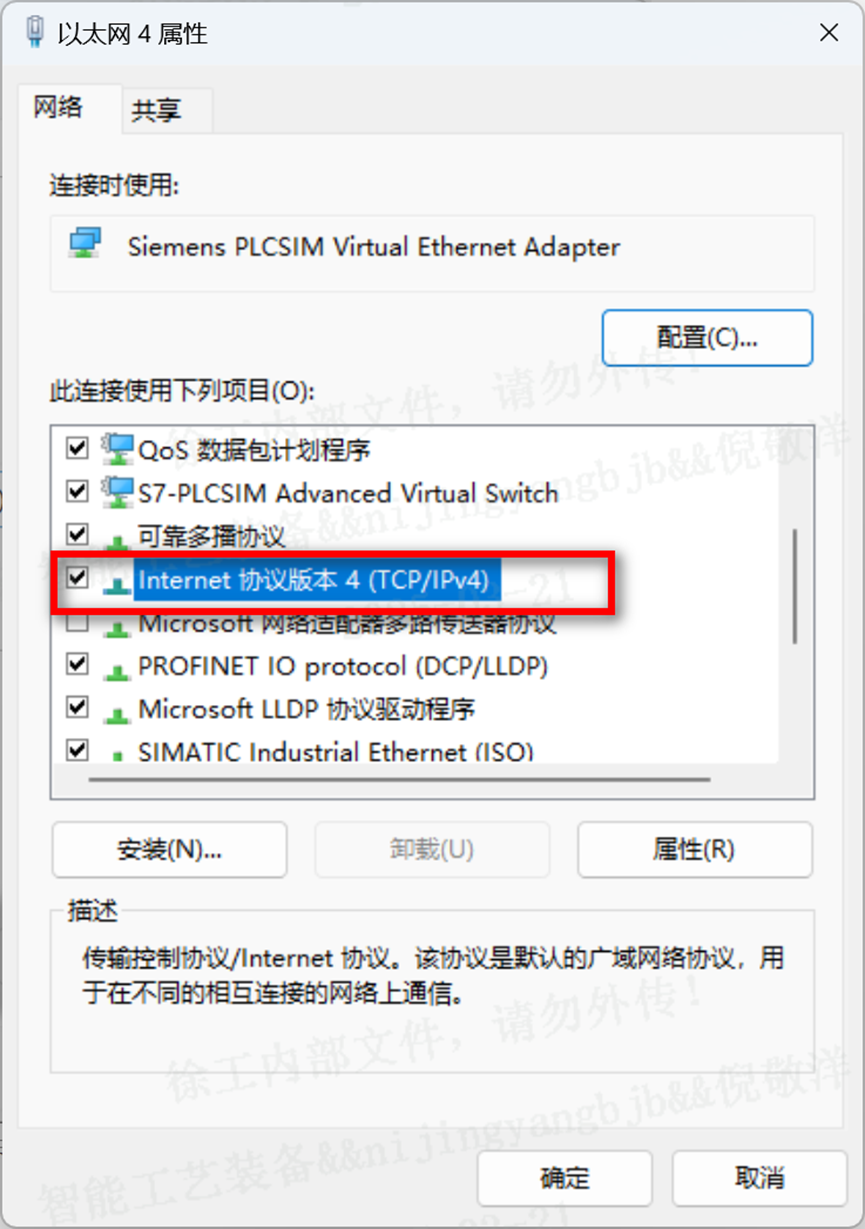

2.3、打开属性选项卡,配置信息

在这里插入图片描述

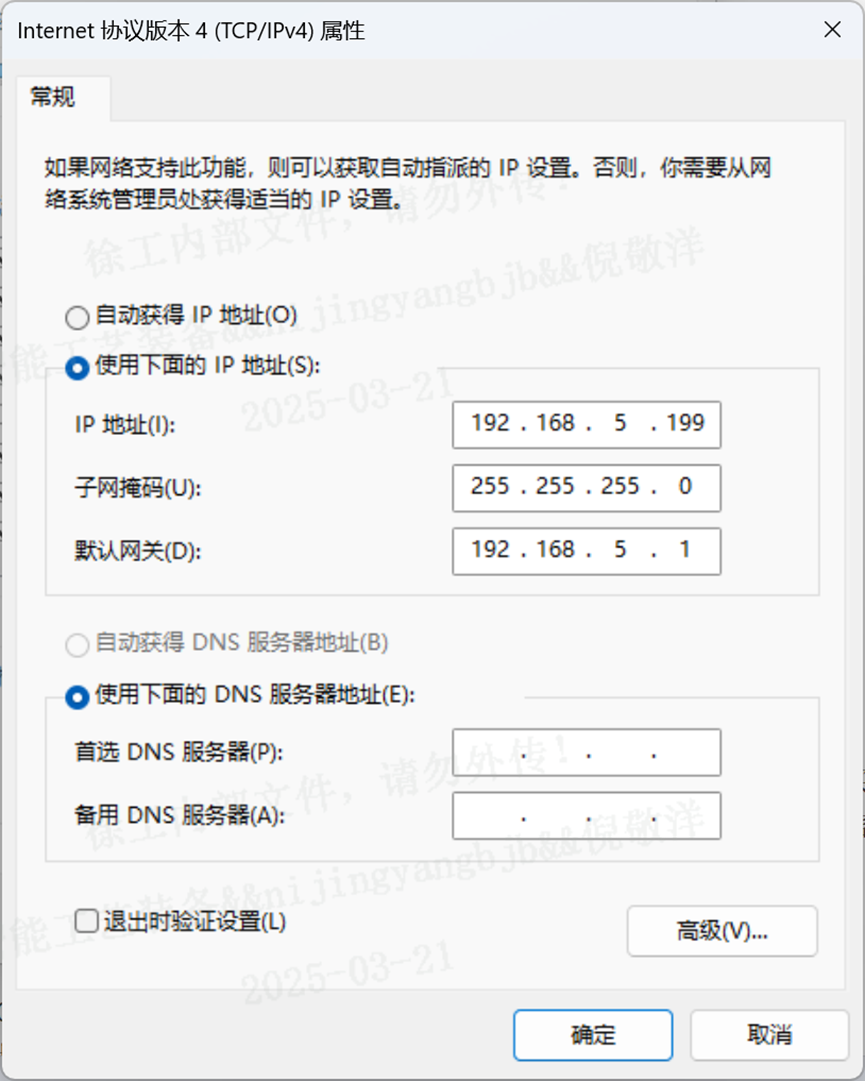

2.4、配置IP地址

在这里插入图片描述

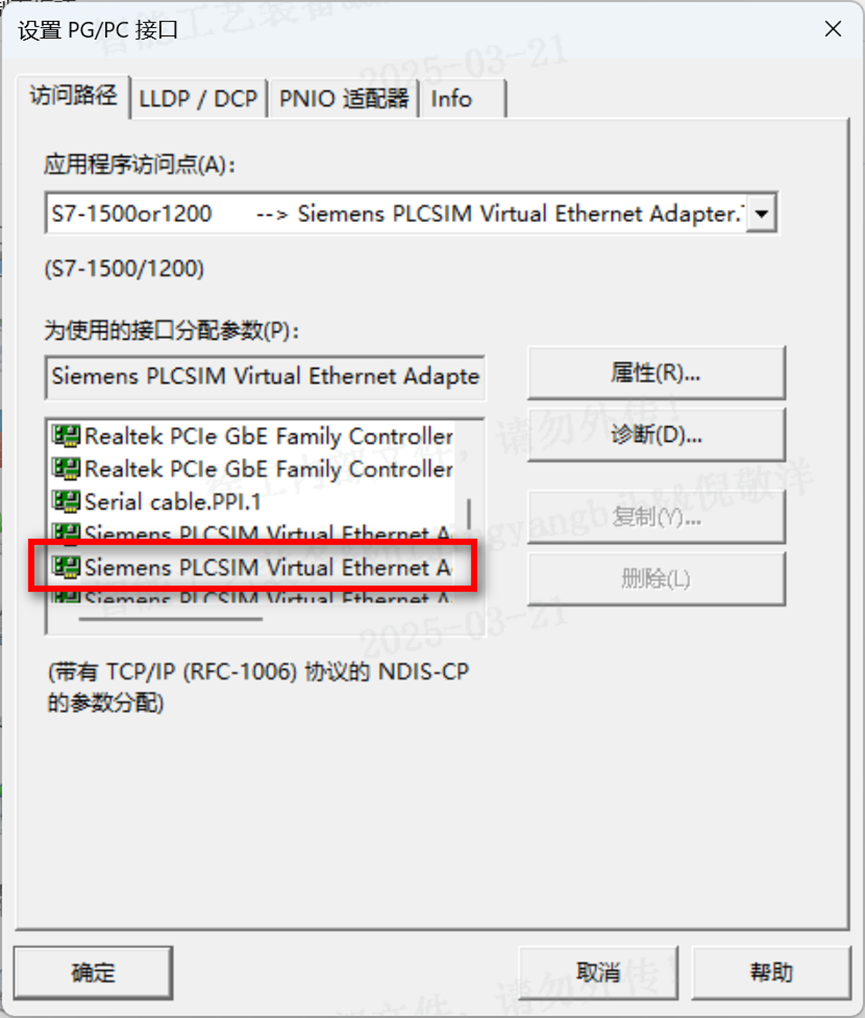

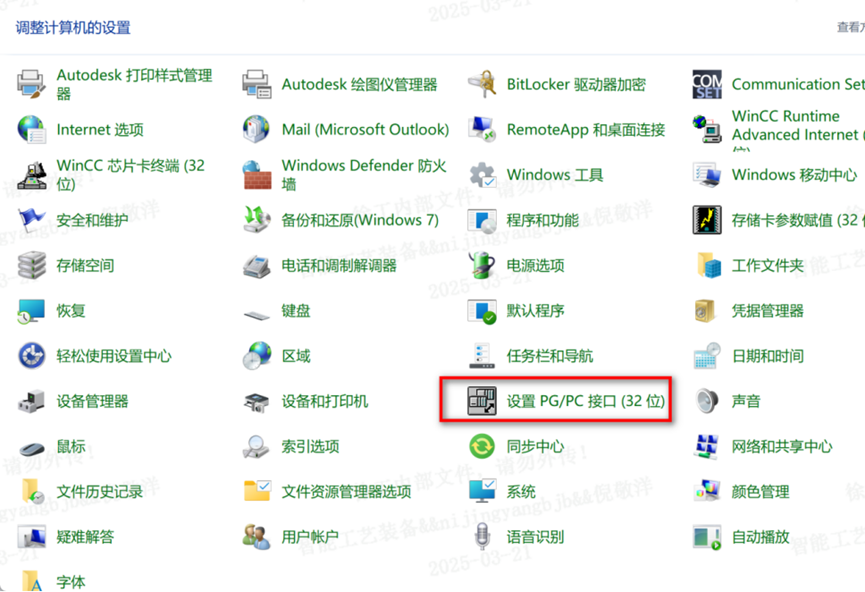

2.5、打开控制面板配置PC/PG接口

在这里插入图片描述
在这里插入图片描述

三、设置仿真实例

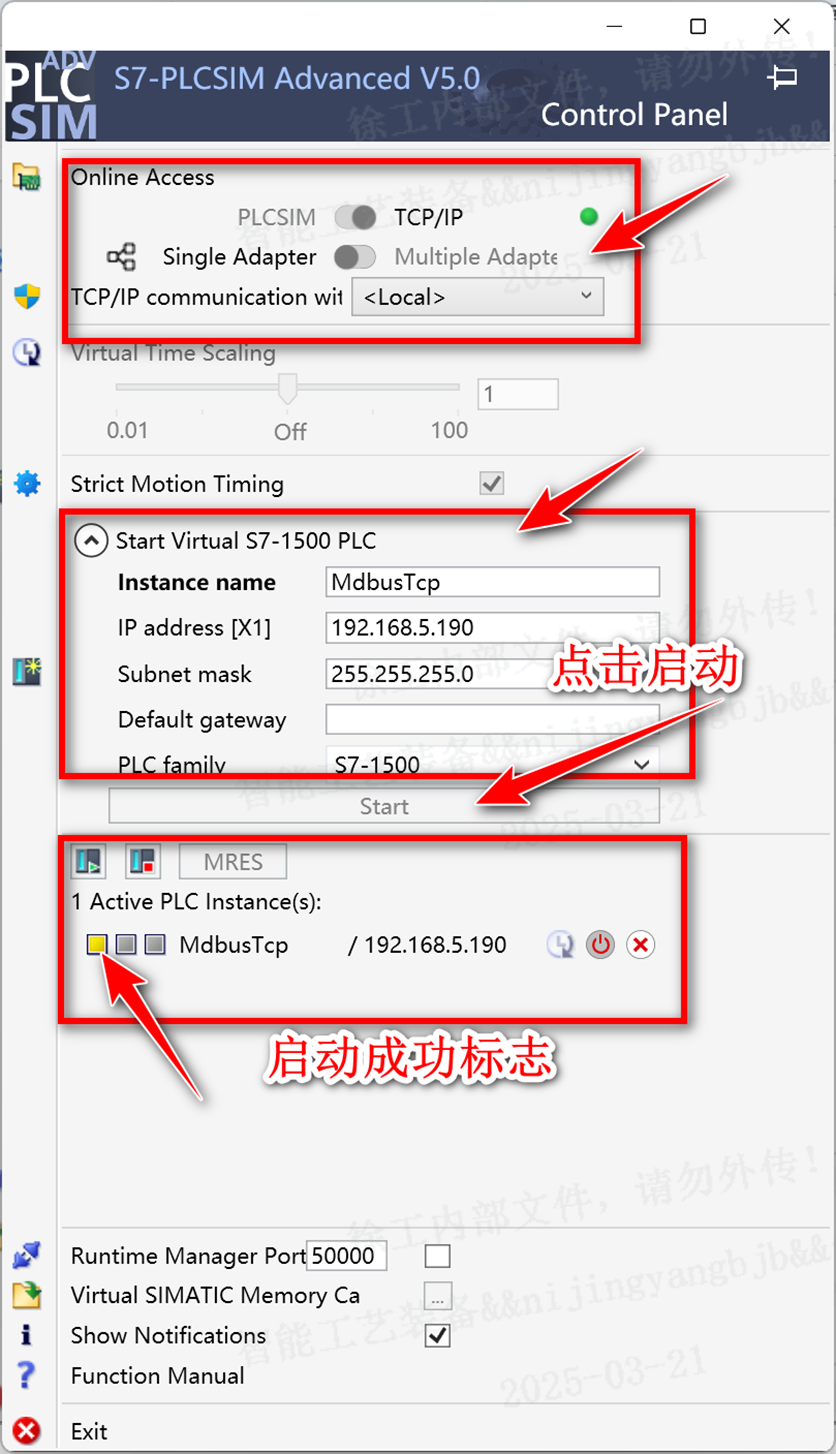

3.1、启动软件后,点击界面上的“Create new instance”(创建新实例)按钮,开始设置仿真实例。

在这里插入图片描述

配置说明:
1、实际例名称 (Instance Name)‌
自定义命名,便于识别即可。

2、‌IP地址 (IP Address)‌

需与虚拟网卡处于‌同一网段‌(如192.168.1.x)。
末尾数字建议与组态PLC的IP一致(如PLC为192.168.1.100,实例可设为192.168.1.101),或任意不冲突的数值。
3、‌子网掩码 (Subnet Mask)‌
保持默认设置,通常为255.255.255.0。

4、‌默认网关 (Default Gateway)‌
无需填写,留空即可。

5、‌启动实例

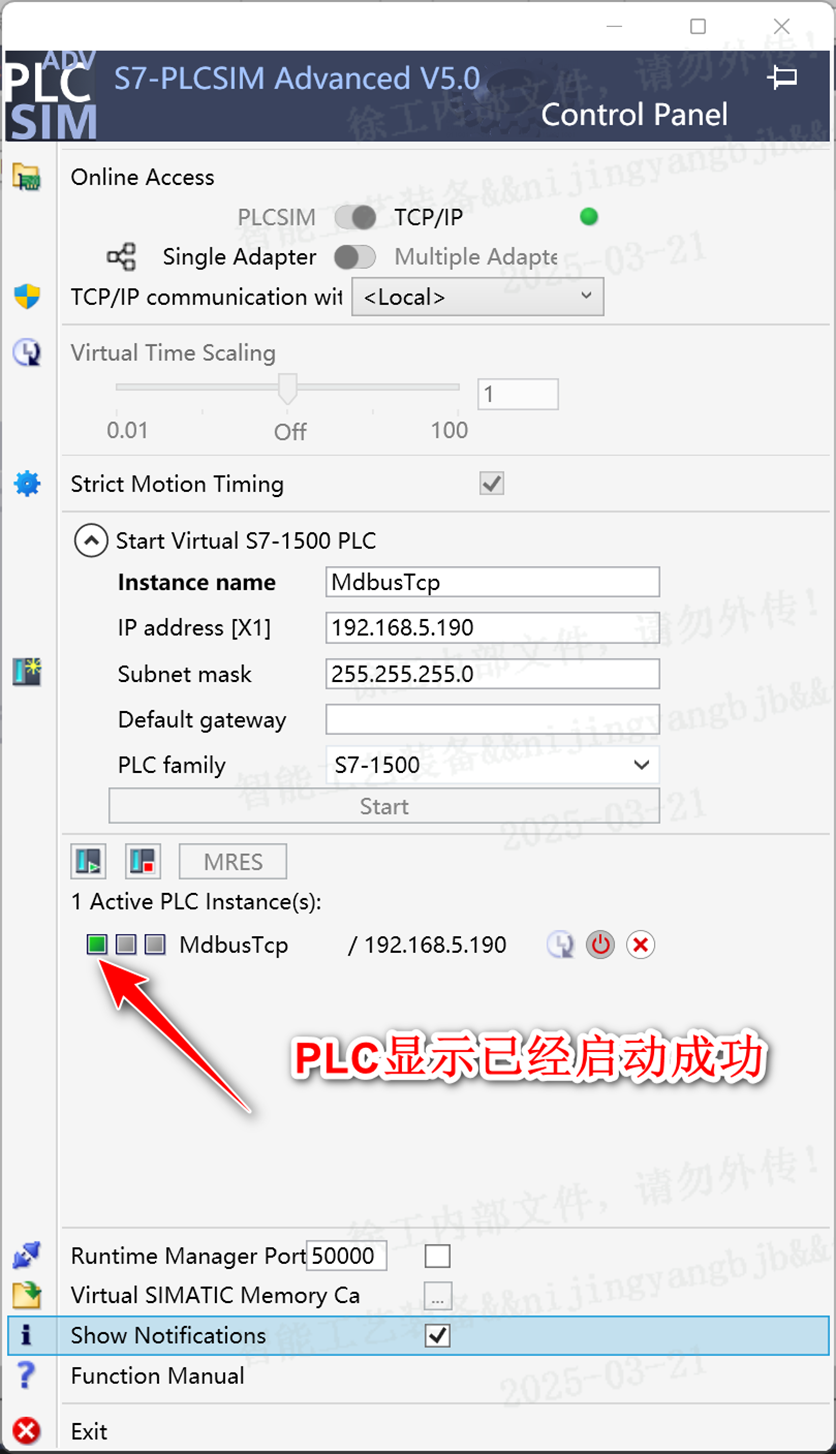

点击【Start】,若显示实例IP、名称及‌黄色指示灯‌,表示仿真已启动。成功下载并运行PLC程序后,指示灯将变为‌绿色‌,表示仿真运行正常。
‌提示‌:确保IP地址在同一局域网内唯一,避免与其他设备冲突。

S7-PLCSIM Advanced V5.0提供了两种在线访问方式:PLCSIM和TCP/IP。
1.PLCSIM模式:使用本地总线访问CPU实例,适用于在本地电脑上进行仿真。
2.TCP/IP模式:通过以太网卡以TCP/IP协议的方式访问CPU实例,适用于异地仿真或多台电脑之间的仿真。根据实际需求选择合适的在线访问方式,并进行相应的设置。

四、配置博途软件

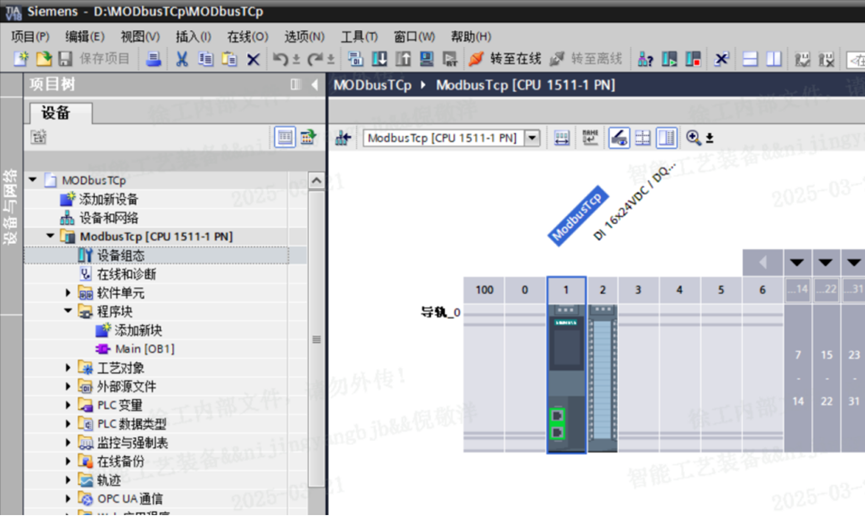

4.1、添加1511PLC

在这里插入图片描述

4.2、配置IP地址

在这里插入图片描述

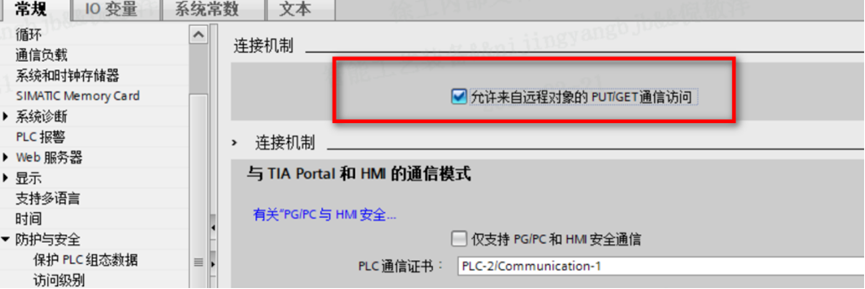

4.3、配置链接机制

在这里插入图片描述

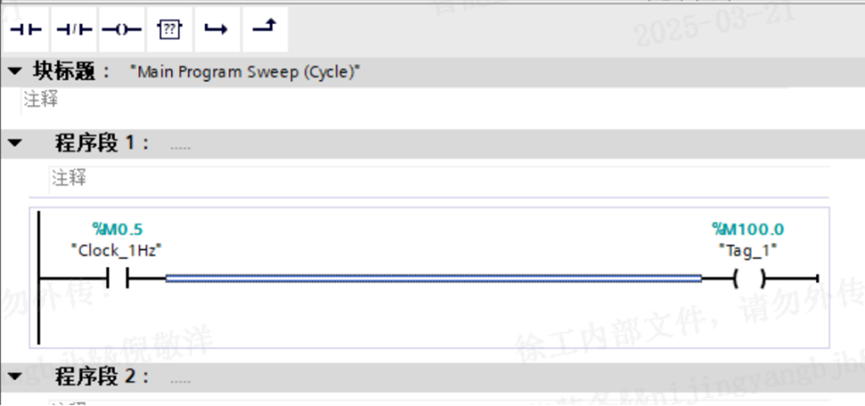

4.4、编写测试程序

在这里插入图片描述

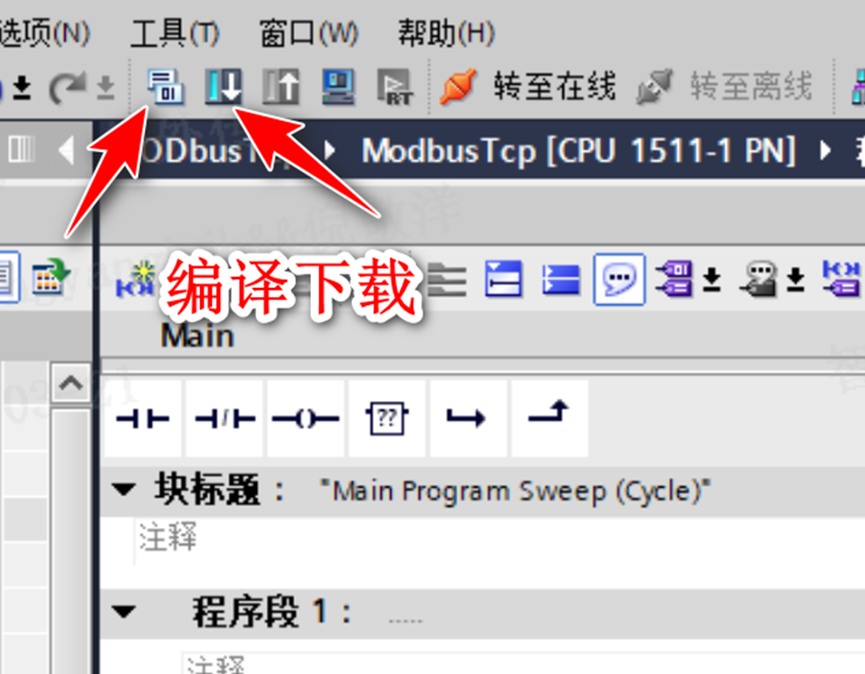

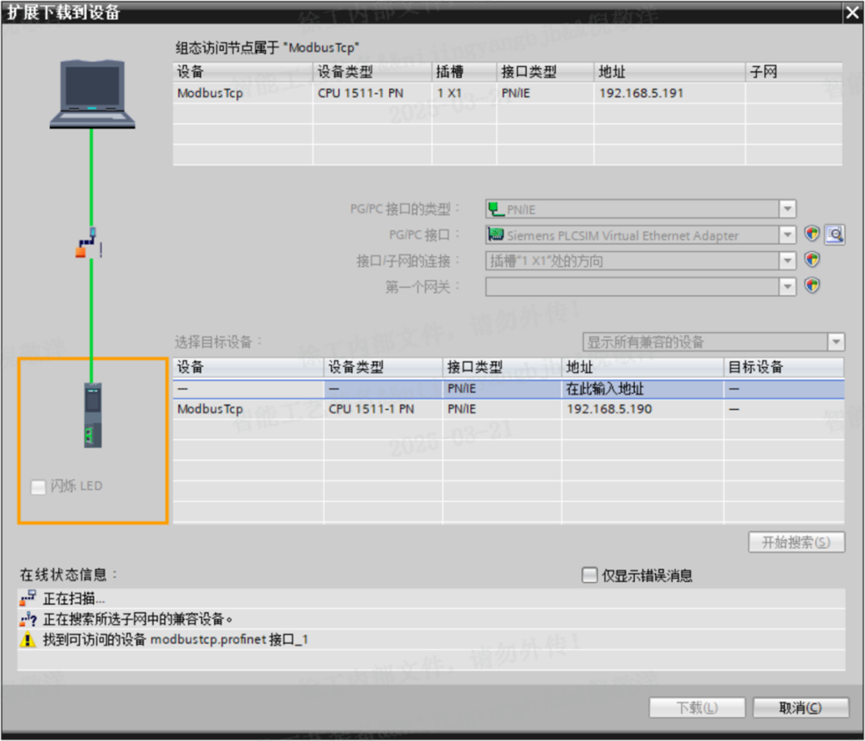

4.5、编译项目,点击【下载到设备】按钮,完成仿真PLC的启动:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

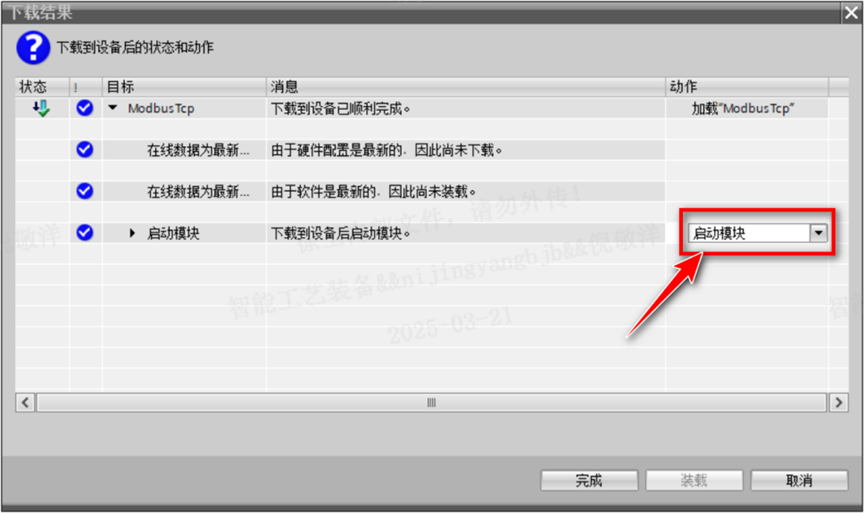

下载成功后,仿真器显示绿色指示灯,表示仿真的PLC被正确启动。

五、运行与监控

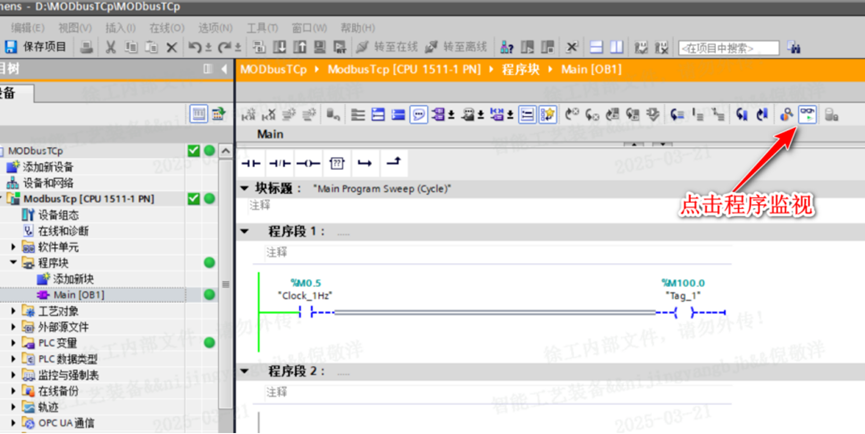

下载完成后,可以在S7-PLCSIM Advanced V5.0界面中看到PLC程序的运行状态。通过监控界面上的指示灯、输入/输出状态等信息,可以判断PLC程序是否正常运行。同时,也可以在软件中进行手动操作或设置自动运行等模式,以模拟实际的PLC运行环境。
在这里插入图片描述

六、注意事项

6.1、在使用S7-PLCSIM Advanced V5.0进行仿真时,需要确保电脑的网络设置正确,以便软件能够正常连接到仿真实例。

6.2、在下载PLC程序到仿真实例之前,需要确保程序已经编译通过并且没有错误。

6.3、在进行仿真测试和调试时,需要仔细观察监控界面上的各种信息,以便及时发现并处理问题。

通过以上步骤,你可以轻松地使用S7-PLCSIM Advanced V5.0进行PLC程序的仿真测试和调试工作。希望这篇文章能够对你有所帮助!

S7-PLCSIM Advanced V5.0是西门子推出的基于仿真技术的集散式控制系统仿真工具。它是Simatic S7-1500控制器的仿真软件,用于在工程开发阶段对自动化控制系统进行仿真测试,以验证控制程序的正确性和性能。 S7-PLCSIM Advanced V5.0具有以下特点和优势: 1. 省时高效:S7-PLCSIM Advanced V5.0可以在无需实际硬件的情况下进行仿真测试,大大节省了工程开发的时间和成本。同时,它支持多个仿真实例,可以并行运行多个仿真任务,提高了仿真效率。 2. 强大的仿真能力:S7-PLCSIM Advanced V5.0支持多个S7-1500控制器的仿真,可以模拟复杂的自动化控制系统,包括不同的模块和接口。它的仿真能力覆盖了从PLC控制逻辑到通信和驱动等各个方面。 3. 真实性与准确性:S7-PLCSIM Advanced V5.0可以模拟真实的硬件和设备行为,使仿真测试更加真实可信。通过与实际环境的连接,它可以模拟生产过程中各种复杂的状态和场景,提供更准确的仿真结果。 4.全面的调试功能:S7-PLCSIM Advanced V5.0提供了丰富的调试工具和功能,如在线监视、变量追踪、数据跟踪和逻辑断点等。这些工具可以帮助开发人员快速定位和解决程序中的错误和故障,提高开发质量和效率。 总之,S7-PLCSIM Advanced V5.0是一款功能强大、易于使用的PLC仿真工具,能够对自动化控制系统进行全面的仿真测试和调试。它通过提供真实可信的仿真环境,降低了开发风险,加快了工程开发周期,为工程师提供了更好的开发平台。
