1 建模准备

建模前建议对工程默认值进行设置，以降低后续操作成本。设置方式为

Project-Defaults

ID labels
主要用于设置各个工程设施的编号。默认情况下部分设施的ID前缀（ID Prefix）可能又重合，这并不影响建模操作，单个人习惯每个Object都有独立的Prefix。最后一行ID Increment表示每增加一个新设施，其编号增加多少，默认且建议为1。

Subcatchment与Nodes/Links
分别用于设置子汇水面积的默认参数与节点/管段的默认参数。根据实际项目需求进行调整，此快速入门案例暂不调整。

2 设置各类设施

2.1 添加雨量计

添加设施的方式有两种，此处以添加雨量计为例进行介绍。

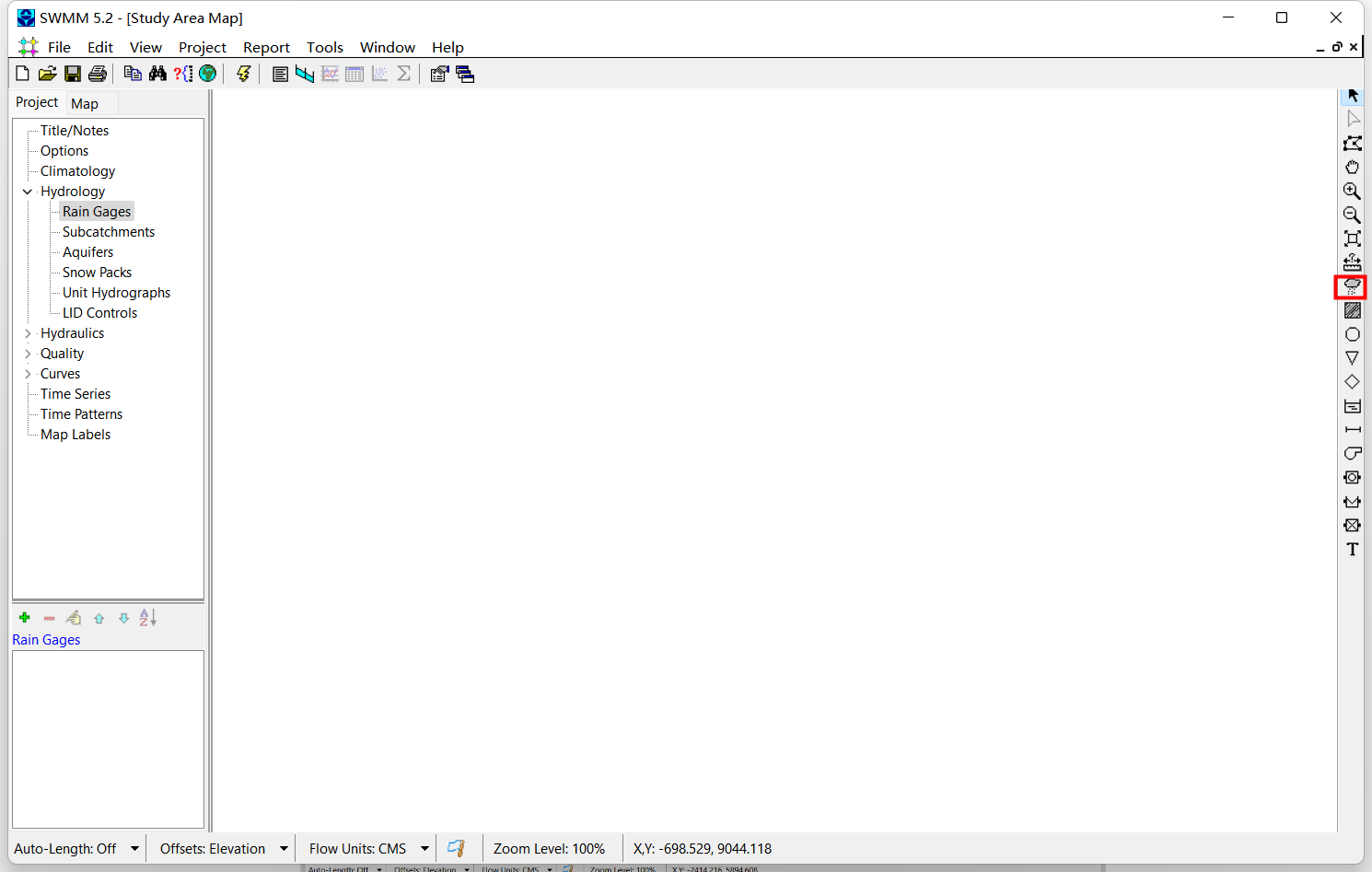

从右侧工具栏选择雨量计的图标，然后在地图中进行点击。

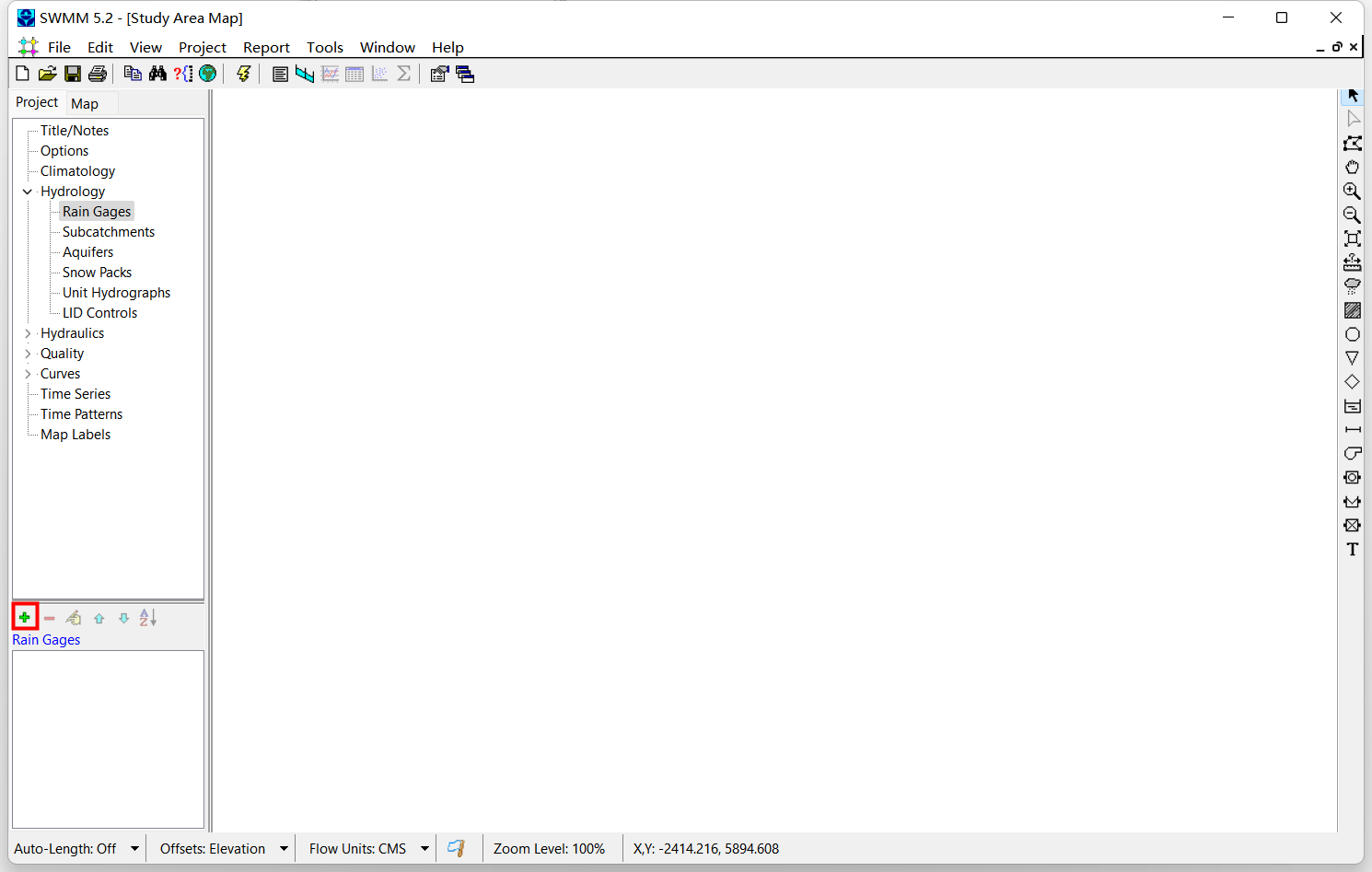

从左侧点击Hydrology-Rain gages，点击下面的加号，在地图中点击进行添加。

两种方法都可实现连续添加，如果添加完成后，按ESC退出即可。如需要删除，选中雨量计后按Delete即可删除。

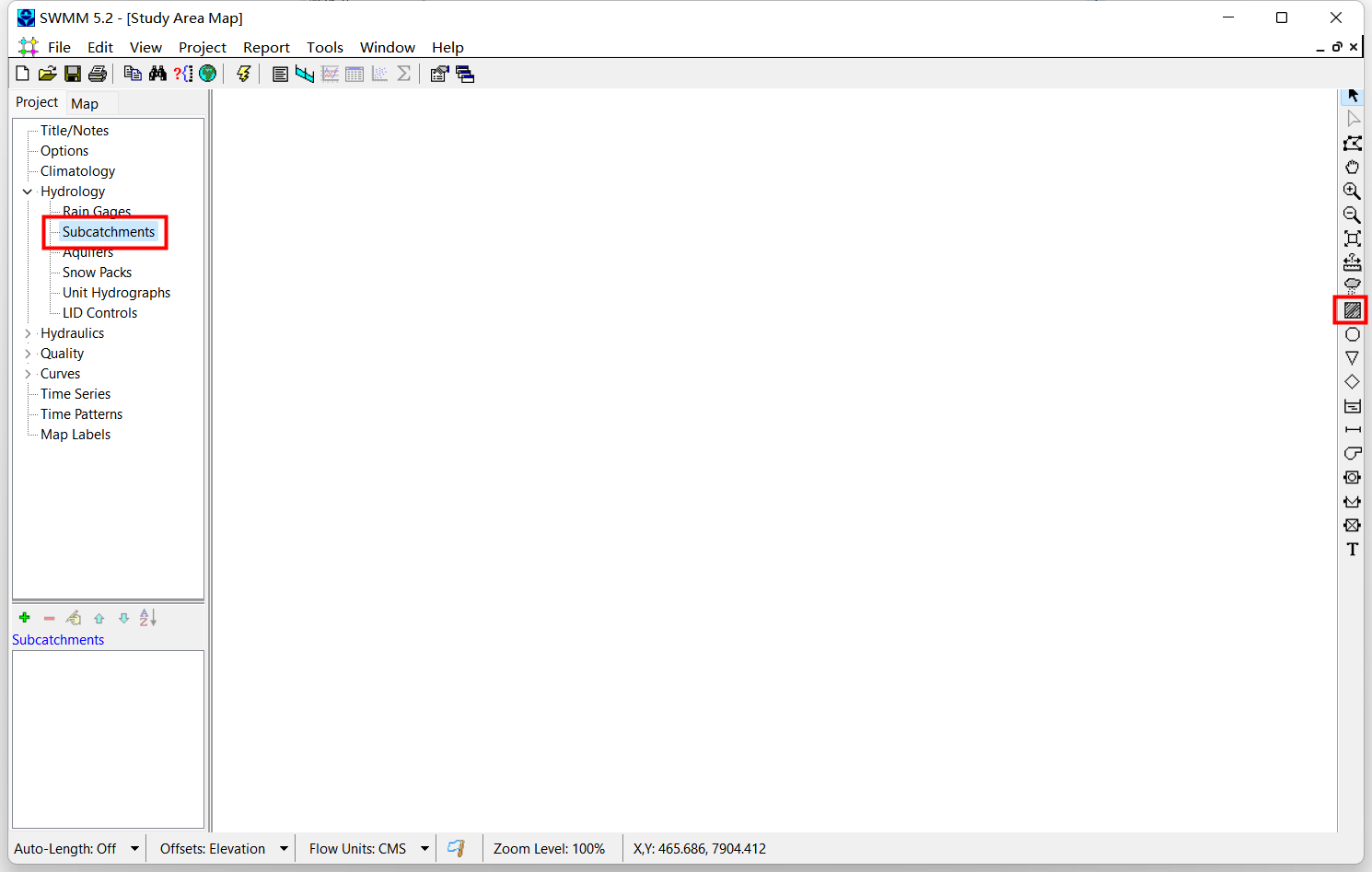

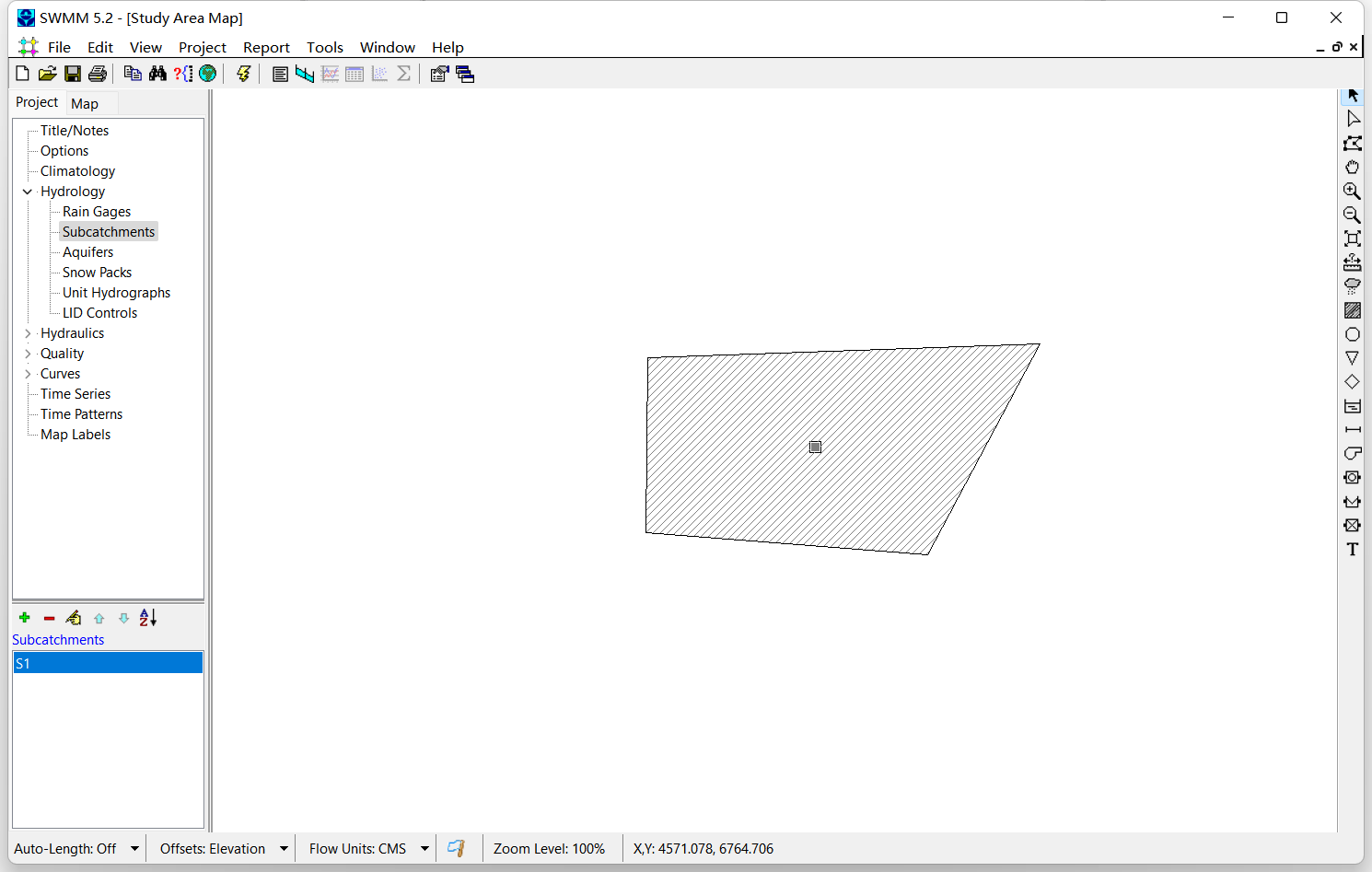

2.2 添加子汇水区（正方形）

两种添加的方式如上图所示。左键点击绘制图形形状，右键完成绘制，多边形自动闭合。

2.3 绘制节点（圆形）

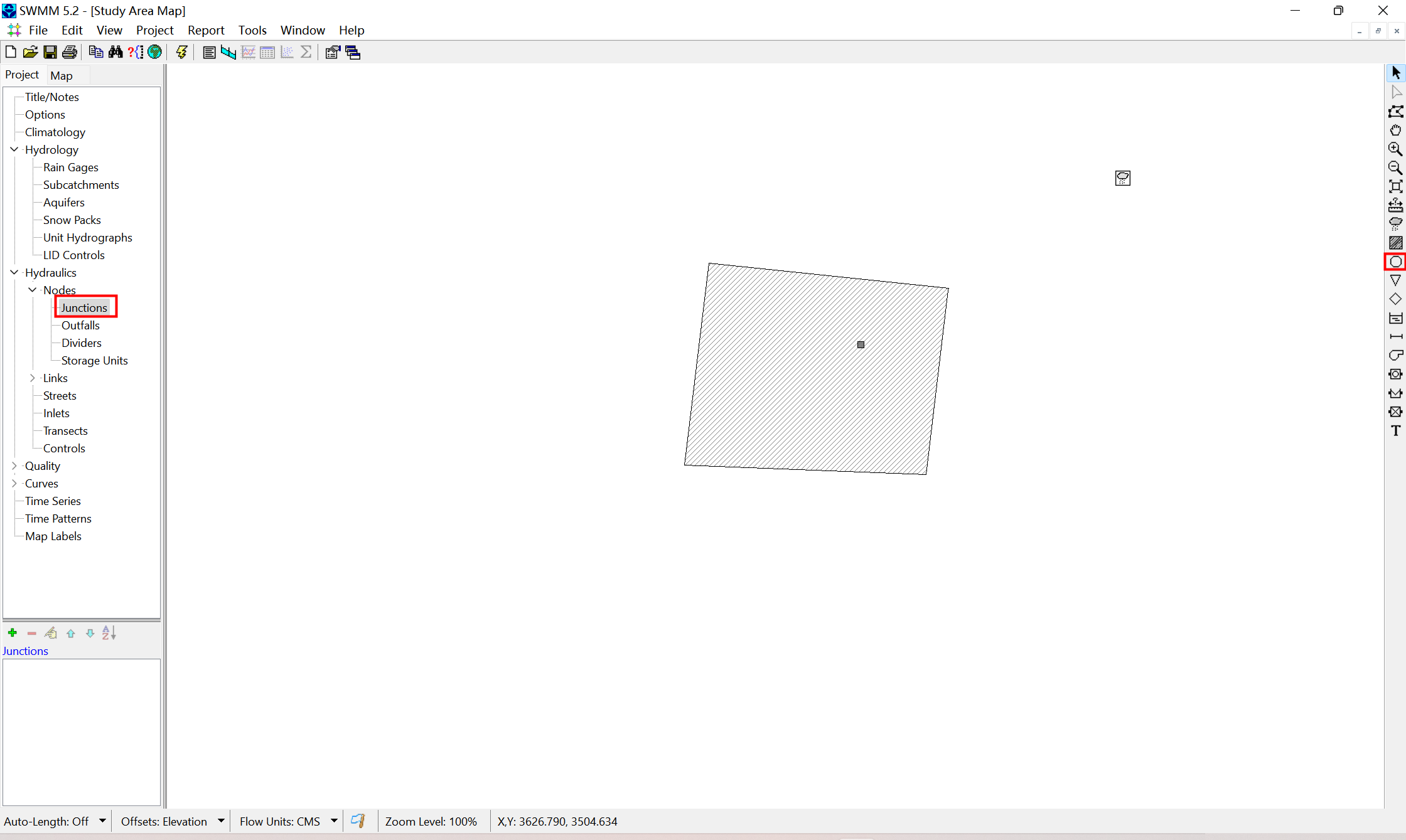

节点是灌渠与灌渠的连接点（检查井），点击右侧的圆形或左侧的Hydraulics-Node-Junctions进行绘制。
在这里插入图片描述

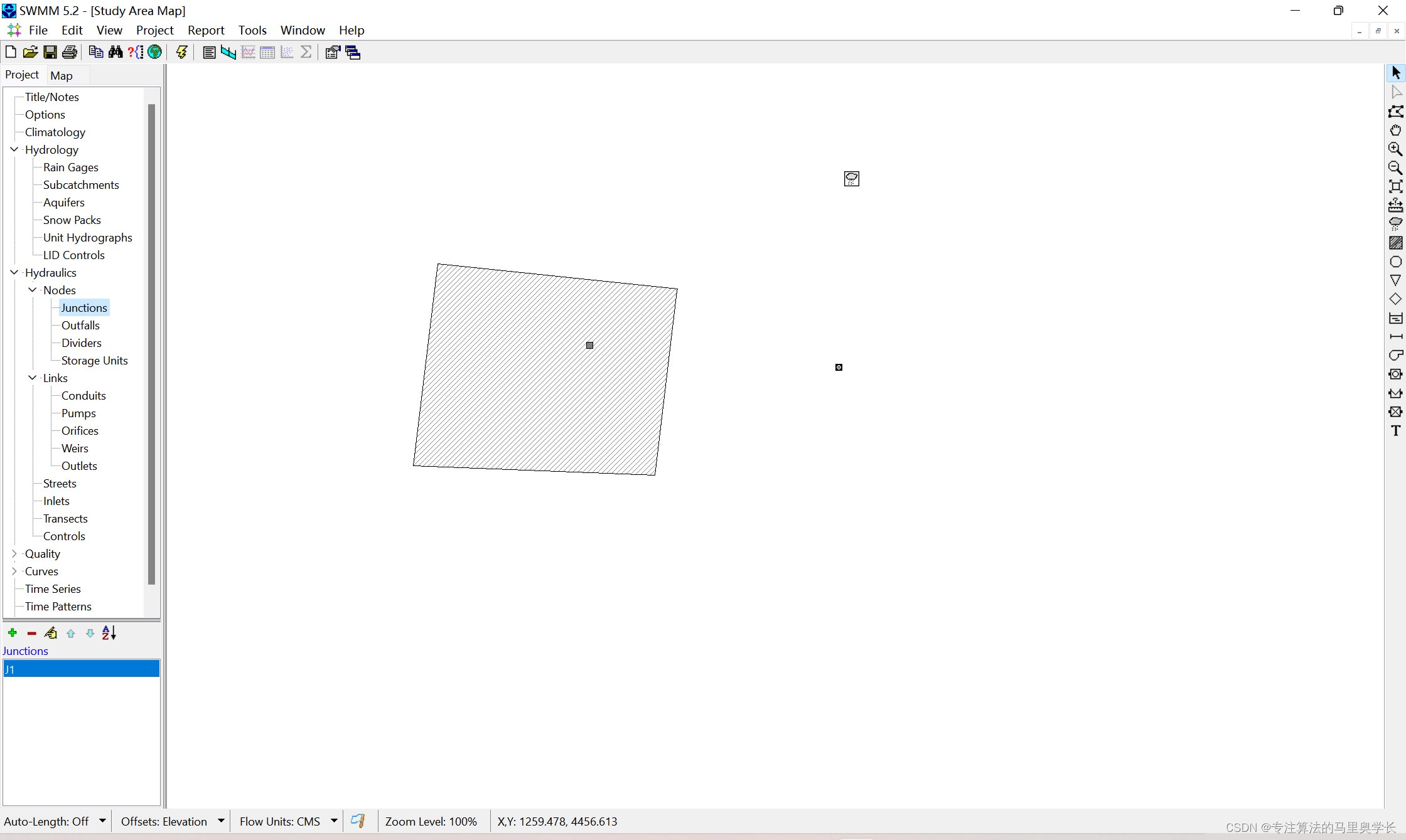

其绘制方法同雨量计，在地图中直接点击即可，Esc推出绘制，选中绘制的节点后按delete可删除。

2.4 绘制管渠

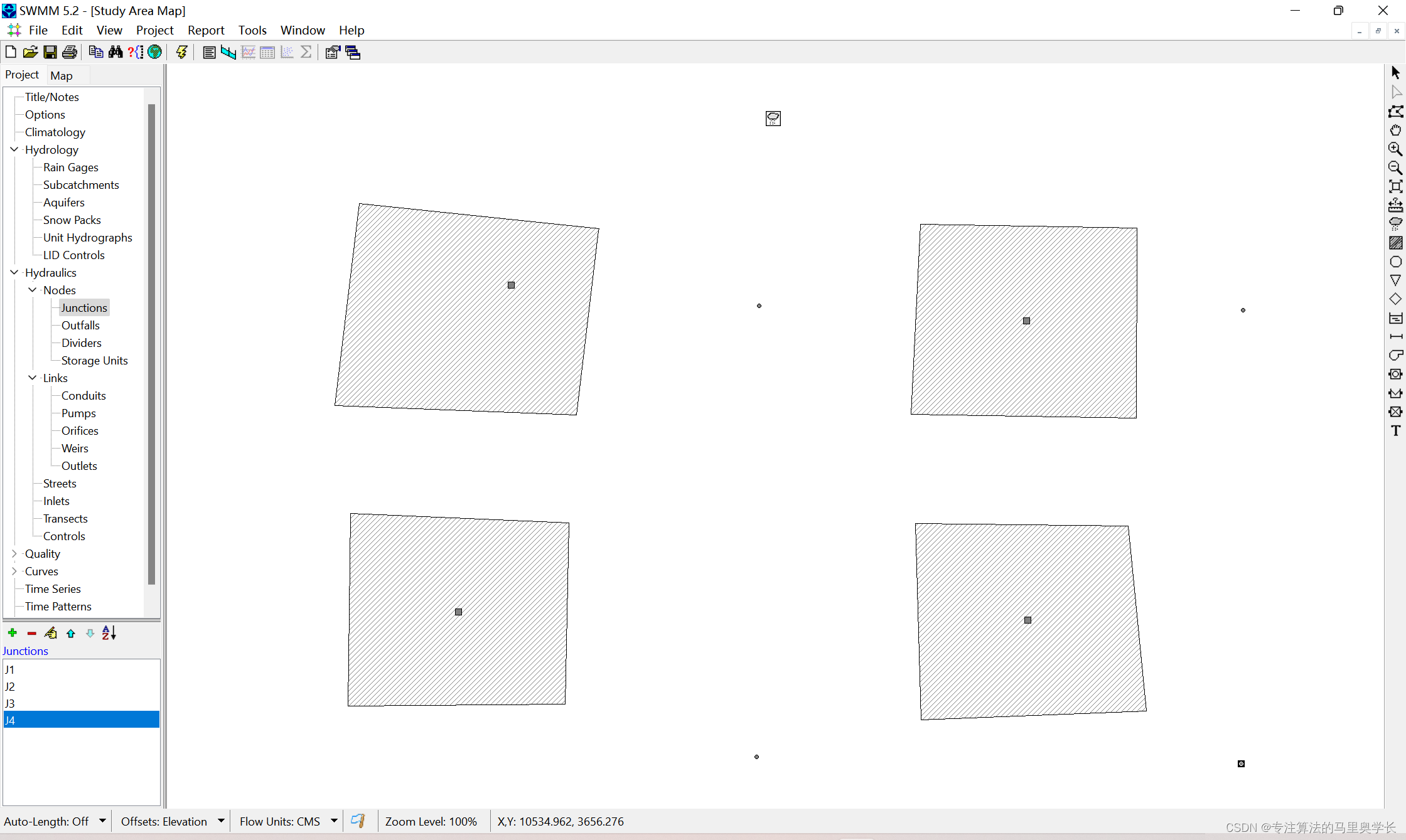

使用管渠来连接不同的节点，在绘制管渠之前，我们再随意新增一些子汇水区和结点。
在这里插入图片描述

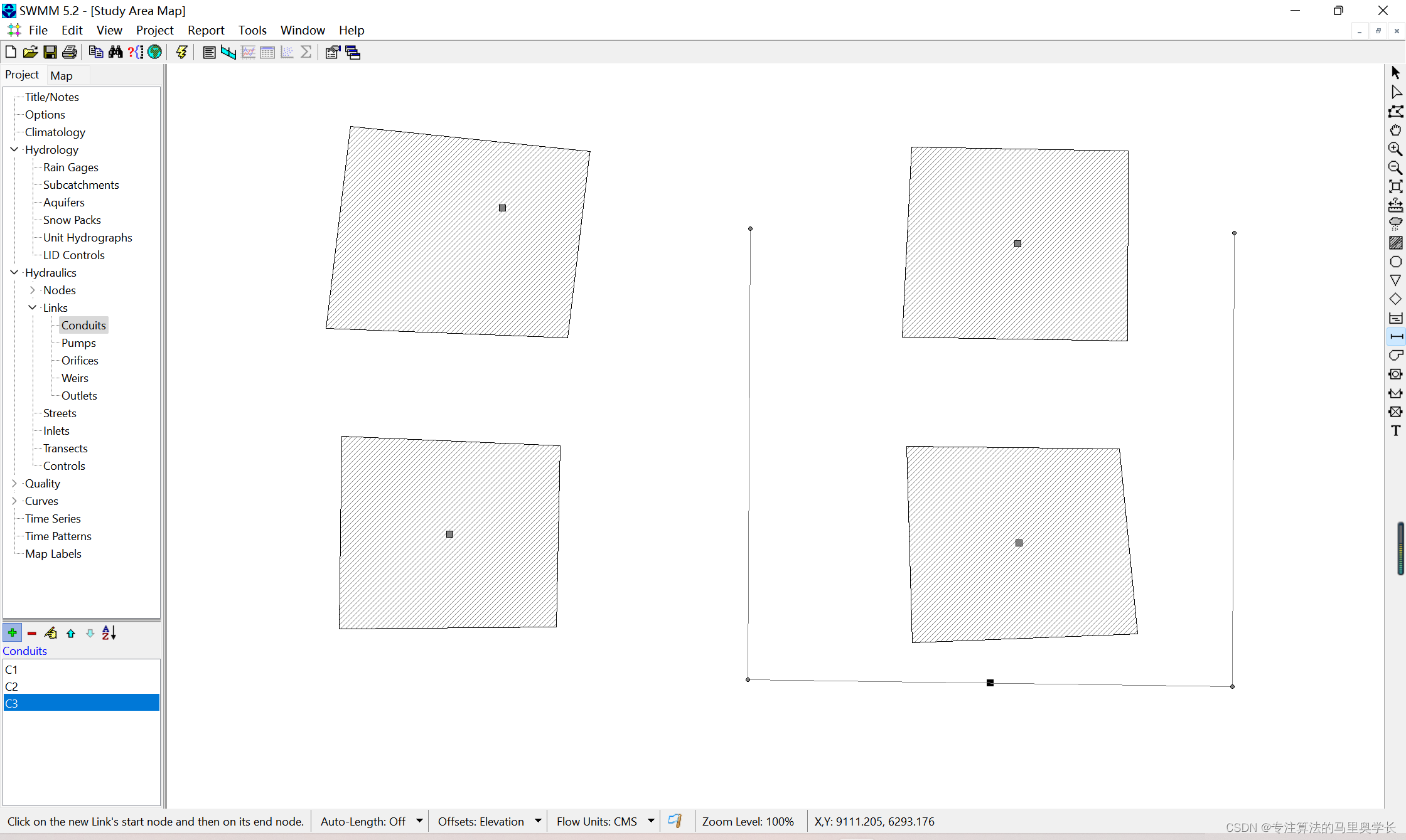

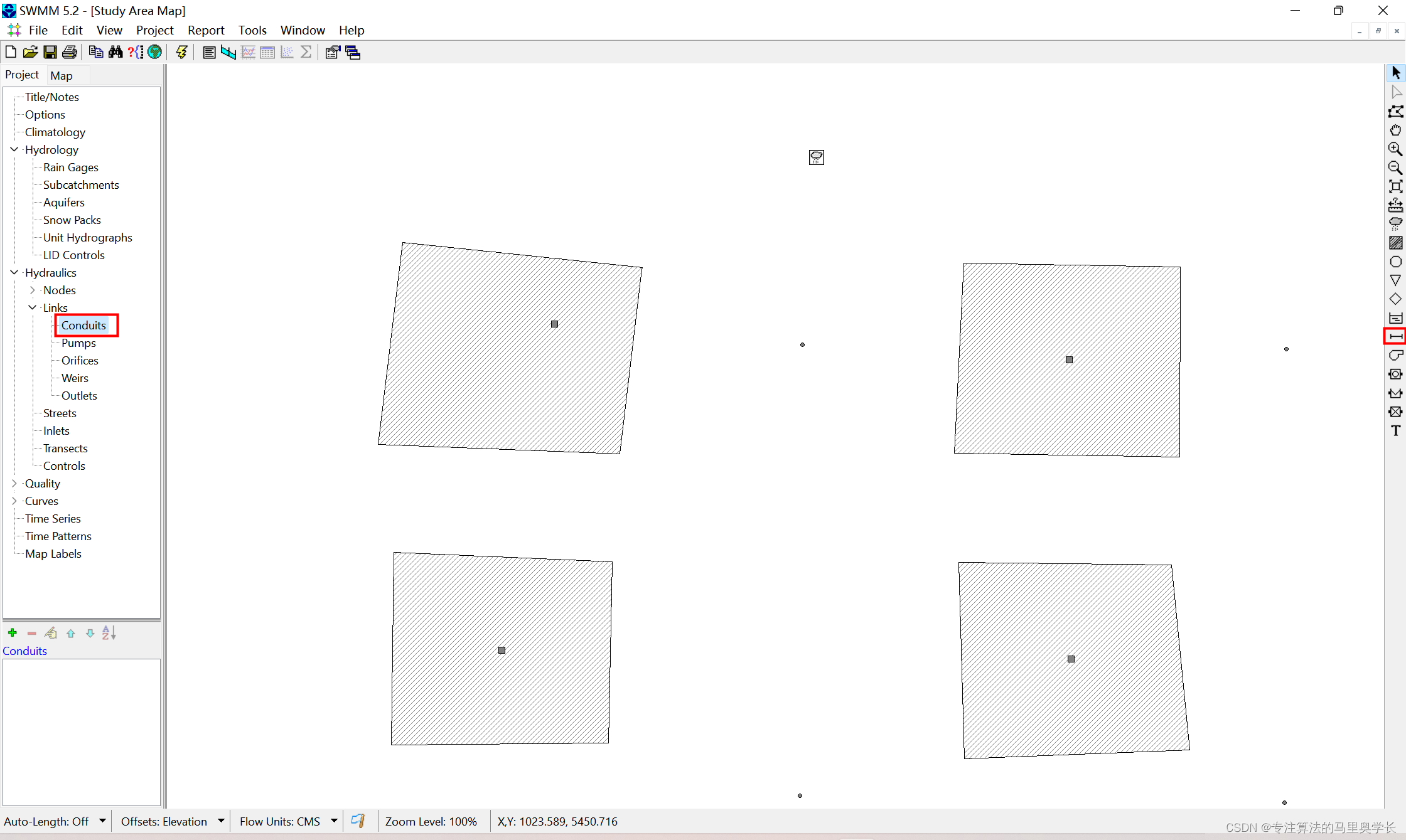

现在，我们就拥有了4个子汇水区和4个节点。此时就可以绘制管渠了。右侧管渠图标与左侧Hydraulics-Links-Conduits均可绘制管渠。依次点击两个结点即可连接。

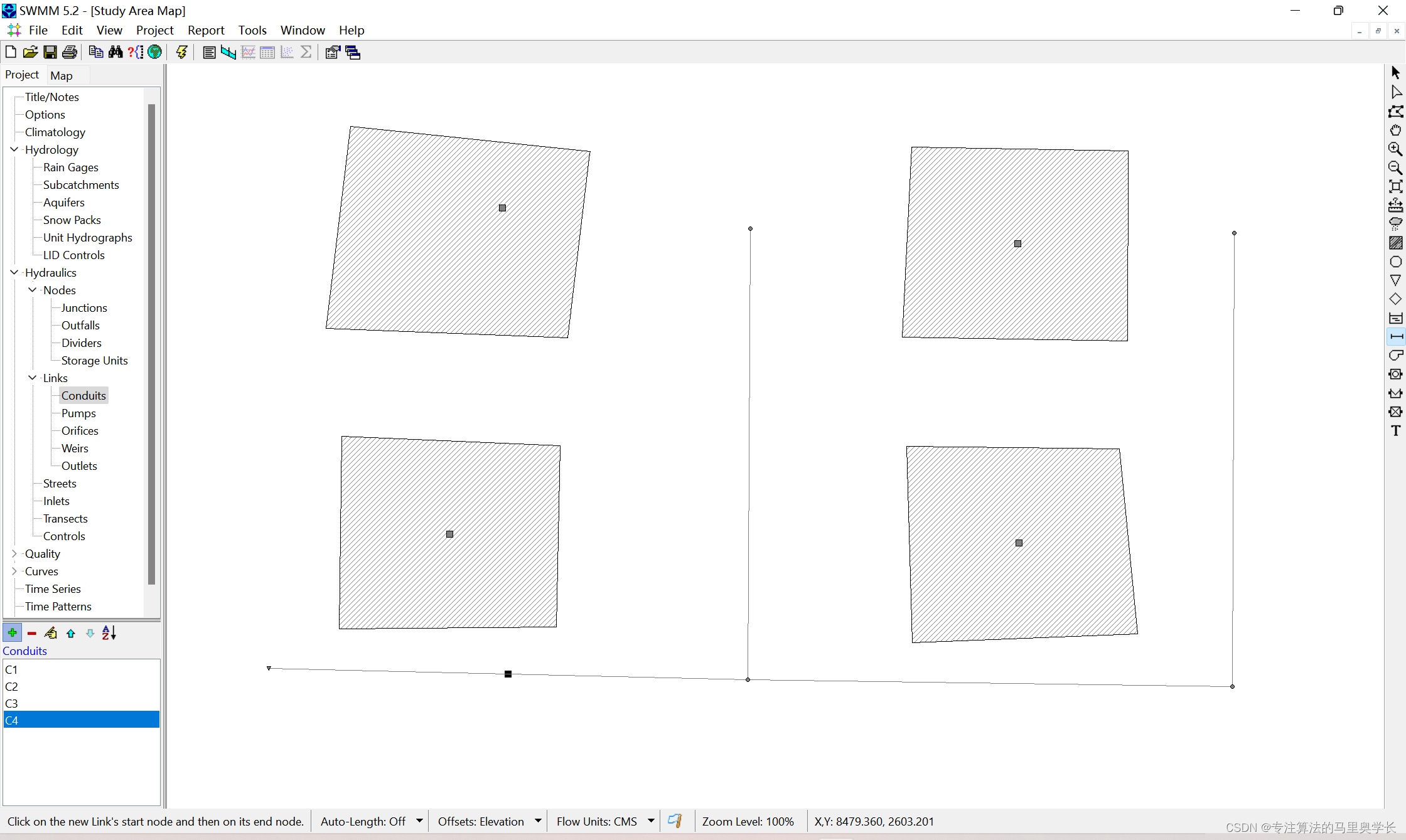

将管线根据实际情况进行连接，结果如下：

2.5 添加排水口（三角形）

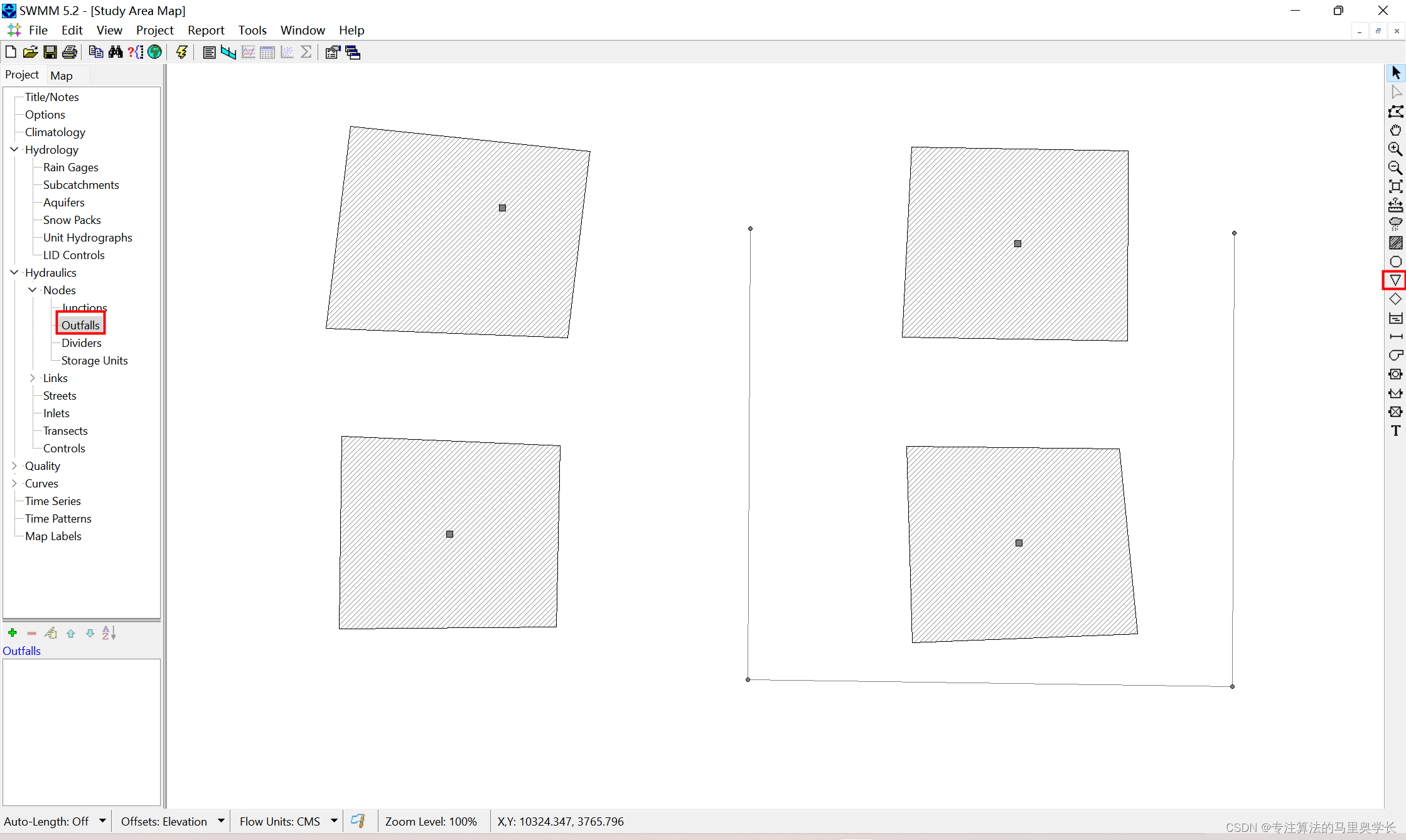

通常情况下，管渠中的雨水最终会汇集到一个或多个排水口进行排出，排水口使用右侧的三角形或左侧的Hydraulics-Node-Outfalls进行绘制。
在这里插入图片描述
此处我们假定所有的雨水最终排向一个排水口，设立排水口之后，使用管渠将节点与排水口相连。

3 画面调节

现在我们就绘制好了一个最基本的SWMM模型（尽管还没有设置各类构筑物的参数）。为了让画面方便查看，我们可以对各类设置的展示进行个性化设置。
点击Tools - Map Display Operation
在这里插入图片描述

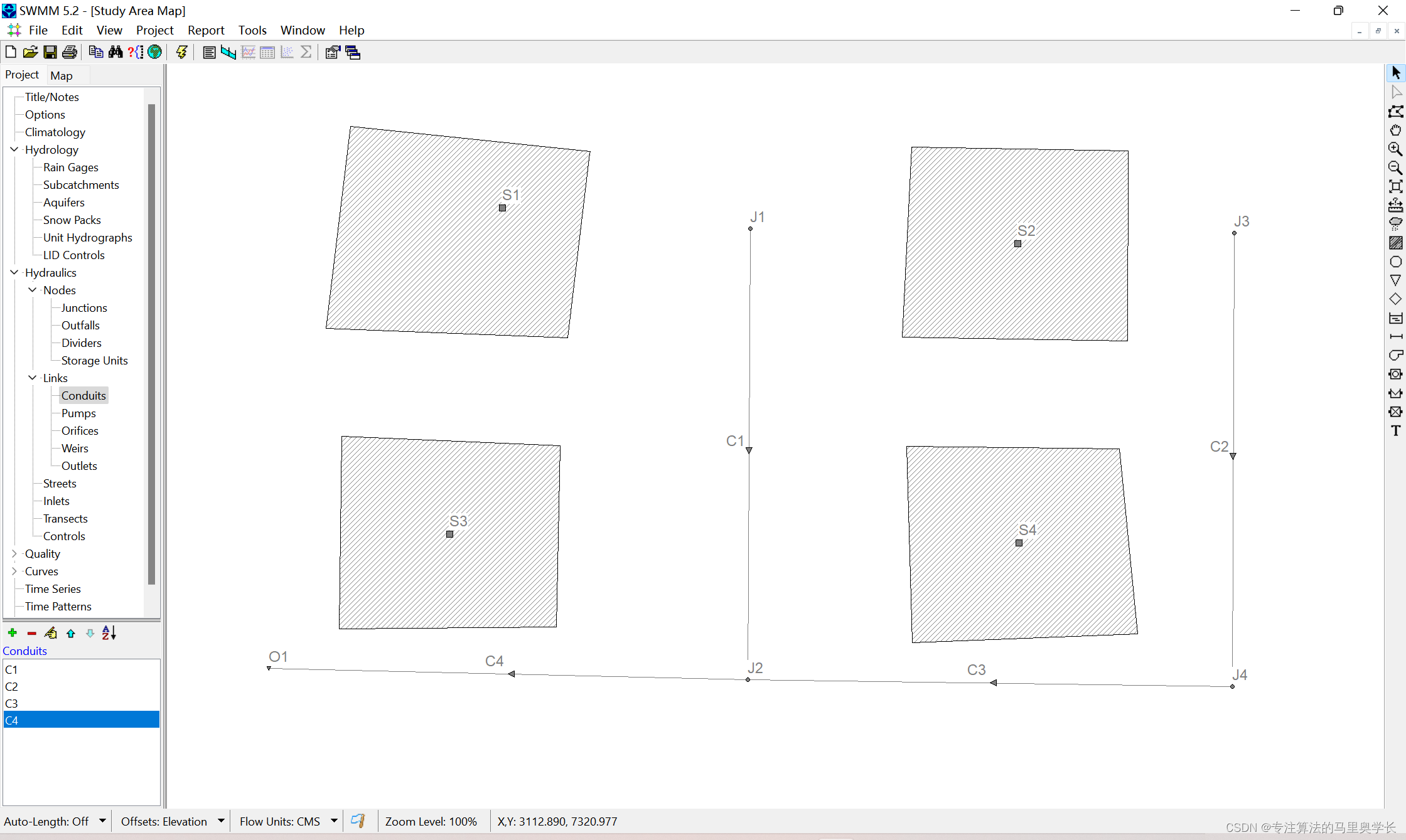

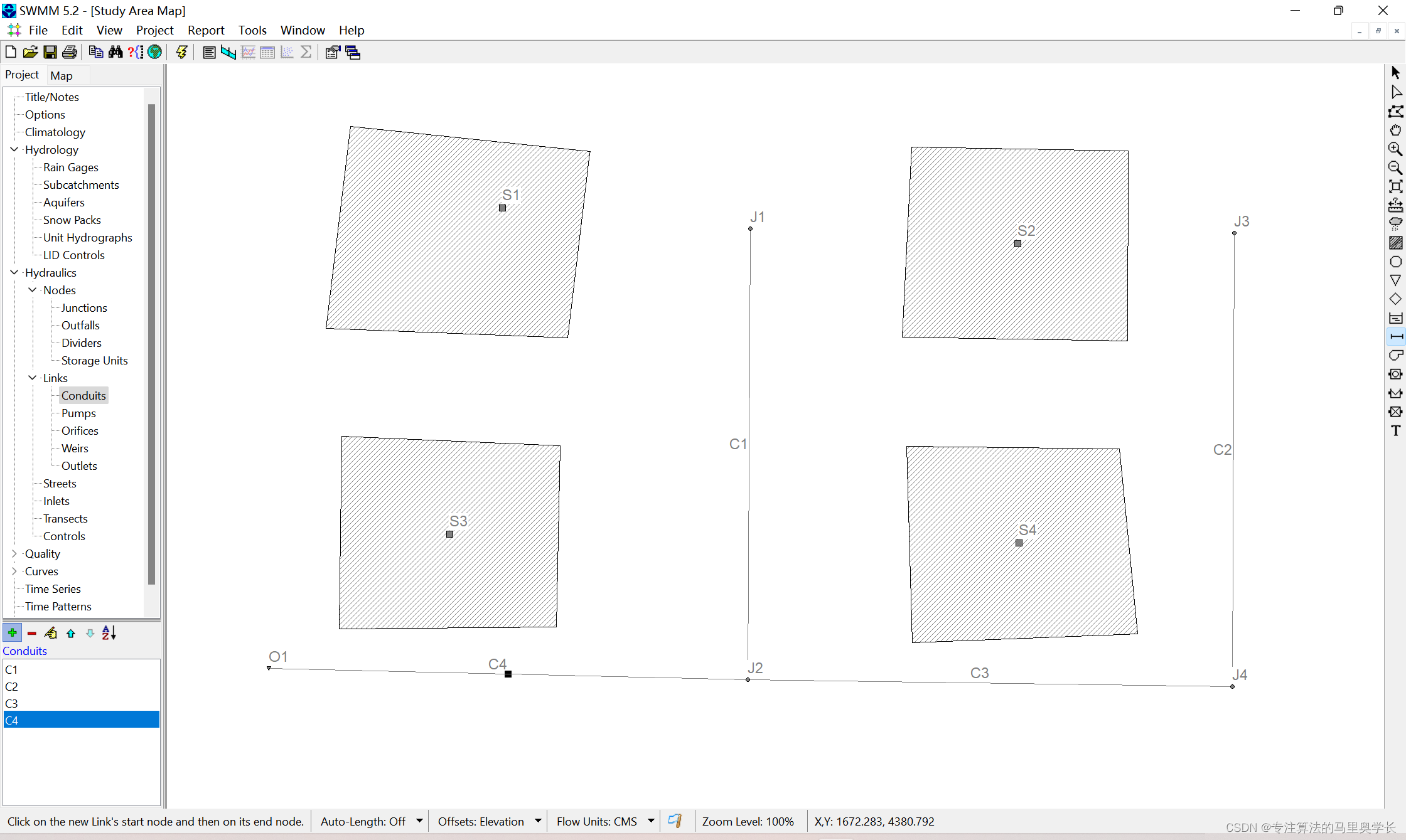

在此可以设置各类设施的展示形式，如子汇水区的填充样式，节点的大小，管渠的长度等等。对于本次这个简易模型，因各类设施并不复杂，因此建议将标签进行展示，设置方法为：Annotation中勾选想要在地图中展示的标签，勾选完成后，展示界面将会变成下面的样子：
在这里插入图片描述
同时，我们经常需要展示管道中的水流方向，同样在这一工具中，点击Flow Arrows，修改Arrow Style，个人习惯使用Filled方式，修改完成后即可在管线之上显示水流方向。需要注意的是此处的方向显示的是在正常无压重力流下，水流的方向，即管道的坡向。
在这里插入图片描述
此时我们就完成了这个SWMM快速入门案例的所有操作。下一篇文章会讲解如何设置各类设施的参数、如何运行模型以及如何查看模型的结果。
