一、参考RFC

https://www.ietf.org/rfc/rfc2018
https://www.ietf.org/rfc/rfc2883.txt

二、SACK选项（RFC2018）

SACK实现的需要发送方和接收方协作。为此，TCP首部实际上定义了两种选项：SACK允许选项、SACK选项。

SACK允许选项，即Sack-Permitted选项，用于标识是否支持 SACK，是在 TCP 连接建立时发送。
SACK选项，则包含了具体的 SACK 信息。

当前所有操作系统都已经默认打开SACK支持了，但也有些系统需要协商。

2.1 Sack-Permitted 选项

也就是SACK允许选项，格式如下：

TCP Sack-Permitted Option:

Kind: 4

+---------+---------+
| Kind=4  | Length=2|
+---------+---------+

SACK_Permitted 选项，该选项只允许在 TCP 连接建立时，有SYN标志的包中设置，也即TCP握手的前两个包中，分别表示通信的两方各自是否支持SACK。

在Linux中可以查看/proc/sys/net/ipv4/tcp_sack文件是否默认打开SACK-Permitted。如果为1，默认打开，SYN包不会再发送这个选项来确认了。

$ cat /proc/sys/net/ipv4/tcp_sack
1

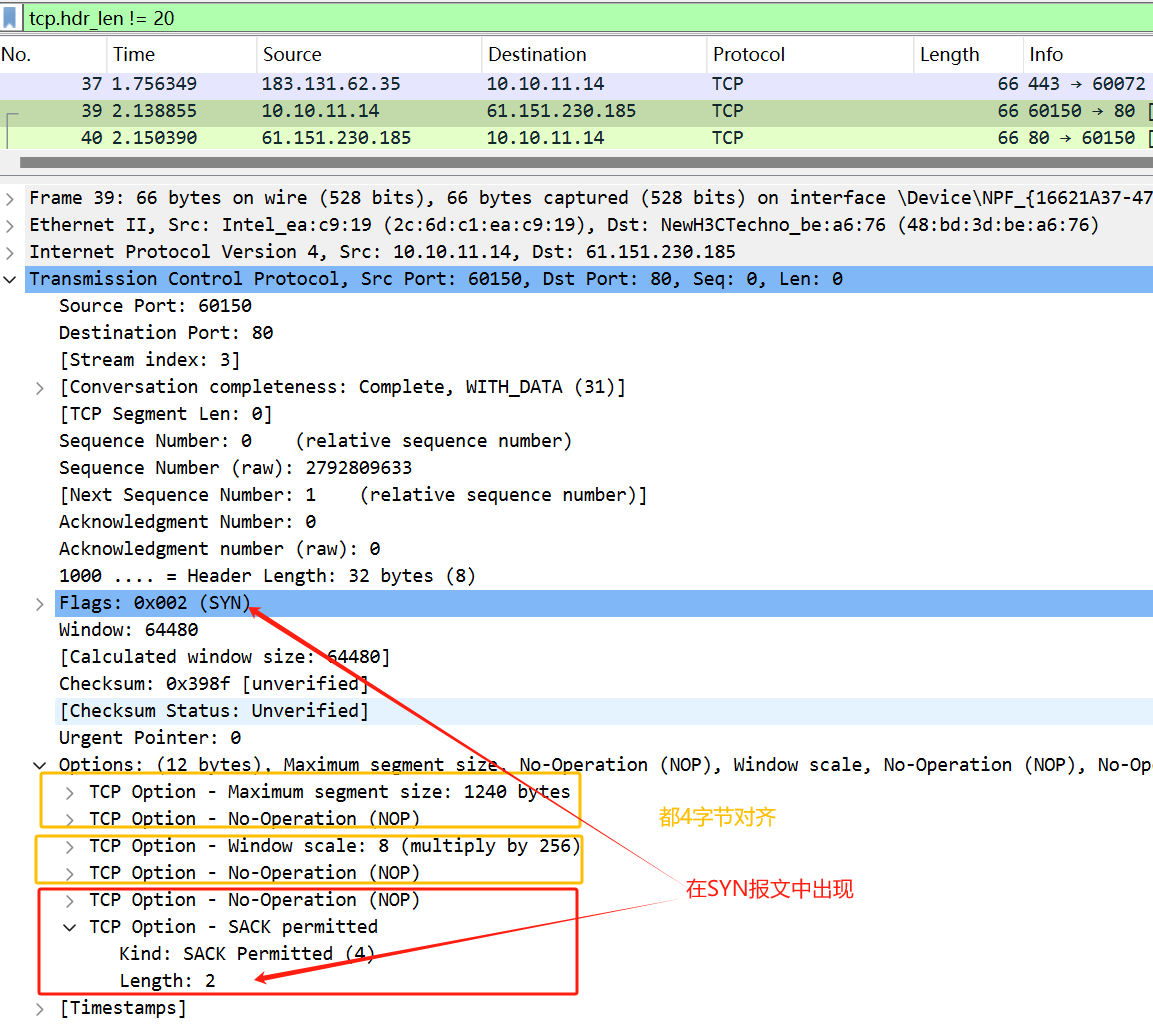

wireshark抓包确认是在SYN包中存在
在这里插入图片描述

Linux 2.2之后默认打开Sack-Permitted，见
（default: enabled; since Linux 2.2) Enable RFC 2018 TCP Selective Acknowledgements
https://man7.org/linux/man-pages/man7/tcp.7.html

2.2 Sack选项

该选项参数告诉对方已经接收到并缓存的不连续的数据块，发送方可根据此信息检查究竟是哪些块丢失，从而发送相应的数据块。
由于整个TCP首部的选项部分不能超过40字节，所以一个ACK段中最多可以容纳4组SACK信息。

       TCP SACK Option:
       Kind: 5
       Length: Variable

                         +--------+--------+
                         | Kind=5 | Length |
       +--------+--------+--------+--------+
       |      Left Edge of 1st Block       |
       +--------+--------+--------+--------+
       |      Right Edge of 1st Block      |
       +--------+--------+--------+--------+
       |                                   |
       /            . . .                  /
       |                                   |
       +--------+--------+--------+--------+
       |      Left Edge of nth Block       |
       +--------+--------+--------+--------+
       |      Right Edge of nth Block      |
       +--------+--------+--------+--------+

Left Edge表示已收到的不连续块的第一个序号，Right Edge表示已收到的不连续块的最后一个序号+1，即左闭右开区间。通过ACK和SACK信息，发送方就可以确定接收方具体没有收到的数据就是从ACK到最大SACK信息之间的那些空洞的序号。

注意两个关键词：已收到， 不连续，SACK信息指明的区间数据已经收到了，不用再重传了。

注意：SACK会消费发送方的资源，试想，如果一个攻击者给数据发送方发一堆SACK的选项，这会导致发送方开始要重传甚至遍历已经发出的数据，这会消耗很多发送端的资源。

2.3 SACK使用示例

2.3.1 如果只有一个Block, 那么left edge应该比ack大

wireshark可以使用tcp.options.sack来过滤
在这里插入图片描述

2.3.2 如果有多个Block, 第一个block的范围不能被SACK的第二个block覆盖

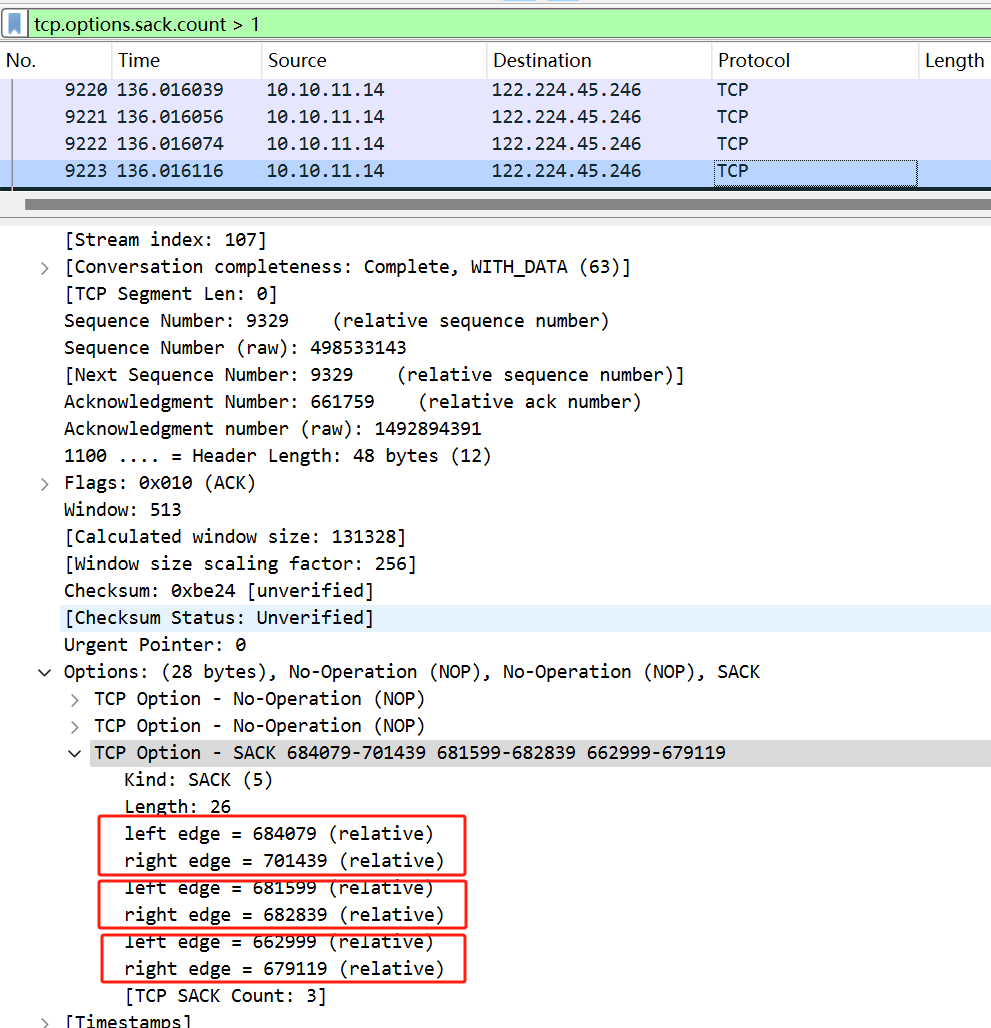

wireshark可以使用tcp.options.sack.count > 1来过滤多个SACK Block的包
在这里插入图片描述

2.3.3 SACK在数据重传时候的应用

考虑有SACK包的一段TCP通信数据

在这里插入图片描述

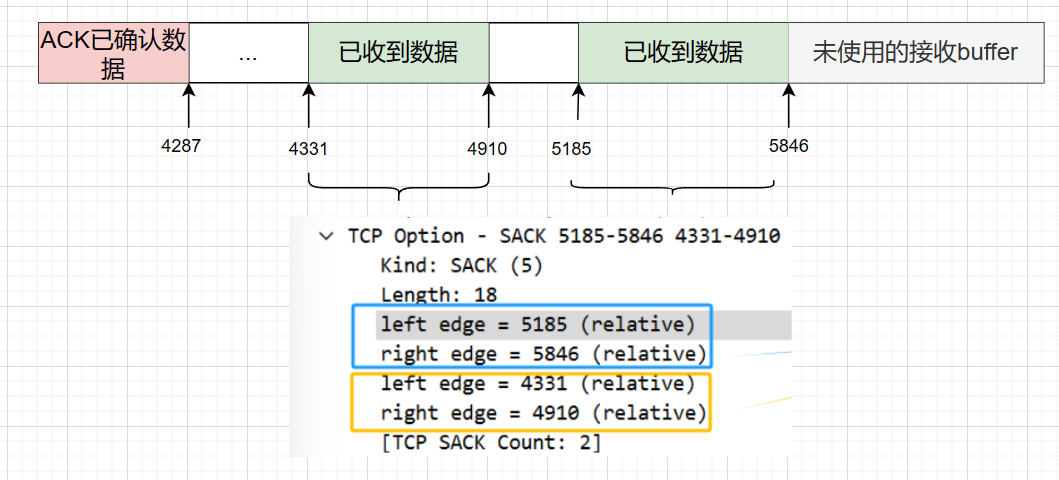

要想接收5846这之前所有的数据，但是已经确认了4287之前的数据。还缺少[4287,5846) 这一段区间数据，但是这一段数据又已经有一部分发送成功了，还缺少[4287, 4330), [4910, 5185)这一部分数据。

在这里插入图片描述

如果双方都支持SACK选项，那么只需要发送[4287, 4330), [4910, 5185)这两段数据即可；如果不支持SACK选项，得必须重发[4287,5846)这一整段数据。

第一部分44字节，第二部分275字节。
在这里插入图片描述

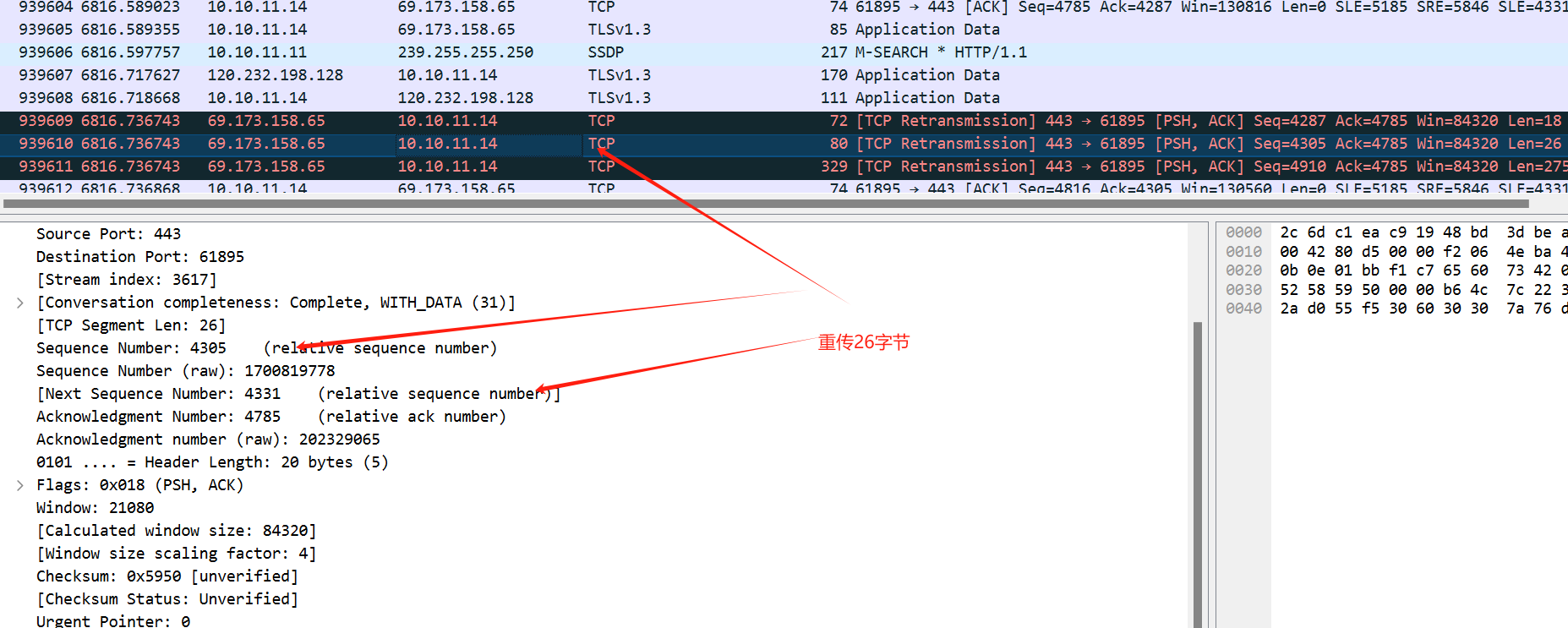

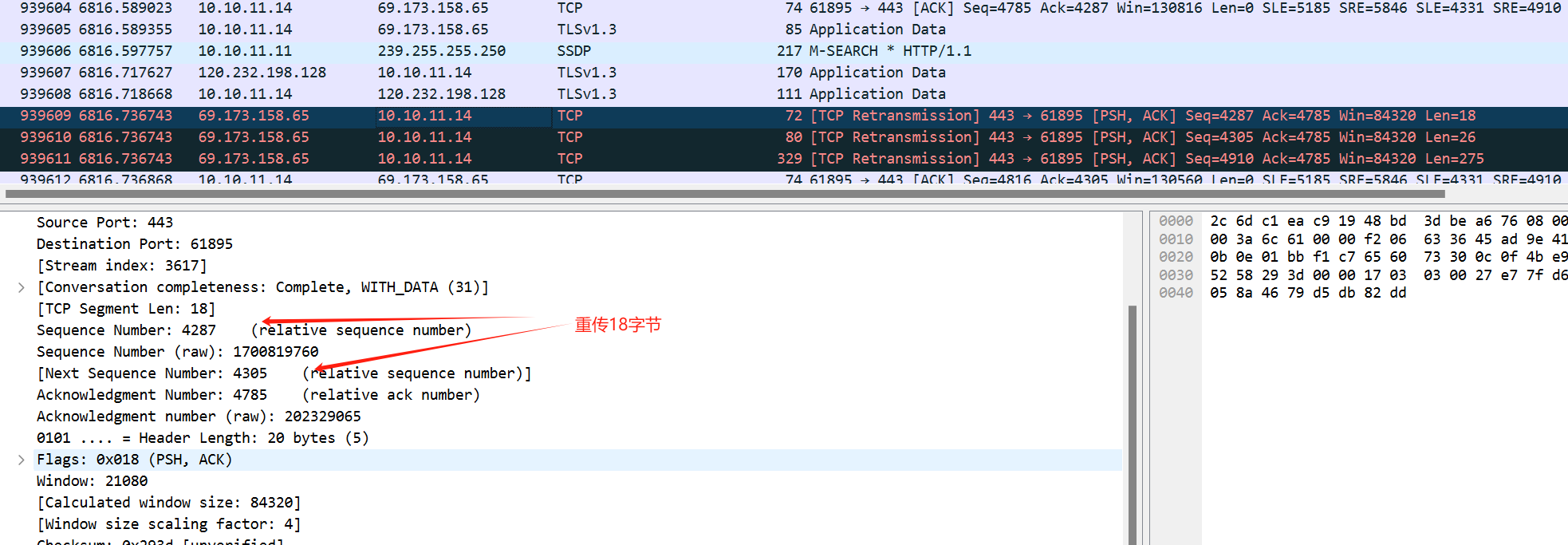

44字节分了2个包发送。
在这里插入图片描述

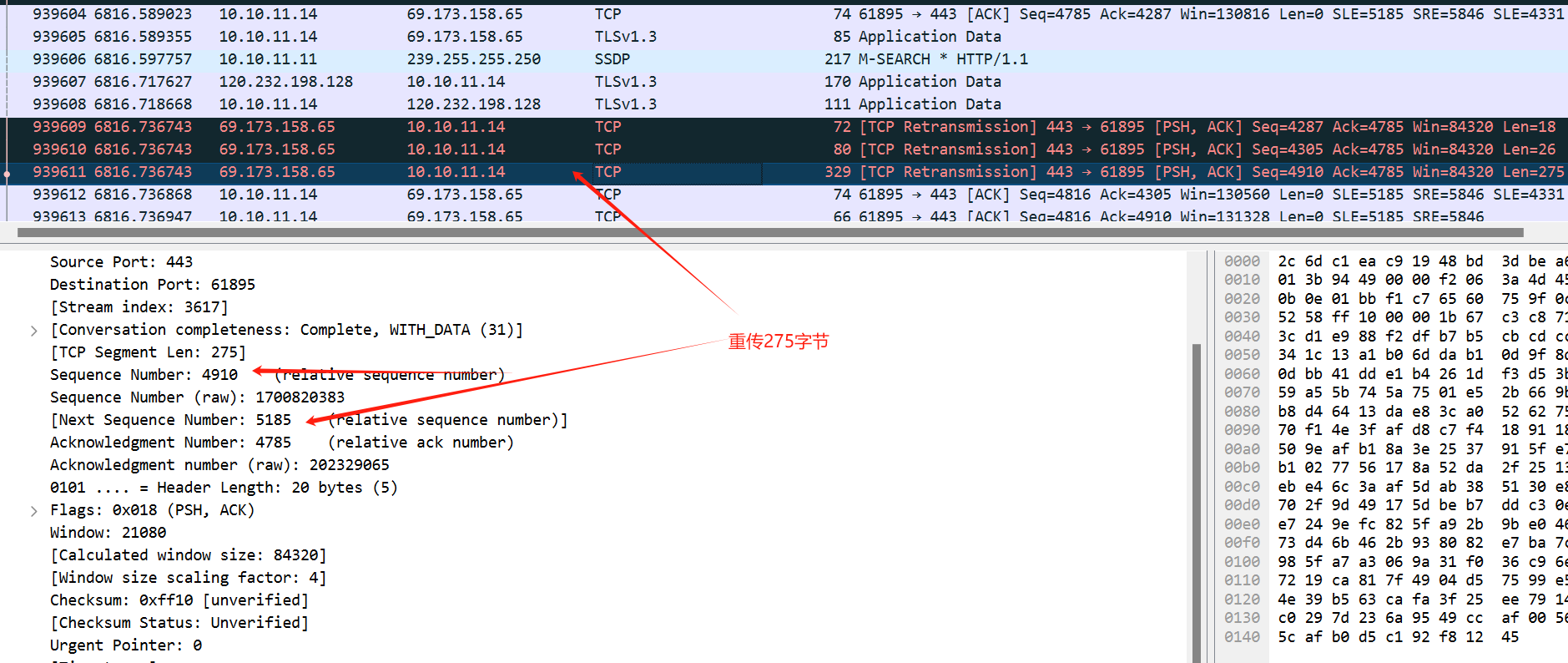

又重传了[4910, 5185)这一部分数据。

对于区间重传的数据seq是可以直接填写的。

对于接收端来说，收到数据要有ACK

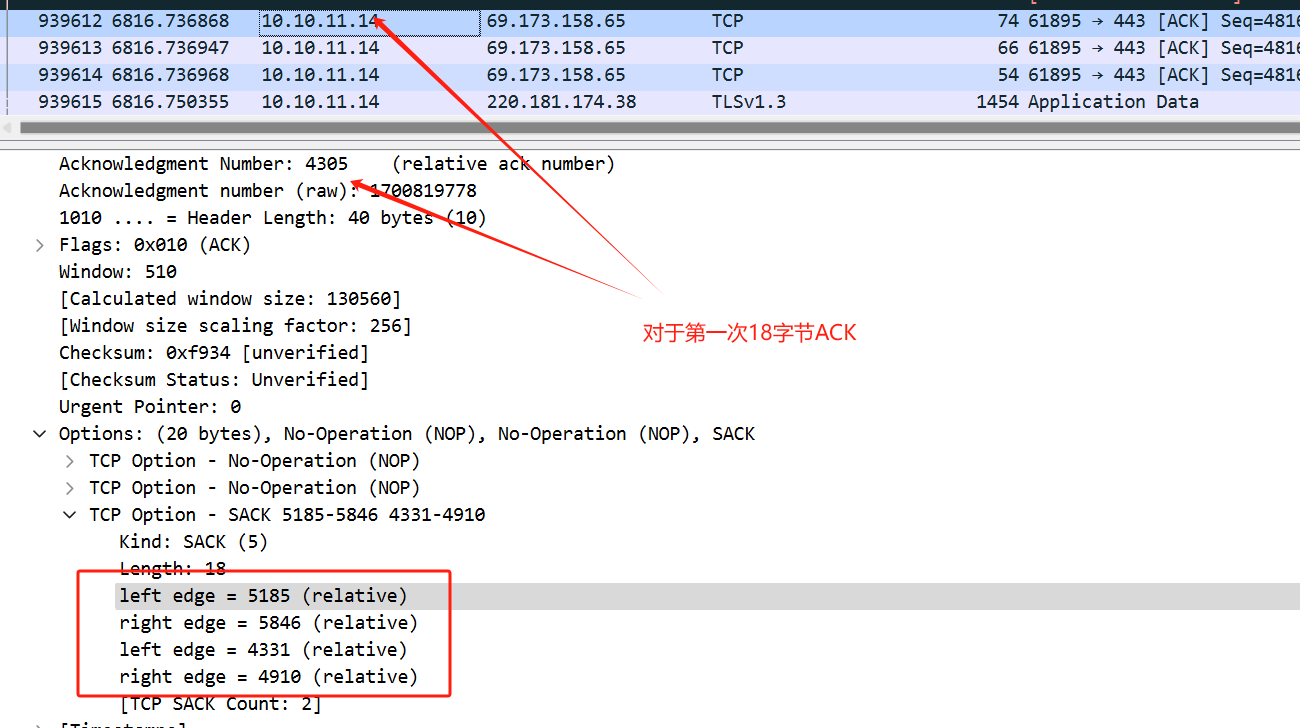

在这里插入图片描述

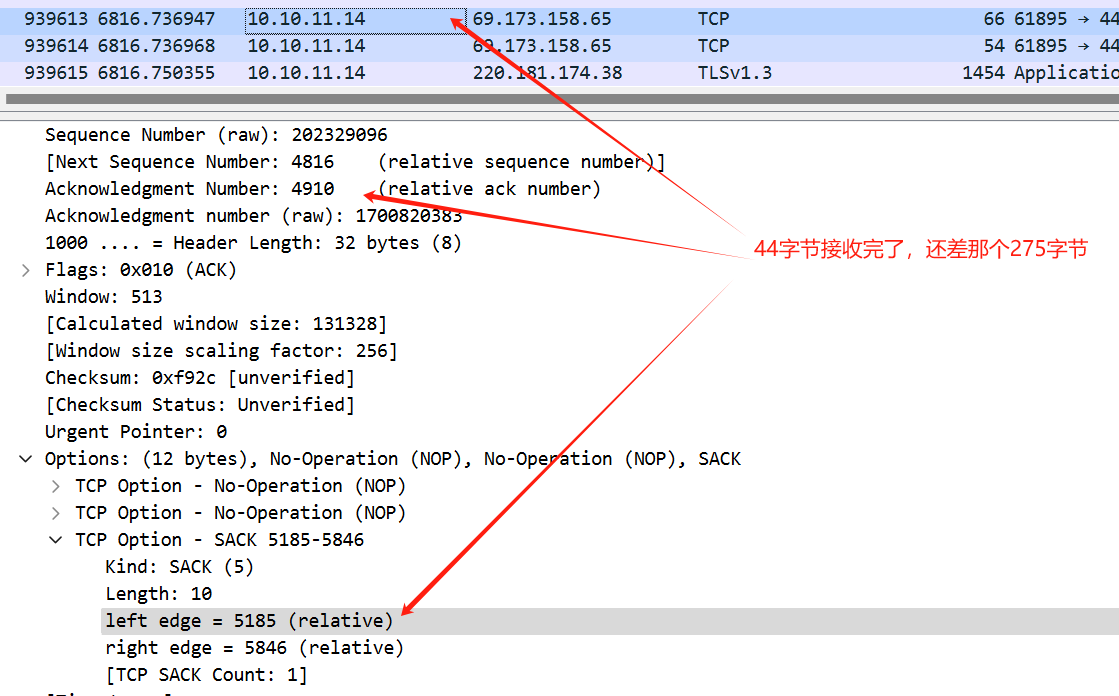

44字节接收完了，还缺275字节。
在这里插入图片描述

最终两部分缺失数据接收完毕。
在这里插入图片描述

结论：在重传数据的时候，可以根据SACK信息，只需要重传44+275字节，而不用重传5846-4287这一段数据了，节省流量。

三、D-SACK（RFC2883）

D-SACK，又叫duplicate-SACK。
RFC2883扩展了RFC2018对SACK选项的定义，来指示接收端收到了重复包(duplicate packet)，并通知发送端。
RFC2883建议在收到重复报文的时候，SACK选项的第一个块(这个块也叫做D-SACK块)可以用来传递这个重复报文的信息。这样允许TCP发送端根据SACK选项来推测不必要的重传。进而利用这些信息在乱序传输的环境中执行更健壮的操作。

这个D-SACK扩展是与原有的SACK选项的实现相互兼容的。D-SACK的使用也不需要TCP连接的双方额外协商(只要之前协商了SACK选项即可)。当TCP的发送方不理解D-SACK扩展的时候会简单的丢弃D-SACK块并继续处理SACK选项中的其他块。

接收端每个重复包最多在一个D-SACK块中上报一次。如果接收端依次发送了两个带有相同D-SACK块信息的ACK报文，则表示接收端接收了两次重复包，因此带有D-SACK块信息的ACK确认包传输丢失的时候重复包信息也会丢失。

在linux中/proc/sys/net/ipv4/tcp_dsack控制发出的报文中是否携带DSACK信息，但是不管该参数设置为何值，对于接收的TCP报文，linux总是会执行D-SACK块的检测处理。当linux检测到D-SACK块信息的时候会尝试撤销拥塞控制对于拥塞窗口的作用。另外在TLP丢包探测中也可以用来做loss probe的丢包探测。

Linux 2.4开始默认支持D-SACK，见https://man7.org/linux/man-pages/man7/tcp.7.html

在这里插入图片描述

3.1 D-SACK的特点：

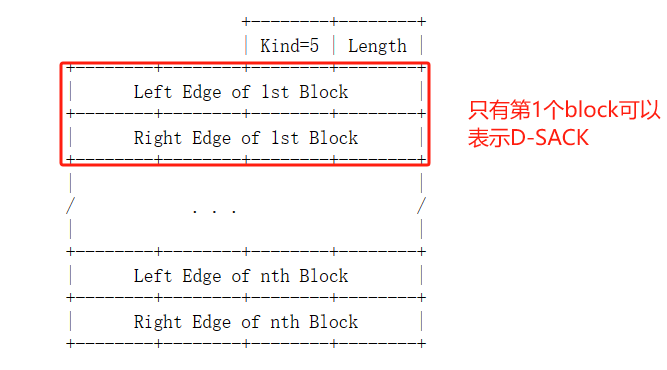

只能是第一个SACK block。即使SACK有多个block也只有第一个block能表示D-SACK，也就是说每个SACK选项中最多有一个D-SACK块。
如果SACK的第一个block的范围被ACK所覆盖，那么就是D-SACK
如果SACK的第一个block的范围被SACK的第二个block覆盖，那么就是D-SACK——相同也算是覆盖。

3.2 D-SACK的意义

可见，引入了D-SACK，有这么几个好处：

可以让发送方知道，是发出去的包丢了，还是回来的ACK包丢了。
是不是自己的timeout太小了，导致重传。
网络上出现了先发的包后到的情况（又称reordering）
网络上是不是把我的数据包给复制了。
可以做拥塞控制。

3.3 抓包示例

接收端在接收到SACK报文的时候，应该把第一个SACK块与这个ACK报文的ack number比较(而不是和当前已经接收到的最大的ack number比较)，如果小于等于ack number则说明是D-SACK块，如果大于ack number则应该与第二个SACK块比较。如果第二个SACK块包含第一个SACK块，则说明第一个SACK块为D-SACK块，如果上面两个条件都不满足说明第一个SACK块是普通的SACK块。

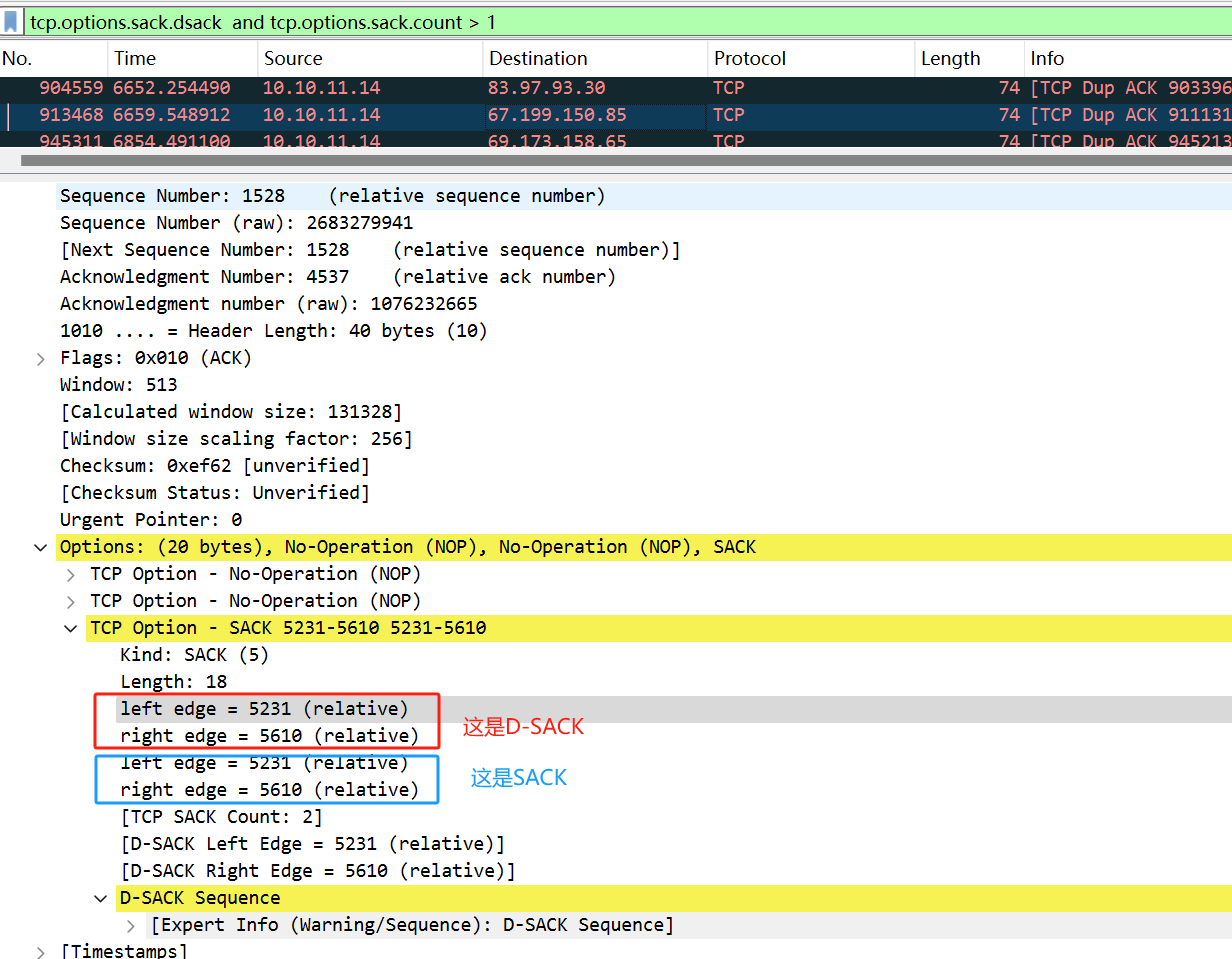

tcp.options.sack.dsack and tcp.options.sack.count > 1 过滤D-SACK组合情况

在这里插入图片描述

3.4 RFC示例

示例一：ACK丢包

下面的示例中，丢了两个ACK，所以，发送端重传了第一个数据包（3000-3499），于是接收端发现重复收到，于是回了一个SACK=3000-3500，因为ACK都到了4000意味着收到了4000之前的所有数据，所以这个SACK就是D-SACK——旨在告诉发送端我收到了重复的数据，而且我们的发送端还知道，数据包没有丢，丢的是ACK包。

Transmitted  Received    ACK Sent
Segment      Segment     (Including SACK Blocks)

3000-3499    3000-3499   3500 (ACK dropped)
3500-3999    3500-3999   4000 (ACK dropped)
3000-3499    3000-3499   4000, SACK=3000-3500
                                    ---------

示例二，网络延误

下面的示例中，网络包（1000-1499）被网络给延误了，导致发送方没有收到ACK，而后面到达的三个包触发了“Fast Retransmit算法”，所以重传，但重传时，被延误的包又到了，所以，回了一个SACK=1000-1500，因为ACK已到了3000，所以，这个SACK是D-SACK——标识收到了重复的包。

这个案例下，发送端知道之前因为“Fast Retransmit算法”触发的重传不是因为发出去的包丢了，也不是因为回应的ACK包丢了，而是因为网络延时了。

Transmitted    Received    ACK Sent
Segment        Segment     (Including SACK Blocks)

500-999        500-999     1000
1000-1499      (delayed)
1500-1999      1500-1999   1000, SACK=1500-2000
2000-2499      2000-2499   1000, SACK=1500-2500
2500-2999      2500-2999   1000, SACK=1500-3000
1000-1499      1000-1499   3000
               1000-1499   3000, SACK=1000-1500
                                      ---------

还有比较多的例子，详细的可以参考 RFC2883。
