MicroLogix1400编程（使用RSLogix 500 + RSLinx Classic Lite）

环境

硬件： Allen-Bradley：MicroLogix1400 1766-L32BXBA
软件： win10

软件安装

RSLogix 500

下载地址: 链接
提取码: hjqy
安装过程需要输入序列号，否则无法完成。
1012123456 或
1012000000

RSLinx Classic Lite

需要使用 RSLinx 连接电脑和plc，RSLinux Classic Lite 为免费版本，可以从官网下载。
下载：链接

RSLinx 连接 plc

1. 使电脑和plc处于同一局域网。
2. 点击 Communications，选择 Configure Drivers。
3. 下拉框中找到 Etherner/IP Driver。
4. 点击 Add New，点击 OK。
5. 由于采用无线连接，点击 Brose Remote Subnet。
6. 输入 plc 的 IP 地址和子网掩码，点击 Apply，点击 OK。

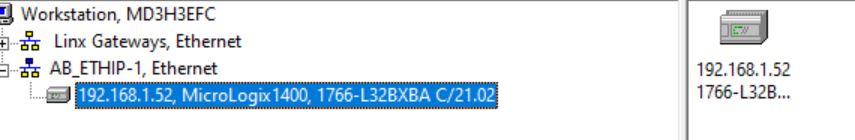

若设备标识前没有叉号，则代表连接成功。

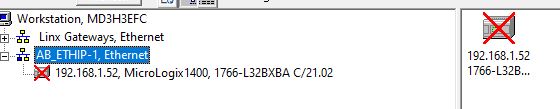

若有叉号，说明连接断开。

参考资料：链接

RSLogix 500 梯形图编程

1. 连接成功后，打开 RSLogix 500。
2. 新建工程：File --> New 选择对应 plc 的类型。
3. 保存工程。
4. 组态通信：Comms --> System Comms，选择对应 plc，点击 OK。
5. 左侧工程管理窗口找到 Controller --> IO Configuration
6. Read IO Config 自动组态IO。
7. 编写梯形图程序。

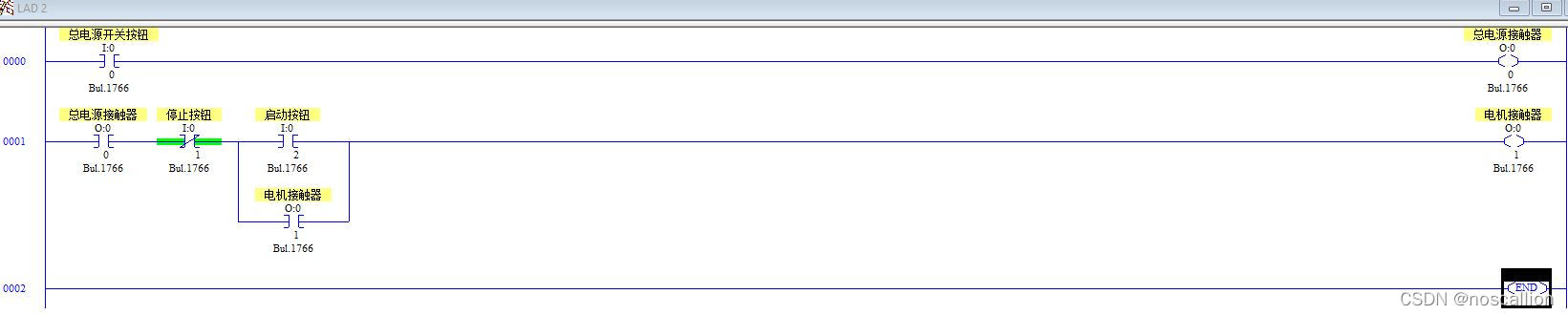

该程序为一个电机启动/停止控制程序。
阶梯一：当总电源开关按钮按下时，总电源接触器闭合。
阶梯二：当总电源接通且启动按钮按下时，电机接触器闭合并保持，电机运转；当停止按钮按下时，电机接触器断开，电机停止。
操作步骤参考：链接

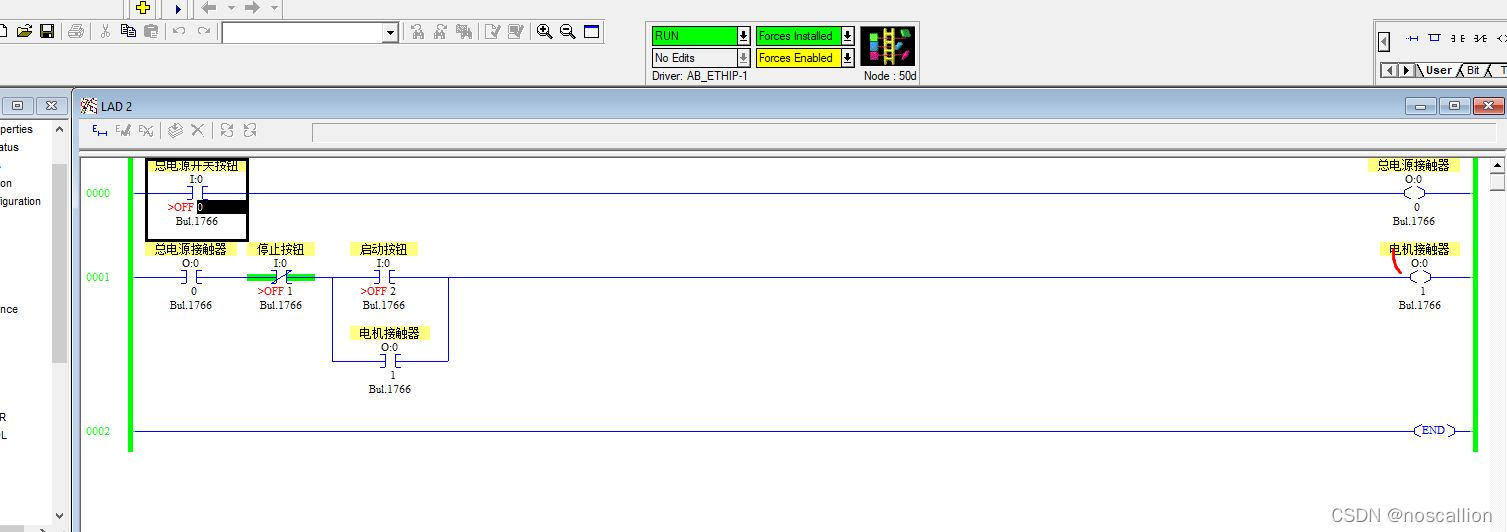

程序成功运行后，程序框两边的竖条会变成绿色。（绿色竖条表示对应的阶梯正在被执行）
可能需要手动在 plc 上切换 prog 和 run 状态。

在相应指令上右键 --> force on/off 可以手动设置其状态。
