欧姆龙plc OMRON SYSMAX CP1H-E 使用 CXONE_V4.60 连接和编程

环境

硬件： 欧姆龙 CP1H-E
软件： win10

CXONE_V4.60安装

一定要看好 cxone 软件的版本，4.30 及以前的版本可能不适用于 win10。
可以在欧姆龙美国的官网下载到试用30天的最新正版软件。
美国官网：链接
需要提供邮箱等信息，然后它会把下载链接和 Licence Key 发到你的邮箱，直接下载安装即可。

CXONE 连接 PLC

启动 cxone

安装完成并且重启之后会发现哪里都找不到这个软件，只是在控制面板的删除程序列表里存在。
此时需要安装一个 Everything 搜索软件，很好装，直接百度就可以。

在 everything 中搜索 cx-programmer，会找到一个以该名称命名的文件夹，点进去，里面会有一个
CX-Programmer 文件，双击打开即可。

连接 plc

1. 类似于其他 plc 编程软件，点击文件–> 新建。

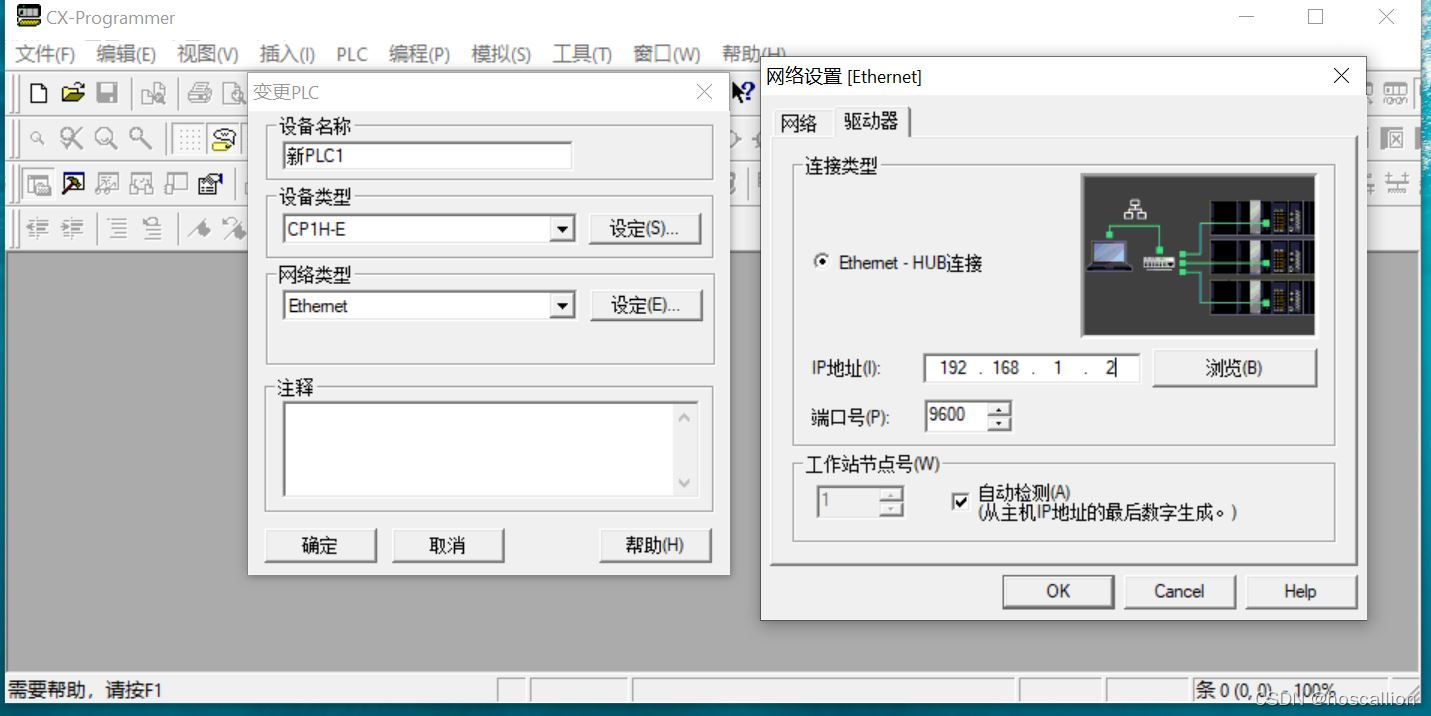

2. 在弹出框中进行类型和连接方式设置。这里采用的是无线连接。注意要保证 plc 和电脑在同一局域网中。

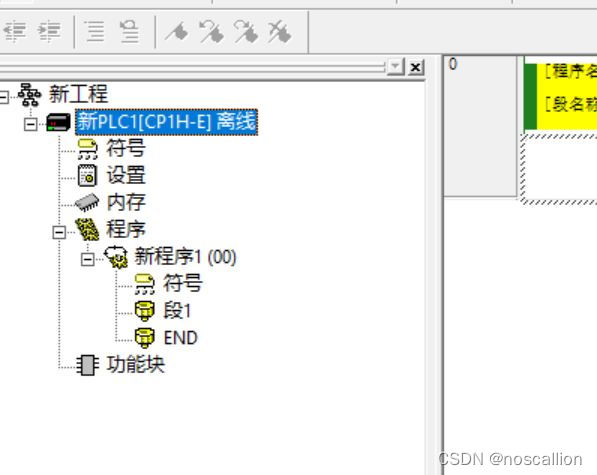

3. 点击 ok 进行确认后，发现设备处于离线状态。

4. 右击离线那一行，选择在线工作。

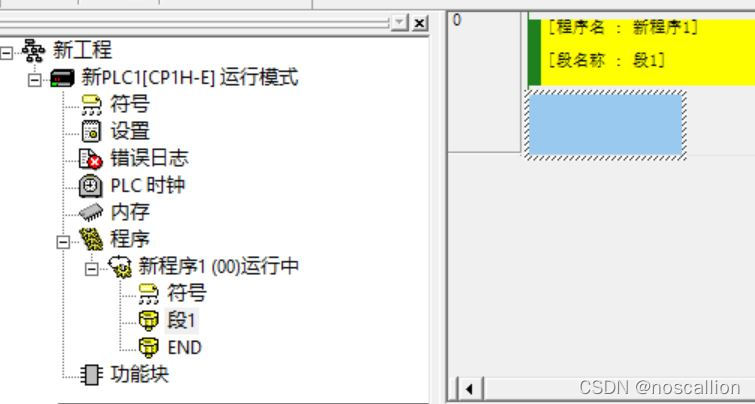

如果型号和 ip 设置没问题，并且电脑和 plc 位于同一局域网，此时应该显示为运行模式。

梯形图程序测试

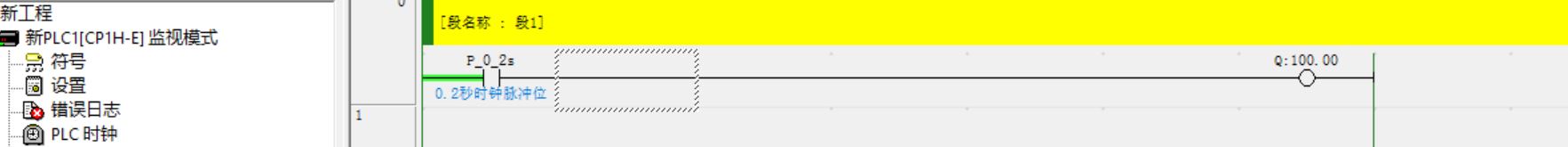

一个简单的闪烁电路：

1. 键入 ldcf101。（0.2s脉冲）
2. 键入 out100.00。（输出）
3. 点击工具栏编译按钮。
4. PLC --> 传送 --> 到PLC。
5. PLC --> 操作模式 --> 运行。

此时 PLC 第一个输出口指示灯不停闪烁表示程序运行成功。
