Panasonic: FP-X0 L30R 使用 FPWIN GR7 通讯及编程

环境

硬件： 松下 FP-X0 L30R，USB-AFC8503/8513编程电缆。
软件： win10。

安装 FPWIN GR7

参考：链接

连接PLC

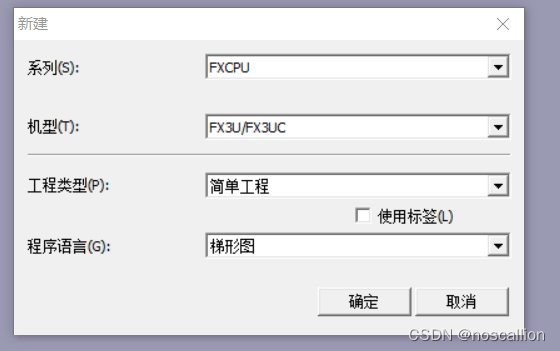

新建工程，选择对应型号。点击通信设置，选择设备管理器中显示的COM端口。

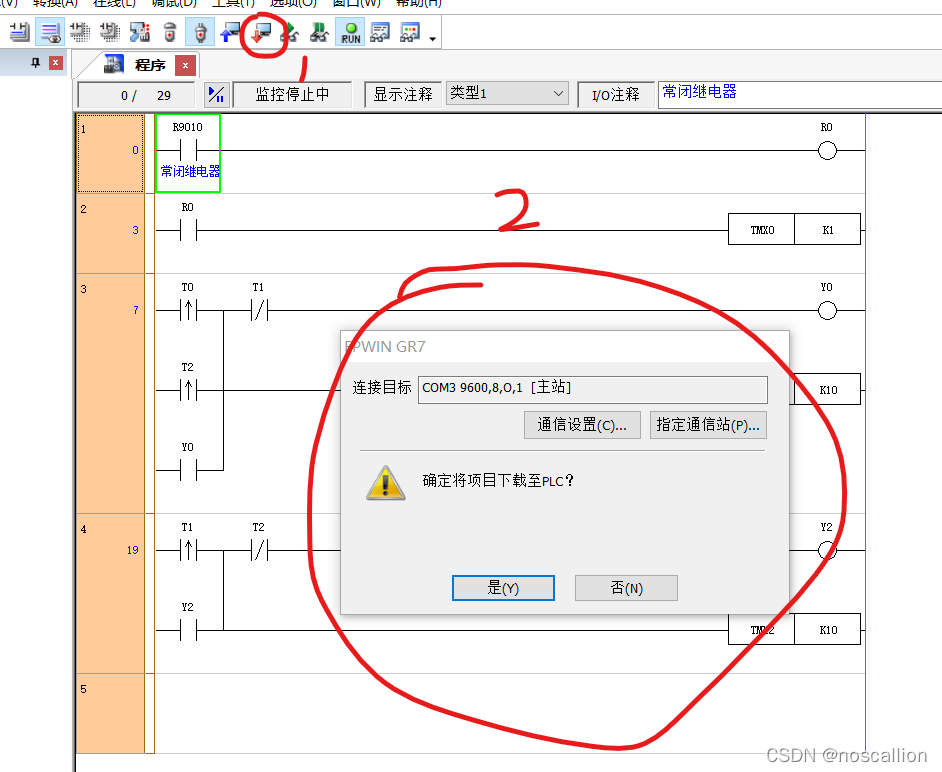

程序编写完成后，点击下载程序，将其下载到PLC。

程序

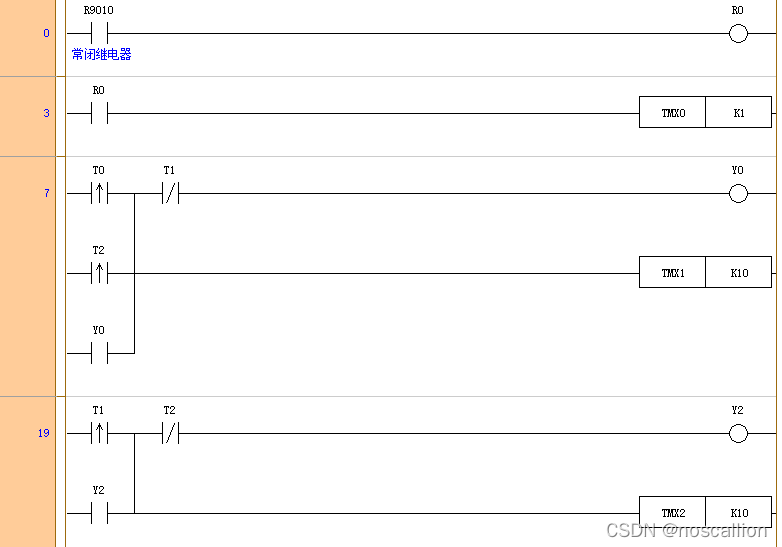

该电路实现两个输出指示灯交替点亮。

用到的器件
特殊继电器

• R9010-常开继电器
• R9011-常闭继电器

定时器

• TMX-100ms
• TMY-1000ms
• TMR-10ms
• TML-1ms

定时器默认地址为T0~T1007

中间继电器

R0
