本文通过华为路由器配置案例详细介绍了BGP的路由反射器和联盟方案。首先，配置路由反射器R3使得R1与R5的loopback地址能通信，接着设置联盟AS 200，成员AS为1000和2000，调整BGP参数以解决路由优选问题。最后，通过在特定路由器引入OSPF路由实现了所有设备的全互通。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

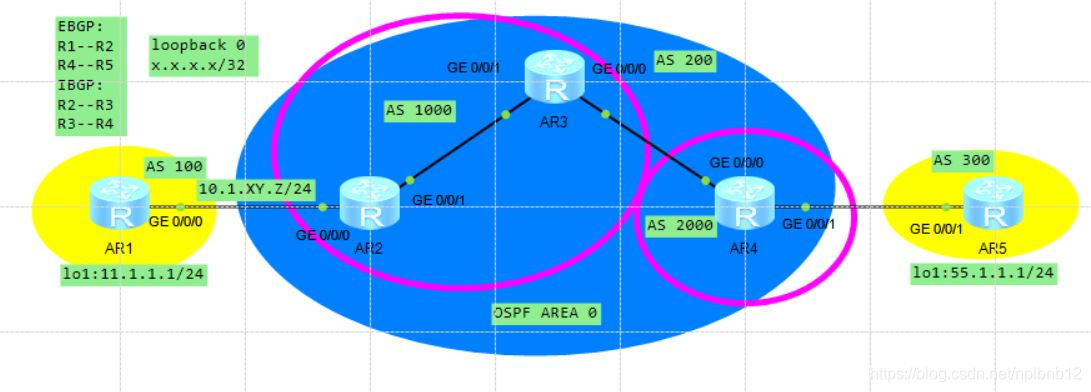

拓扑图：

要求：

（1）路由反射器：R3设置为RR，使得R1的loopback1与R5的loopback1通信

（2）联盟：联盟AS为200，成员AS为1000，2000；R2—R3为联盟IBGP，AS为1000；R3—R4为联盟EBGP，AR4的AS为2000；实现R1的loopback1与R5的loopback1通信

1、基础配置，配置接口地址、OSPF，AR1、AR5的BGP配置

AR1:

int lo0

  ip address 1.1.1.1 32

int lo1

  ip address 11.1.1.1 24

int g0/0/0

  ip address 10.1.12.1 24

  quit

ip route-static 2.2.2.2 32 10.1.12.2



bgp 100

  router-id 1.1.1.1

  peer 2.2.2.2 as-number 200

  peer 2.2.2.2 connect-interface lo 0

  peer 2.2.2.2 ebgp-max-hop

network 1.1.1.1 32

network 11.1.1.1 24

network 10.1.12.1 24



AR2:

int lo0

  ip address 2.2.2.2 32

int g0/0/0

  ip address 10.1.12.2 24

int g0/0/1

  ip address 10.1.23.2 24

  quit

ip route-static 1.1.1.1 32 10.1.12.1



ospf 100 router-id 2.2.2.2

  area 0

network 2.2.2.2 0.0.0.0

network 10.1.23.2 0.0.0.0



AR3:

int lo0

  ip address 3.3.3.3 32

int g0/0/1

  ip address 10.1.23.3 24

int g0/0/0

  ip address 10.1.34.3 24



ospf 100 router-id 3.3.3.3

  area 0

network 3.3.3.3 0.0.0.0

network 10.1.23.3 0.0.0.0

network 10.1.34.3 0.0.0.0



AR4:

int lo0

  ip address 4.4.4.4 32

int g0/0/0

  ip address 10.1.34.4 24

int g0/0/1

  ip address 10.1.45.4 24

  quit

ip route-static 5.5.5.5 32 10.1.45.5



ospf 100 router-id 4.4.4.4

  area 0

network 4.4.4.4 0.0.0.0

network 10.1.34.4 0.0.0.0



AR5:

int lo0

  ip address 5.5.5.5 32

int lo1

  ip address 55.1.1.1 24

int g0/0/1

  ip address 10.1.45.5 24

  quit

ip route-static 4.4.4.4 32 10.1.45.4



bgp 300

  router-id 5.5.5.5

  peer 4.4.4.4 as-number 200

  peer 4.4.4.4 connect-interface lo 0

  peer 4.4.4.4 ebgp-max-hop

  import-route direct
