5.7.3 UDP协议格式（二）使用Wireshark分析UDP用户数据报

我们通过对Wireshark采集的UDP用户数据报进行分析，判定一下UDP用户数据报报文接收的是否正确，这里我们首先要对Wireshark采集到的UDP数据的含义。

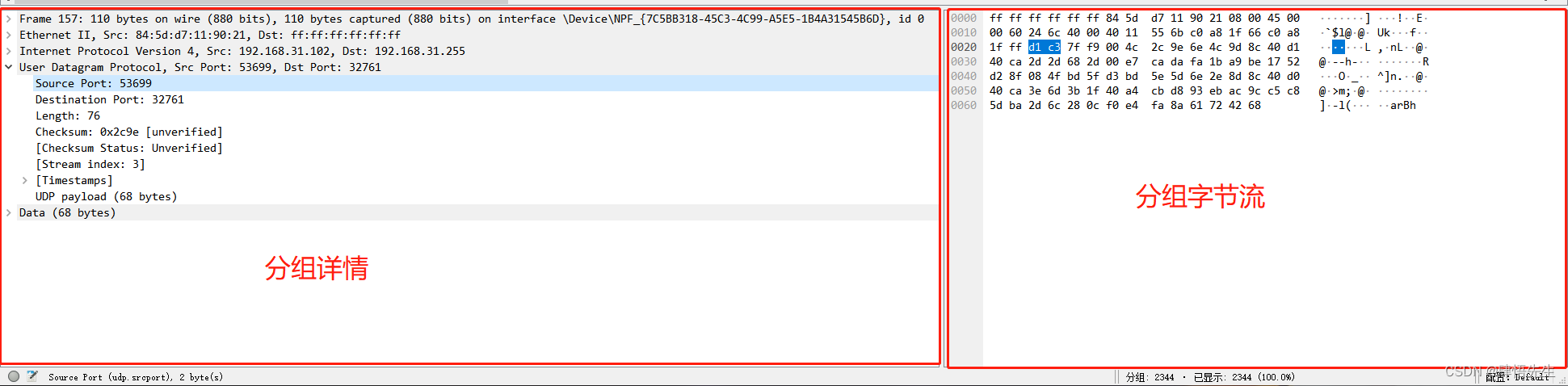

如图

Wireshark

其中分组详情面板中显示的是采集到数据的基本信息，包括数据报采集的时间、报文长度等，采集到的数据以十六进制数据在分组字节流面板中显示。

  1. 以太帧格式的信息：

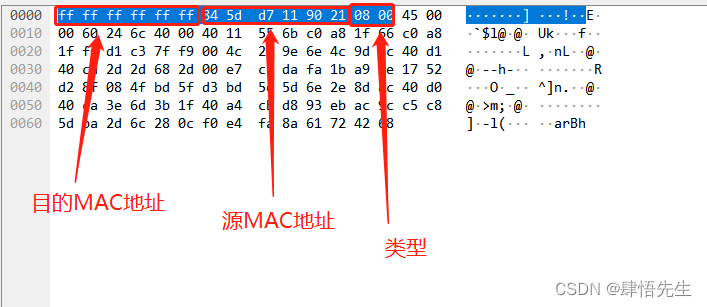

    如图

    帧

    分组字节流面板中前14个字节的信息是以太帧的信息，其中前六个字节是目的MAC地址，紧接着的六个字节是源MAC地址，再接着的两个字节0800表示的是网络层携带的数据类型是IP数据报，这里我们需要注意的是帧尾的4字节的CRC校验和Wireshark软件是没有采集的，因为网卡没有提供CRC的信息给软件的捕获引擎，所以帧的总长应该是110+4字节114字节，符合最短的以太网有效帧长。

  2. IP数据报首部

    Wireshark中捕获的IP数据报的详细信息参看（
