关于ESP32C3的PCB设计踩坑记录

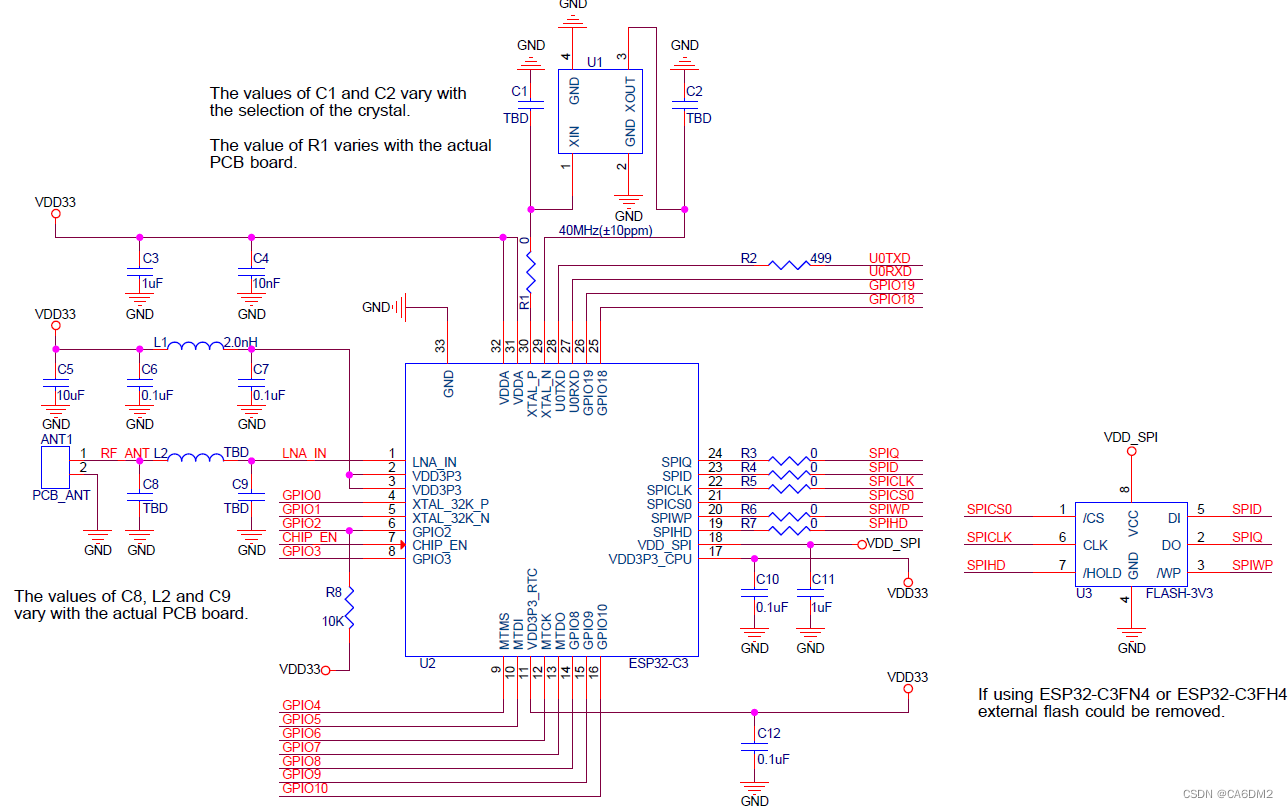

上图为官方的ESP32C3硬件设计指南，需要注意的是EN要接10K上拉电阻。

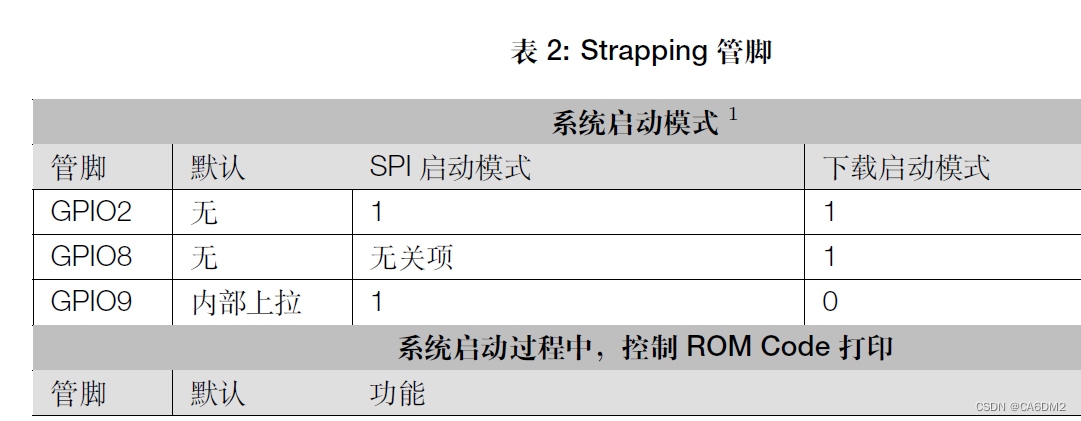

GPIO8建议直接接10k的上拉电阻，经过实际测试GPIO2可以悬空，但是官方推荐接上拉电阻，不接上拉电阻GPIO2可以作为普通GPIO使用，不影响刷写。SPI FALSH连接电阻可以不接可以是0欧或者100欧，WROOM模组使用的是100欧，其他PCB有直接连接的也不影响。LNA_IN（天线）引脚用不到的话可以不接。UOTXD使用470欧也可以正常刷写，470欧在立创商城有基础库。
2M的SPIFLASH使用ZD25WQ16BTIGR可以正常运行（DIO两线模式），这个SPIFLASH比较便宜，尽量使用需要外置FLASH的ESP32C3，因为内置FALSH的比较贵，快赶上模组的价格了。

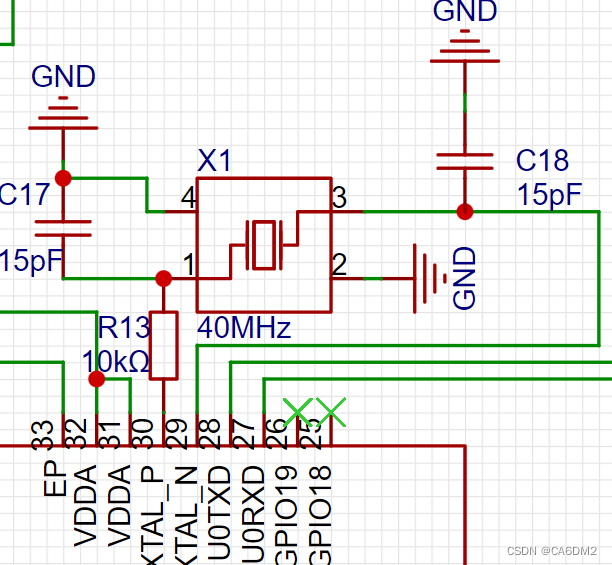

画图的时候晶振连接电阻选错了，一直复制黏贴，连接电阻直接变成了10K，刷写没任何反应，一定要换成0欧。
然后换成0欧之后能刷进去，但是一直重启，可以看一下这个帖子https://www.esp32.com/viewtopic.php?p=78804
刷写后一直报晶振毛刺检测重启 GLITCH_RTC_RST，根据这个贴子和其他PCB设计晶振的地和PCB的地最好不要紧密相连，根据帖子建议直接把两个15pf电阻拆了，然后芯片可以正常工作了。

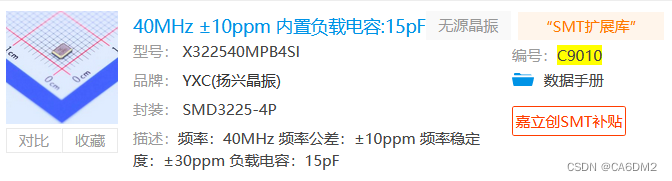

最后看来以下晶振的选择（ESP32C3只能用40MHZ晶振）：

我去，内置15pf电容，好像不需要再外接电容。怪不得把外置电容全拆了就正常了。
