Lattice MachXO2-UMF学习笔记

       最近在研究MachXO2芯片的On-chip Flash，除了我们所知道存储比特流的用途，看还有什么是可以给用户使用的。

1. CPLD的存储单元

        MachXO2芯片包含两种内部的存储单元：SRAM 和 Flash。

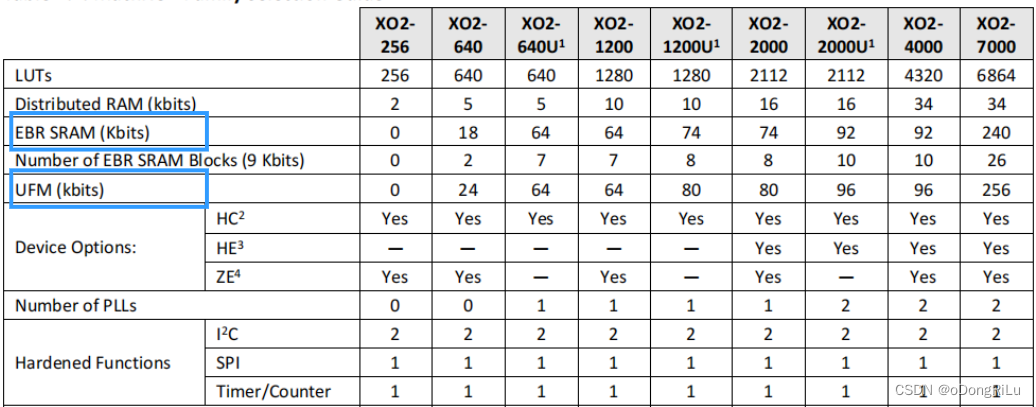

        下图为MachXO2中，ERB SRAM和UFM的配置容量。

1.1  Flash

        CPLD中的Flash也可以成为On-chip Flash或Internal Flash Memory，是非易失性存储器。与FPGA不同，Flash是位于CPLD内部的存储单元。

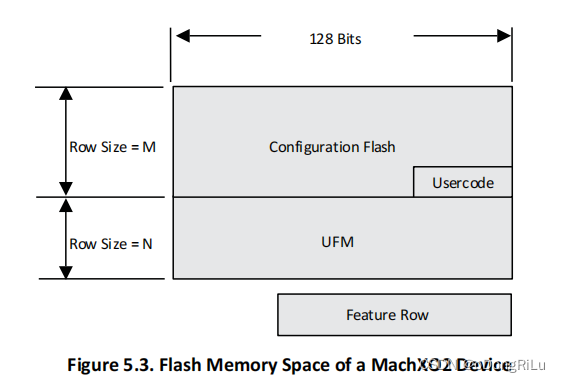

       On-chip Flash中提供了三个独立的扇区：

•       Configuration Flash
•       User Flash Memory (UFM)
•       Feature Row

       Configuration Flash用于存储压缩的Configuration Data。

       UFM可作为Configuration Flash的扩展、或存储EBR初始化数据、或作为一般闪存给用户存储数据使用。

       Feature Row是与芯片特征配置和芯片运行状态有关的数据，不要轻易改写。

1.2 SRAM

       SRAM中存储的是active configuration，即现行配置，芯片中正在运行的配置。SRAM本质上是定义FPGA行为的“熔断器”，是掉电易失的，因此需要每次上电后从On-chip Flash中加载数据进行配置。

2. UMF

2.1 UFM特性

容量：24~256 kbits（2000-HC为80kbits）

寿命：100,000次写循环

访问：可通过WISHBONE, SPI, I2C 和 JTAG接口访

UFM是芯片中提供的一个硬核资源，是用户可读写的内部Flash。其中只有在MachXO2 640及以上的芯片才包含UFM。

注：

（1）UFM执行Erase后为0（表现为只能0改写为1，不能1改写为0，要改写为0只能Erase）

（2）UFM要先执行Erase，再执行Write，这样才能改写成功

2.2 UFM用途

        UFM是CPLD芯片内部Flash的一个扇区，除作为Configuration Flash的扩展或EBR初始化存储之外，还可以作为一般闪存给用户存储数据使用。

Configuration Flash的扩展

        一般情况下，On-chip-flash中用于存储Configuration Data的Configuration Flash扇区是足够大的，只要设计中不要包含非常多的预初始化EBR数据，Configuration Data就不会溢出。虽然溢出是极少情况，但是当发生溢出时，可以用UFM来存储溢出数据。

EBR初始化存储

       EBR：Embedded Block RAM

        Diamond软件默认会将EBR初始化数据存放在Configuration Flash扇区，当Diamond Spreadsheet View’s Global Preferences的配置中设置CONFIGURATION为CFG_EBRUFM，Diamond软件就会从第一个Page开始存储EBR初始化数据。

        当EBR初始化为全零时，是不会占用UFM资源的，因此为了最大化UFM的数量，可以将EBR初始化为全零模式。

一般闪存

        如果将UFM作为一般存储单元给用户使用，则需要防止Configuration Data溢出到UMF，需要在Diamond Spreadsheet View’s Global Preferences的配置中设置CONFIGURATION为CFG选项。

        当UFM作为一般闪存使用时，可以芯片提供的外部接口去访问，比如MCU可以通过I2C去读写UFM，还可以由用户自己通过编写程序去获取UFM的内容。

2.3 UFM访问接口

        MachXO2器件的可以访问UFM的外部接口：SPI, I2C 和 JTAG，以及内部WISHBONE总线接口，各端口优先级如下，高优先级可以打断低优先级：

1. JTAG Port

2. Slave SPI Port

3. I2C Primary Port

4. WISHBONE Slave Interface

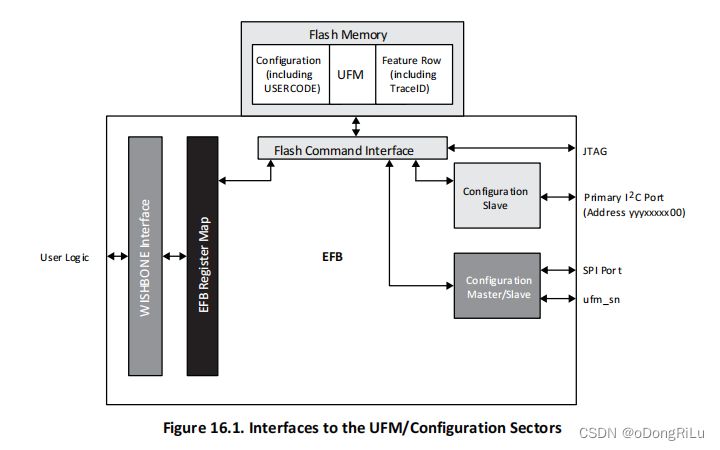

       虽然MachXO2提供了多个接口访问Flash，但是Flash的对外接口确实统一的，如下图16.1所示为 Flash Command Interface。Flash Command Interface通过解析不同的命令，来决定要访问的扇区和要执行的操作。

         User-Logic为用户自己编写的逻辑，这就说明，用户逻辑可以通过编写符合WISHBONE总线时序的程序，去访问Flash。

（注意：这里需要说明I2C Primary Port不是指主从，而是主要I2C端口，lattice中其实有连个I2C端口，Primary I2C和Secondary I2C，主要接口和辅助接口的意思，这两个I2C都也里设置为主从。区别就是Primary I2C是芯片已经预先分配好接口的，不可改变，而Secondary I2C的端口需要用户分配，两个I2C可访问的位置不一样，只有I2C Primary Port可以访问Flash Memory。）

2.4 UFM访问控制

        UFM是以page为单位组织的Flash扇区，每个page包含128位，共16字节。

        因此UFM不能进行字节寻址，必须以page为单位进行读写，并且自动增量地址。如果需要修改某个字节，需要先将page全部读出，然后修改特定字节，再将整个page的数据写入。

        注意：Flash的擦除是以扇区为单位进行的，因此擦除只能选择擦除整个UFM扇区的内容。

        所以当要擦除UFM之前，应先读出UFM的内容作为备份。

2.5 UFM访问应用

       图16.1可知，I2C, SPI以及WISHBONE总线接口都是EFB中的硬核资源，那么在实际调用中需要使用Diamond软件来调用EFB，根据实际需要引出需要的接口，以使用外部接口I2C，内部使用  WISHBONE总线接口为例，说明如何调用。

2.5.1 软件Global Preferces配置

       首先使用I2C要在软件中使能I2C端口。因为I2C端口作为系统端口是可以作为一般IO使用的，默认设置就是当做普通用户IO使用。

        其次UFM作为一般闪存给用户使用，那么就要保证UFM不会被Configuration Data溢出占用。

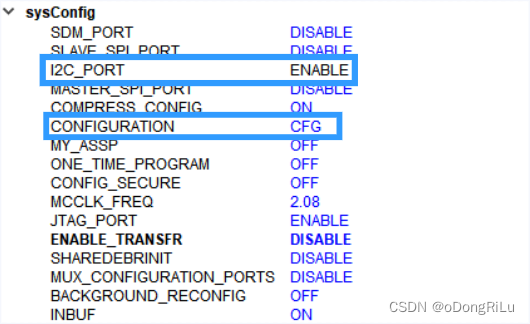

        因此在Diamond软件中，需要将Spreadsheet View-->Global Preferces做如下配置，如下图所示：

2.5.2 EFB例化

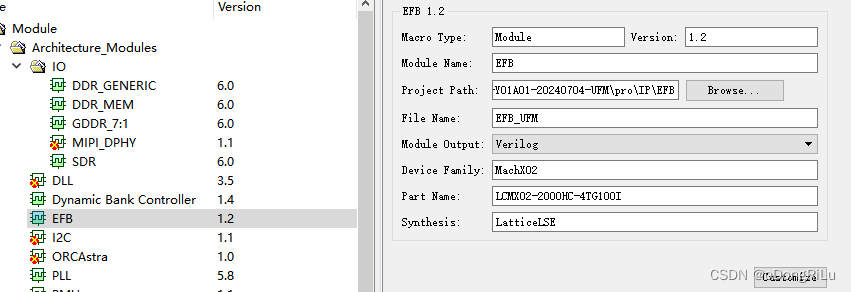

        Diamond中，选择Tools-->IPexpress-->EFB，根据需求填好Project Path, File Name, Module Output，然后点击Customize，如 图 2.5.1。

                                                                         图 2.5.1

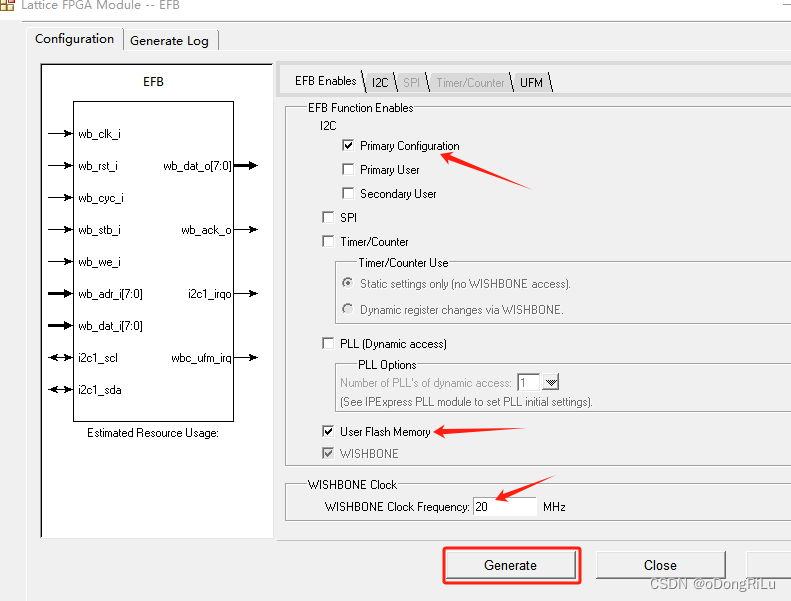

         此时将出现“EFB配置”对话框，如图2.5.2所示，EFB窗口的左侧显示了与每个IP函数关联的I/O，使能不同的IP会出现对应的IP端口。我们需要使能Primary I2C的Configuration功能, 使能User Flash Memory，再设置WISHBONE总线频率。

          使能Primary I2C是通过I2C向UFM读写数据，因为只有Primary I2C的Configuration功能才能访问到UFM（见2.3小节的图16.1）。

                                                                     图 2.5.2

       选择I2C配置页面，如图 2.5.3所示。

       注意这里有两个I2C配置，如图2.5.3中方框标出，左侧Primary I2C的总线频率、I2C地址是可以用户配置的，这个I2C是不能访问UFM的。右侧UFM/Configuration I2C是可访问UFM的，它的地址是固定的100000不可改变，I2C总线频率与左侧配置相同。

        设置Primary I2C频率和地址，I2C可以选择7bit寻址或10bit寻址。最后Generate，例化EFB成功。

                                                                       图 2.5.3

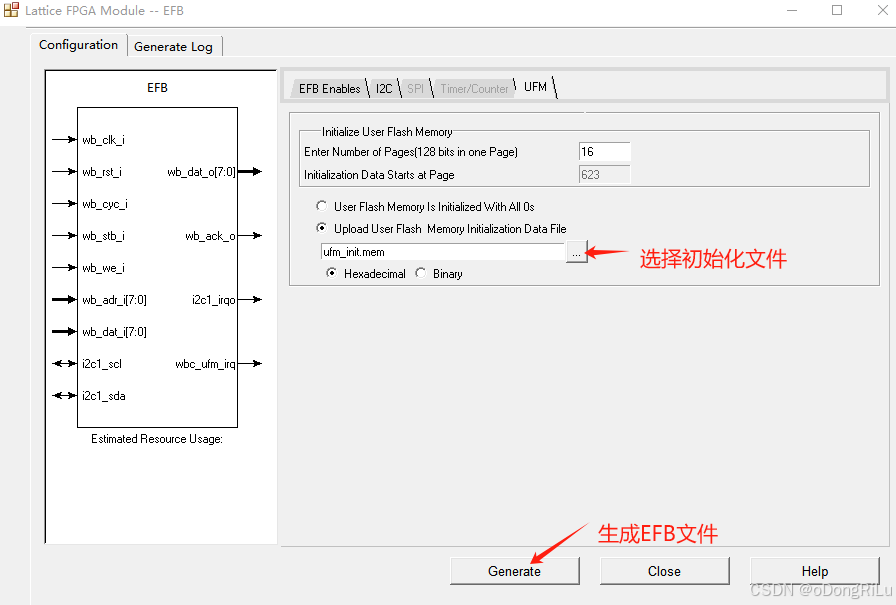

      选择UFM配置页面，如图2.5.4所示，分配使用的page数量，根据需要选择UFM的初始化方式，初始化为0或者可以指定初始化文件。

注意使用的page数量填好后，自动产生分配好的起始页面Initialization Data Starts at Page，是从UFM的后端开始分配。因为如果要使用UFM去存储EBR的初始化数据，是从UFM前端开始分配，这也有效防止了两种数据的重叠。

                                                                             图2.5.4

       产生的EFB的sym和tmp文件如下，前缀wb为WISHBONE总线接口，前缀i2c为I2C接口，_irqo为中断信号。

2.5.3 UFM初始化文件

 图2.5.4中，在设置使用UFM的page数目下方，显示用户分配的UFM的初始化有两种方式：

1. 初始化为全0

2. 使用.mem初始化文件初始化

下面介绍使用.mem文件初始化，.mem文件格式支持二进制和十六进制，每一行就是一个page数据（16Bytes）,因此初始化几页就写几行数据。

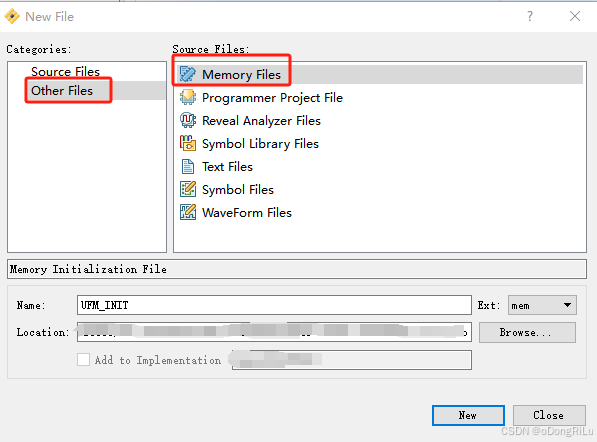

（1）Diamond中选择File-->New

在弹出界面中，左侧选择Other Files，右侧选择Memory Files，填好初始化文件，选择新建New。

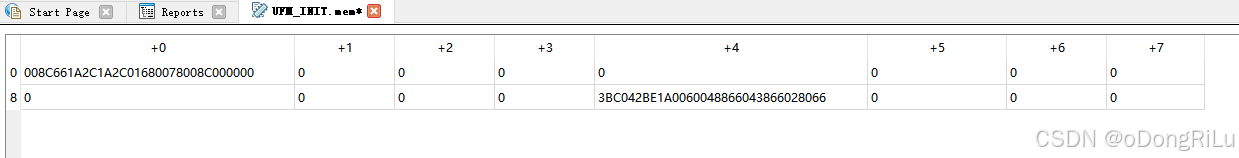

（2）填写初始化文件内容

      每一格就是一个page的初始化内容，填写需要的内容然后保存。

       保存后Diammond自动生命.mem文件，为了查看.mem文件内容，我们用txt的形式把文件打开，正常使用时就用Diamond打开即可。

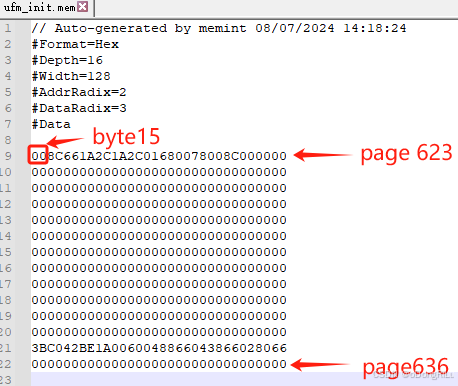

      由下图可以看出，共16个page的初始化数据，每一行由左到右是byte15~byte0。通过Wishbone或I2C读数据时，也是byte15开始输出。

（3）在EFB例化中绑定初始化文件

3.参考文档

本文参照文档如下：

FPGA-TN-02162-4-8-Using-User-Flash-Memory-and-Hardened-Control-Functions-in-MachXO2-Devices

FPGA-TN-02163-2-8-UFM-and-Hardened-Control-Functions-in-MachXO2-Reference-Guide
