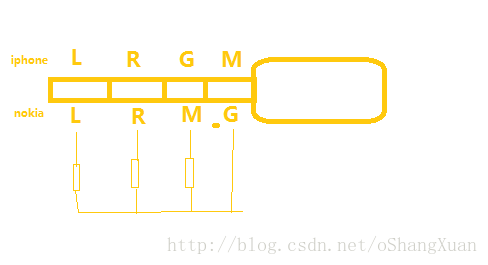

先上一张四段耳机connector的示意图:
如上图为nokia耳机的内部原理图,具体如下:
LR是左右声道,它们的对地电阻通常是32ohm,即线圈的电阻。而根据耳机是nokia还是iphone式,决定是第三段还是第四段接地。总之,为Mic段通过2.2kohm左右接地,2.2kohm为普通mic的内阻。
现在较新的audio IC能做到对这两种耳机都支持,检测的过程是:
A.JackDetect触发,Mic-Vref开启,推出4V电压(给mic提供偏压);
B.第三段拉Low,Check 第四段上的电压,如果为High,判断为Iphone Type并Keep此设定,如果为Low,进 行下一步C;
C.第四段拉Low,Check 第三段上的电压,如果为High,判断为Nokia Type并Keep此设定,如果为Low,进行下一步D;
D.第三段和第四段都拉Low,设定Normal Type(即三段式).

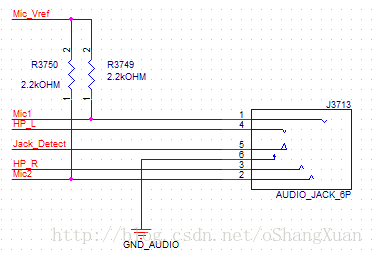

这边可能会有朋友看不懂,那我再补一张图:
