华为eNSP配置专题-BGP路由协议的配置

华为eNSP配置专题-BGP路由协议的配置

0、概要介绍

1、前置环境

1.1、宿主机

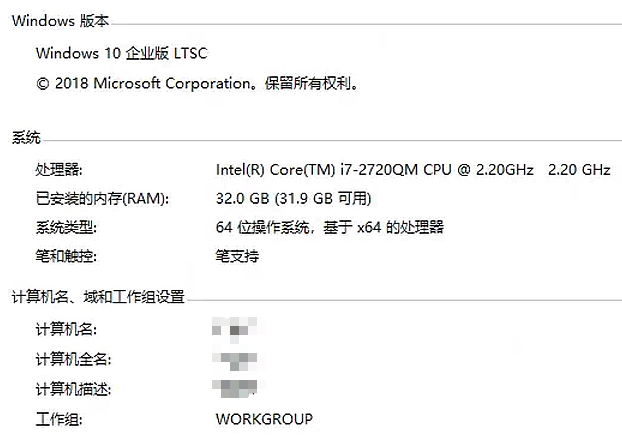

笔记本电脑，配置如下：Windows10企业版，32GB内存

1.2、eNSP模拟器

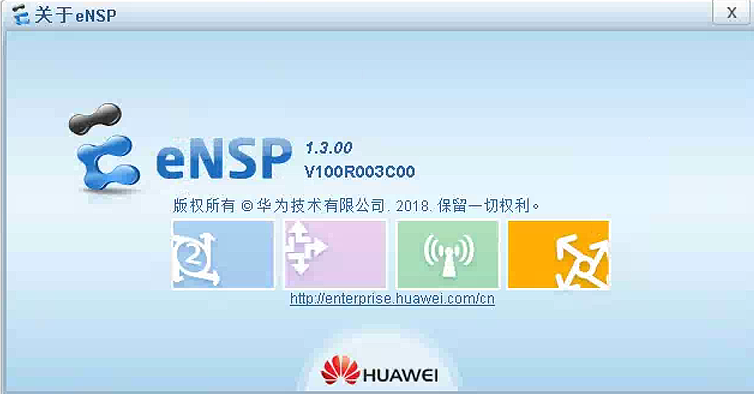

eNSP1.3.00

2、基本环境搭建

2.1、终端构成和连接

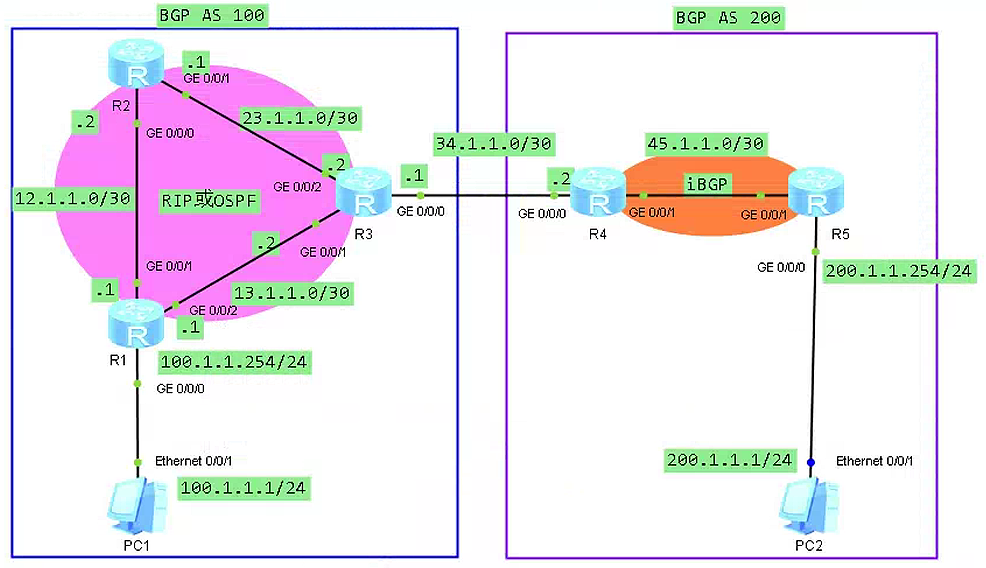

0、总体拓扑如下：

1、左边的BGP AS，1台PC，3台路由器（AR2220）。
2、右边的BGP AS，1台PC，2台路由器（AR2220）。
3、所有路由器之间的网络都用两个路由器的编号进行设置，这样方便记忆和查找，例如R1和R2之间的网络为12.1.1.0/30。
4、启动设备。

2.2、终端的基本配置

1、PC1配置静态IP和网关如下：
IP：100.1.1.1
掩码：255.255.255.0
网关：100.1.1.254

2、PC2配置静态IP和网关如下：
IP：200.1.1.1
掩码：255.255.255.0
网关：200.1.1.254

3、 配置R1，即PC1的网关路由器

<Huawei>system-view
[Huawei]sysname R1
[R1]undo info-center enable
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 100.1.1.254 24
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 12.1.1.1 30
[R1-GigabitEthernet0/0/1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip add 13.1.1.1 30

4、 配置R2

<Huawei>sys
<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.1.1.2 30
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 23.1.1.1 30

5、配置R3

<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 34.1.1.1 30
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 13.1.1.2 30
[R3-GigabitEthernet0/0/1]int g0/0/2
[R3-GigabitEthernet0/0/2]ip add 23.1.1.2 30

6、配置R4

<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname R4
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 34.1.1.2 30
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 45.1.1.1 30

7、配置R5

<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname R5
[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]ip add 200.1.1.254 24
[R5-GigabitEthernet0/0/0]int g0/0/1
[R5-GigabitEthernet0/0/1]ip add 45.1.1.2 30

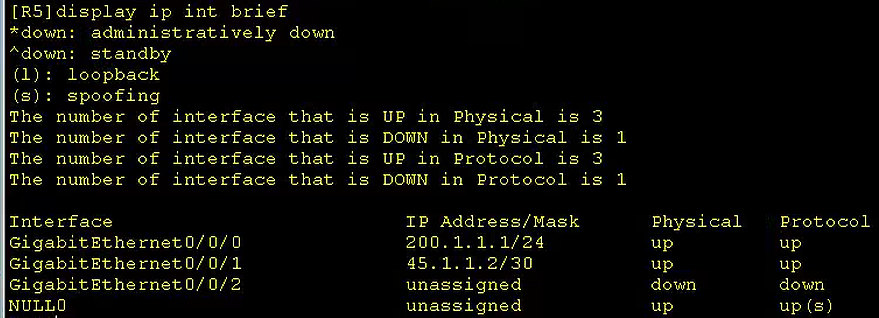

8、配置完成后，可以通过display ip int brief查看接口配置情况：

3、OSPF配置

1. 首先需要再AS 100这个区域的路由器上配置OSPF协议。

2. R1的OSPF配置

[R1]ospf 1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 100.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.3
[R1-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.3
[R1-ospf-1-area-0.0.0.0]quit
[R1-ospf-1]quit

2. R2的OSPF配置

[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.3
[R2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.3
[R2-ospf-1-area-0.0.0.0]quit
[R2-ospf-1]quit

3. R3的OSPF配置

[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.3
[R3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.3
[R3-ospf-1-area-0.0.0.0]quit
[R3-ospf-1]quit

4、BGP配置

4.1、BGP的基本配置

1. 在R3上配置BGP，AS号为100。R3只有一个BGP邻居即R4。

[R3]bgp 100
[R3-bgp]peer 34.1.1.2 as-number 200
[R3-bgp]quit

2. 在R4上配置BGP，注意R4有两个BGP邻居R3和R5，其中与R3的关系为eBGP，与R5的关系是iBGP。

[R4]bgp 200
[R4-bgp]peer 34.1.1.1 as-number 100
[R4-bgp]peer 45.1.1.2 as-number 200
[R4-bgp]quit

3. 在R5上配置BGP，R5只有一个BGP邻居即R4

[R5-bgp]peer 45.1.1.1 as-number 200

[R5-bgp]quit

4.2、BGP中路由的宣告

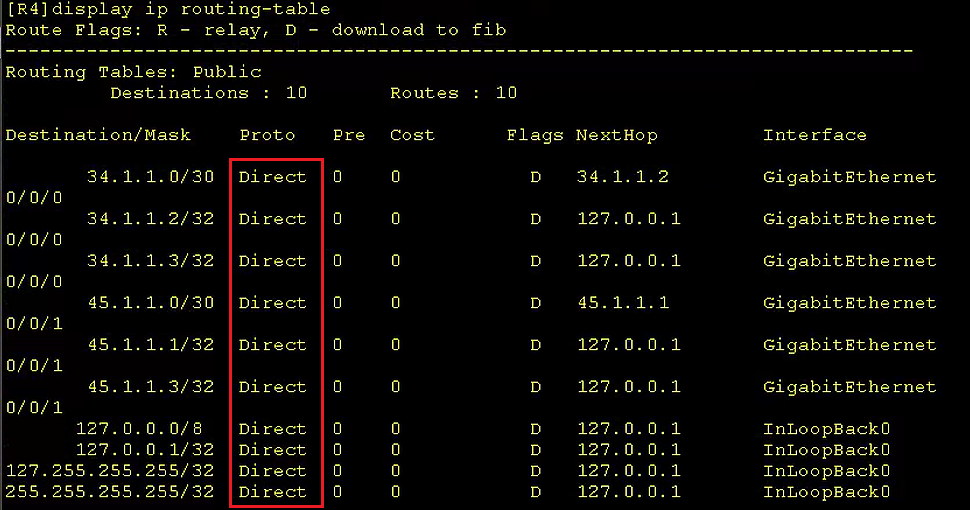

1. 此时在R4上查看路由，发觉没有通过BGP建立的路由。这是因为BGP路由比较特别，需要手动宣告和导入。


2. 在R5上做路由宣告，其中ipv4-family  unicast代表IPv4单播路由的宣告，将200网段宣告出去。

[R5]bgp 200
[R5-bgp]ipv4-family  unicast
[R5-bgp-af-ipv4]network 200.1.1.0 24
[R5-bgp-af-ipv4]quit
[R5-bgp]quit

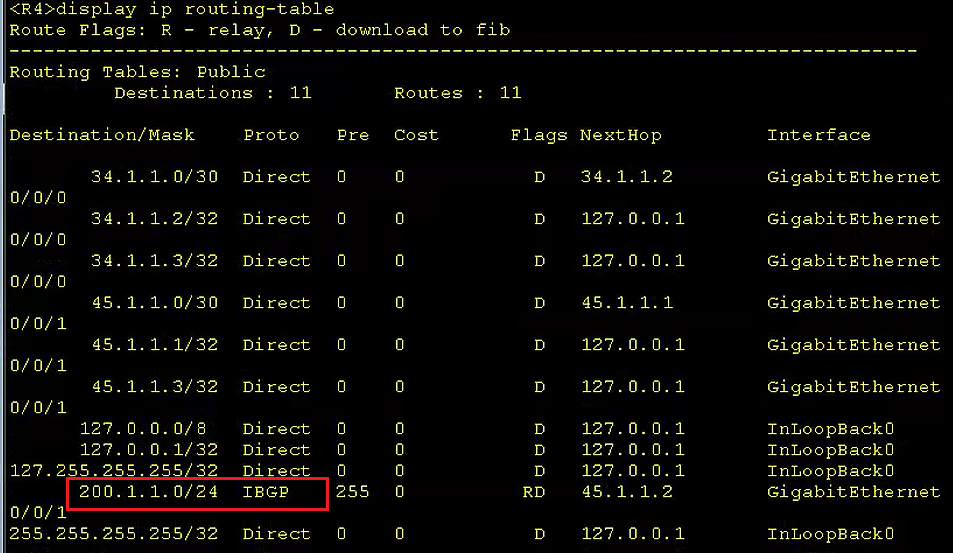

3. 此时在R4上就可以看到200网段的路由了。


4. 同样，在R3也可以看到通过eBGP学到了200网段的路由：


4.3、BGP的监控

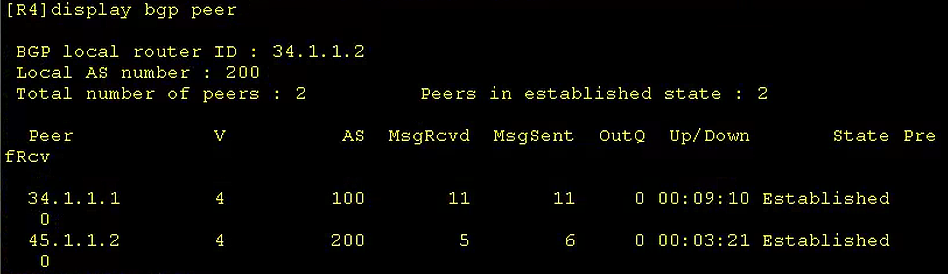

1. 通过display bgp peer查看BGP的邻居情况：


5、让PC1和PC2互通

1. 想让PC1和PC2互通，必须让PC1的默认网关R1有200网段的路由，让PC2的默认网关R5有100网段的路由。

2. 先查看R1是否有200网段的路由，结论是没有。同样R5上也没有100网段的路由。

5.1、将BGP的路由引入OSPF

1. 在R3的OSPF上引入BGP路由：

[R3]ospf 1
[R3-ospf-1]import-route bgp
[R3-ospf-1]quit

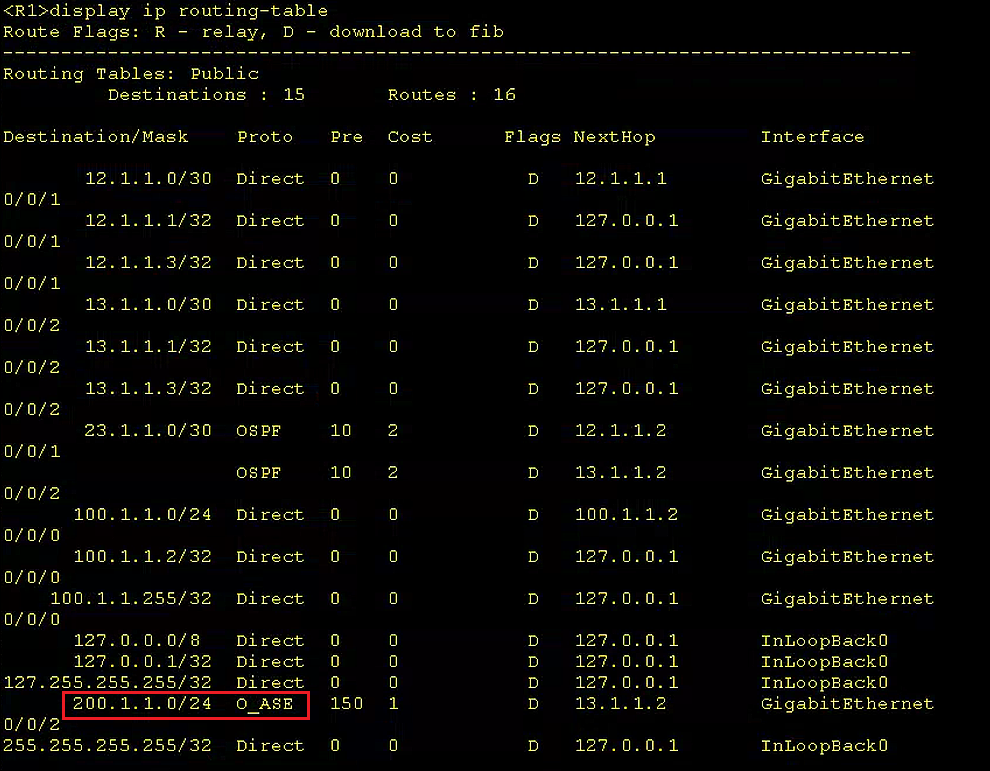

2. 这时在R1上也可以看到200网段的路由了。


5.2、将OSPF的路由引入BGP

1. 在R3上将OSPF的路由引入BGP，其中import-route ospf 1代表引入OSPF进程1的路由：

[R3]bgp 100
[R3-bgp]import-route ospf 1
[R3-bgp]quit

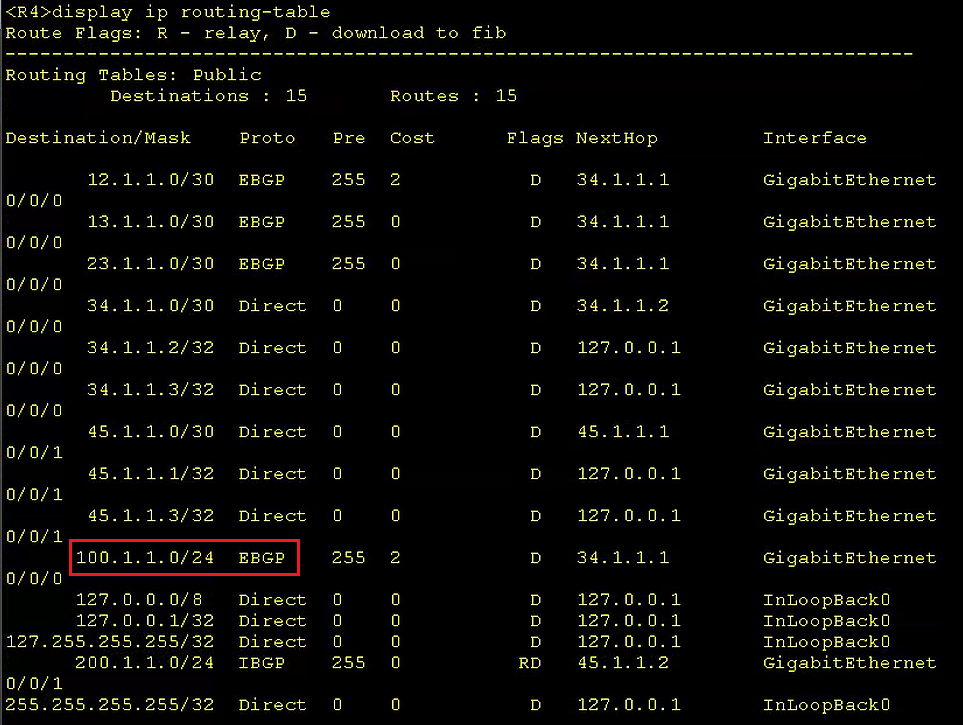

2. 这时在R4上可以看到100网段的路由了，是通过eBGP传播的。


5.3、解决R5上的路由问题

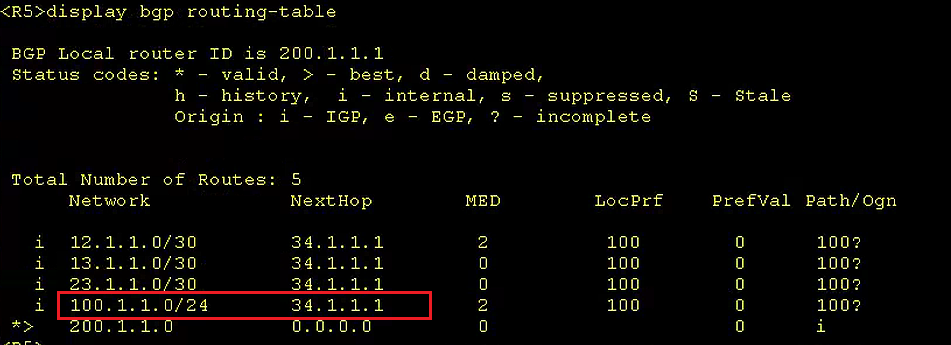

1. 但是R5上仍然没有100网段的路由。不过可以通过display bgp routing-table看到R5已经学到了100网段的路由，只是没有进入它的路由表。因为这些路由的下一跳34.1.1.1不可达，所以不加表。这既可以通过在R5上添加静态路由来解决，也可以通过在R4上设置宣告BGP路由时设置下一跳为R4

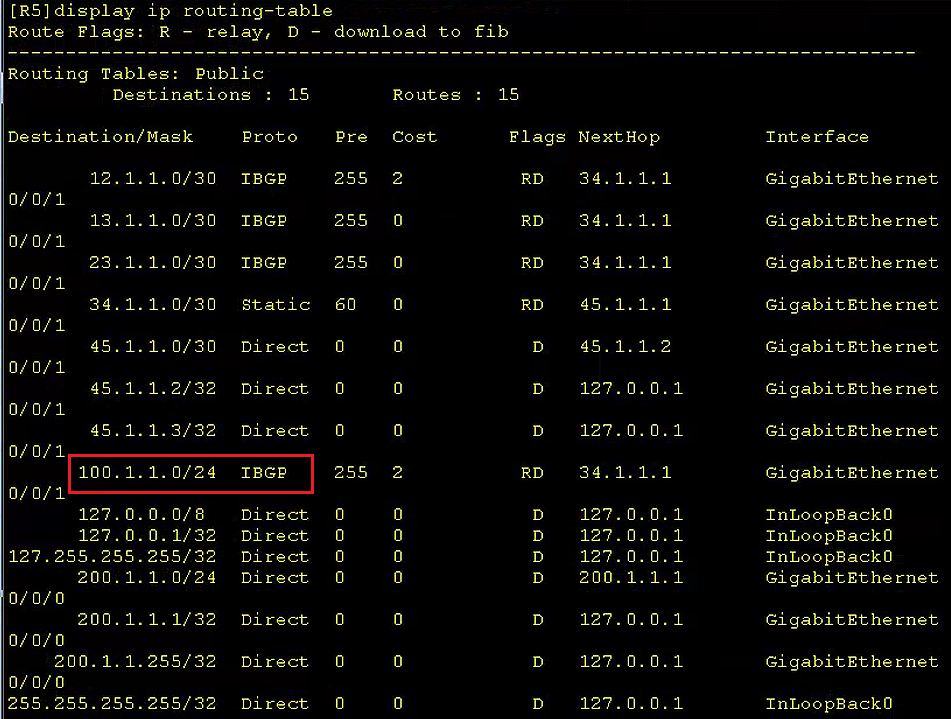

2. 解决方法一：可以通过在R5上加入到34.1.1.0的静态路由来解决。

[R5]ip route-static 34.1.1.0 30 45.1.1.1

可以通过如下方式再次删除静态路由：

[R5]undo ip route-static 34.1.1.0 30 45.1.1.1

3. 解决方法二：在R4上设置宣告BGP路由时设置下一跳为R4

[R4]bgp 200
[R4-bgp]peer 45.1.1.2 next-hop-local
[R4-bgp]quit

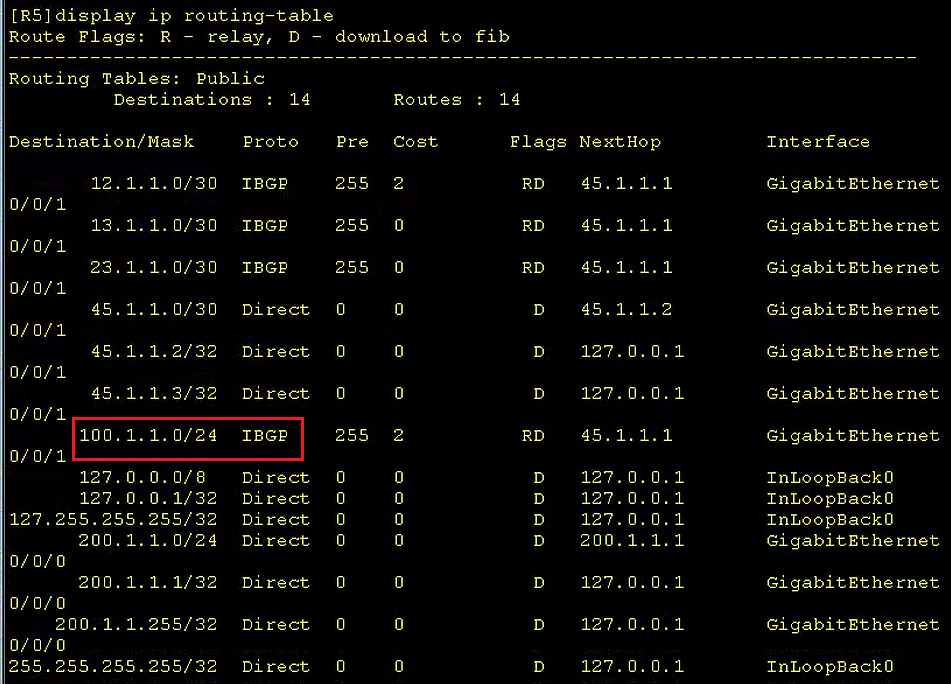

稍等一会，在R5上就可以看到100网段的路由了：

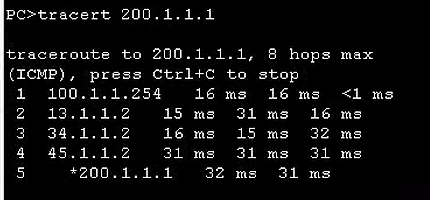

4. 这时PC1可以ping通PC2了，还可以通过tracert查看路由情况。
