如果只需要作为供电，要怎么接？

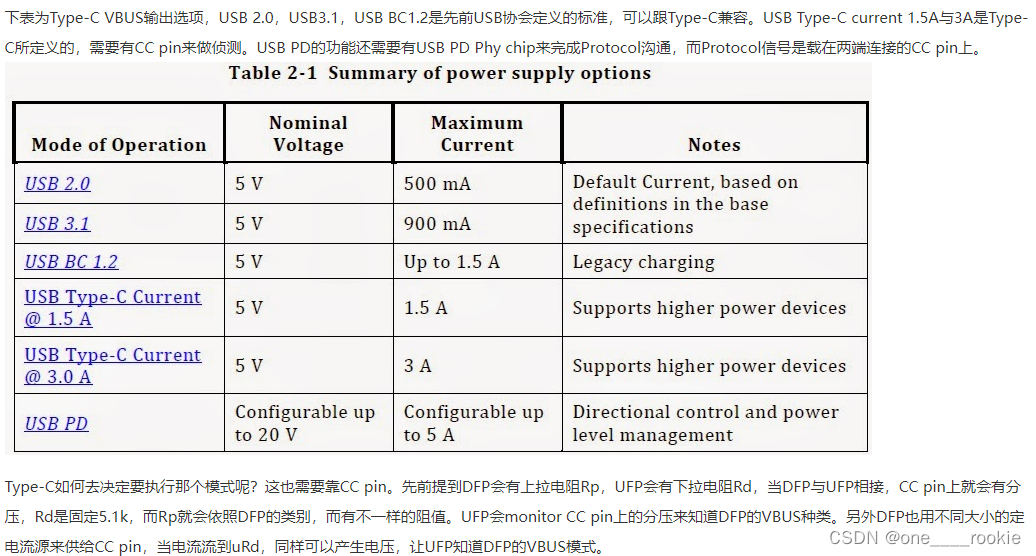

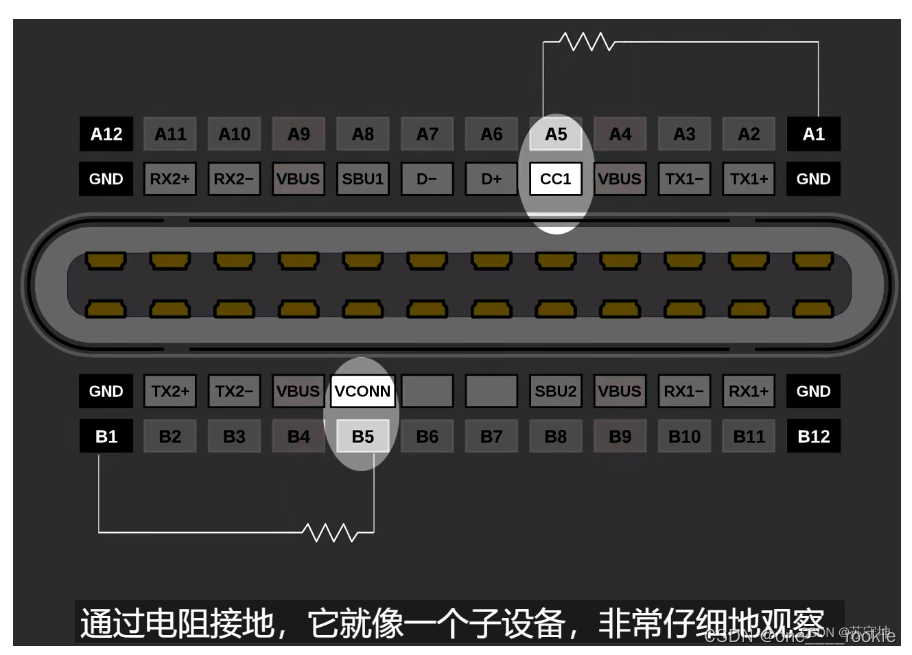

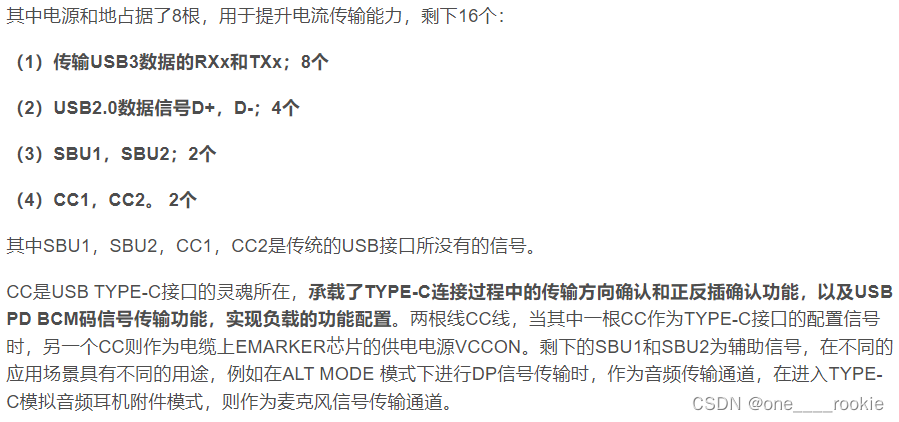

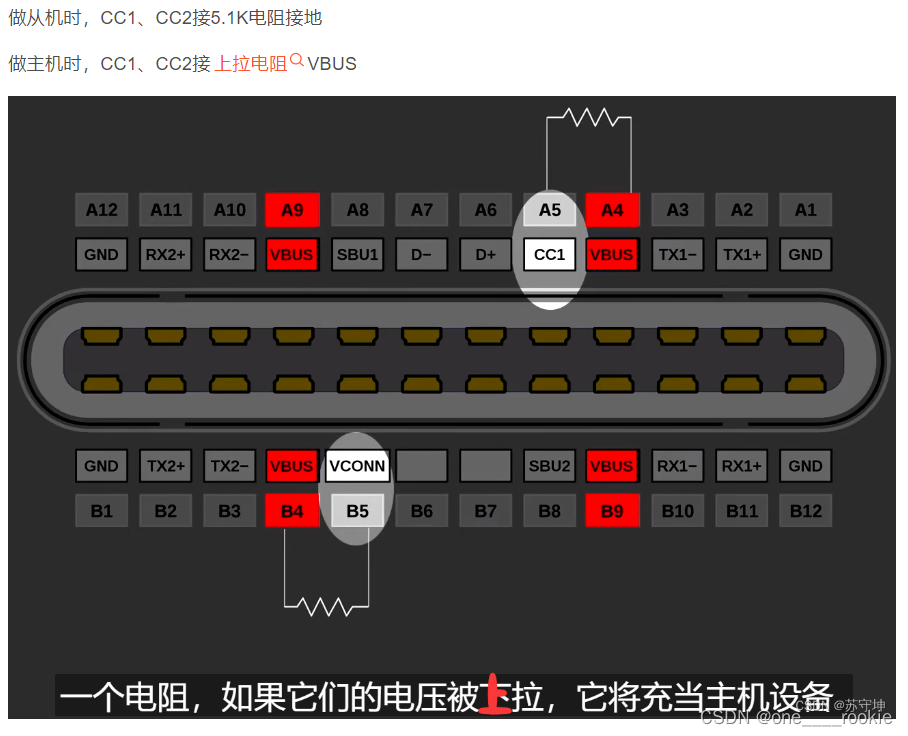

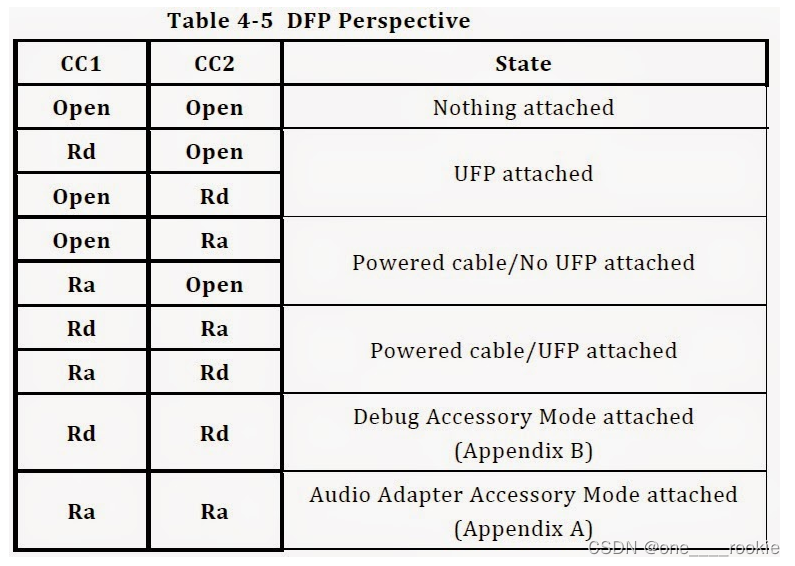

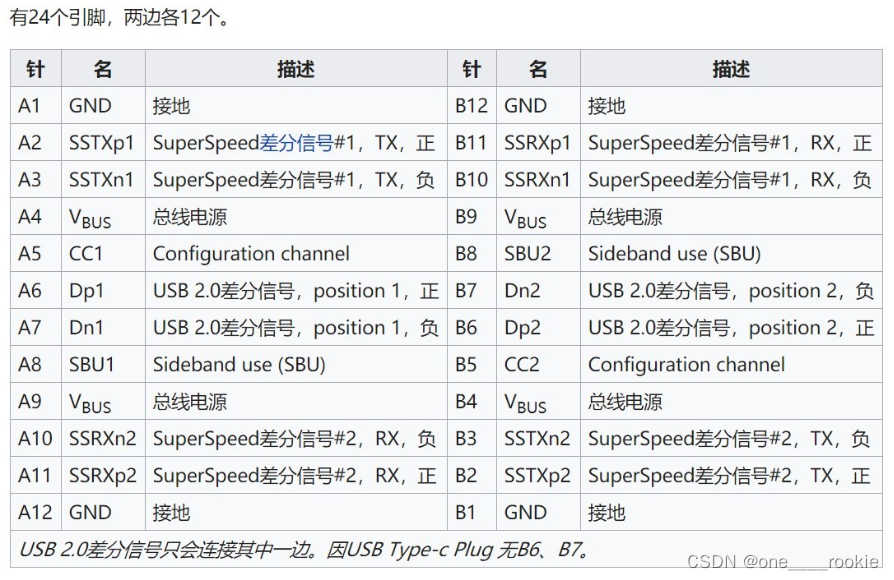

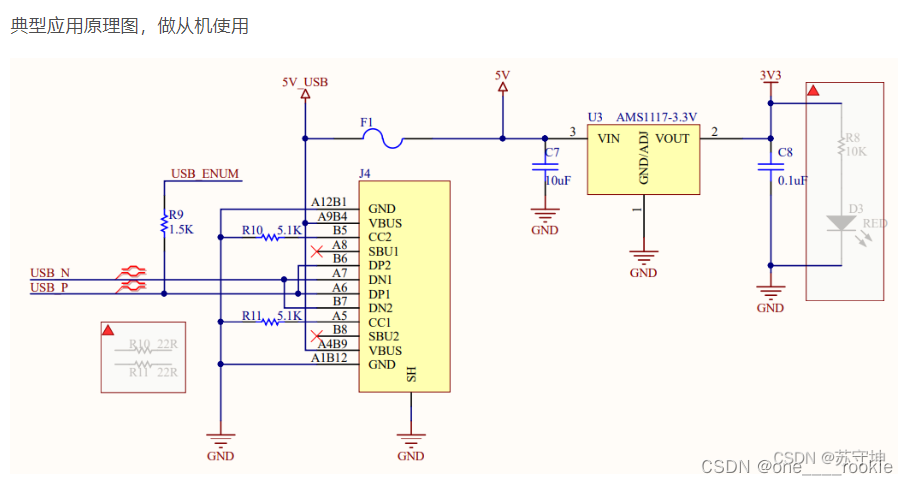

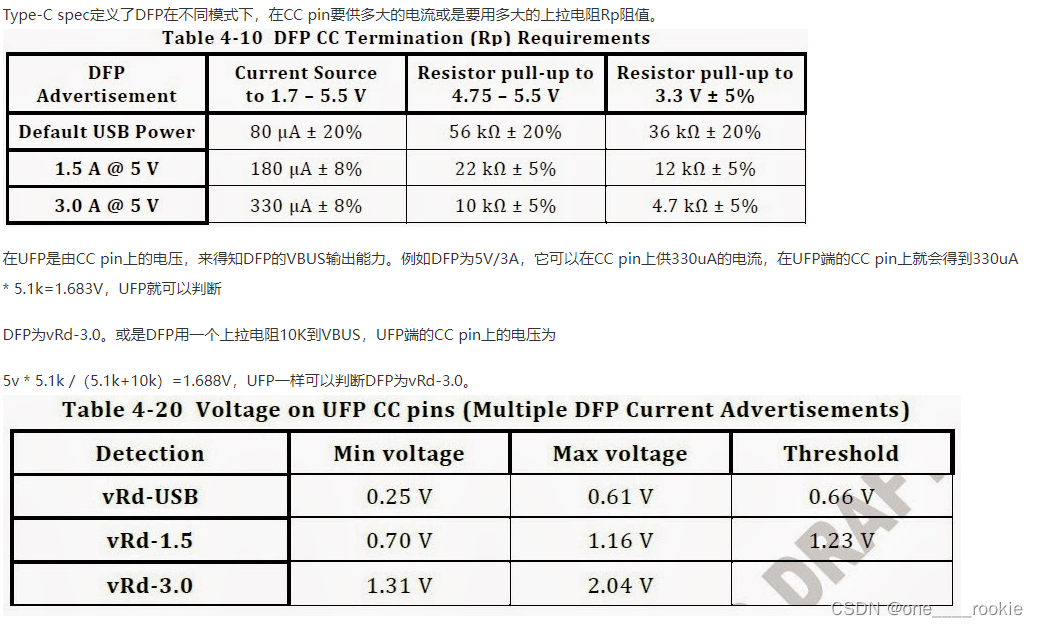

如果处于悬空状态，A->C的可以供电，C->C就没电，因为C口电源检测不到CC不给电。如果是A口的充电头CC不焊接电阻没问题.C口输出的充电头，CC 两个都要接下拉电阻，不接的话没有输出.
