USB Type-C接口CC引脚功能

天气晴好

体温正常

心情up

3月26日

9:00-18:00

01

检测 USB 端口的连接

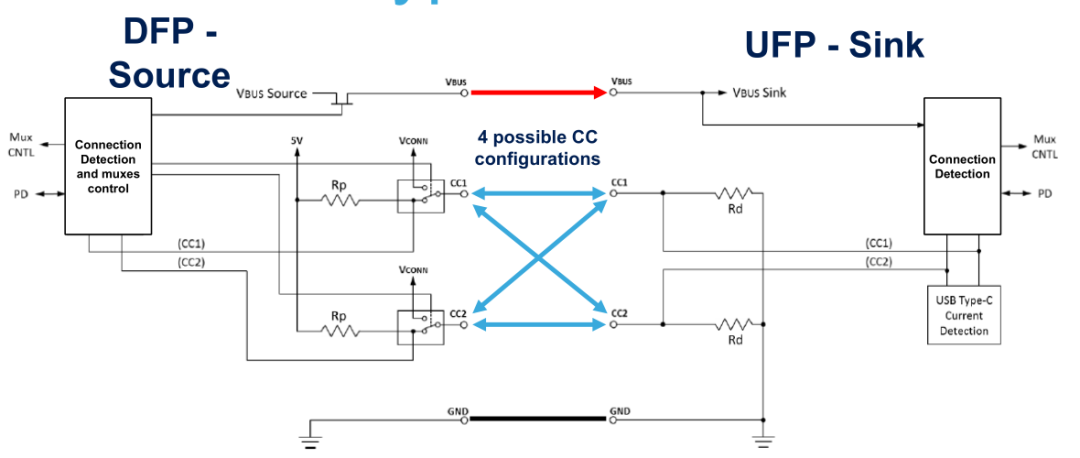

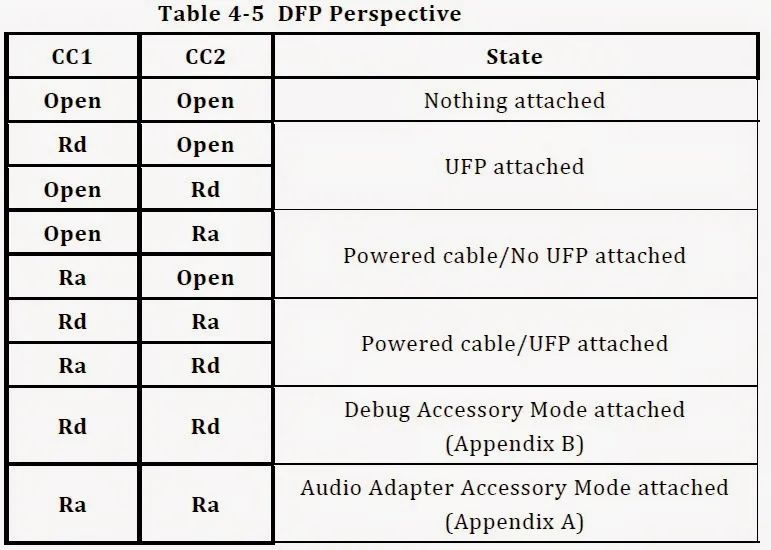

DFP为Host端，UFP 为device端。在DFP的CC pin会有上拉电阻Rp，在UFP会有下拉电阻Rd。在DFP与UFP未连接之前，DFP的VBUS是没有输出的。当DFP与UFP连接后，CC pin相接，DFP的CC pin 侦测到UFP pulldown Rd，表示接到Device，DFP便打开VBUS的FET开关，输出VBUS电源给UFP。

02

检测正反插

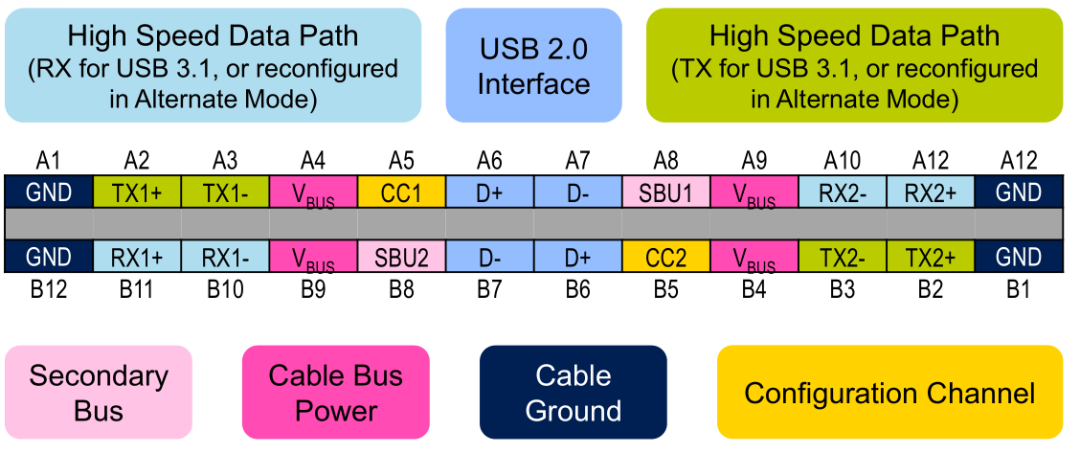

由于Type-C是支援正反插，CC pin被用来侦测正反插，从DFP的角度来看，当CC1接到Pulldown就是正插，如果是CC2接到Pulldown就是反插。在侦测完正反插后，就会输出相对应的USB信号，例如CC1对应的是SSTX1与SSRX1。下图的右边整合了MUX，由于USB 3.1的data rate高达10 Gbps，为了避免PCB的走线出现分支，所以正反插进来的信号会由MUX来切换，正插时：切换到SSRX1&SSTX1，反插时：切换到SSRX2&SSTX2。

问题：高通处理器CPU端只有四路USB3.0的RX1/RX2/TX1/TX2,但Type-C接口这端却有2对RX1/RX2/TX1/TX2,能否直接将两对RX/TX信号对应的信号先连接再连到CPU,如果不行，该如何处理?

03

PD充电检测

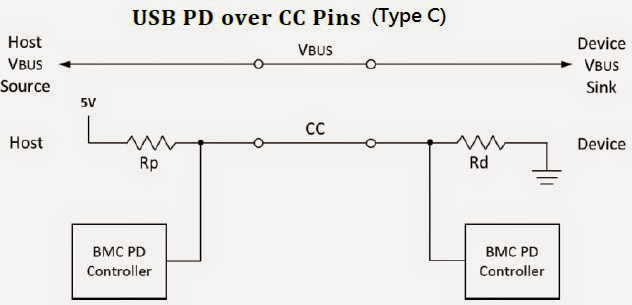

USB PD的功能还需要有USB PD Phy chip来完成Protocol沟通，而Protocol信号是载在两端连接的CC pin上。沟通方式是通过双相标记编码（BMC）编码。

04

发现和配置可选的备用和附件模式

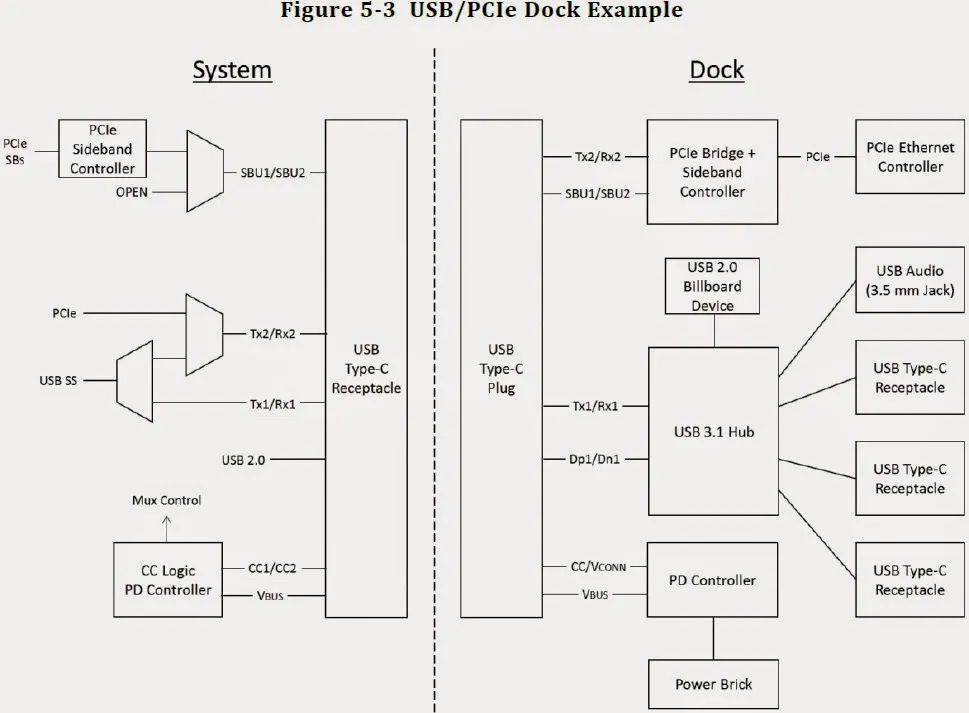

USB PD的VDM (Vendor defined message)功能，可以让host与device认到对方的ID，而进到a lternate mode.，VDM也是透过CC pin来传输的。下面为一个Alternate mode在Dock的例子，system认到dock装置，知道dock有PCIe装置，于是system利用Type-C的SBU1/SBU2、Tx2/Rx2来传输PCIe信号。

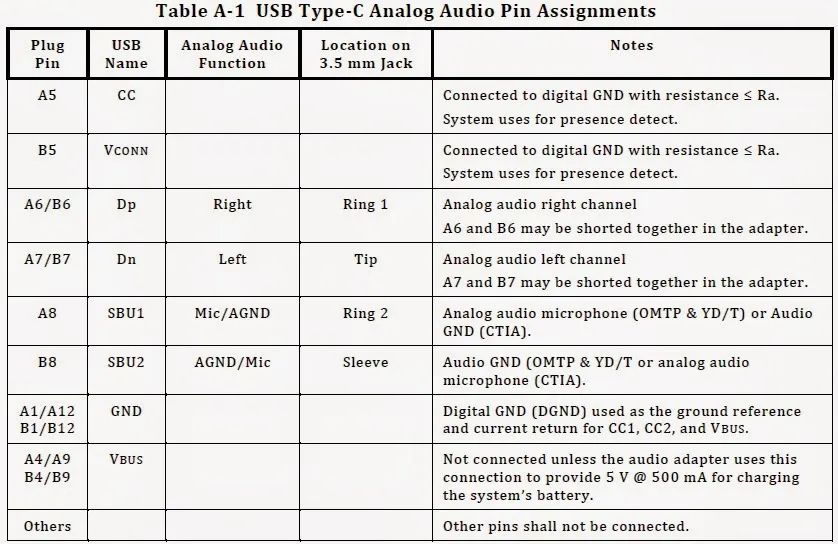

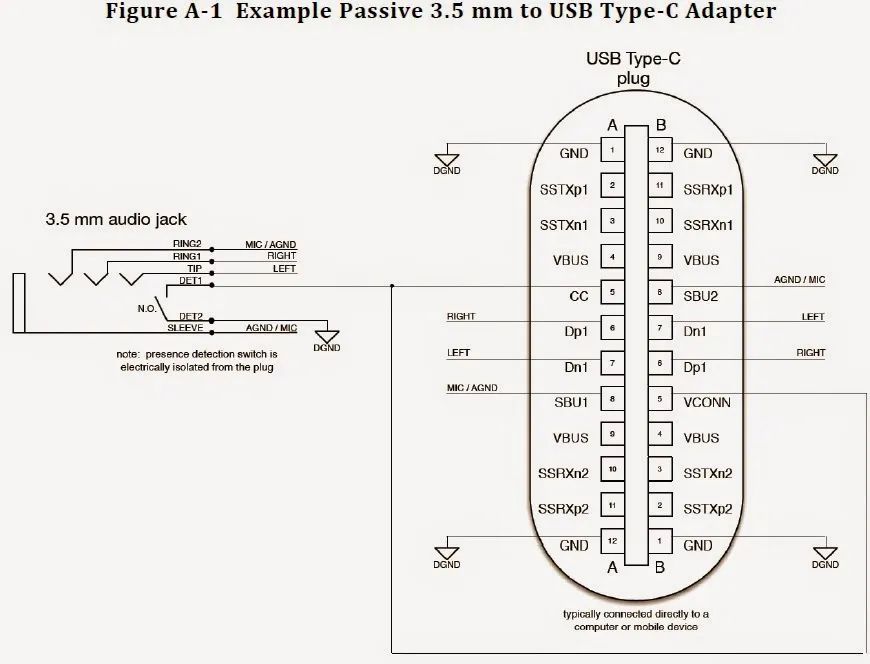

当CC1与CC2 pin上各接一个下拉电阻，阻值≤Ra，这表示system接到了Audio Accessory，system进到accessory mode。如下图，Type C的CC pin接到耳机的DET pin，当耳机插入时，DET pin被拉到low，system进到accessory mode。system需要自动切换Type C上的讯号，让DP/DN甩来输出耳机的左右声道。SBU1/SBU2用来作MIC/AGND function，依照system是支援OMTP或CTIA的耳机。
