深入浅出 – TypeC PD3.0电源大改造

改造背景

随着TypeC供电接口的出现，主流笔记本厂商都开始使用TypeC PD为笔记本供电。在普通用户家庭，随着老笔记本的更新换代，传统的笔记本电源由于接口并不兼容，普遍无用武之地。这些传统接口的笔记本电源，虽然质量稳定可靠，留着没有用处，直接丢弃确又浪费。

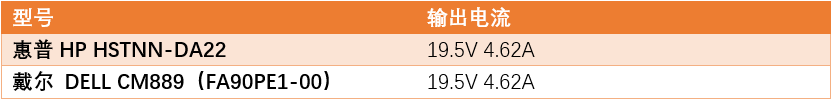

我从家里找到两款闲置的笔记本电源，型号和指标如下，可以看到输出电流都是19.5V 4.62A，功率高达90W。

除了众多设备使用TypeC接口进行供电外，大部分手机，比如苹果、华为、三星、小米、OPPO、VIVO等都有自己的快速充电协议，我希望这些闲置的笔记本电源也能为他们快充。各个手机厂商的私有协议列表：

厂家	协议
苹果	2.4A
华为	FCP
华为	SCP
三星	AFC
小米/VIVO等	QC2/3
OPPO	VOOC

为此，设立本次的改造目标：利用闲置笔记本电源，为大部分手机和TypeC接口的笔记本供电。

改造实施

首先，DELL的笔记本电源输出口为7.4mm，HP的笔记本电源输出口为4.5mm，我需要把他们转换为统一的常见的5.5mm接口。在某宝上，可以方便的找到这些转接头。下图分别是HP笔记本电源的4.5x3.0mm转5.5x2.1mm；以及DELL笔记本电源的7.4mm转5.5mm转接头。

不同的手机、笔记本需要的电压或者电流并不一样，比如有的5V充电，有的9V充电，有的12V充电等待。为了能将笔记本输出的19.5V 4.62A转换为各种手机、笔记本需要的电压，我需要一个DC/DC来完成这个工作。
另外，使用快充的手机或者笔记本对电压的选择，需要有个通信过程，无论是TypeC PD协议还是使用各家的私有协议。为此，我需要一个强大的协议解析芯片，其能最大化的兼容各种协议。这样，才能使得我的改造项目实用性更广。

为此，我找到了速芯微的FS8623开发板。这个开发板有两路输出，分别是USB-A和TYPE-C口，其中USB-A口可以充手机，TYPE-C口可以充手机或者笔记本。

测试

将HP笔记本电源，插入插座，将电源转接口连接好后插入开发板的母座。使用协议测试表头，可以看到每个口支持的协议种类和能力。
其中USB-A口的协议如下，可以看到，常见的手机协议都能支持。

其TYPE-C口支持高达20V的输出。

我找到一些手机，进行测试：

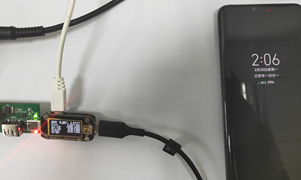

USB-A和TYPE-C口分别给MATE20 PRO充电，可以看到分别使用超级快充SCP和PD3.0进行充电。

USB-A和TYPE-C口分别给三星S9充电，手机显示加速充电，可以看到分别使用三星AFC快充和PD3.0进行充电。

另外，我惊奇的发现，还可以给OPPO R17进行快充。

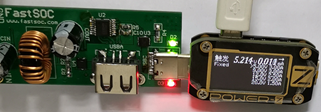

速芯微的FS8623开发板有两个LED，一个是红色的一个是绿色的，研究发现，只要上电红色的LED就会点亮，而如果进入快充协议握手（无论是否5V输出），那么绿色的就会点亮。

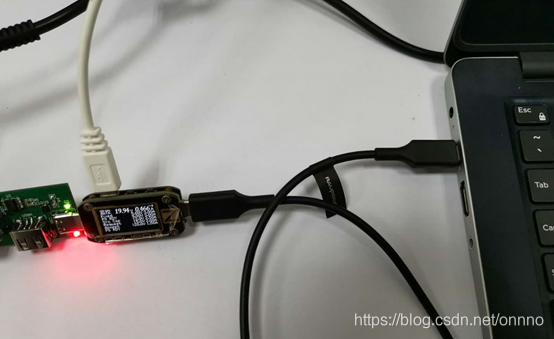

测试给DELL笔记本充电，可以看到笔记本请求20V的电压。

结论

可以看到，改造后的系统可以支持所有的主流手机进行快充，并且可以为笔记本进行快充。

厂家	协议	支持情况
苹果	2.4A	√
华为	FCP	√
华为	SCP	√
三星	AFC	√
小米/VIVO等	QC2/3	√
OPPO	VOOC	√
DELL/小米 等	PD3.0	√
