bandwidthTest测试结果分析

bandwidthTest 是 CUDA Toolkit 中提供的一个实用程序，用于测试 GPU 和系统内存之间的数据传输带宽。这种测试对于评估系统中的 PCIe 带宽、显存带宽，以及不同内存区域之间的通信性能非常有用。测试结果通常以 GB/s 为单位，展示了数据从 CPU 到 GPU、GPU 到 CPU，以及 GPU 内部之间传输的效率。

以下是 bandwidthTest 的常见输出结果示例及其分析方法。

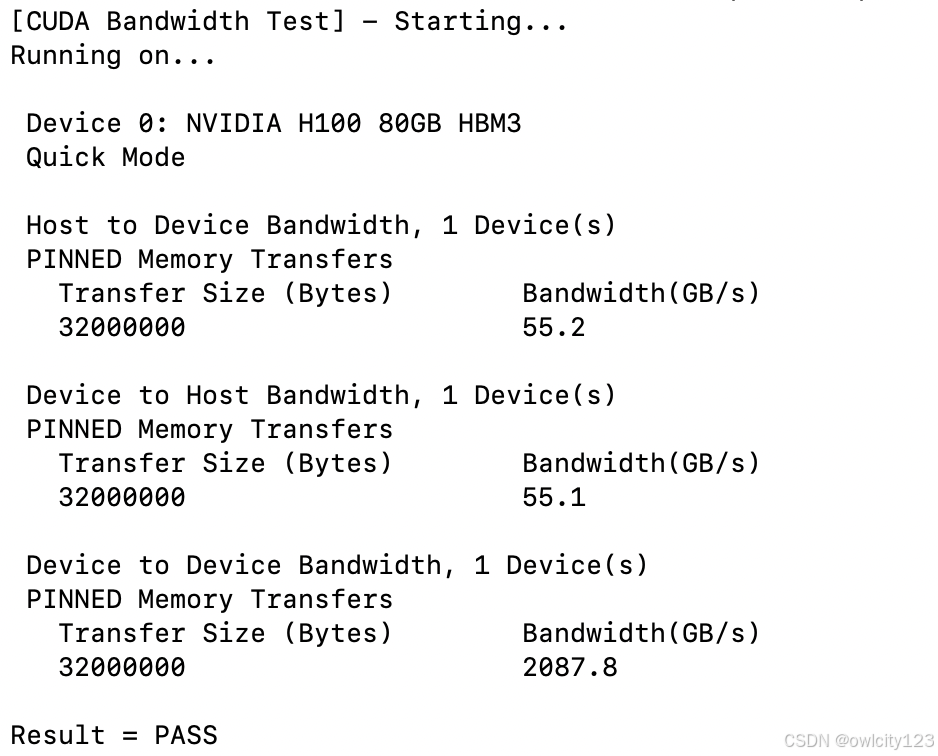

1. bandwidthTest 示例输出

2. 输出指标分析

bandwidthTest 结果主要测量三种数据传输的带宽：

• Host to Device（主机到设备，CPU 到 GPU）带宽
• Device to Host（设备到主机，GPU 到 CPU）带宽
• Device to Device（设备内部，GPU 显存到显存）带宽

每个测试结果包含两个字段：

• Transfer Size (Bytes)：数据传输的大小，通常为 32 MB 等较大值。
• Bandwidth (MB/s)：数据传输的带宽（速度），以 MB/s 或 GB/s 为单位。

2.1 Host to Device Bandwidth（主机到设备带宽）

这是指从主机内存（CPU 的 DRAM）到 GPU 显存的数据传输速率。这通常通过 PCIe 总线进行，带宽大小取决于 PCIe 通道数和版本（如 PCIe 3.0、4.0 或 5.0），以及是否使用 pinned memory（锁页内存，内存保持在物理内存而不进行分页交换）。

在示例中，Host to Device 带宽为 13000.5 MB/s（约 13 GB/s），这个结果表明数据从主机内存传输到 GPU 的速度。在 PCIe 4.0 x16 的情况下，理论带宽约为 32 GB/s，但实际带宽可能因系统配置和负载而有所下降。

分析要点：

• 带宽过低：如果你看到的带宽远低于系统所支持的理论带宽，可能是由于：
  • PCIe 通道数不足（如插入了 x8 插槽，而非 x16）。
  • 主机内存性能较差，或者 CPU 瓶颈。
  • 使用了非 pinned memory，导致内存分页交换增加了传输延迟。

2.2 Device to Host Bandwidth（设备到主机带宽）

这是指 GPU 显存向主机内存传输数据的速率，同样通过 PCIe 总线进行。一般来说，这个带宽略低于 Host to Device，因为写入操作比读取操作更具挑战性。

在示例中，Device to Host 的带宽为 12000.3 MB/s（约 12 GB/s）。如果设备到主机的带宽过低，可能是由于相同的 PCIe 通道问题或内存分页问题。

分析要点：

• 带宽略低是正常现象，但如果 Device to Host 的带宽明显低于 Host to Device，需要检查 PCIe 通道配置和主机的内存性能。
• 优化内存访问方式，如使用 pinned memory 可以提升传输性能。

2.3 Device to Device Bandwidth（设备内部带宽）

这是指 GPU 内部显存之间的数据传输速率，它反映了显卡内存带宽的能力。对于高性能 GPU，如 NVIDIA H100，Device to Device 带宽通常非常高，因为它利用了显存的高带宽特性（H100 的显存理论带宽可以达到几百 GB/s）。

在示例中，Device to Device 带宽为 600000.2 MB/s（约 600 GB/s），这表明 GPU 内部的显存带宽非常高，接近 H100 的理论上限。

分析要点：

• 较高的 Device to Device 带宽 是 H100 这种高性能计算卡的一个重要特点。
• 显存带宽瓶颈：如果显存带宽测试结果比预期低，可能是由于显存配置问题或散热导致的降频。

3. pinned memory 与 pageable memory 的影响

• Pinned memory（锁页内存）：指将数据固定在物理内存中，而不允许分页交换。使用 pinned memory 可以显著提升 Host 和 Device 之间的传输带宽。

• Pageable memory（分页内存）：普通的内存，操作系统可以将其换入或换出物理内存。传输分页内存的数据时会产生额外的开销，导致带宽下降。

通过 bandwidthTest，你可以看到使用 pinned memory 时，传输性能会显著高于使用 pageable memory 时的结果。

4. 优化建议

• 优化 PCIe 带宽：确保显卡插在支持最大通道（如 PCIe 4.0 x16）的插槽上，避免带宽瓶颈。
• 使用 Pinned Memory：对于频繁的 Host to Device 或 Device to Host 传输，使用 pinned memory 来减少分页交换的开销。
• 检查 GPU 温度与频率：如果 GPU 温度过高，可能会导致降频，影响性能表现。
• 更新驱动程序：确保使用最新的 CUDA Toolkit 和驱动程序版本，以获得最佳的性能表现。

5. 其他高级测试模式

除了常规的带宽测试外，bandwidthTest 还支持其他高级模式，例如：

• 双向带宽测试：同时测试 CPU-GPU 之间的双向数据传输带宽。
• 多设备测试：在多 GPU 配置下，可以测试不同 GPU 之间的数据传输性能，尤其是在使用 NVLink 连接时，带宽将显著提高。

运行命令时可以使用 --help 选项查看支持的模式

./bandwidthTest --help

总结

bandwidthTest 是一个有效的工具，用于评估 GPU 和主机之间的带宽性能。通过分析 Host to Device、Device to Host 和 Device to Device 带宽，可以发现系统中的潜在瓶颈并进行优化。H100 这种高性能显卡在显存带宽方面表现出色，使用 pinned memory 和优化 PCIe 通道可以最大化数据传输效率。
