服务器主板网卡接口Dedicate lan和share lan的区别

Dedicate lan和share lan的区别

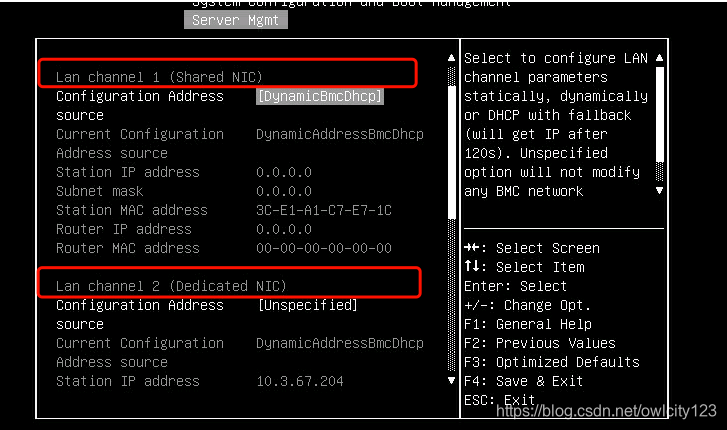

简单来说，BIOS中BMC设置有两个网口设置，Dedicate lan和share lan。dedicate lan顾名思义就是专门的口，一般服务器主板上板载有3个网口，2个i350口和一个BMC管理口，这个BMC的管理口就是dedicate lan，连接这个网口，输入dedicate lan ip可以访问BMC管理界面。share lan，简单理解就是可以共享的网口，设置好share lan后，网线连接主板板载i350的网口，输入share lan的ip,也可以访问BMC管理界面。

服务器NCSI特性

发现没有你的服务器会额外多出一个以太网口来，那个网口是专门用来访问管理控制器（BMC）的，当然也可以通过普通网口的共享模式访问BMC。

什么是共享网口方式？

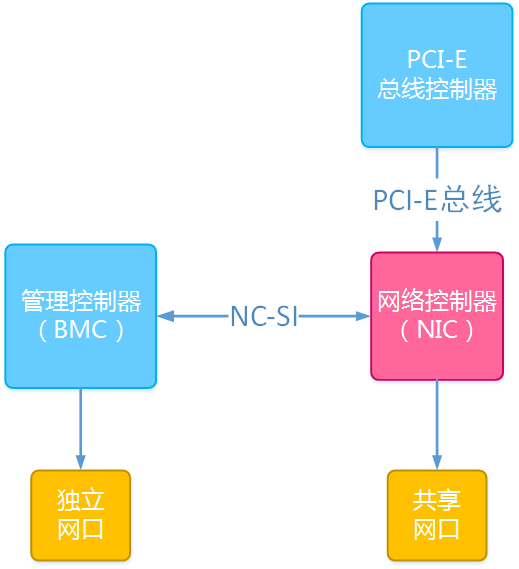

这里要简单地提到NC-SI（Network Controller – Sideband Interface）技术，即网络控制器边带接口技术。这一技术是用来实现BMC芯片和以太网控制器之间信息传递的，它使得BMC芯片能够像使用独立管理网口那样使用主板上的网络接口。以下是共享访问模式的实现结构图：

简单理解：BMC其实是一个单片机，它有自己独立的IO设备，而独立网口就是其中之一。将BMC芯片和网络控制器互联，通过NC-SI技术使得BMC芯片能够使用网络控制器上的接口。

为何要使用共享网口访问管理控制器？

1、减少物料成本：共享访问模式能够为单机节省一根网线；

2、减少人力成本：如果业务网只需要接一根网线，共享方案可以减少一半的布线人力支出；

3、减少交换机投入：独立网口会多占用一个交换机端口，增加交换机采购数量，使用共享模式减少了这部分的支出和额外的交换机运维成本；

如何实现共享网口模式？

1、BIOS或者WEB bmc界面中将IPMI访问方式修改为share（共享模式）；

2、为共享网口独立分配一个VLAN号和IP地址，以便和业务网剥离；

3、在交换机端开启802.1q协议，并分配相同的VLAN号。
