Wireshark抓包—ospf报文

已于 2022-06-12 22:27:22 修改
阅读量2.3k 收藏 30
点赞数 4
分类专栏： 路由与交换技术 文章标签： 网络协议 wireshark 华为
于 2022-06-12 16:57:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/padefe123/article/details/125246564
版权
本文详细指导如何通过鼠标操作抓取网络报文，重点讲解了如何使用抓包工具标记Hello和DD报文，并介绍如何导出指定分组进行深入研究，涉及华为官网资源链接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

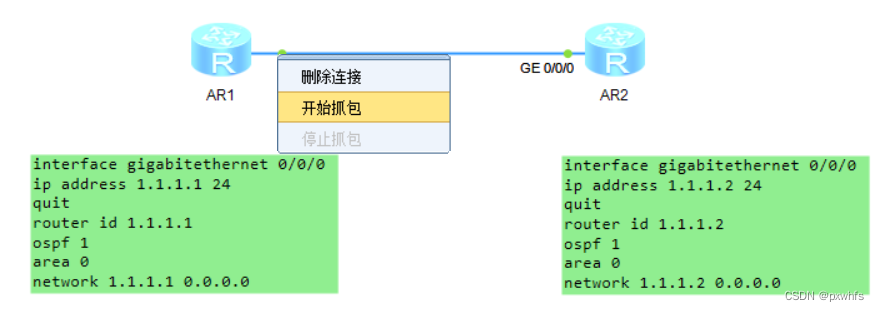

鼠标移到接口处右击——开始抓包

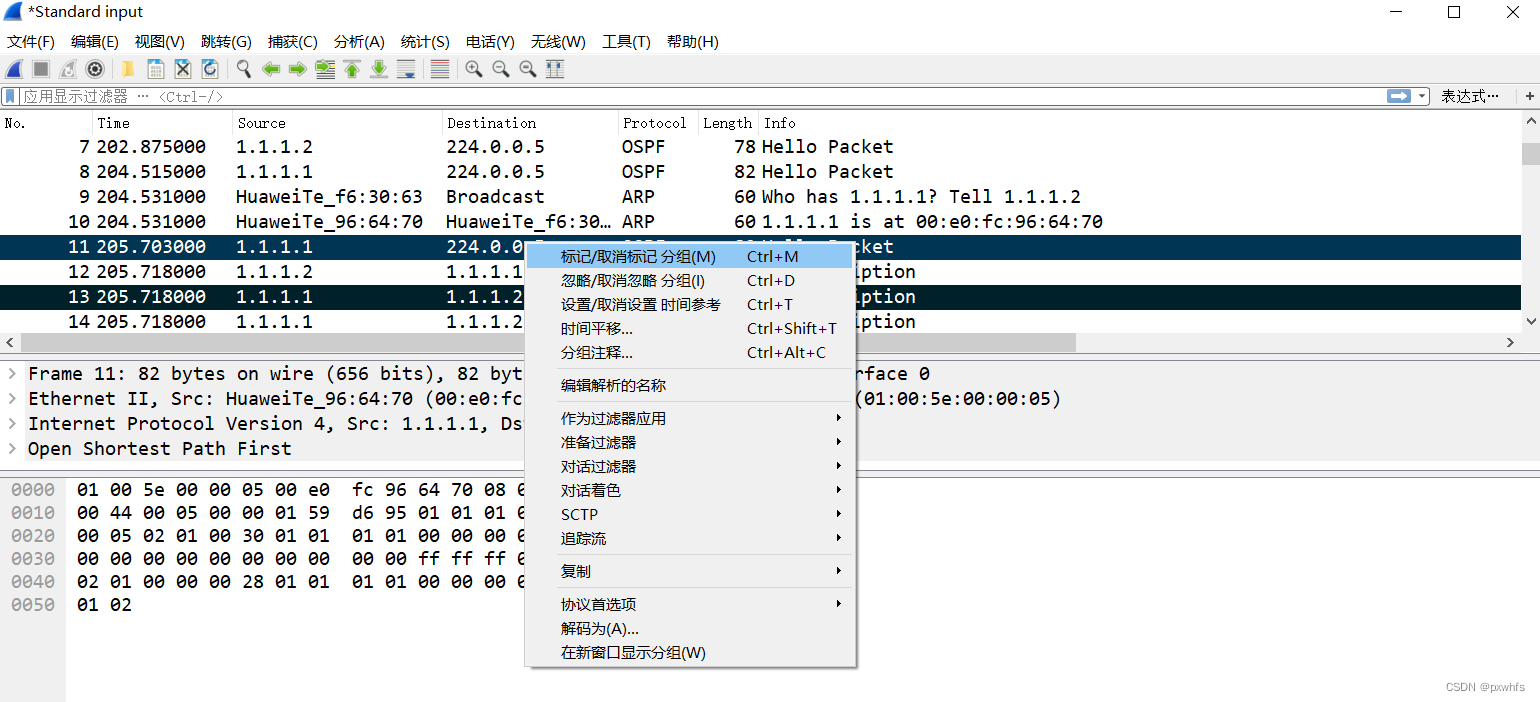

选中要导出的报文，右击鼠标选择第一个标记/取消标记分组

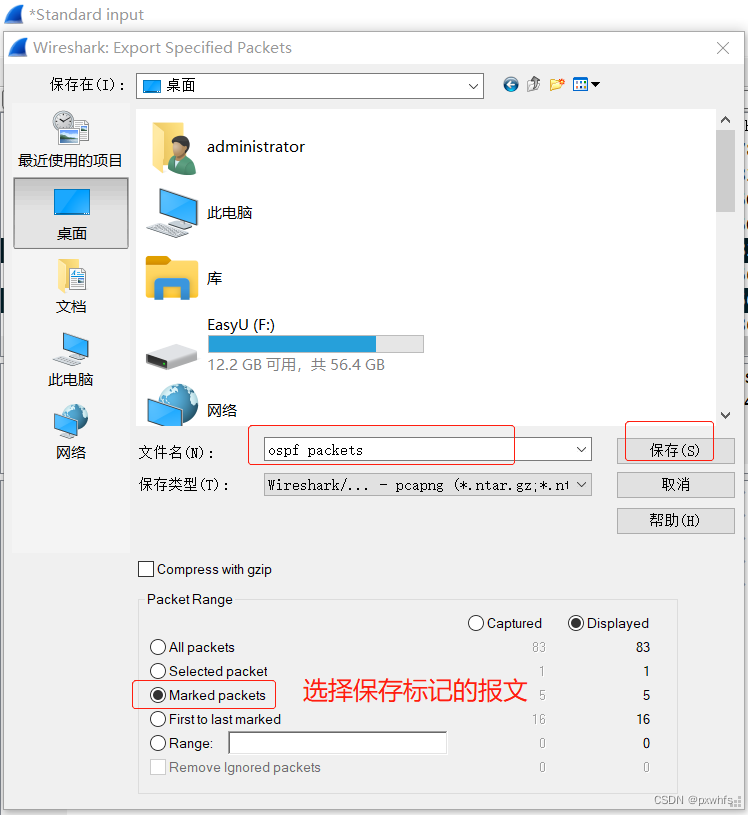

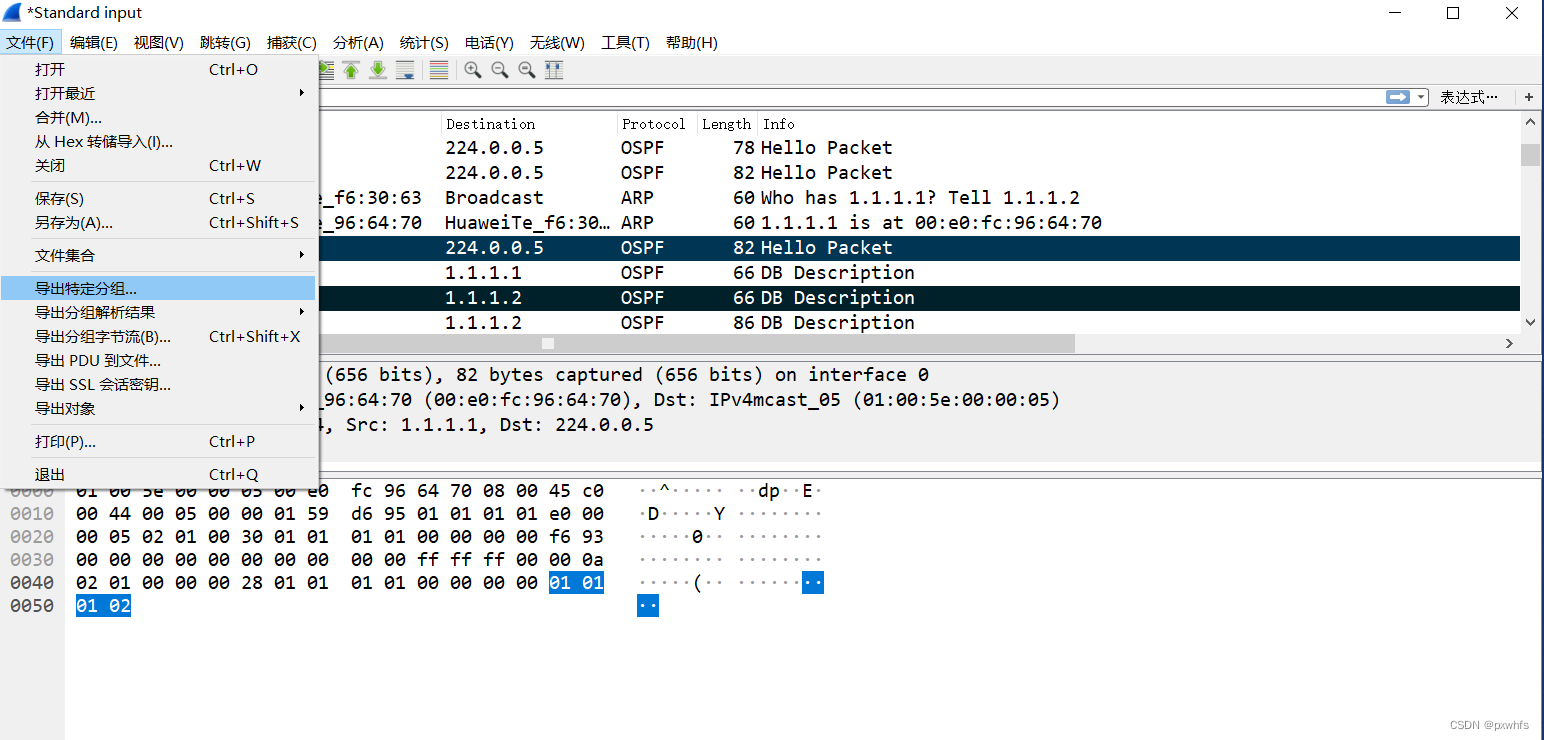

单击左上方文件—导出特定分组



保存成功之后，在桌面上找到保存的ospf packets，打开查看就可以发现里面就只有之前所标记的报文才被保存下来。

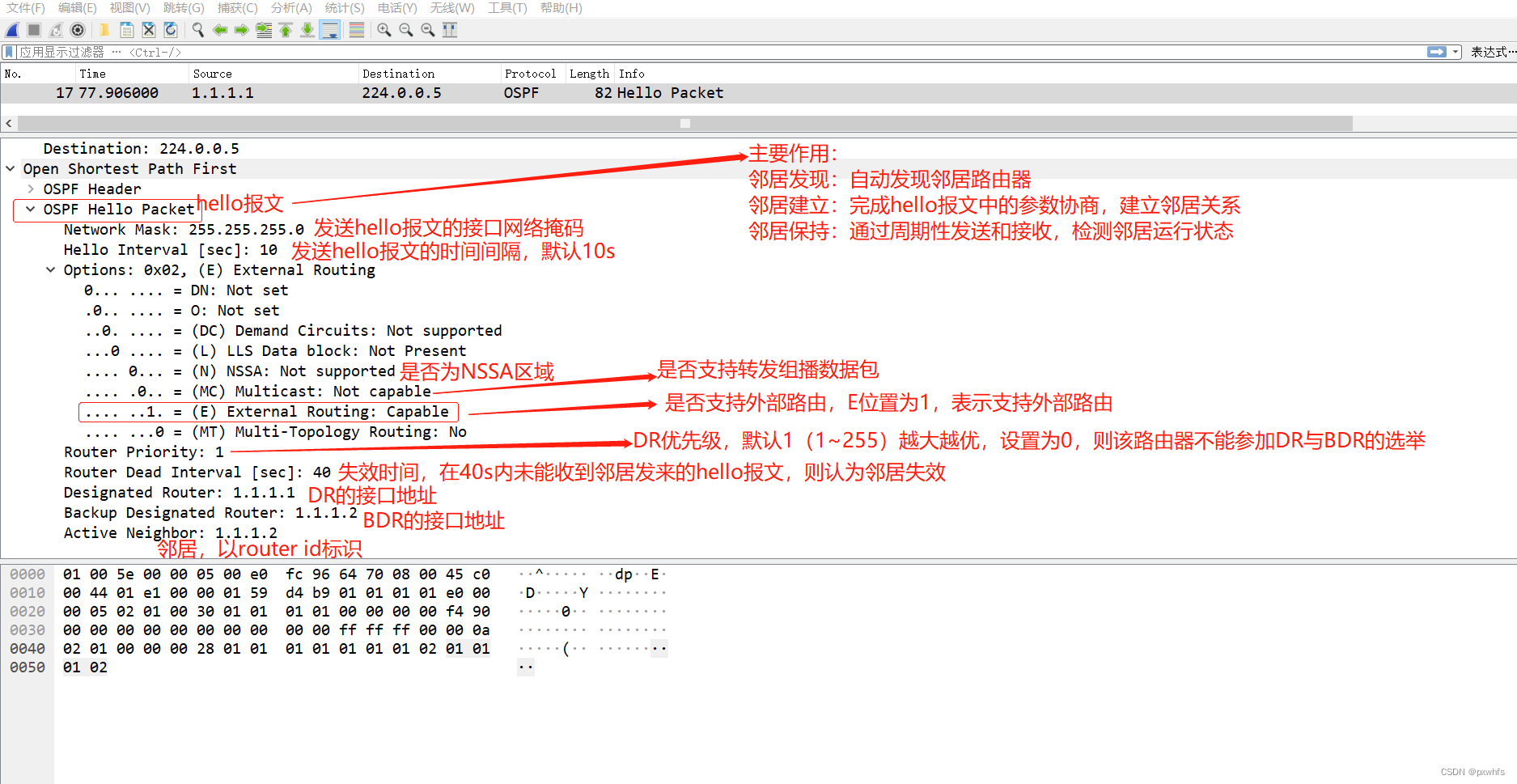

hello报文

 DD报文包含LSA头部信息，包括LS Type、LS ID、Advertising Router、LS Sequence Number、LS Checksum。
