wireshark抓包-OSPF

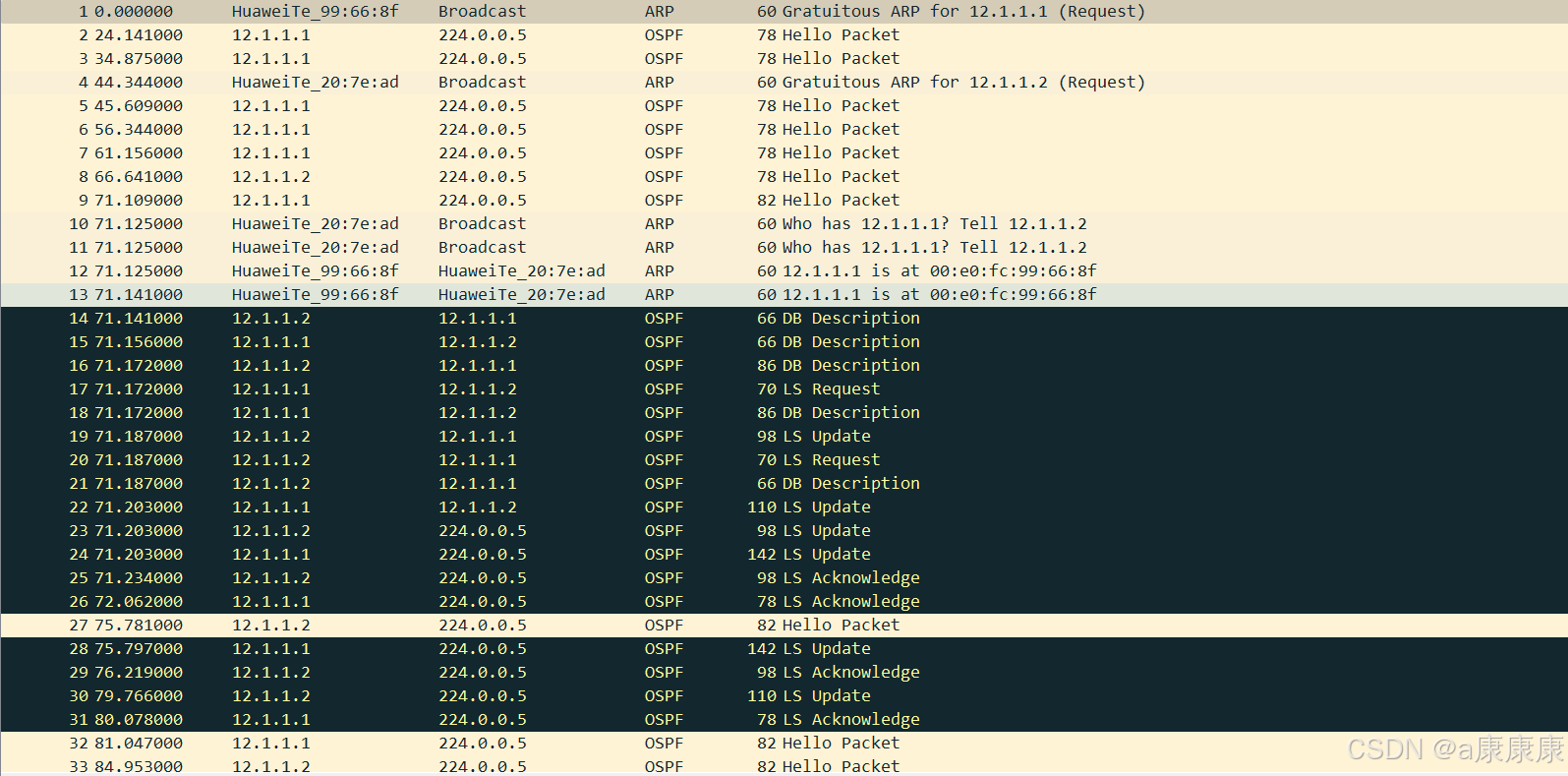

抓包如下：

---

1、OSPF首部分析

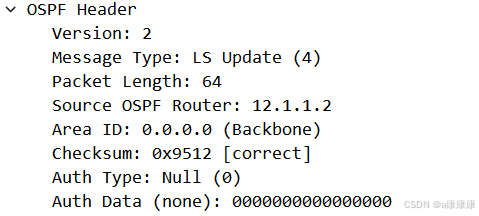

1. OSPF Header
   • 表明这是一个 OSPF 报文的头部。
2. Version: 2
   • OSPF 协议版本为 2，这是目前广泛使用的版本。
3. Message Type: LS Update (4)
   • 报文类型为链路状态更新（Link State Update，简称 LSU），类型值为 4。LSU 报文用于向邻居发送所请求的 LSA 或者主动更新自己的链路状态信息。
4. Packet Length: 64
   • 整个 OSPF 报文的长度为 64 字节。
5. Source OSPF Router: 12.1.1.2
   • 发送此 OSPF 报文的源路由器的 IP 地址为 12.1.1.2。
6. Area ID: 0.0.0.0 (Backbone)
   • 该报文所属的区域 ID 为 0.0.0.0，这是骨干区域（Backbone）的标识。在 OSPF 网络中，骨干区域负责连接各个非骨干区域。
7. Checksum: 0x9512 [correct]
   • 报文的校验和为 0x9512，并且校验结果是正确的。校验和用于检测报文在传输过程中是否出现错误。
8. Auth Type: Null (0)
   • 认证类型为无认证（Null），类型值为 0。这意味着该报文没有采用任何认证机制来确保其安全性。
9. Auth Data (none): 00000000000000000000000000000000
   • 由于认证类型为无认证，认证数据字段为空。

2、OSPF报文种类及分析

（1）Hello 报文：类型值为 1，用于发现和维护邻居关系，周期性地在启用了 OSPF 的接口上发送。通过该报文，路由器可以告知其他路由器自己的存在，确定邻居是否可达，还能选举 DR 和 BDR，并协商和确认 OSPF 协议的参数，如区域 ID、Hello 间隔、失效间隔等。

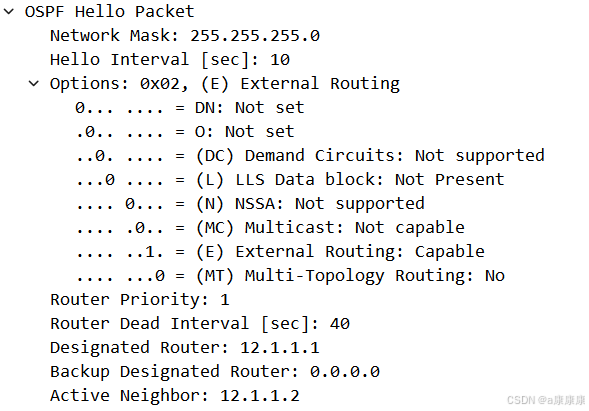

1. OSPF Hello Packet：表明这是一个 OSPF 的 Hello 报文。
2. Network Mask: 255.255.255.0：发送该 Hello 报文的路由器接口 IP 地址的子网掩码。
3. Hello Interval [sec]: 10：该路由器发送 Hello 报文的时间间隔为 10 秒。
4. Options: 0x02, (E) External Routing
   • 0x02是选项字段的值。
   • (E) External Routing: Capable表示该路由器支持外部路由。
5. DN: Not set、O: Not set、(DC) Demand circuits: Not supported等：这些都是对 Options 字段各个比特位所代表功能的具体描述。
   • (L) LLS Data block: Not Present表示没有链路层数据块。
   • (N) NSSA: Not supported表示不支持非纯末梢区域。
   • (MC) Multicast: Not capable表示不支持组播。
   • (MT) Multi - Topology Routing: No表示不支持多拓扑路由。
6. Router Priority: 1：该路由器的优先级为 1，用于选举 DR（指定路由器）和 BDR（备份指定路由器）。
7. Router Dead Interval [sec]: 40：如果在 40 秒内没有收到邻居路由器的 Hello 报文，则认为邻居路由器失效。
8. Designated Router: 12.1.1.1：指定路由器的 IP 地址为 12.1.1.1。
9. Backup Designated Router: 0.0.0.0：备份指定路由器的 IP 地址为 0.0.0.0，表示当前没有选举出备份指定路由器。
10. Active Neighbor: 12.1.1.2：活跃的邻居路由器 IP 地址为 12.1.1.2。

（2）DD 报文：类型值为 2，用于描述本地链路状态数据库的摘要信息。在邻居路由器之间进行数据库同步的初始阶段，帮助双方了解彼此数据库的大致内容，以便后续更高效地进行链路状态信息的同步。

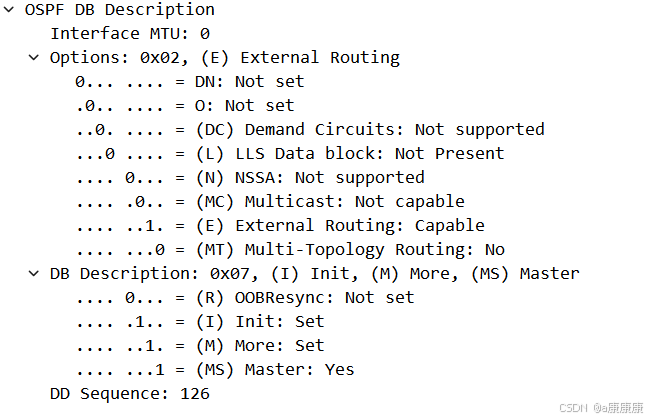

1. OSPF DB Description：表明这是一个 OSPF 的数据库描述报文。
2. Interface MTU: 0：接口的最大传输单元（MTU）设置为 0，通常在实际网络中会有具体数值，这里可能是未配置或者有特殊情况。
3. Options: 0x02, (E) External Routing
   • 0x02是选项字段的值。
   • (E) External Routing: Capable表示该路由器支持外部路由。其他未设置的比特位对应功能未启用（如前面 Hello 报文中提到的 DN、DC 等）。
4. DB Description: 0x07, (I) Init, (M) More, (MS) Master
   • 0x07是数据库描述字段的值。
   • (I) Init: Set表示初始化位被设置，表明这是数据库同步过程的开始。
   • (M) More: Set表示还有更多的数据库描述报文后续会发送。
   • (MS) Master: Yes表示该路由器在数据库同步过程中作为主设备。
5. DD Sequence: 126：数据库描述报文的序列号为 126，用于在数据库同步过程中对报文进行排序和确认。

（3）LSR 报文：类型值为 3，当路由器接收到 DD 报文后，发现自己缺少某些 LSA 时，就会发送 LSR 报文向邻居请求特定的 LSA。

1. Link State Request：表明这是一个链路状态请求报文。
2. LS Type: Router - LSA (1)
   • LS Type表示链路状态类型。这里是 Router - LSA，类型值为 1。Router - LSA 包含了路由器自身的链路状态信息，如直连链路、接口 IP 地址等。
3. Link state ID: 192.168.10.254
   • Link state ID是链路状态标识。对于 Router - LSA，通常是生成该 LSA 的路由器的 Router ID。这里是 192.168.10.254。
4. Advertising Router: 192.168.10.254
   • Advertising Router是通告路由器，即产生该 LSA 的路由器。这里也是 192.168.10.254，说明此 LSA 是由 IP 地址为 192.168.10.254 的路由器产生的。

（4）LSU 报文：类型值为 4，用于向邻居发送所请求的 LSA 或者主动更新自己的链路状态信息。它是对 LSR 报文的响应，携带各种完整的 LSA 内容，以便邻居路由器更新其链路状态数据库。

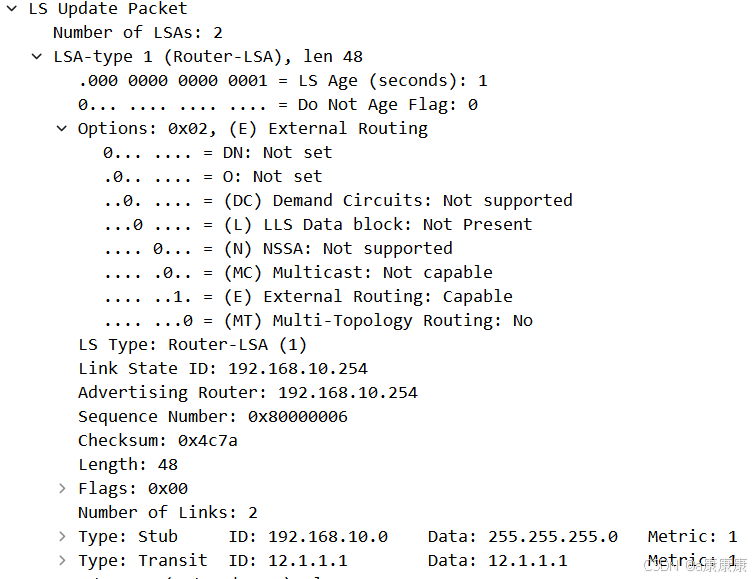

1. LS Update Packet
   • 表明这是一个链路状态更新报文。
   • Number of LSAs: 2：此报文中包含 2 个 LSA。
2. LSA - type 1 (Router - LSA), len 48
   • 这是类型 1 的 LSA，即 Router - LSA，长度为 48 字节。
   • LS Age (seconds): 1：LSA 的年龄为 1 秒。
   • Do Not Age Flag: 0：没有设置 “不老化” 标志。
3. Options: 0x02, (E) External Routing
   • 选项字段值为 0x02，表示支持外部路由。
4. LS Type: Router - LSA (1)
   • 再次确认这是 Router - LSA。
   • Link State ID: 192.168.10.254：链路状态标识。
   • Advertising Router: 192.168.10.254：通告路由器。
   • Sequence Number: 0x80000006：LSA 的序列号。
   • Checksum: 0x4c7a：校验和。
   • Length: 48：LSA 长度。
   • Flags: 0x00：标志位。
   • Number of Links: 2：此 Router - LSA 包含 2 条链路信息。
     • Type: Stub, ID: 192.168.10.0, Data: 255.255.255.0, Metric: 1：第一条链路是 Stub（末节）链路，链路 ID 为 192.168.10.0，链路数据是子网掩码 255.255.255.0，度量值为 1。
     • Type: Transit, ID: 12.1.1.1, Data: 12.1.1.1, Metric: 1：第二条链路是 Transit（中转）链路，链路 ID 为 12.1.1.1，链路数据也是 12.1.1.1，度量值为 1。

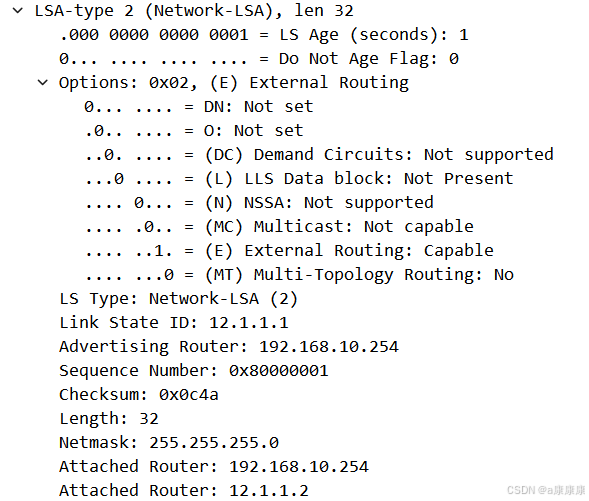

1. LSA - type 2 (Network - LSA), len 32
   • 这是类型 2 的 LSA，即 Network - LSA，长度为 32 字节。
   • LS Age (seconds): 1：LSA 的年龄为 1 秒。
   • Do Not Age Flag: 0：没有设置 “不老化” 标志。
2. Options: 0x02, (E) External Routing
   • 选项字段值为 0x02，表示支持外部路由。
3. LS Type: Network - LSA (2)
   • 确认这是 Network - LSA。
   • Link State ID: 12.1.1.1：链路状态标识。
   • Advertising Router: 192.168.10.254：通告路由器。
   • Sequence Number: 0x80000001：LSA 的序列号。
   • Checksum: 0x0c4a：校验和。
   • Length: 32：LSA 长度。
   • Netmask: 255.255.255.0：网络掩码。
   • Attached Router: 192.168.10.254和Attached Router: 12.1.1.2：连接到该网络的路由器。

（5）LSACK 报文：类型值为 5，用于对收到的 LSU 报文进行确认，确保链路状态信息的可靠传输。当发送方收到 LSACK 报文后，就知道对方已经成功接收了自己发送的 LSA。

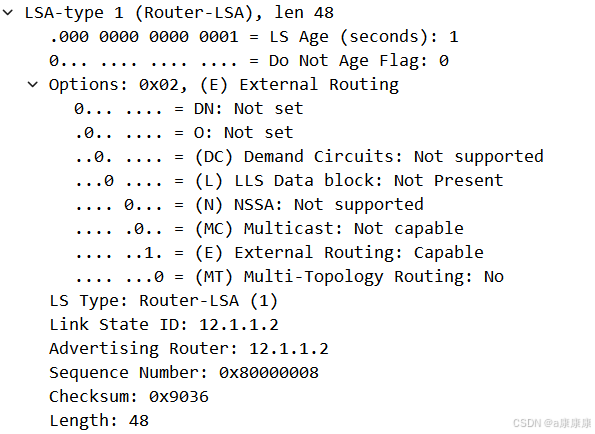

1. LSA - type 1 (Router - LSA), len 48
   • 这是一个 Router - LSA（类型 1 链路状态通告），长度为 48 字节。
   • LS Age (seconds): 1：LSA 的年龄是 1 秒。
   • Do Not Age Flag: 0：未设置 “不老化” 标志。
2. Options: 0x02, (E) External Routing
   • 选项字段值为 0x02，表示支持外部路由。
   • 同时显示了该路由器不支持 DN（Down）、DC（Demand Circuits）、L（LLS Data block）、N（NSSA）、MC（Multicast）和 MT（Multi - Topology Routing），但支持外部路由（E）。
3. LS Type: Router - LSA (1)
   • 再次确认这是 Router - LSA 类型。
   • Link State ID: 12.1.1.2：链路状态 ID 为 12.1.1.2。
   • Advertising Router: 12.1.1.2：通告路由器为 12.1.1.2。
   • Sequence Number: 0x80000008：LSA 的序列号。
   • Checksum: 0x9036：校验和。
   • Length: 48：长度为 48 字节。

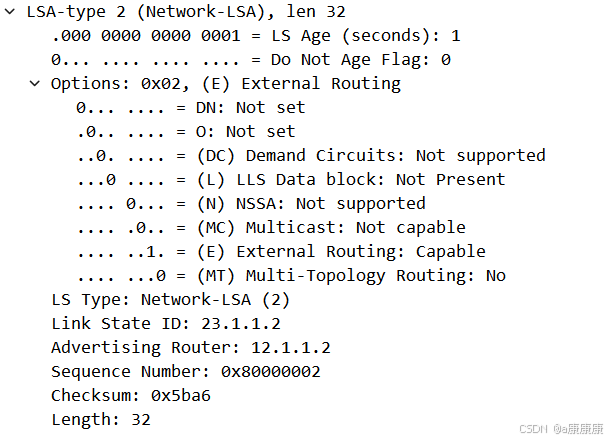

1. LSA - type 2 (Network - LSA), len 32
   • 这是一个 Network - LSA（类型 2 链路状态通告），长度为 32 字节。
   • LS Age (seconds): 1：LSA 的年龄是 1 秒。
   • Do Not Age Flag: 0：未设置 “不老化” 标志。
2. Options: 0x02, (E) External Routing
   • 选项字段值为 0x02，表示支持外部路由。其他不支持的选项与第一张图片相同。
3. LS Type: Network - LSA (2)
   • 确认这是 Network - LSA 类型。
   • Link State ID: 23.1.1.2：链路状态 ID 为 23.1.1.2。
   • Advertising Router: 12.1.1.2：通告路由器为 12.1.1.2。
   • Sequence Number: 0x80000002：LSA 的序列号。
   • Checksum: 0x5ba6：校验和。
   • Length: 32：长度为 32 字节。
