实验三十五、LM117 稳压电源的设计

一、题目

利用 LM117 设计一个稳压电路,要求输出电压的调节范围为 5 ∼ 20   V 5\sim20\,\textrm V 520V,最大负载电流为 400   mA 400\,\textrm{mA} 400mA。利用 Multisim 对所设计电路进行仿真,并测试所有性能指标。

二、仿真电路

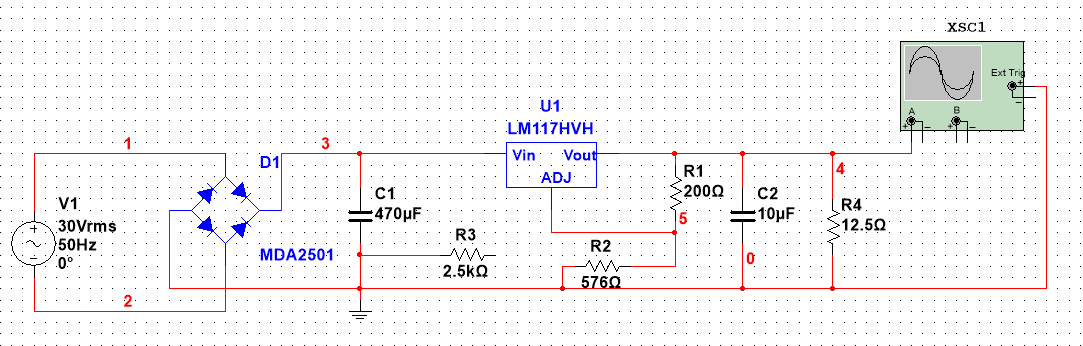

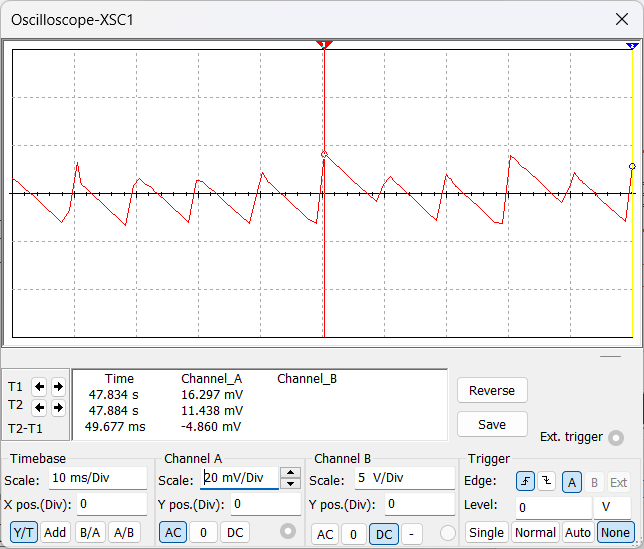

仿真电路如图1所示。以有效值为 30   V 30\,\textrm V 30V、频率为 50   Hz 50\,\textrm{Hz} 50Hz 的交流电压源模拟电源变压器副边电压;为选择参数方便,将电位器用两个电阻 R 2 R_2 R2 R 3 R_3 R3 代替。在满载情况下,当电位器取值为 576   Ω ∼ 3.076   kΩ 576\,Ω\sim3.076\,\textrm{kΩ} 576Ω3.076 时,输出电压调节范围为 4.898 ∼ 20.715   V 4.898\sim20.715\,\textrm V 4.89820.715V。输出纹波电压的波形如图2所示,当输出电压为 20   V 20\,\textrm V 20V,满载时其峰值约为 16   mV 16\,\textrm {mV} 16mV

在这里插入图片描述 图 1    仿真电路 图1\,\,仿真电路 1仿真电路在这里插入图片描述 图 2    纹波电压 图2\,\,纹波电压 2纹波电压

三、性质指标

性能指标如表1所示。
表 1    性能指标 表1\,\,性能指标 1性能指标

电源电压V1 有效值/V3030.53327
整流滤波后电压 C 1 C_1 C1 上电压/V40.12540.00144.31235.785
负载电阻 R L R_L RL50305050
输出电压 U O U_O UO/V10.01410.01310.02310.004
输出电阻 R o R_o Ro R o = Δ U O Δ I O ∣ U I ≈ 40   V ≈ 0.0075   Ω R_o=\displaystyle\frac{\Delta U_O}{\Delta I_O}\Big|_{U_{\scriptscriptstyle I}\approx40\,\textrm V}\approx0.0075\,Ω Ro=ΔIOΔUO UI40V0.0075Ω
稳压系数 S r % S_r\% Sr% S r = Δ U O U O / Δ U I U I ∣ R L = 50   Ω ≈ 0.99 % S_r=\displaystyle\frac{\Delta U_O}{U_O}\Big/\frac{\Delta U_I}{U_I}\Big|_{R_{\scriptscriptstyle L}=50\,Ω}\approx0.99\% Sr=UOΔUO/UIΔUI RL=50Ω0.99%
