Amesim2021.1与Simulink联合仿真配置流程及经验总结

Amesim 与 Simulink 联合仿真配置相对比较麻烦，笔者曾经凭运气配置成功过，但后来在别的电脑又多次配置失败，经过一些尝试及咨询专业人士，对Amesim2021.1版本与Simulink联合仿真配置做了一个流程总结，希望能帮助有需求的人。

第一步：安装软件

建议软件安装顺序：

1. Visual Studio, C++

2. Amesim（软件会自动配置已有的C++编译器）

3. Matlab (软件会自动配置已有的C++编译器）

注

(1)最关键的是先装Visual Studio, C++，再安装Amesim；Matlab安装顺序其实影响不大，即使先装Matlab，后装Visual Studio C++，也可通过Matlab中输入mex -setup命令完成Visual C++配置。

(2)安装Visual Studio 时，Professional版与Community版都可以。具体安装内容只需要安装“Desktop development with C++” 即可。安装路径可以用默认路径，也可自己改动习惯路径。

(3)Amesim版本与Matlab版本。Matlab 版本通常不高于Amesim 版本，比如Amesim 2021.1 适配Matlab 2021b及以下，笔者另一台电脑是Amesim2021.1 与Matlab 2020a配置联仿。

(4)Amesim版本与 Visual Studio版本。亲测Amesim 2021.1必须与Visual Studio 2019（可能2019以上也可以）配置，如果安装Visual Studio2017及以下会报错。

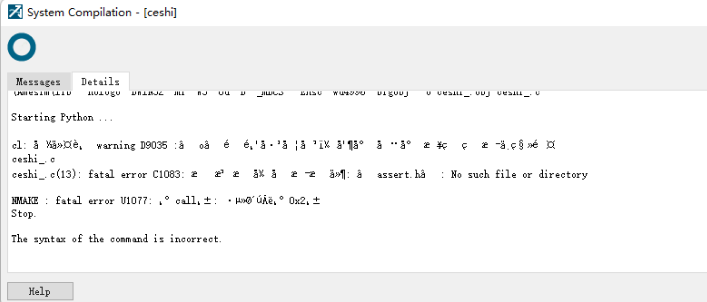

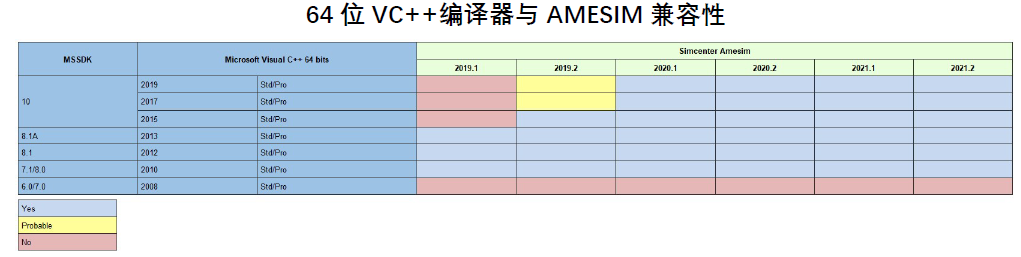

虽然上面这个表格说Visual Studio2017可与Amesim2021.1兼容，但实际验证下来，用Amesim选择Visual C++编译器，运行Simulation会报以下错误

第二步：Amesim配置C++编译器

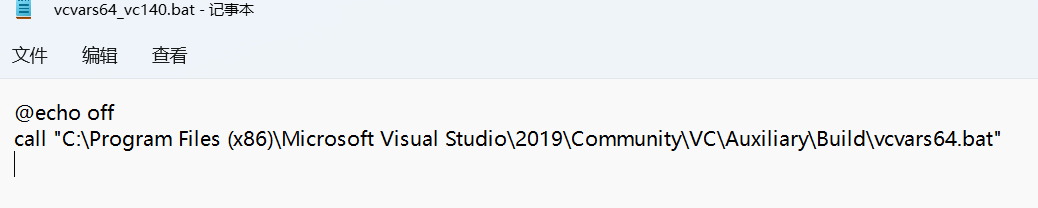

新建一个txt 文件，将以下字符复制进去后保存，关闭。

@echo off

call "C:\Program Files (x86)\Microsoft Visual Studio\2019\Community\VC\Auxiliary\Build\vcvars64.bat"

注

(1)第二行内的VisualStudio 的安装地址，按照你的实际安装地址修改。

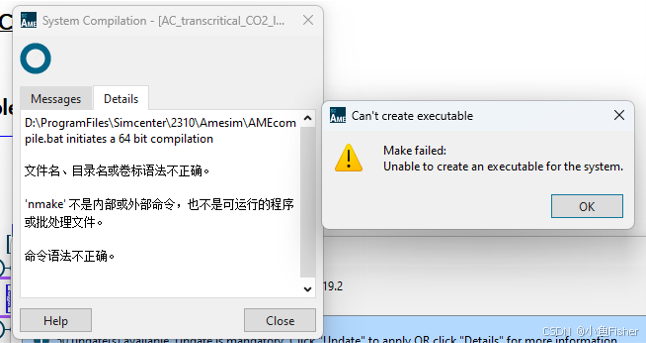

(2)注意call后面要有空格，如果没加空格会报下面错误

(3)将这个txt 文件修改为”vcvars64_vc140.bat”，注意把文件类型也修改了，变成了.bat文件。

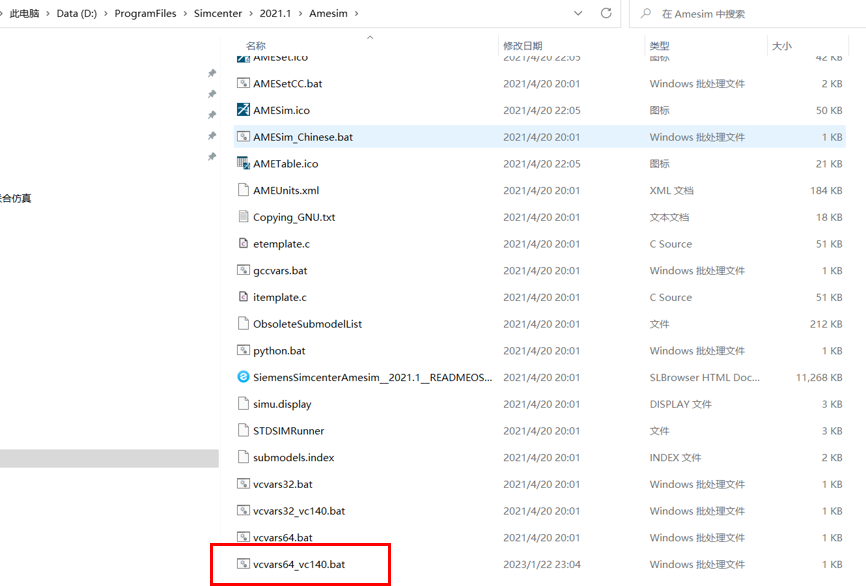

(4)将这个"vcvars64_vc140.bat "拷贝并覆盖至Amesim 的安装路径，例如我的Amesim安装路径：D:\ProgramFiles\Simcenter\2021.1\Amesim

第三步：Amesim配置Visual C++编译器

在Amesim 中选择对应版本的VC++作为编译器

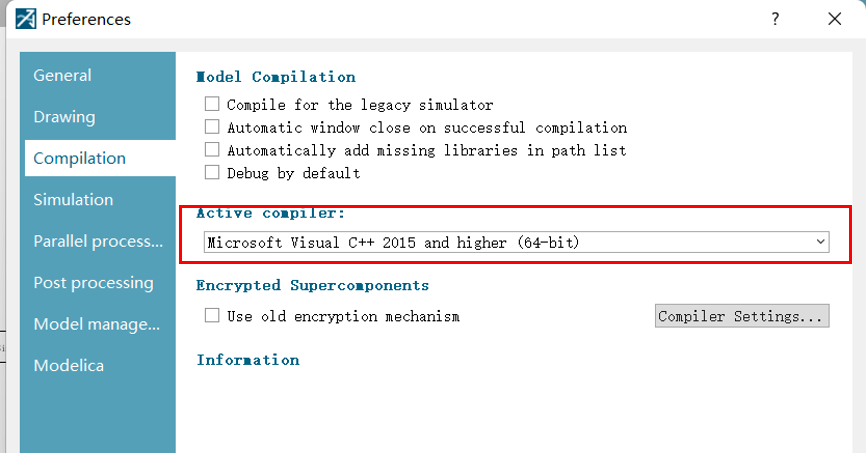

Amesim 〉Preferences > Compilation> Microsoft Visual C++，

选择 “MicrosoftVisual C++ 2015 and higher (64-bit )”

运行一个Demo，如果电机“SIMULATION”按钮可以通过编译，则说明Amesim与Visual C++配置成功

第四步：Matlab配置Visual C++编译器

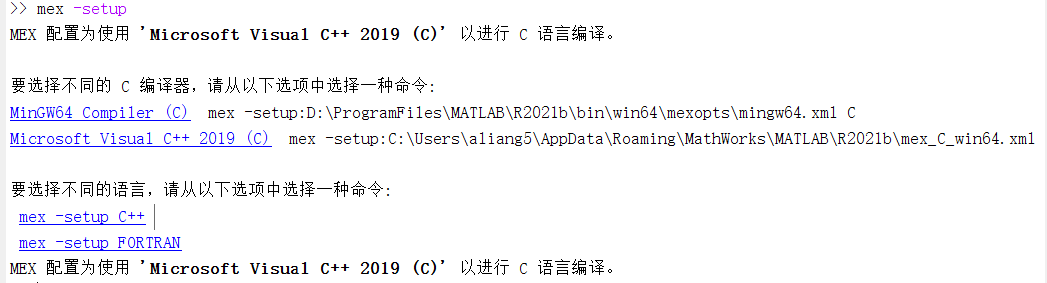

在Matlab 命令行窗口输入 mex -setup，回车后出现 Microsoft Visual C++ 2019(C)， 点击该链接后提示：MEX 配置为使用 'Microsoft Visual C++ 2019 (C)' 以进行 C 语言编译。 Matlab 与 Visual C++即配置成功

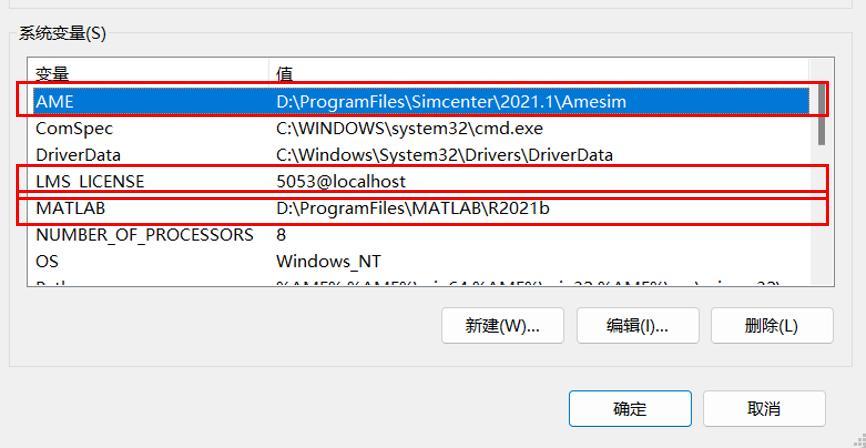

第五步：环境变量设置

（1）检查Amesim 环境变量：变量名AME，值比如为我的安装路径D:\ProgramFiles\Simcenter\2021.1\Amesim

（2）检查MATLAB 环境变量：变量名MATLAB，值比如为我的安装路径D:\ProgramFiles\MATLAB\R2021b

（3）检查LMS_LICENSE 环境变量

第六步：Amesim与Matlab 联合仿真测试

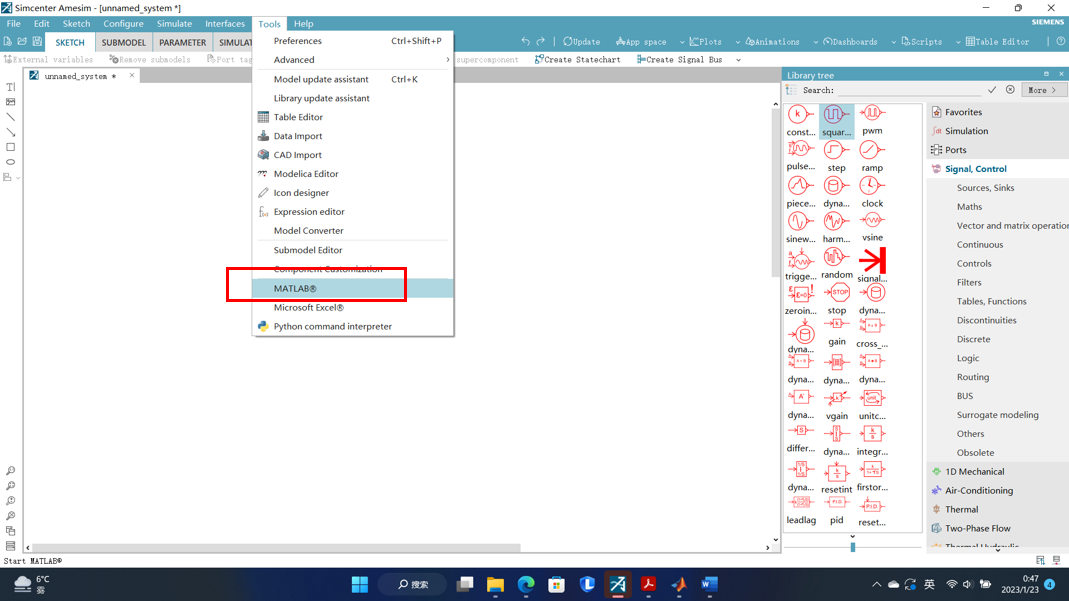

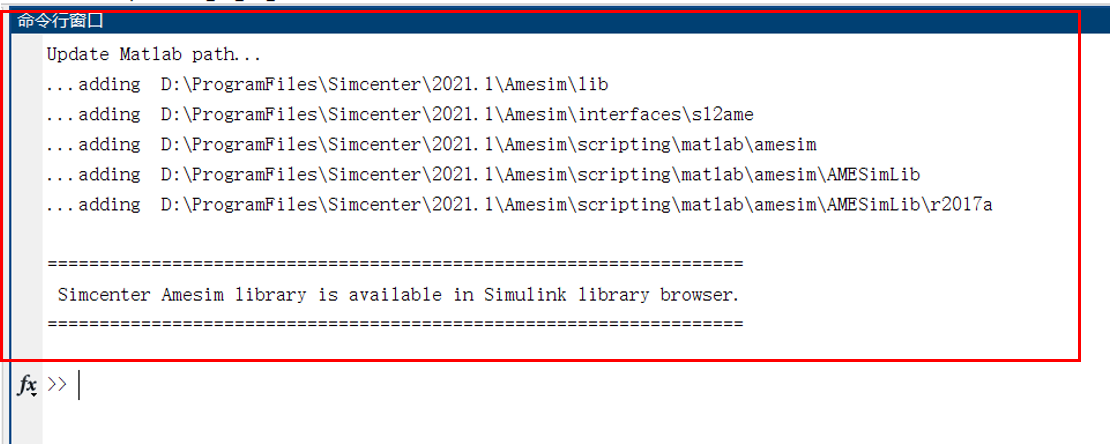

从Amesim的Tools 菜单栏中打开MATLAB@，能够打开Matlab并出现红框内信息即加载AMESIM 模块成功

进一步测试：

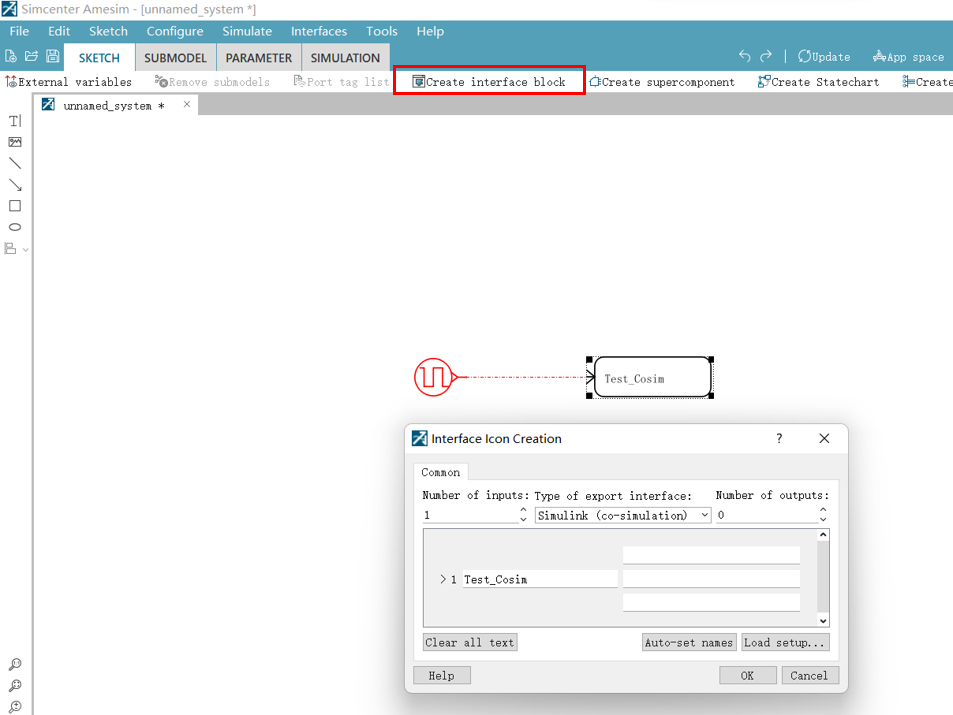

（1）在Amesim中建立如下模型，其中Simulink接口从”Create Interface Block”中生成，点击SIMULATION完成编译。

（2）完成编译后，点击菜单栏Tools 里的MATLAB@（一定要通过AMESIM 启动MATLAB）

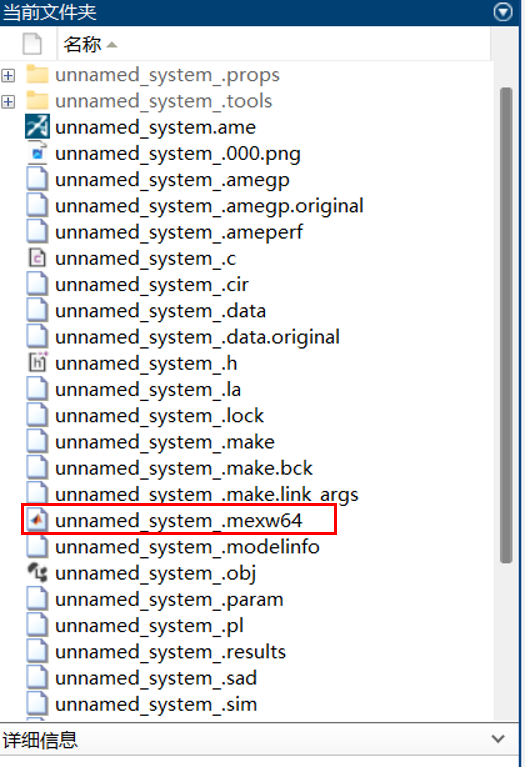

（3）Matlab启动后，可以看到后缀为.mexw64的文件

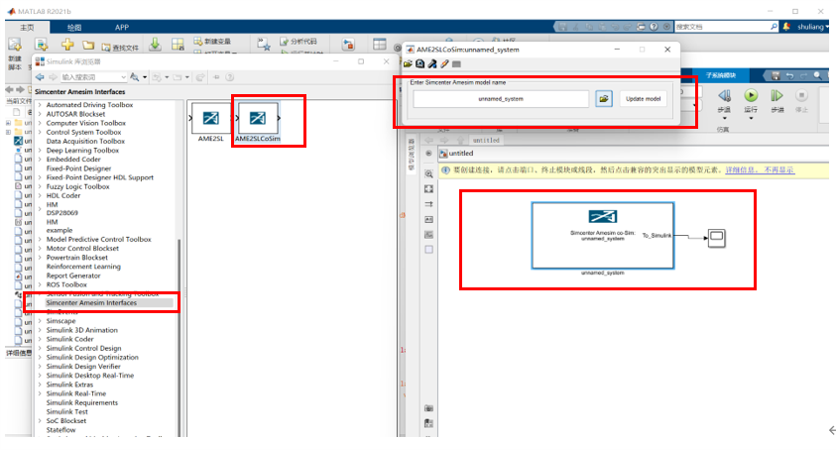

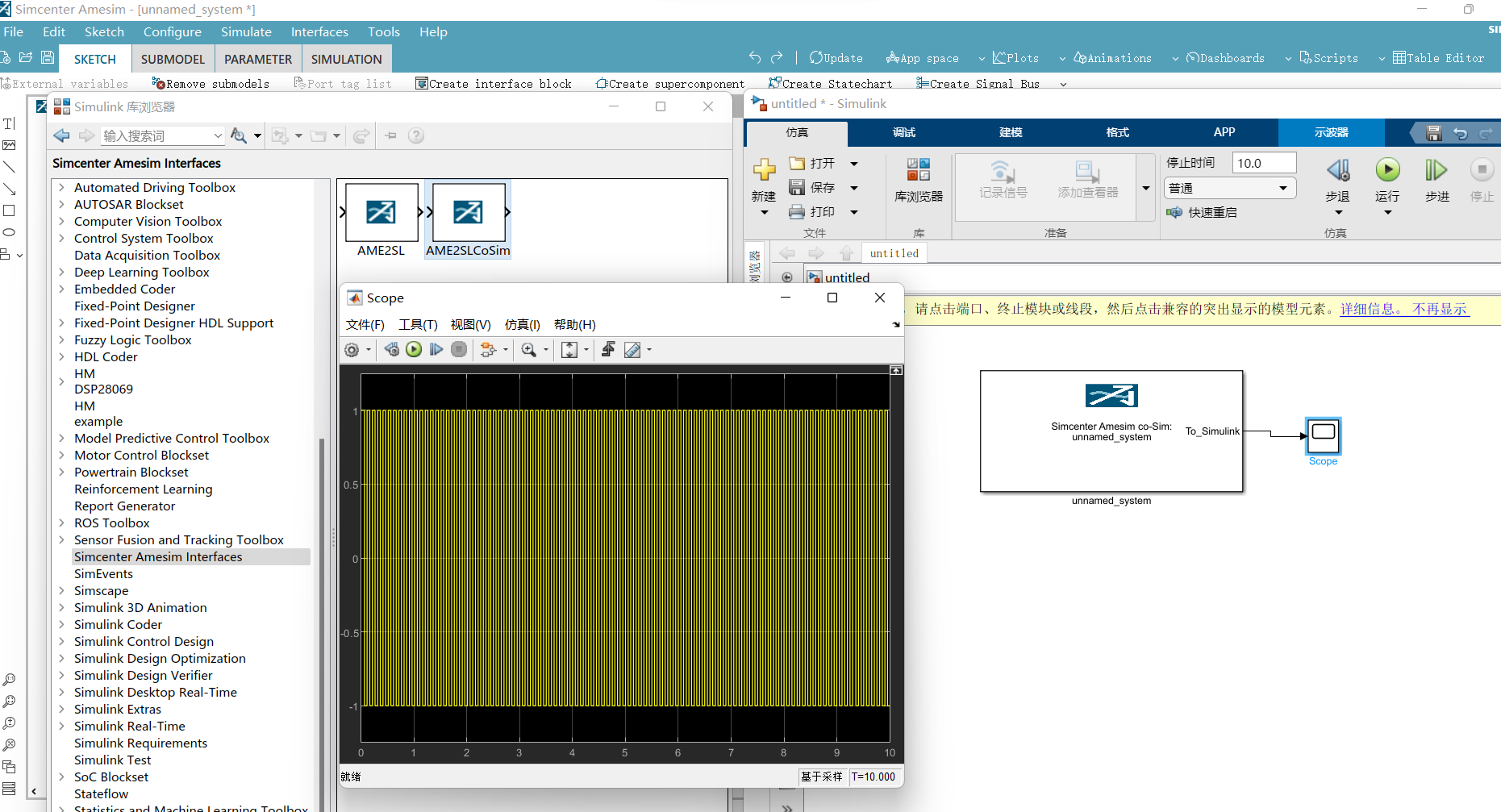

（4）新建一个Simulink空白文件，从Library库里找到 Simcenter Amesim Interfaces，选择AME2SLCoSim，插入Simulink，并双击打开，导入上文提到的后缀为.mexw64的文件，连上示波器运行Simulink，可看到示波器结果。表面Amesim与Simulink联仿配置最终成功。

第七步，其他

一些其他介绍Amesim与Simulink联仿配置文章操作步骤的必要性：

1. Visual C++，Amesim，Matlab 三个软件必须安装的同一文件夹下，且安装路径不能有空格。

亲测：不是必须。我的Visual C++安装在C盘默认路径，Amesim与Matlab安装在D盘

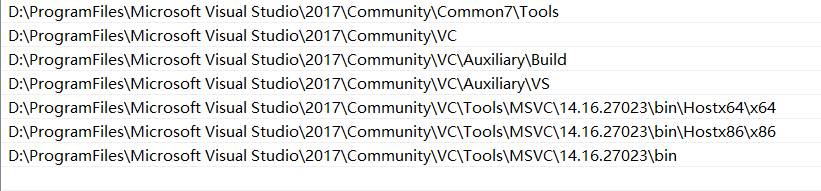

1. 环境变量 Path 下添加Visual C++以下值

亲测：不是必须。我原来装的Visual Studio2017配置了，后改为Visual Studio2019，没有去更新Path路径下Visual C++的值，但可以联仿。

另外，还有很多其他关于环境变量的设置，大多也是没必要的。

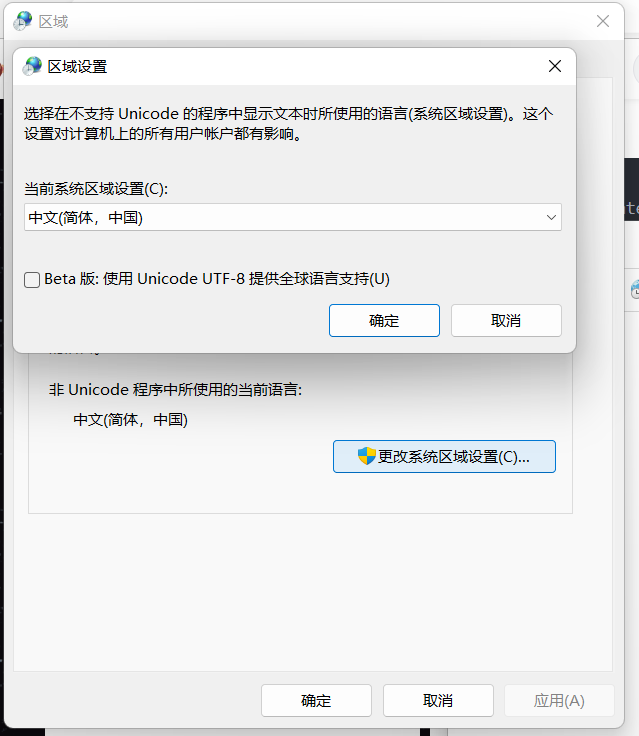

1. 需要在控制面板 > 区域中 勾选 Beta版：“使用Unicode UTF-8 提供全球语言支持（U）“

亲测：不是必须。没有勾选也可以联仿。

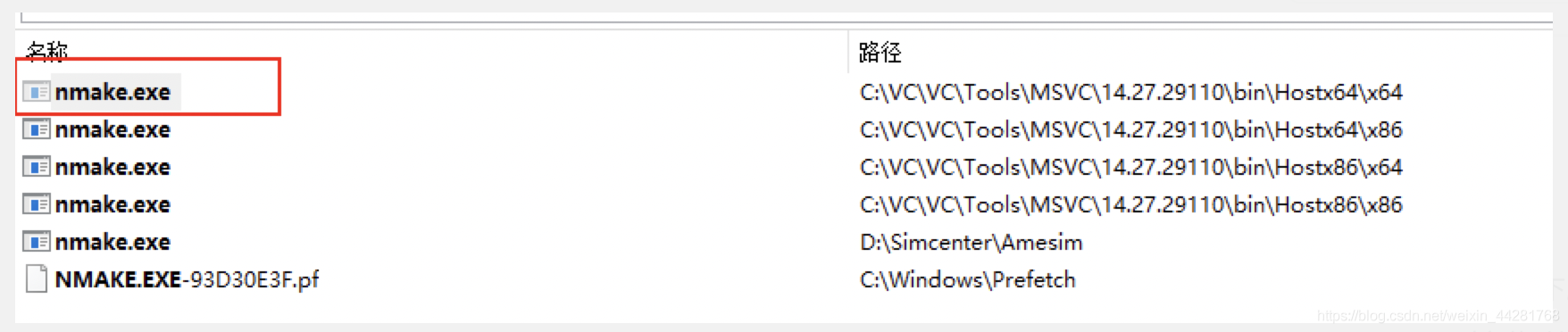

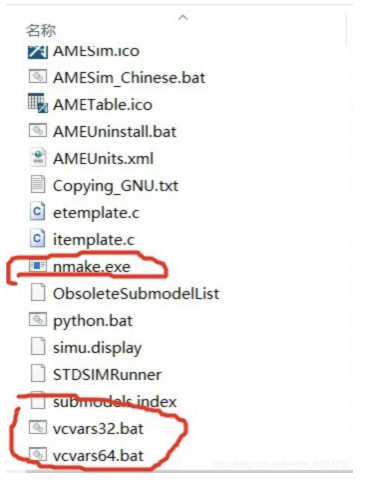

1. 需要在64位vs文件夹中找到的的nmake，复制到Amesim根目录？

亲测：不是必须。Amesim跟目录下一直没有nmake文件，也可以联仿
