MODTRAN使用心得

一、GUI软件的使用

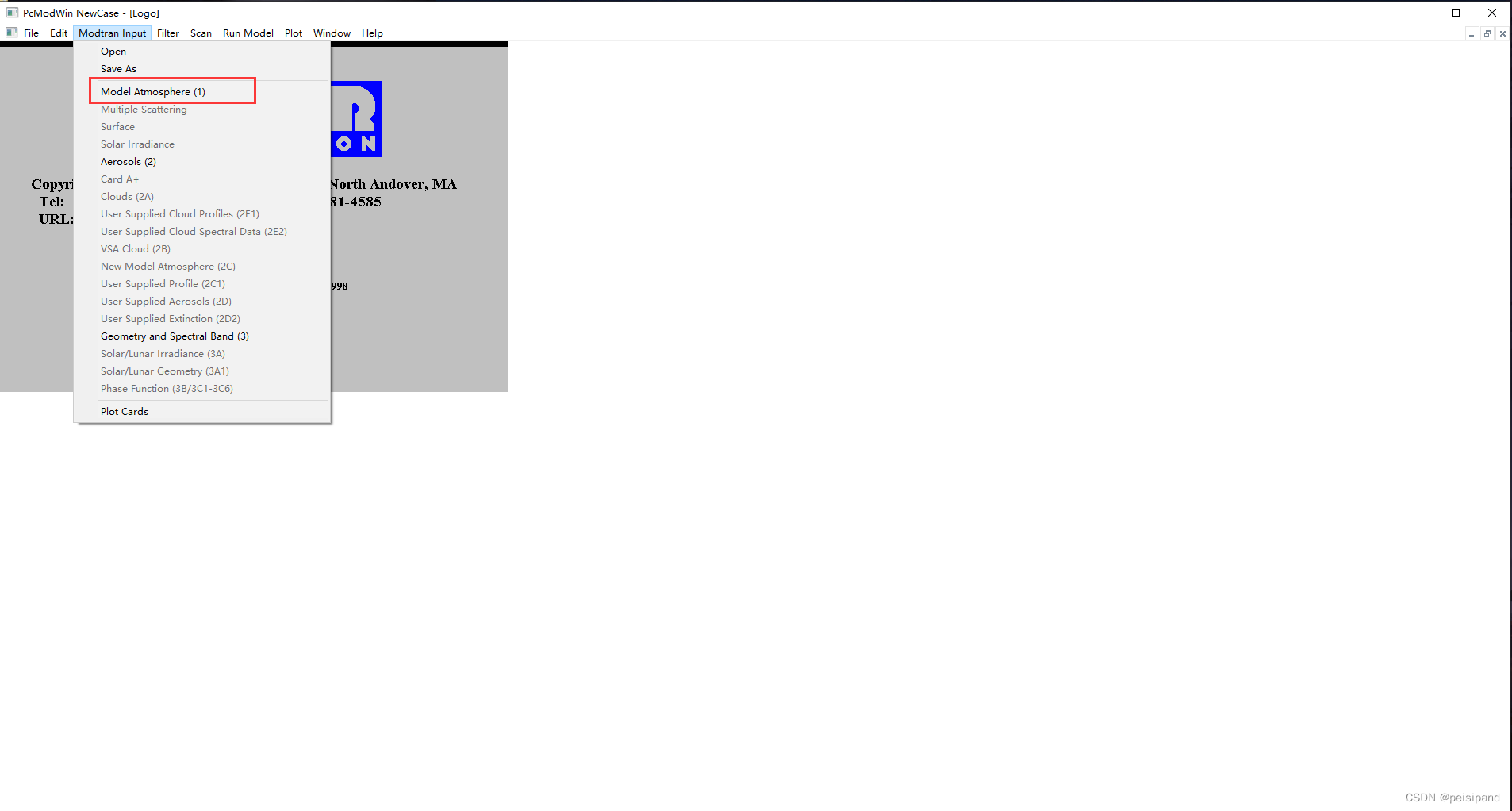

打开bin目录下的PcModwin.exe

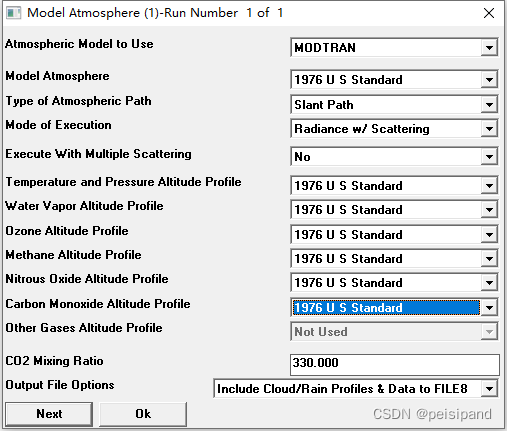

1.1 全部使用1976大气模式

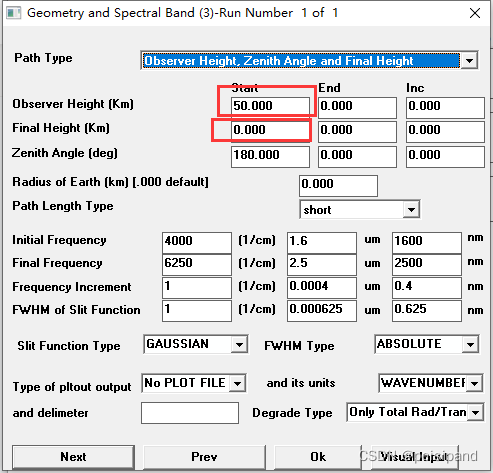

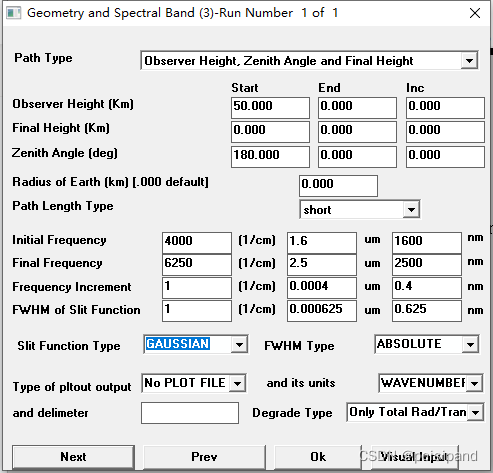

要模拟卫星观测的地面反射太阳的辐射，所以选择slant





180度的观测角表示朝下观测

 点Run model 既可

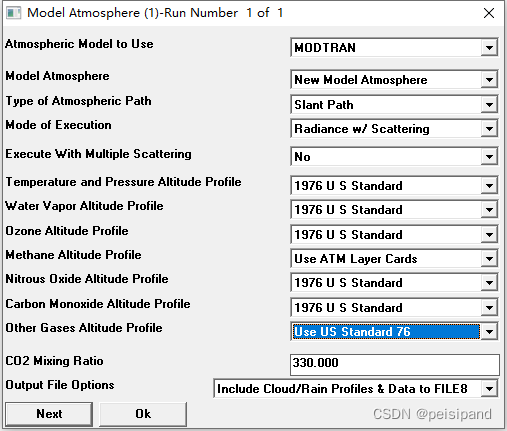

 1.2 单独改变甲烷的浓度，其他全部使用76大气

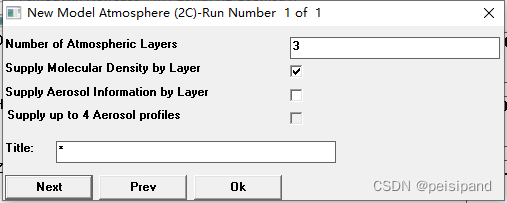

值得注意的是：这里需要自己设置分层数（以3层为例），并且Supply Molecular Density by Layer 必须选中，否则下一个选项卡的甲烷浓度无法设置。

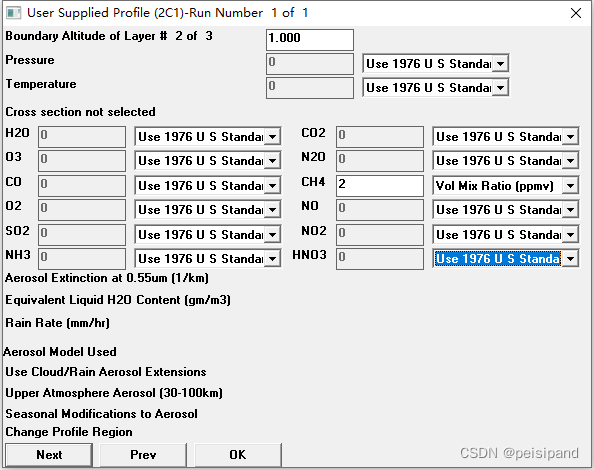

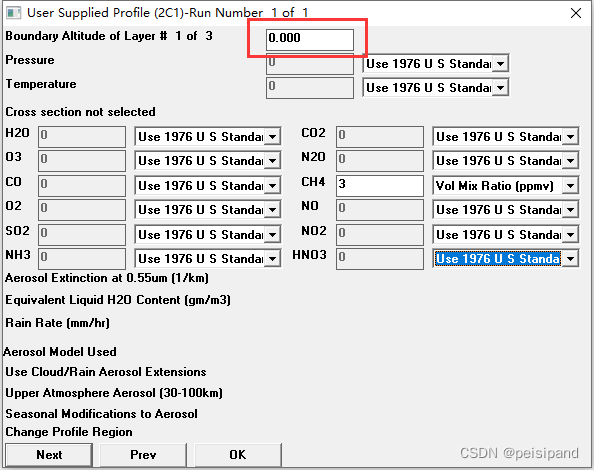

 注意第一层的高度必须要小于等于之后要设置的Final Height （即反射点位置的高度），剩下的除了甲烷，全部设置为76大气。第二、第三层类似。



 注意这里最高层的高度必须要大于后面要设置的Observer Height。

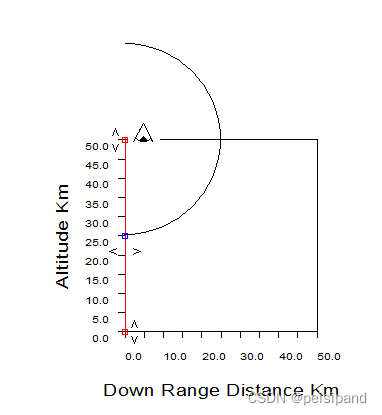

 绘图，选择MODOUT2

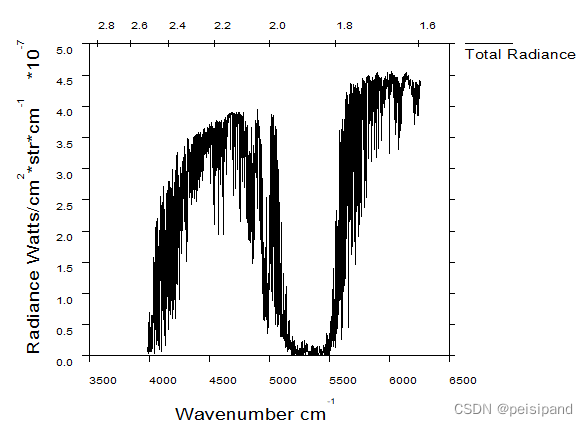

绘制总辐射

 二、直接调用代码来运行MODTRAN

前面的GUI软件的作用很明显，就是为了生成一个标准化的输入文件，然后调用主程序。

经过了解，tape5是输入文件，但进一步打开Modtran.bat发现，tape5是由modin复制而来，所以当我们要分30层或者更多层数的时候，只要修改modin即可。

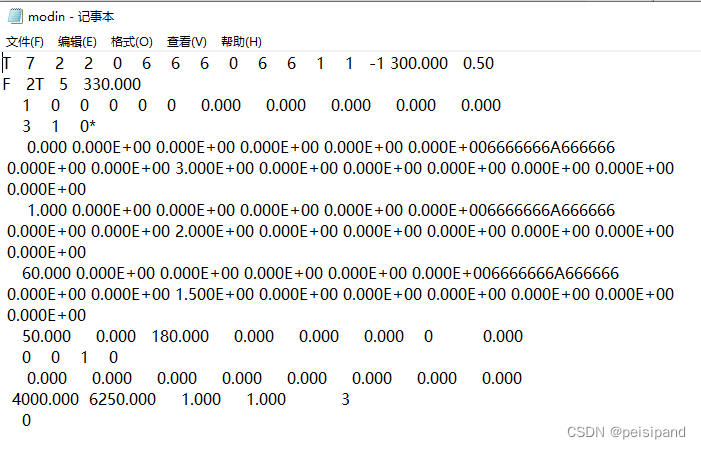

打开modin看看

 现在还是3层，之前GUI定义的。我们可以直接在此上面修改为4层

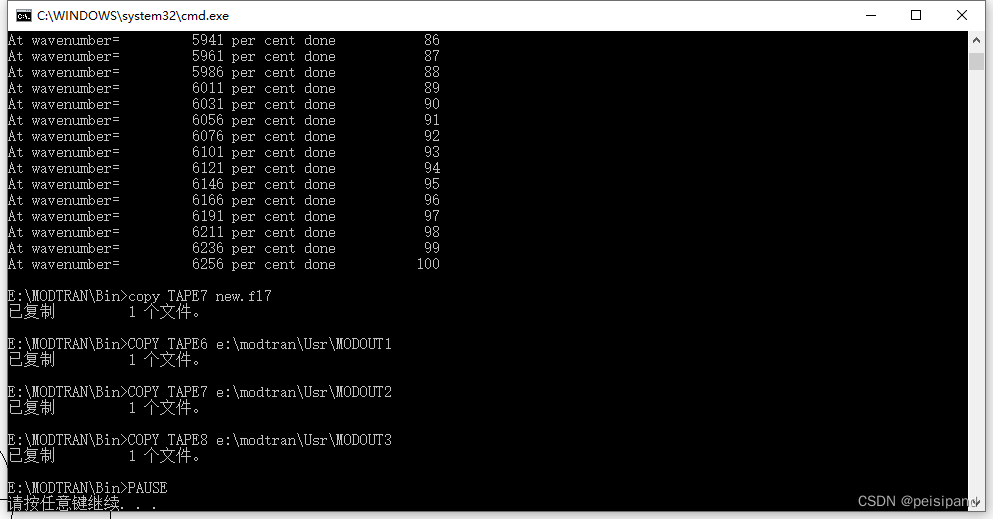

 直接双击Modtran.bat，输出在tape6

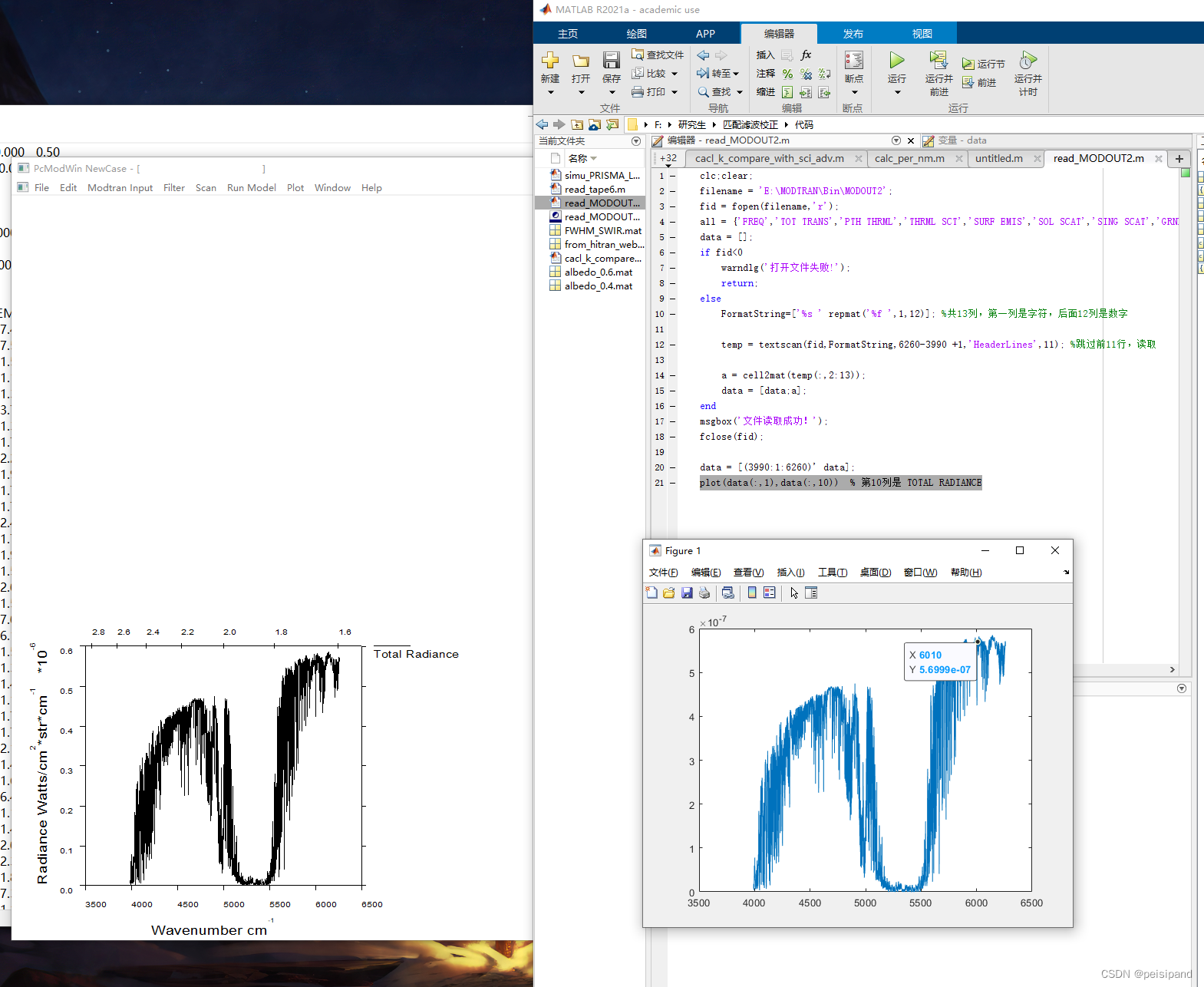

clc;clear;
filename = 'E:\MODTRAN\Bin\MODOUT2';
fid = fopen(filename,'r');
all = {'FREQ','TOT TRANS','PTH THRML','THRML SCT','SURF EMIS','SOL SCAT','SING SCAT','GRND RFLT','DRCT RFLT','TOTAL RAD','REF SOL','SOL@OBS','DEPTH'};
data = [];
if fid<0
    warndlg('打开文件失败!');
    return;
else
    FormatString=['%s ' repmat('%f ',1,12)]; %共13列，第一列是字符，后面12列是数字

    temp = textscan(fid,FormatString,6260-3990 +1,'HeaderLines',11); %跳过前11行，读取

    a = cell2mat(temp(:,2:13));
    data = [data;a];
end
msgbox('文件读取成功！');
fclose(fid);

data = [(3990:1:6260)' data];
plot(data(:,1),data(:,10))  % 第10列是 TOTAL RADIANCE
