由于安卓O的已经官方支持SDcardFS文件系统，在开发过程中也遇到一些问题，特此浅要分析下SDcardFS

1、Fuse(Filesystem in Userspace)

早期的android系统没有使用fuse文件系统后来android为了控制不同APP对文件访问的权限，使用了fuse文件系统。早期手机内置SD卡使用一个独立vfat文件系统格式的分区。使用fuse之后，将手机内置SD卡与userdata分区合并成为一个分区。userdata分区使用ext4文件系统存储数据，访问userdata分区是直接操作ext4文件系统，而访问内置SD卡，则是先访问fuse文件系统，然后再访问ext4文件系统。

fuse文件系统的基本方法是，创建fuse设备，并将fuse设备挂载到与内置SD卡目录关联的目录。那么，对内置SD卡的访问变成了先访问fuse文件系统，再访问ext4文件系统。fuse的内核部分创建了多个队列，其中包含一个pending队列和一个processing队列。每当有调用者对内置SD卡的系统调用时，fuse把文件访问路径转换为对ext4文件系统的操作路径，设置对应的操作码，并放入一个请求中。fuse在用户态有3个监控线程，循环地读取fuse设备。对fuse设备的读取操作在内核部分转换从pending队列读取请求，如果队列中没有请求，则对应的线程进入睡眠状态。监控线程读取到pending队列中的请求后，把请求转换为对ext4文件系统的系统调用操作。系统调用执行完成后，监控线程把执行结果写入到fuse设备，对fuse设备的写操作在内核部分转换为把结果放入processing队列。processing队列依次取出结果，返回给调用者。

• Fuse访问文件流程

  维基百科：Fuse文件系统简介

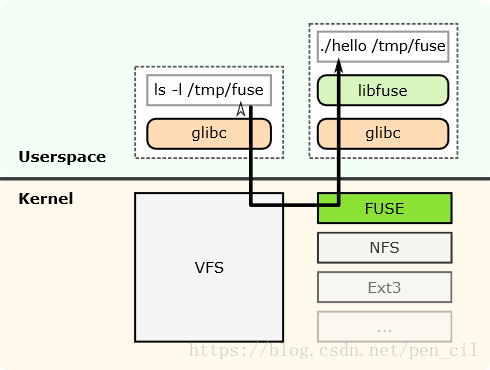

从用户空间到列表文件（ls -l / tmp / fuse）的请求被内核通过VFS重定向到FUSE。FUSE然后执行注册处理程序（./hello）并将请求传递给它（ls -l / tmp / fuse）。处理程序返回一个响应给FUSE，然后它被重定向到最初发出请求的用户空间程序。

由上图可以看出Fuse需要进行多次的用户态与内核态交互，这样就会造成切换开销

• 实例分析

  摘自国外一个博客Why does FUSE on Android suck

  cat过程中的strace

  root@android: # cd /sdcard
  root@android:/sdcard # cat test.txt
  root@android:/sdcard # strace -f -e open,openat,read,close cat test.txt
  (..)
  >>stripped output related to loading "cat" by shell<<
  (..)                             = 0
  openat(AT_FDCWD, "test.txt", O_RDONLY)  = 3
  read(3, "1234\n", 1024)                 = 5
  read(3, "", 1024)                       = 0
  close(3)                                = 0

  与此同时sdcard daemo 工作流程

  root@android: # ps | grep sdcard
  media_rw  714   1     23096  1528  ffffffff 81ca6254 S /system/bin/sdcard
  root@android: # strace -f -p 714
  Process
