【数字电子技术实验】74LS153芯片数据选择器的应用设计

实验2.4 数据选择器的测试与应用

一、实验目的

1. 掌握数据选择器的逻辑功能和测试方法。

2. 熟悉数据选择器的工作原理和基本应用。

3.设计双4选1数据选择器的组合逻辑电路

二、实验内容

1. 根据4选1数据选择器的逻辑功能检测74LS153芯片的功能，将测试结果填入表中。

74LS153的逻辑功能测试

使能 地址输入 数据输入 输出 ST A1 A0 D3 D2 D1 D0 Y 1 x x x x x x 0 0 0 0 x x x 0 0 0 0 0 x x x 1 1 0 0 1 x x 0 x 0 0 0 1 x x 1 x 1 0 1 0 x 0 x x 0 0 1 0 x 1 x x 1 0 1 1 0 x x x 0 0 1 1 1 x x x 1

2. 用74LS153芯片和与非门连接逻辑电路，记录测试结果。

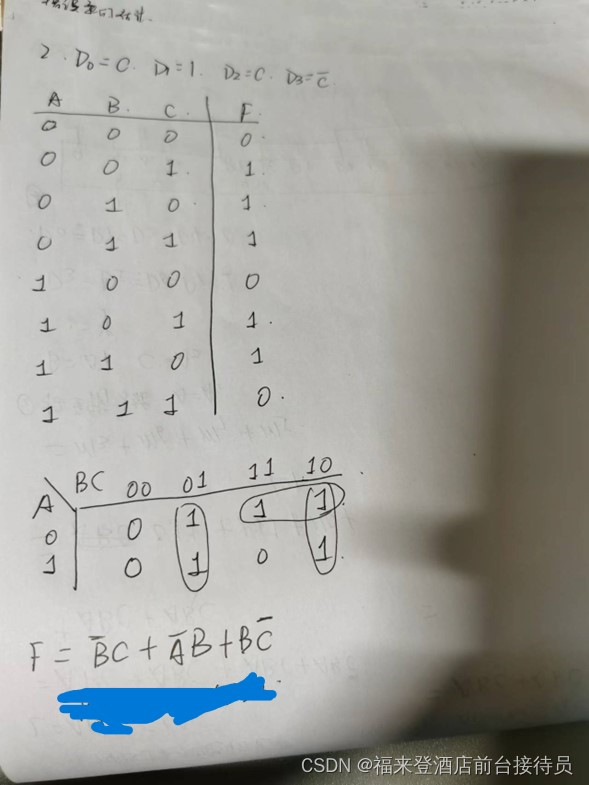

（1）列出输入输出关系的真值表。

（2）写出输出函数F的逻辑表达式，并化简成最简与或式（要有化简过程）。

3. 设计一个4输入、2输出的组合逻辑电路。用74LS153双4选1数据选择器设计一个组合逻辑电路，该电路将对4位二进制数X=ABCD进行判断，产生两个输出F1和F2。该电路实现的判断功能为：①当输入X能被4整除时，输出F1=1，否则F1=0；

②当X≤2或X≥9时，F2=1，否则F2=0。

（1）根据设计要求，写出真值表

输  入 输  出 输  入 输  出 A B C D F1 F2 A B C D F1 F2 0 0 0 0 1 1 1 0 0 0 1 0 0 0 0 1 0 1 1 0 0 1 0 1 0 0 1 0 0 1 1 0 1 0 0 1 0 0 1 1 0 0 1 0 1 1 0 1 0 1 0 0 1 0 1 1 0 0 1 1 0 1 0 1 0 0 1 1 0 1 0 1 0 1 1 0 0 0 1 1 1 0 0 1 0 1 1 1 0 0 1 1 1 1 0 1

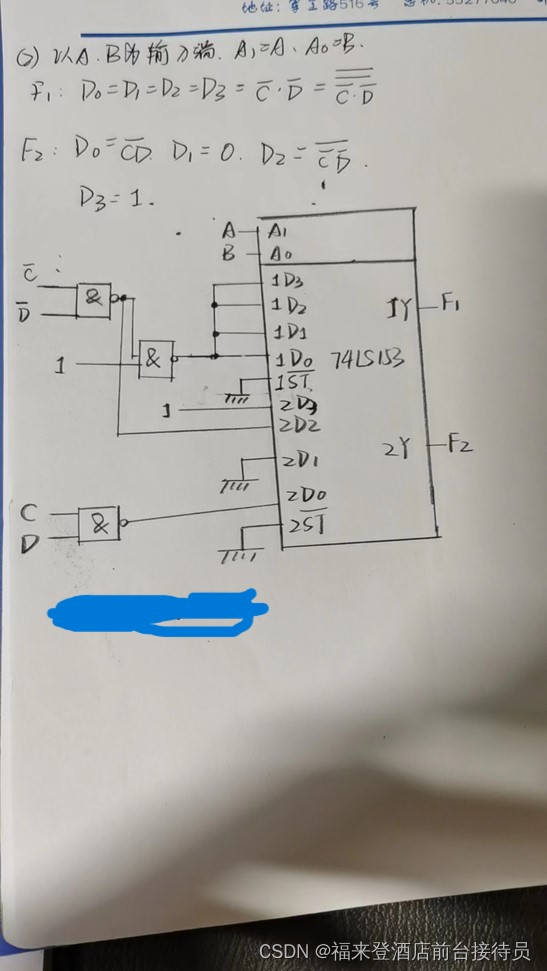

（2）根据真值表选择合适的地址端,写出F1、F2对应的D0、D1、D2、D3逻辑表达式。

（3）设计画出逻辑电路图（要求电路图与表达式一致），连接调试电路并进行结果测试，验证设计的正确性。。

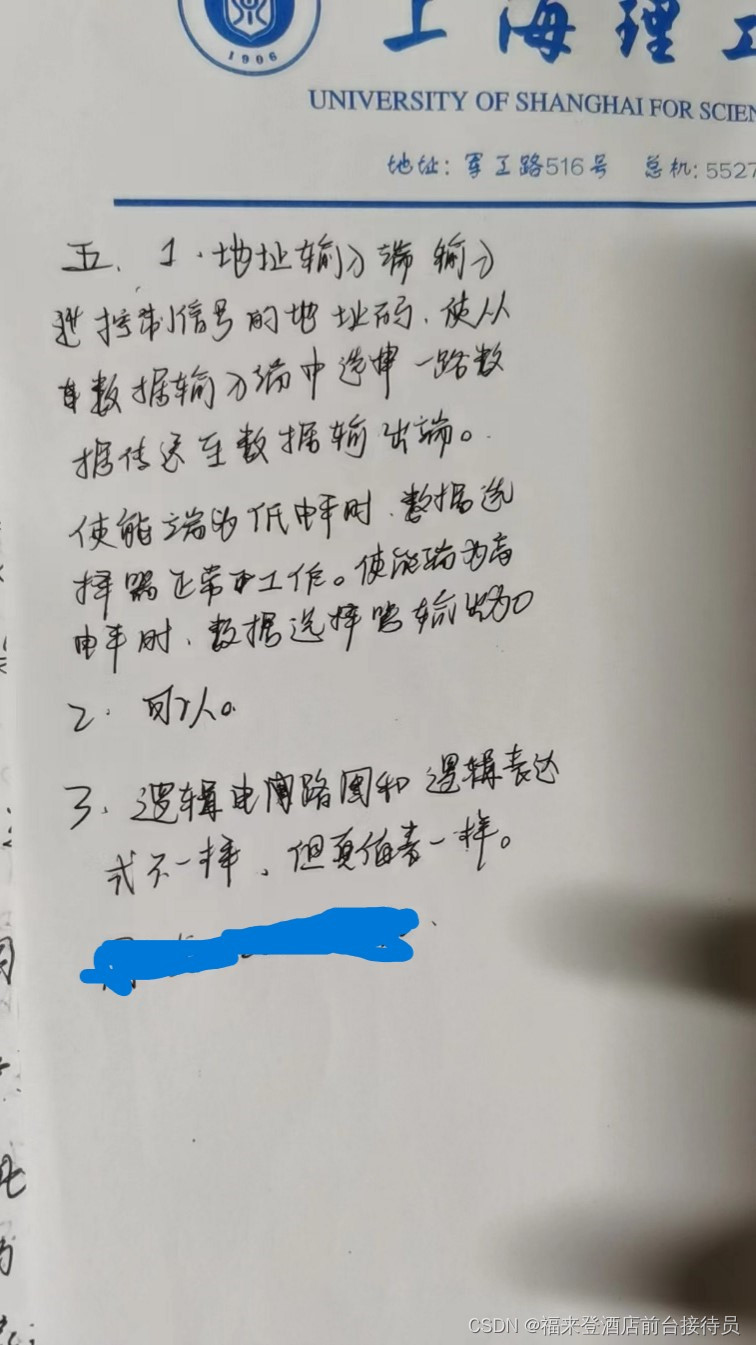

三、实验思考

1. 说明数据选择器的地址输入端和使能端的作用。

2. 是否可以将双4选1数据选择器连接成8选1数据选择器？如果是，请画出逻辑电路图。

3. 在利用数据选择器进行电路设计时，可选用不同的逻辑变量作为地址信号，实验内容中选用AB（=A1A0）变量或CD（= A1A0）变量作为地址信号时，电路设计上的不同之处在哪里？（如有必要，可画图作答）

---

---
