光通信——RoF

RoF技术简介

光载无线（Radio-over-Fiber, RoF）技术是将射频（Radio Frequency, RF）信号或中频（Intermediate Frequency,IF）信号加载到光载波上，利用光纤作为传输媒介，之后到达接收端的一种传输技术。RoF技术作为微波光子技术的一个重要分支，兼具无线通信和光纤通信的优势。

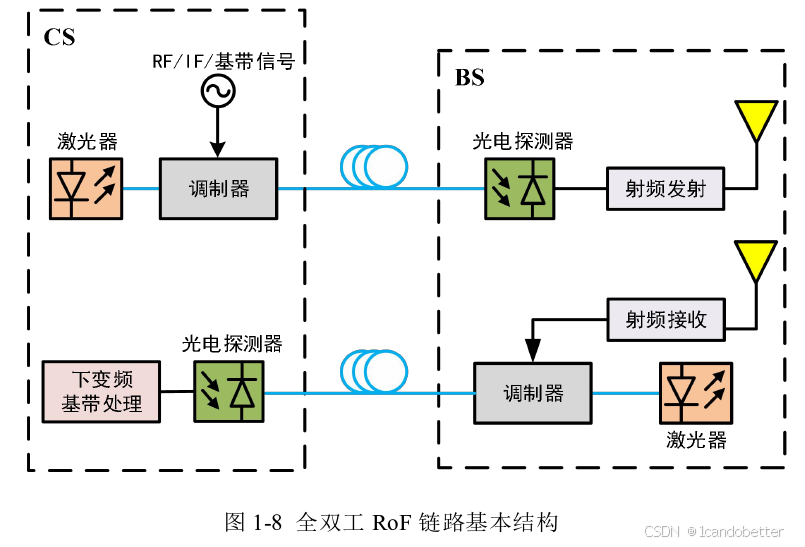

RoF链路由中心站（Central Station,  CS）、基站（Base Station, BS）以及连接二者的光纤链路组成，其基本结构如图所示。在全双工RoF链路中，从CS传送至BS方向的传输链路称为下行链路，反之称为上行链路。

在下行链路中，CS中激光器（laser diode ，LD）产生的连续波（continuous wave ，CW)作为调制器的输入光载波，下行传输的信号利用调制器加载到光载波上。之后，CS输出的光载RF，或光载IF、光载基带信号经由光纤链路进行传输至BS。在BS中，经过光纤传输后的信号经光电探测器完成光电转换过程，之后将得到的电信号直接或经上变频至射频后通过天线发射至用户端。

在上行链路中，在BS中，天线接收的从用户侧发送的RF信号直接或下变频至基带或IF后通过调制器加载到激光器发出的光载波上。之后，BS输出的光信号经过光纤链路传输到CS，经光电探测器完成信号光电转换。相应地，电信号下变频至基带或直接进行一系列基带处理。

RoF系统分类

RoF系统中传输的无线信号根据频率可以分为RF信号、IF信号和基带信号，相对应的RoF系统可以分为光载RF、光载IF和光载基带传输系统。光载IF和光载基带传输系统在下行链路中，需要在BS中将光电转换后的IF或基带信号上变频至射频后经由天线发出。并且在上行链路中，需要在BS中将接收到的射频信号下变频至IF或基带后，再调制到光载波上，经光纤传输至CS。 光载射频传输系统直接将射频信号甚至是毫米波频段的信号在光纤上直接进行传输，此方式无论上下行链路中，在BS中都无需复杂的上下变频过程，将复杂的设备都放置在CS中，可以简化BS结构，便于设备集中维护，节约成本。但是，由于光纤中传输信号的频段较高，信号易受到色散效应的影响。可以通过调制技术或色散补偿技术减小色散影响，以获得较好的传输性能。总的来说，在三种传输系统中，光载RF传输系统的优势更为明显，将其应用到MFH中对于降低网络建设和运维成本，增强网络灵活性有明显的优势。

    RoF系统根据传输的无线信号是数字信号还是模拟信号分为数字RoF(Digital-RoF,  D-RoF)系统和模拟RoF ( Analog-RoF ,  A-RoF)系统。

RoF技术优势

RoF技术结合光纤通信及无线通信二者特点，在大容量、高频段的无线接入网中有着十分广阔的应用前景。其主要优势包括以下几个方面:

（1）低损耗，大带宽，较强的抗电磁干扰能力。与传统的无线通信系统相比，RoF系统的传输媒介为光纤。光纤通信的三个低损耗工作窗口分别位于850 nm、1310 nm与1550 nm。对比其他传统的传输介质，光纤通信具有损耗低的优势。单模光纤(single mode fiber,  SMF)一般在1310 nm和1550 nm波段工作，损耗分别为0.35 dB /km和0.2 dB/km。此外，在三个低损耗工作窗口处，总带宽资源可超50 THz。一般的光纤材质为石英，可以屏蔽电磁波，避免自由空间中的电磁干扰。

（2）克服“电子瓶颈”，容易维护，成本低。RoF技术可以在光域实现对大带宽、高频段信号的处理，克服电域存在的“电子瓶颈”。另外，RoF系统将复杂的结构和设备等集中于CS中，便于设备的集中维护和BS结构的简化，使得RoF系统的建设和运维成本大大降低。

（3）系统架构与MFH契合度高，匹配性强。RoF系统的“CS-光纤链路-BS"架构，与MFH中“BBU-前传链路-RRU"/"DU-前传链路-AAU”的结构具有很高的契合度，二者匹配性很强。

（4）组网灵活，可扩展性强。RoF系统中，对于高频信号的调制、变频等一系列处理都在CS中完成，复杂和昂贵的设备集中于CS放置，而在BS中只对信号进行光电转换和发射与接收。并且光纤作为RoF传输介质，损耗低，可以对基站进行拉远。这种结构允许多个BS共用一个远端CS，极大程度地增强了组网灵活性与可扩展性。

（5）多业务共传，应用场景广。RoF系统中允许传输多个不同频段、不同格式信号，并且可以与无线链路或有线链路结合，以实现多业务共同传输。RoF技术除了可以应用在无线和有线接入网中，还在智慧交通、无线局域网、卫星通信、微波光子雷达等领域有着广阔的应用前景。

源于《面向5G/6G移动前传网络的多频段RoF技术的研究》 李明芳
