射频测试 —— 蓝牙定频测试2

一、硬件准备

（1）测试仪一台：如R&S公司的CMW500、CMW270等；

（2）PC一台；

（3）待测试设备一台；

（4）USB转串口线两根（连接PC与测试仪）；

（5）USB控制线一根（连接PC与待测设备）；

（6）射频线缆一根（SMA或IPEX接头）。

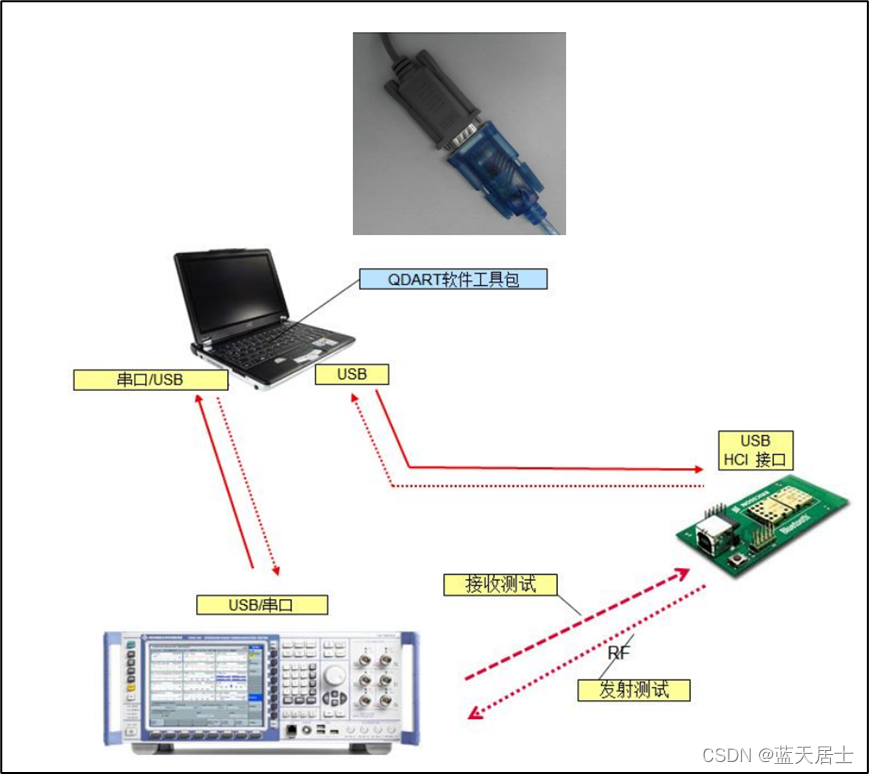

硬件结构示意图如下图所示：

图1 硬件系统连接示意图

二、软件准备

（1）PC中安装USB转串口的驱动软件（如果PC可以自动识别则不需要）；

（2）测试仪中安装USB转串口的驱动软件；

（3）PC中安装ADB控制软件（adbgjb.zip）；

（4）PC中安装Qualcomm公司的QDART芯片控制软件工具包（QDART.WIN.4.8_Installer_00043.1.zip），版本在4.2.83及以上；

（5）PC中安装Qualcomm公司的手机调试的驱动Qualcomm Usb Driver（

Android_USB_Driver_Q_9.16.1.28_2016_04_01_All_in_One_Setup.rar），安装此驱动后，连接手机至PC时可以映射出串口设备，如下图所示：

三、操作步骤：

（0）通过USB转串口连接PC与测试仪，通过USB控制线连接PC与待测设备，通过射频线连接测试仪与待测设备，如图1所示；

（1）在Windows下运行cmd命令，打开cmd终端；

（2）在cmd命令行下输入“adb shell”命令，如果需要权限可以先行输入“adb root”、“adb remount”。如下图所示：

（3）待手机被正常控制后（光标前显示#，而非$），在adb shell下输入“ftmdaemon”命令使手机进入FTM模式（不同的Qualcomm芯片可能使用不同指令激活FTM模式，指令“ftmdaemon”适用于WCN3260/3280等产品，指令“ftmdaemon -n”则适用其他产品）。如下图所示：

（4）配置测试仪（这一步实验室负责）；

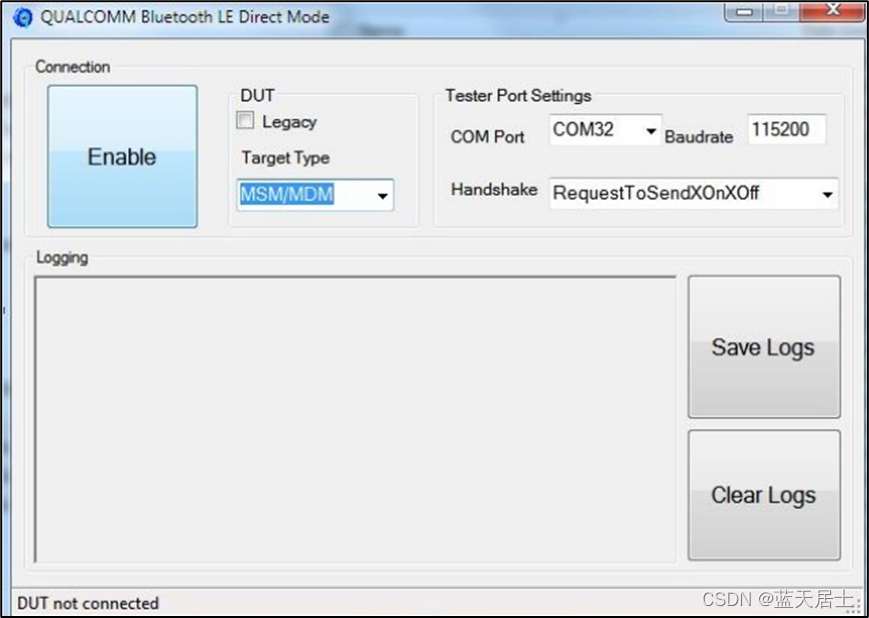

（5） 配置被测手机，进入控制电脑的“C:\Program Files (x86)\Qualcomm\QDART\bin”路径下，运行“QC.BluetoothLE_DirectMode.exe”工具，按照下图进行设置。COM需设置为系统识别的串口/USB转换口，握手方式需设定为“RequestToSendXOnXOff”。此后点击Enable按钮，使得手机进入低功耗蓝牙的测试模式。

 （6）当被测手机进入低功耗蓝牙测试模式后，如COM口通信正常，在CMW蓝牙信令界面下，将会出现“Connection Check”和“Refresh COM Port List”两功能。可以点击“Connection Check”验证COM口，如不显示上面两按钮，同时“Event Log”显示COM口关闭，则需要重启CMW和手机尝试重新连接；

（7）连接正常后，可进入发射机测量界面，打开“Multi Evaluation”功能，CMW即通过COM口向被测手机发送指令，使其进入发射模式，通过Qualcomm控制工具，可看到有消息接收。在CMW上，可以看到所有发射结果，并可见“Tx Test Active”。此时即可根据前面引述规范条目，进行测试。
