STM32CubeMX配置步骤详解四 —— 基础配置（1）

接前一篇文章：STM32CubeMX配置步骤详解三 —— 安装

本文内容主要参考：

STM32CUBEMX配置教程（一）基础配置-CSDN博客

特此致谢！

三、STM32CubeMX基础配置

前边几回讲解了STM32CubeMX的下载及安装。当前STM32CubeMX已经能够正常运行，版本为6.11.0。STM32CubeMX启动后界面如下：

1. 默认配置修改

别忙着新建工程，而是要先修改PACK安装地址。PACK是需要额外下载的对芯片的支持包，默认的安装位置是C盘，会非常占用C盘空间，在此将其改到其它内存盘。

点击“Help”菜单中的“Updater settings”项：

出现如下界面：

点击“Browse”按钮，之后修改Repository Folder里面的文件夹路径即可将PACK安装路径修改到其它磁盘。

笔者在之前安装老版本STM32CubeMX的时候就没有注意这个问题，因此PACK直接下载到了“C:/Users/admin.DESKTOP-C51CBRT/STM32Cube/Repository/”目录下。

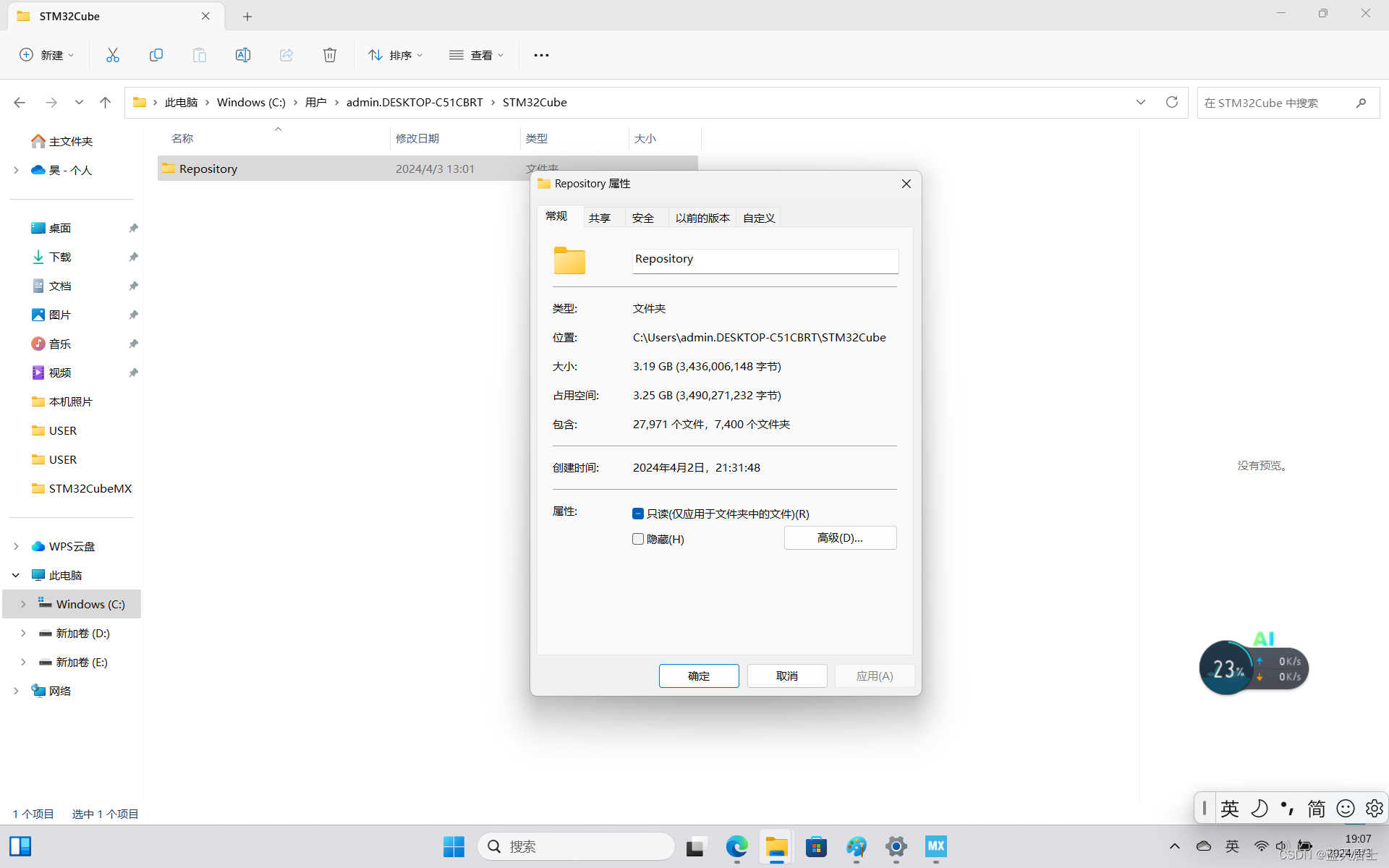

查看一下这个文件夹中的内容所占用的磁盘空间，如下所示：

可以看到，总共占用3.25GB左右的空间，确实占用很大。

那么这次借着安装新版本STM32CubeMX并且写详细步骤文档的机会，把这个路径也一并改了，免得C盘空间占用较多，一方面导致空间不够，另一方面也会引起系统变慢。

笔者在D盘下之前保存下载后的STM32CubeMX安装包的路径下新建了一个“Repository”文件夹，用于和上边C盘下的目录起到相同的作用。

点击上图

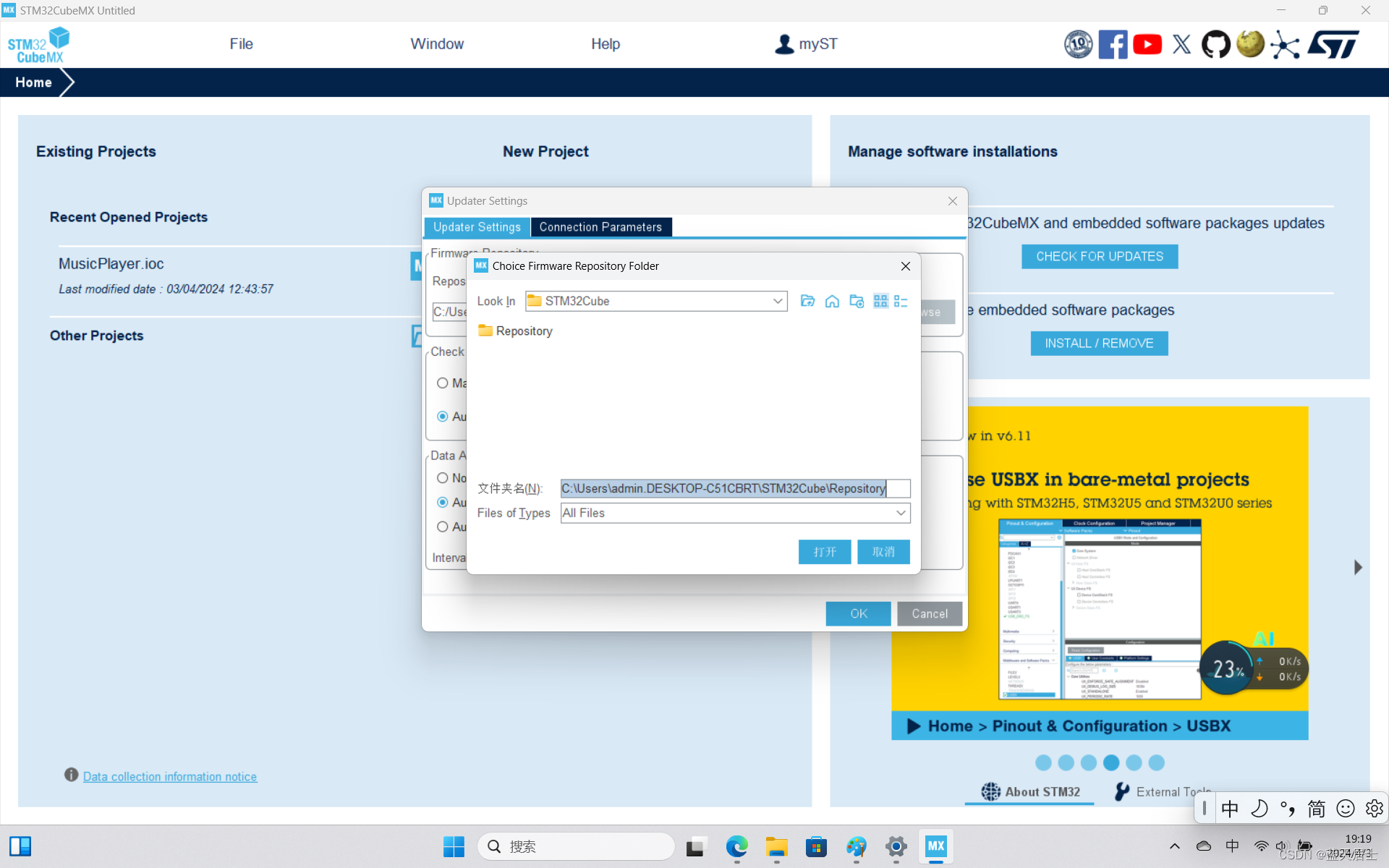

中的“Browse”按钮，出现以下界面：

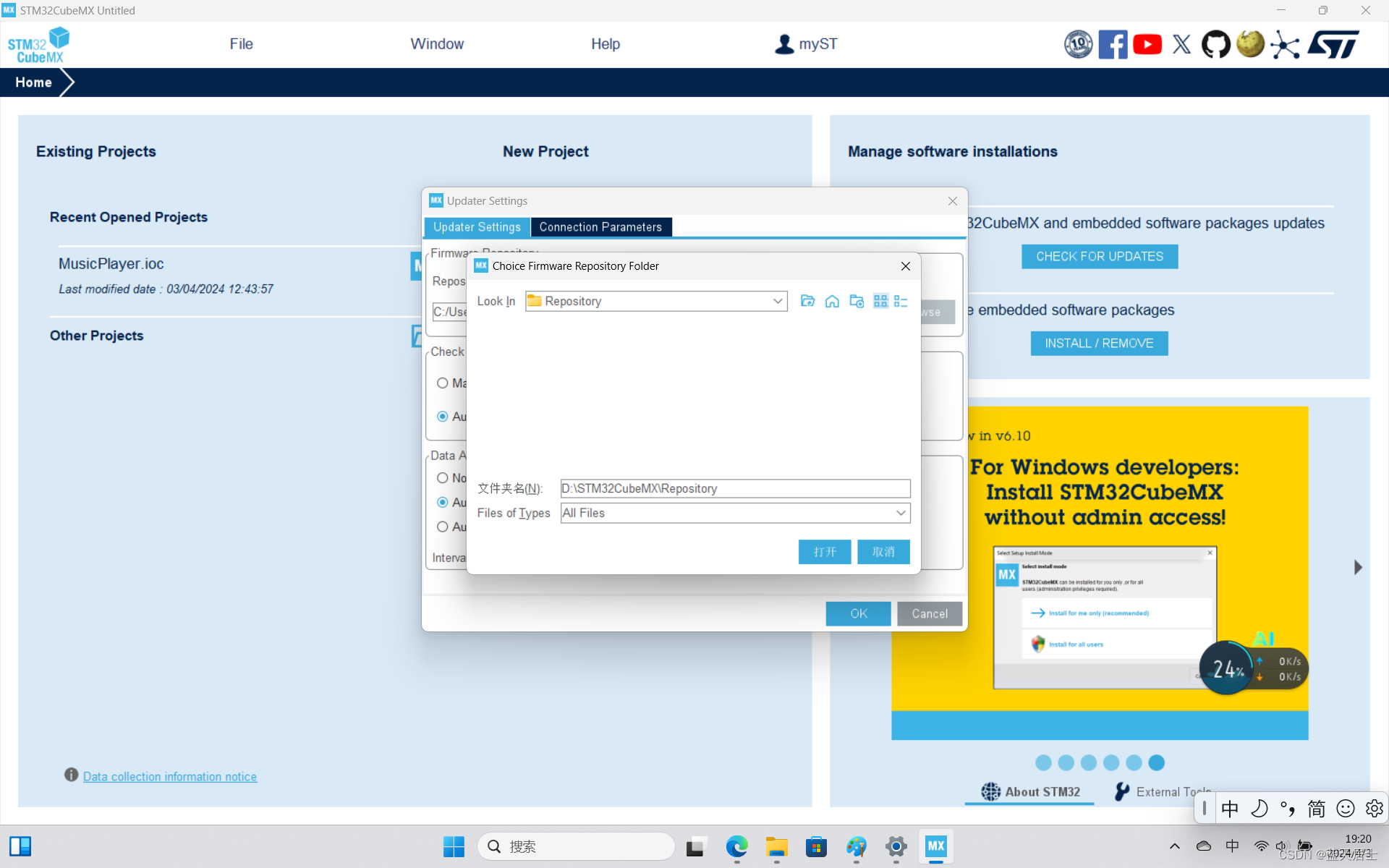

通过图形界面进行切换，最终选择“D:\STM32CubeMX\Repository”目录（当然，这个路径视个人情况而定）。

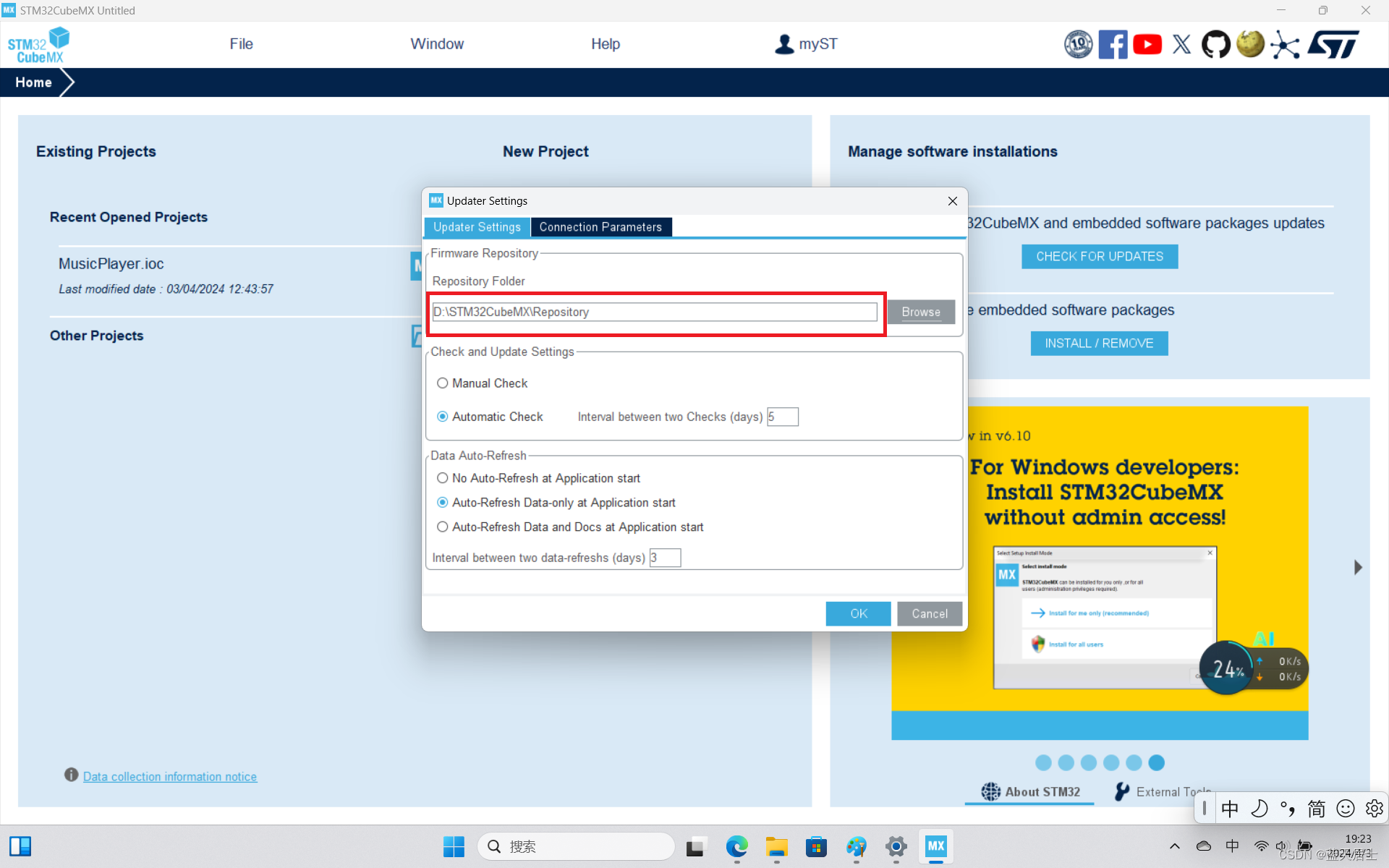

选择好之后，点击“打开”按钮，返回之前的界面，此时路径已经改变为了新的路径。如下图所示：

点击“OK”按钮，关闭对话框，结束设置。

当然，以上步骤只是推荐，不作修改也可以，不影响实际使用。

2. 新建工程

这会儿该新建工程了。选择“File”菜单中的“New Project”项：

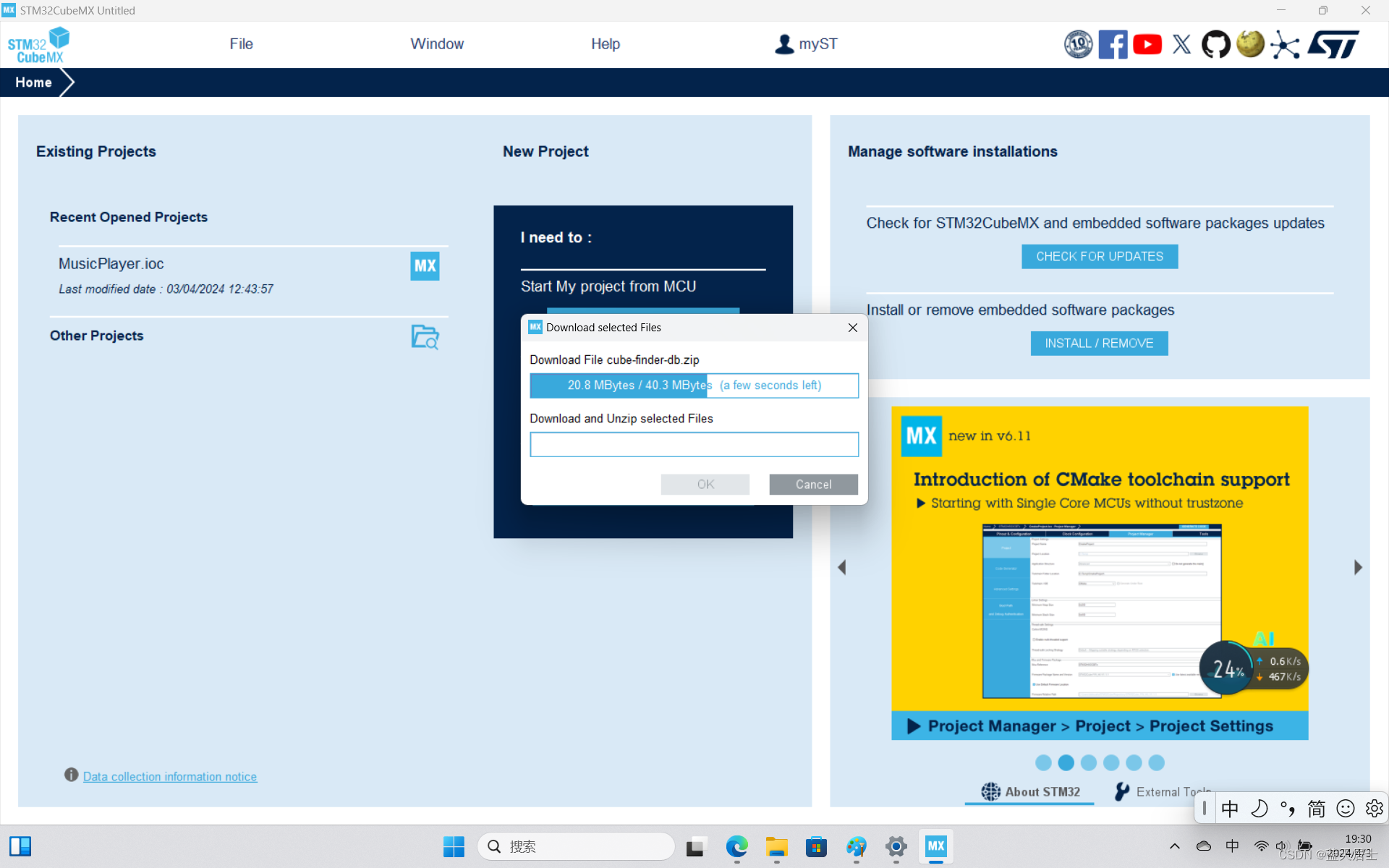

出现以下下载过程界面：

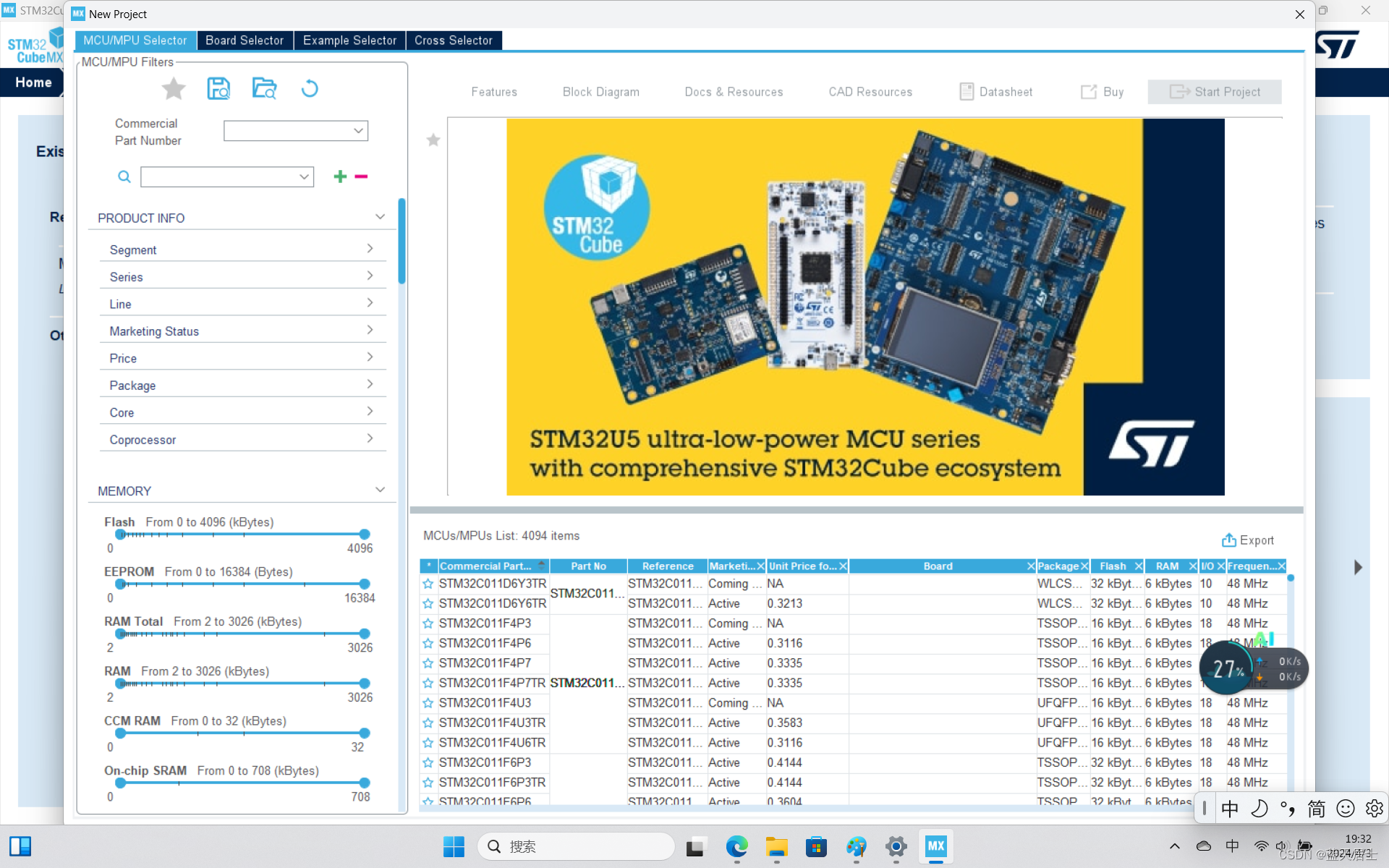

过程界面结束后，出现以下界面：

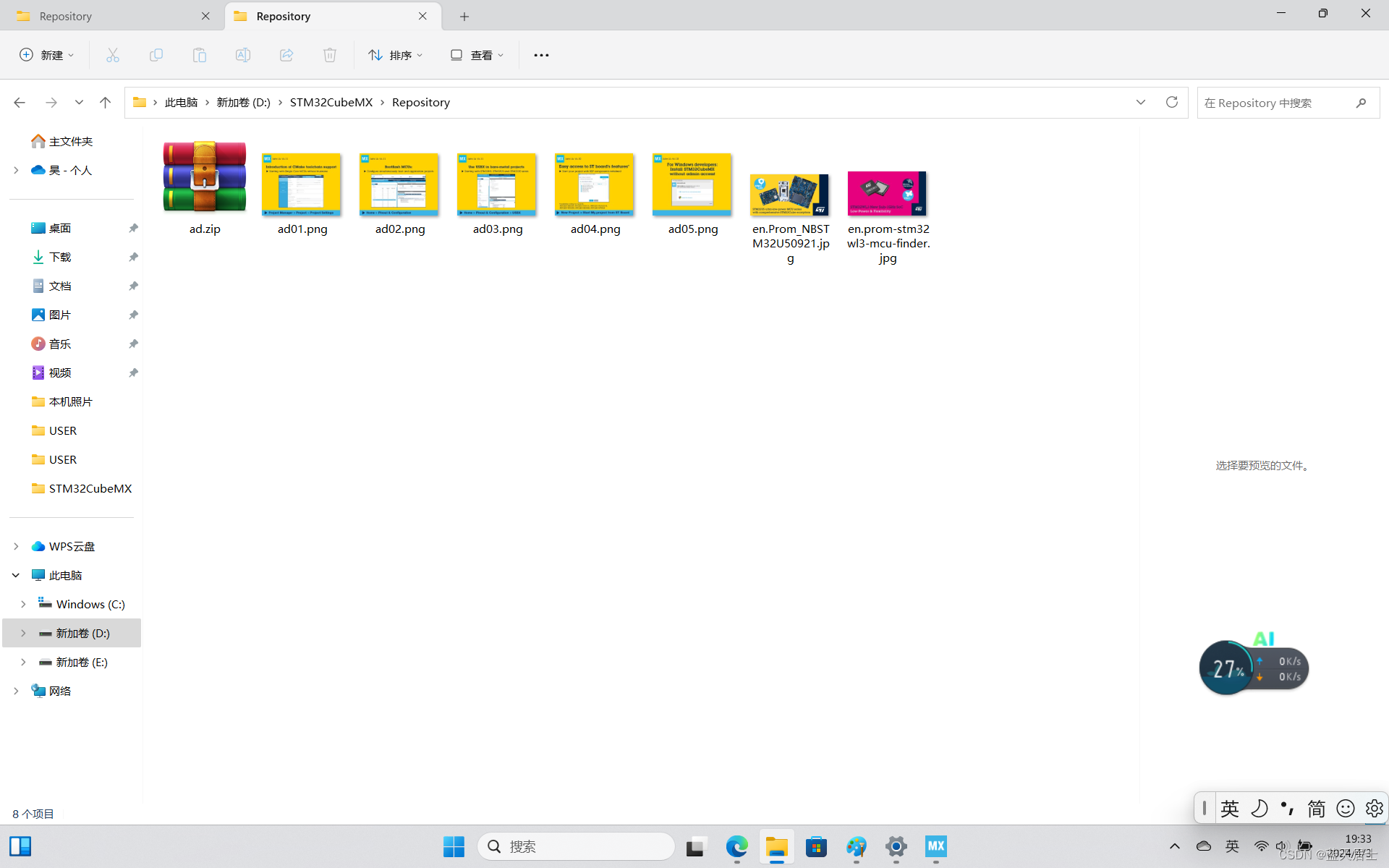

此时上边选择的“D:\STM32CubeMX\Repository”目录下已经有了以下内容：

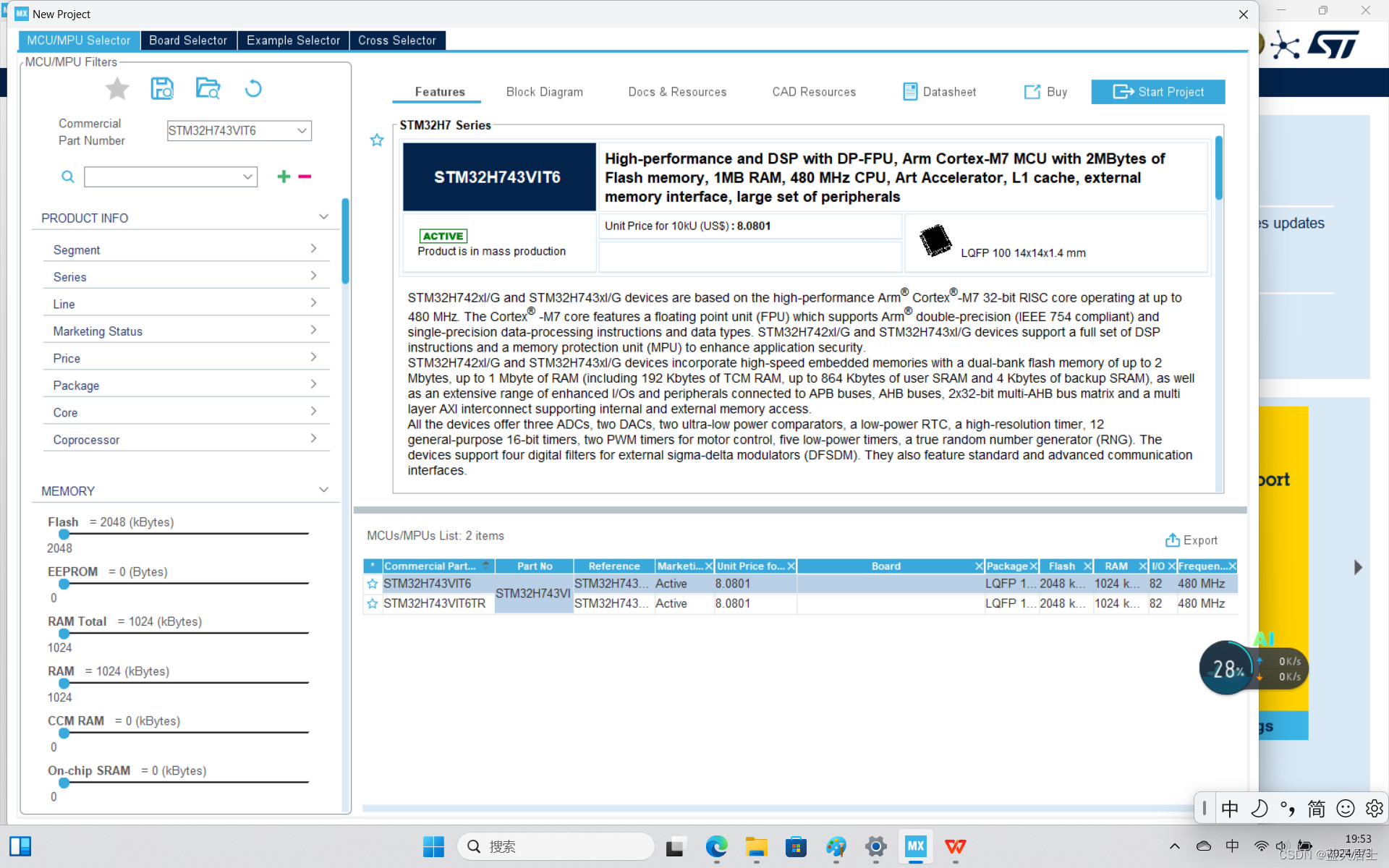

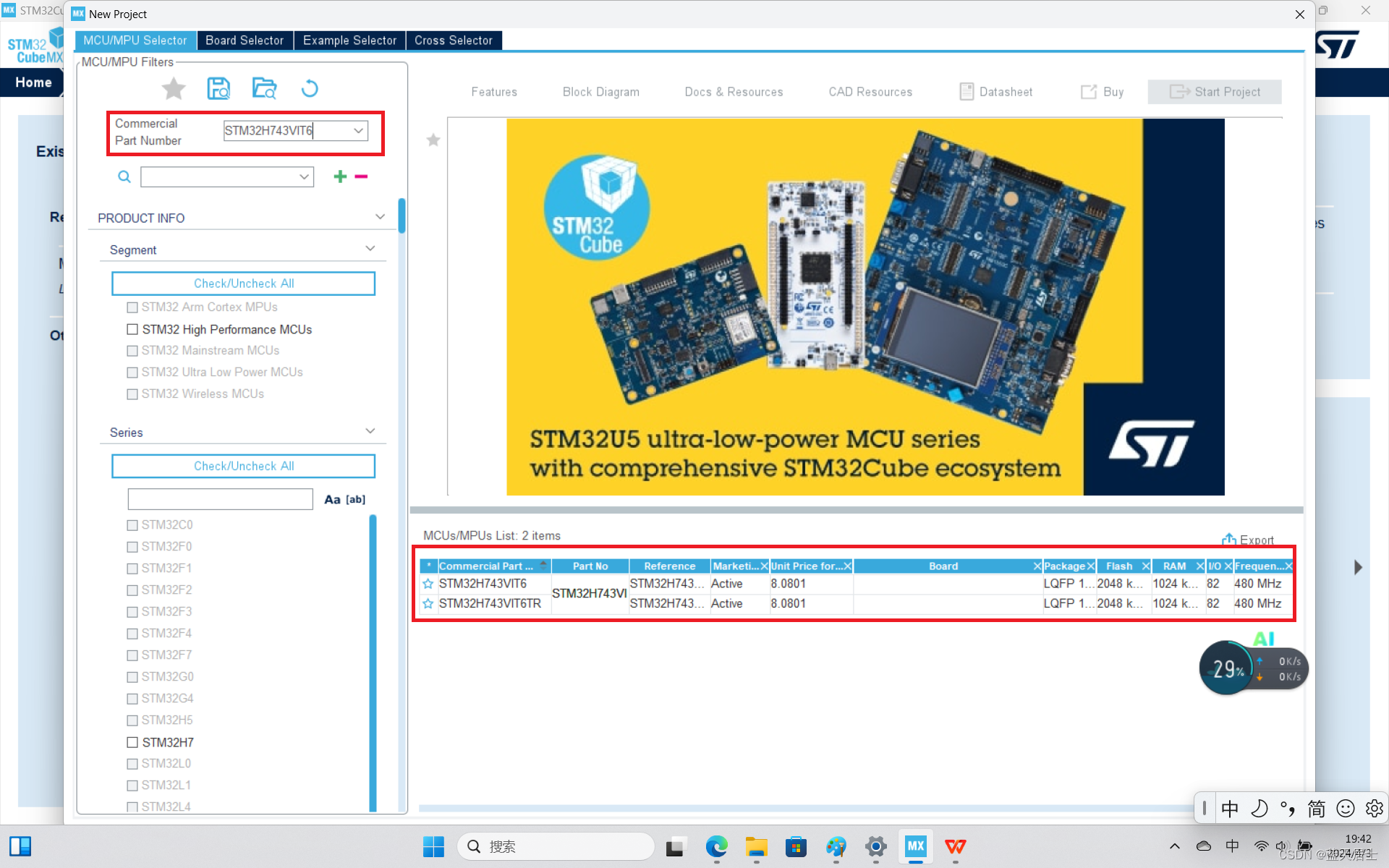

点击上边“New Project”对话框中的“Commercial Part Number”右边的下拉框进行选择，或者直接在其中输入相应的STM32型号。笔者实际使用的是STM32H743VIT6，输入“STM32H743VIT6”，对话框右下方会出现相应的芯片信息。如下图所示：

在输入的时候注意，可能你输入一个字符实际会出来两个字符，删除多余的、确保输入的信息正确就好。

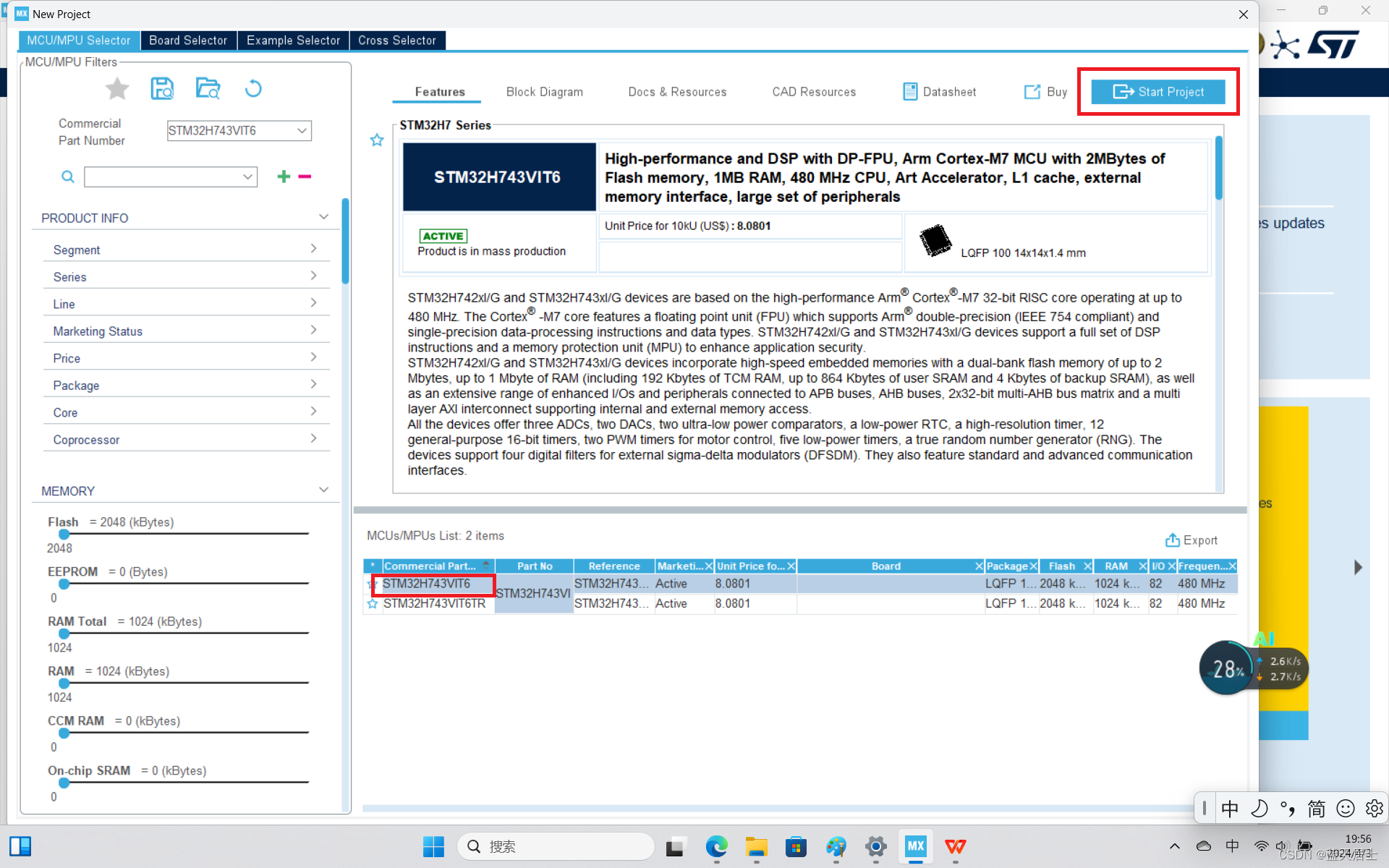

单击上图右侧红色矩形框中的第1项，界面变为：

给出了对应芯片的信息。此时注意到右上角的“Start Project”按钮已经由灰色变为了蓝色，表示有效了。

单击“Start Project”按钮，或者直接双击第1项，

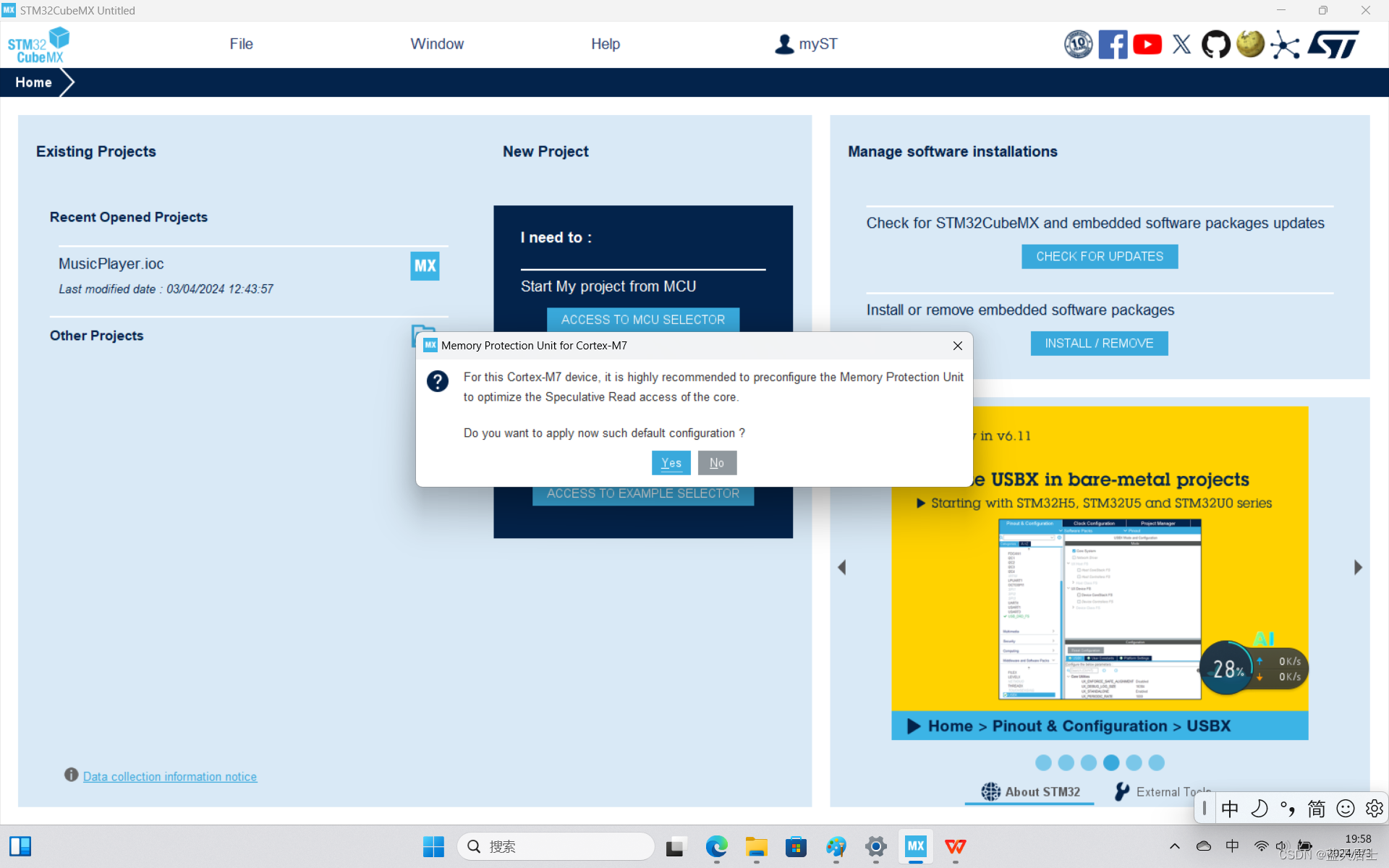

则可直接建立工程。会弹出如下提示框：

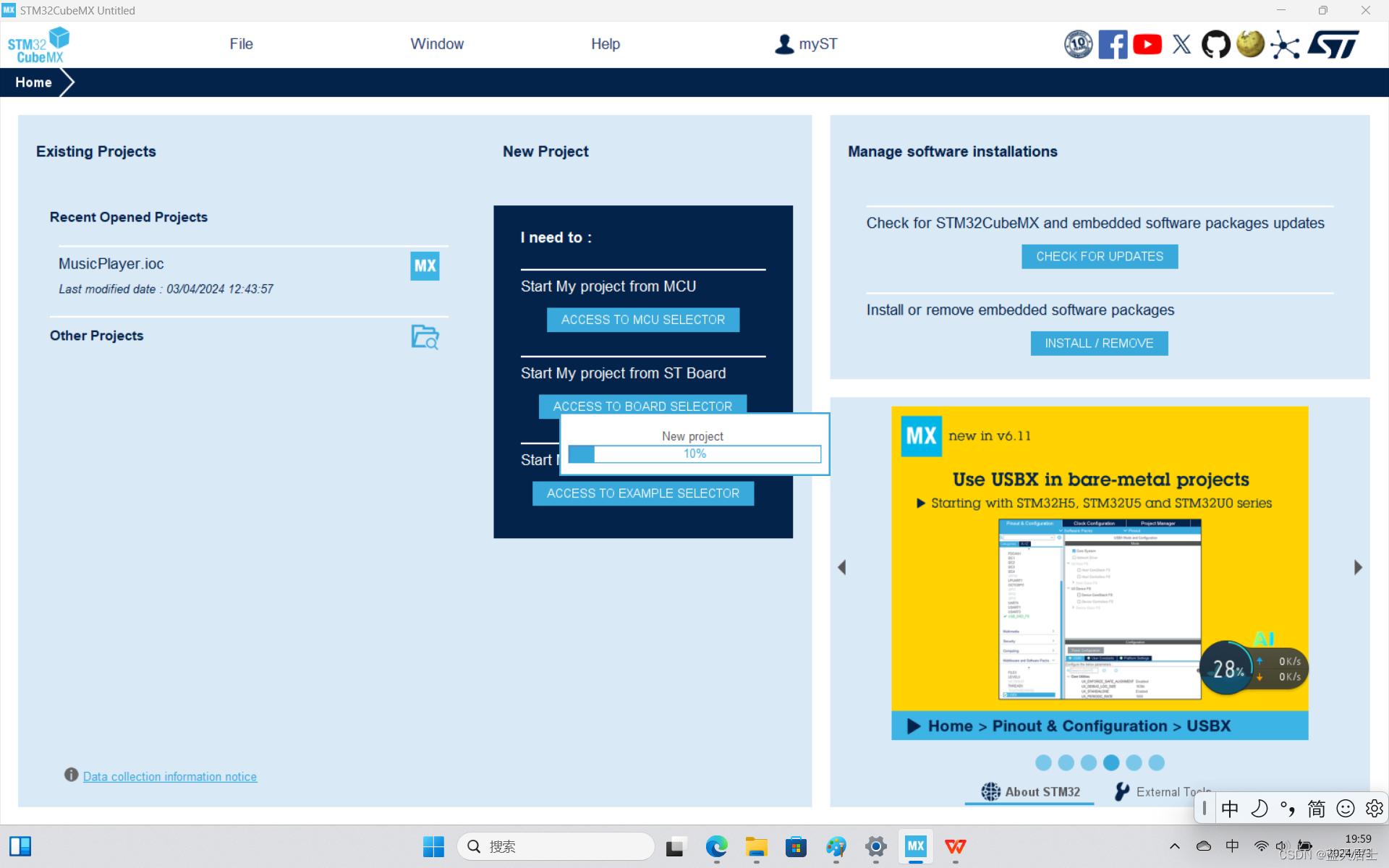

点击“Yes”按钮，出现以下进度界面：

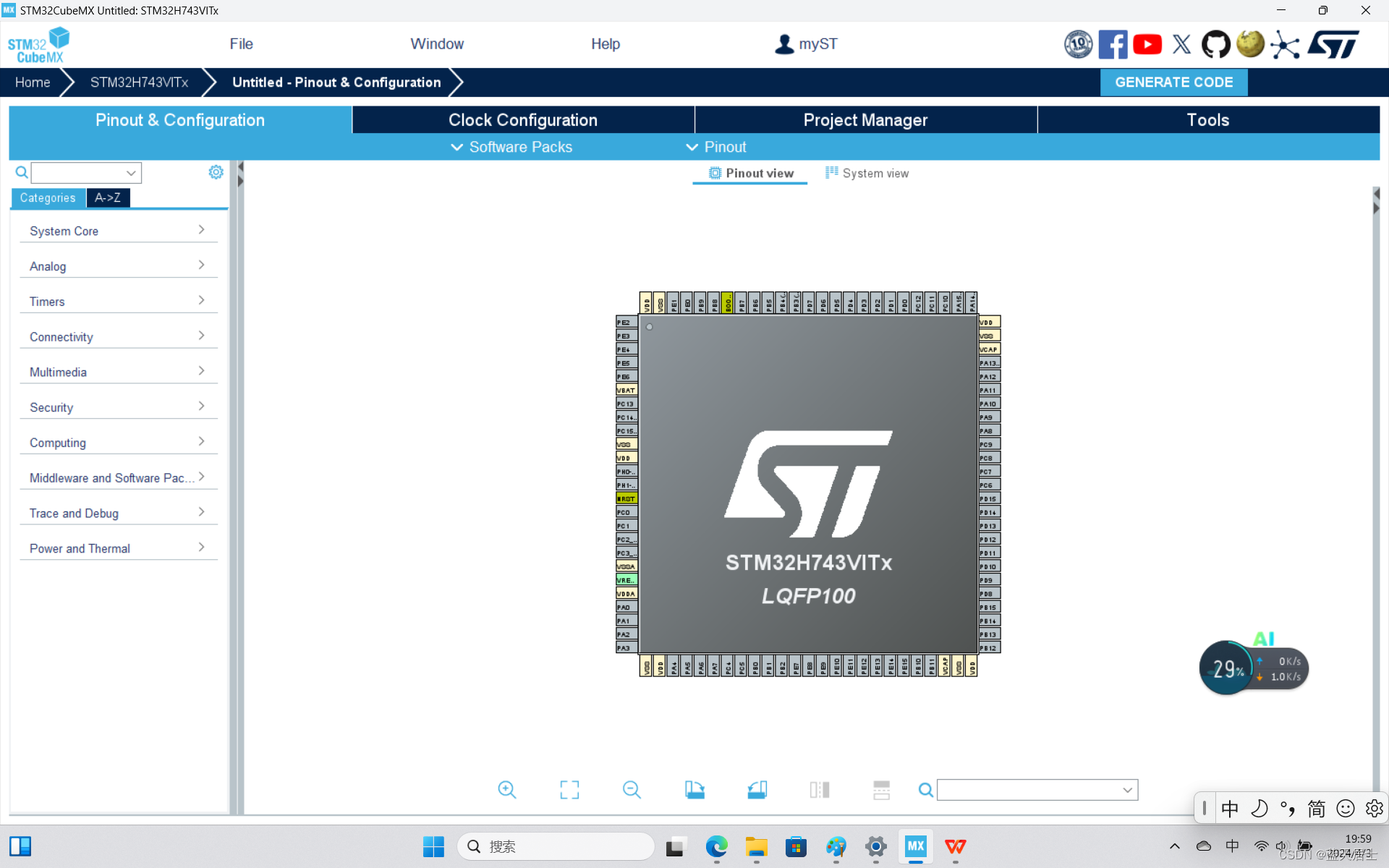

进度完成后，出现如下界面：

这就是工程界面了。

更多基础配置步骤和内容请看下回。
