软考 系统架构设计师系列知识点之杂项集萃（65）

接前一篇文章：软考 系统架构设计师系列知识点之杂项集萃（64）

第105题

“4+1”视图主要用于描述系统逻辑架构，最早由Philippe Kruchten于1995年提出。其中（）视图用于描述对象模型，并说明系统应该为用户提供哪些服务。当采用面向对象的设计方法描述对象模型时，通常使用（）表达类的内部属性和行为，以及类集合之间的交互关系；采用（）定义对象的内部行为。

第1空

A. 逻辑

B. 过程

C. 开发

D. 物理

正确答案：A。

第2空

A. 对象图

B. 活动图

C. 状态图

D. 类图

正确答案：D。

第3空

A. 对象图

B. 活动图

C. 状态图

D. 类图

正确答案：C。

所属知识点：旧版教材 软件架构设计 -> 架构“4+1”视图。

解析：

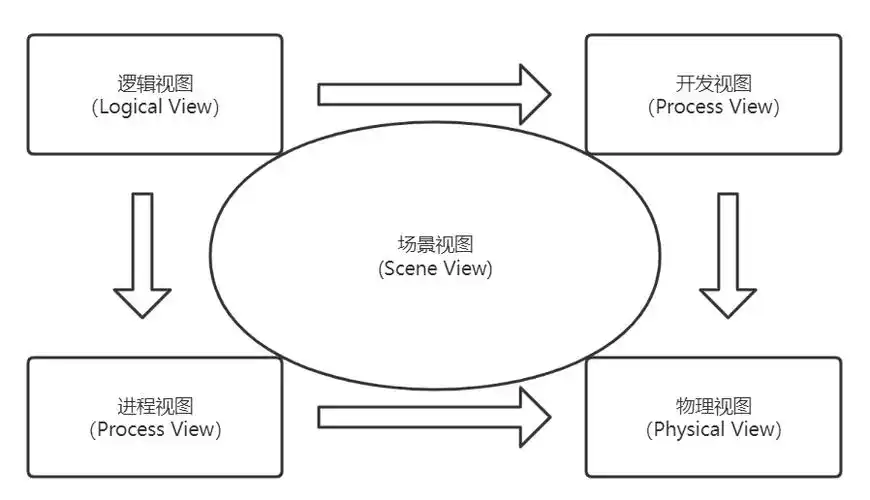

“4+1”视图模型从五个不同的视角来描述软件架构，每个视图只关心系统的一个侧面，五个视图结合在起才能反映软件架构的全部内容。

（1）逻辑视图

逻辑视图主要支持系统的功能需求，即系统提供给最终用户的服务。

在逻辑视图中，系统分解成一系列的功能抽象，这些抽象主要来自问题领域。这种分解不但可以用来进行功能分析，而且可用作标识在整个系统的各个不同部分的通用机制和设计元素。在OO技术中，通过抽象、封装和继承，可以用对象模型来代表逻辑视图，用类图来描述逻辑视图。逻辑视图中使用的风格为面向对象的风格，在设计中要注意保持一个单一的、内聚的对象模型贯穿整个系统。

（2）开发视图

开发视图也称为模块视图，在UML中被称为实现视图，它主要侧重于软件模块的组织和管理。

开发视图要考虑软件内部的需求，例如：软件开发的容易性、软件的复用性和软件的通用性，要充分考虑由于具体开发工具的不同而带来的局限性。开发视图通过系统I/O关系的模型图和子系统图来描述。

（3）进程视图

进程视图侧重于系统的运行特性，主要关注一些非功能性需求，例如，系统的性能和可用性等。

进程视图强调并发性、分布性、系统集成性和容错能力，以及从逻辑视图中的主要抽象如何适合进程结构等，它也定义了逻辑视图中的各个类的操作具体是在哪一个线程中被执行的。进程视图可以描述成多层抽象，每个级别分别关注不同的方面。

（4）物理视图

物理视图在UML中被称为部署视图，它主要考虑如何把软件映射到硬件上，它通常要考虑到解决系统拓扑结构、系统安装和通信等问题。

当软件运行于不同的物理节点上时，各视图中的构件都直接或间接地对应于系统的不同节点上。因此，从软件到节点的映射要有较高的灵活性，当环境改变时，对系统其它视图的影响最小化

（5）场景视图

场景视图可以看作是那些重要系统活动的抽象，它使四个视图有机联系起来，从某种意义上说场景视图是最重要的需求抽象。场景视图对应UML中的用例视图。

在开发软件架构时，它可以帮助架构设计师找到构件及其相互关系。同时，架构设计师也可以用场景视图来分析一个特定的视图，或描述不同视图的构件之间是如何相互作用的。场景可以用文本表示，也可以用图形表示。

下面是题目选项中几种UML图的解释，从中可以了解题目所描述的是哪一种UML图。

（1）对象图（obiect diagram）

对象图描述一组对象及它们之间的关系。对象图描述了在类图中所建立的事物实例的静态快照。和类图一样，这些图给出系统的静态设计视图或静态进程视图，但它们是从真实案例或原型案例的角度建立的。

（2）活动图（activity diagram）

活动图将进程或其它计算结构展示为计算内部一步步的控制流和数据流。活动图专注于系统的动态视图。它对系统的功能建模和业务流程建模特别重要，并强调对象间的控制流程。

（3）状态图（state diagram）

状态图描述一个状态机，它由状态、转移、事件和活动组成。状态图给出了对象的动态视图。它对于接口、类或协作的行为建模尤为重要，而且它强调事件导致的对象行为，这非常有助于对反应式系统建模。

（4）类图（class diagram）

类图描述一组类、接口、协作和它们之间的关系。在OO（面向对象）系统的建模中最常见的图就是类图。类图给出了系统的静态设计视图，活动类的类图给出了系统的静态进程视图。
