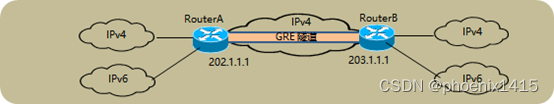

1、gre

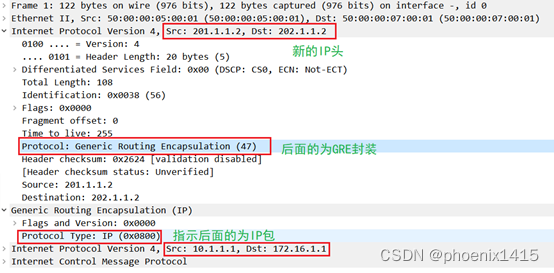

A、IPv4 over IPv4

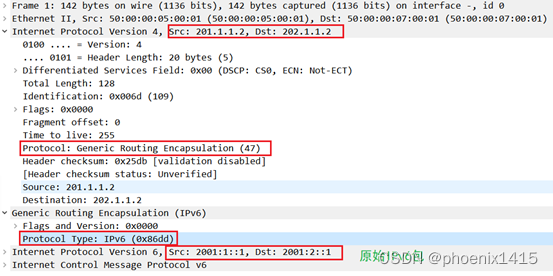

B、IPv6 over IPv4
############################################################################
interface Tunnel0 mode gre
ip address 1.1.1.1 255.255.255.0
source 201.1.1.2
destination 202.1.1.2
ipv6 address 2005::1/64
#
ip route-static 0.0.0.0 0 201.1.1.1
ip route-static 172.16.1.0 24 Tunnel0
ipv6 route-static 2001:2:: 64 Tunnel0
############################################################################
interface Tunnel0 mode gre
ip address 1.1.1.2 255.255.255.0
source 202.1.1.2
destination 201.1.1.2
ipv6 address 2005::2/64
#
ip route-static 0.0.0.0 0 202.1.1.1
ip route-static 10.1.1.0 24 Tunnel0
ipv6 route-static 2001:1:: 64 Tunnel0
############################################################################

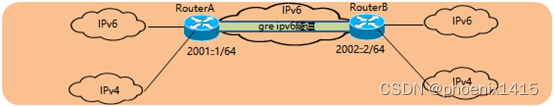

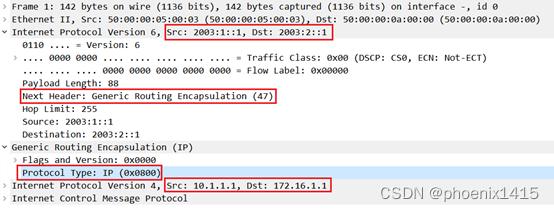

C、IPv4 over IPv6

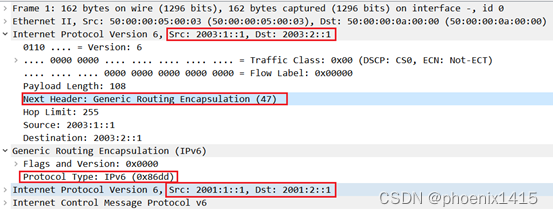

d、IPv6 over IPv6
############################################################################
interface Tunnel1 mode gre ipv6
ip address 2.2.2.1 255.255.255.0
source 2003:1::1
destination 2003:2::1
ipv6 address 2006::1/64
#
ip route-static 172.16.1.0 24 Tunnel1
ipv6 route-static :: 0 2003:1::FFFF
ipv6 route-static 2001:2:: 64 Tunnel1
############################################################################
interface Tunnel1 mode gre ipv6
ip address 2.2.2.2 255.255.255.0
source 2003:2::1
destination 2003:1::1
ipv6 address 2006::2/64
#
ip route-static 10.1.1.0 24 Tunnel1
ipv6 route-static :: 0 2003:2::FFFF
ipv6 route-static 2001:1:: 64 Tunnel1
############################################################################
2、ipinip

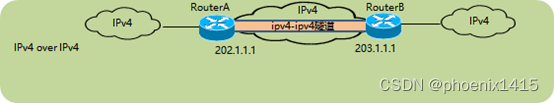

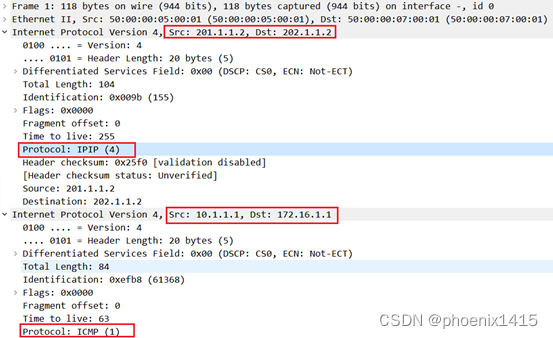

A、IPv4 over IPv4
############################################################################
interface Tunnel2 mode ipv4-ipv4
ip address 3.3.3.1 255.255.255.0
source 201.1.1.2
destination 202.1.1.2
#
ip route-static 0.0.0.0 0 201.1.1.1
ip route-static 172.16.1.0 24 Tunnel2
############################################################################
interface Tunnel2 mode ipv4-ipv4
ip address 3.3.3.2 255.255.255.0
source 202.1.1.2
destination 201.1.1.2
#
ip route-static 0.0.0.0 0 202.1.1.1
ip route-static 10.1.1.0 24 Tunnel2
############################################################################

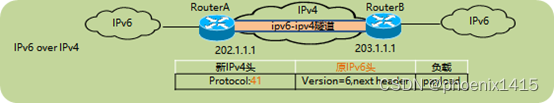

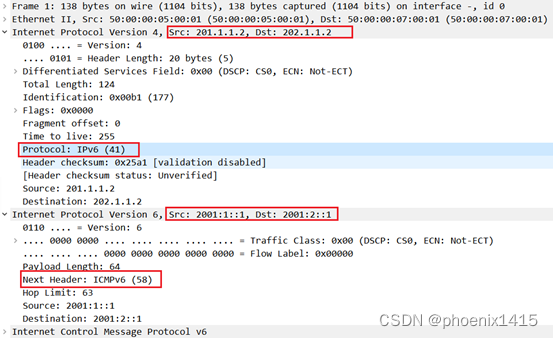

B、IPv6 over IPv4
############################################################################
interface Tunnel3 mode ipv6-ipv4
source 201.1.1.2
destination 202.1.1.2
ipv6 address 2007::1/64
#
ipv6 route-static 2001:2:: 64 Tunnel3
ip route-static 0.0.0.0 0 201.1.1.1
#############################################################################
interface Tunnel3 mode ipv6-ipv4
source 202.1.1.2
destination 201.1.1.2
ipv6 address 2007::2/64
#
ipv6 route-static 2001:1:: 64 Tunnel3
ip route-static 0.0.0.0 0 202.1.1.1
############################################################################

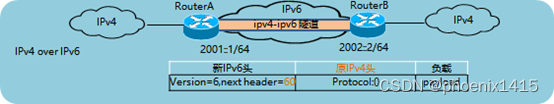

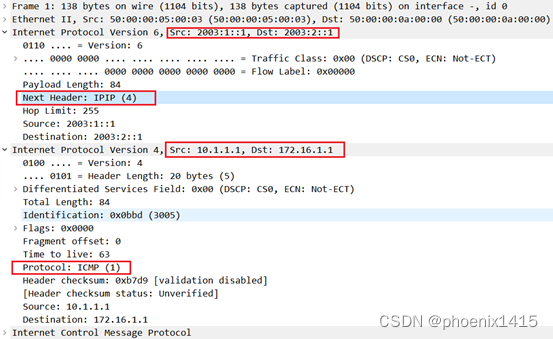

C、IPv4 over IPv6

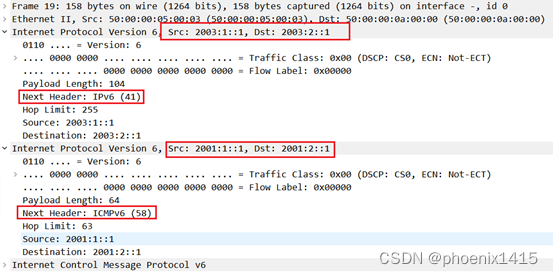

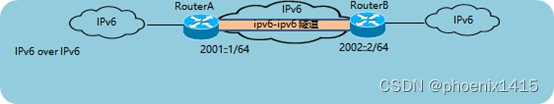

d、IPv6 over IPv6
############################################################################
interface Tunnel4 mode ipv6
ip address 4.4.4.1 255.255.255.0
source 2003:1::1
destination 2003:2::1
ipv6 address 2008::1/64
#
ip route-static 172.16.1.0 24 Tunnel4
ipv6 route-static :: 0 2003:1::FFFF
ipv6 route-static 2001:2:: 64 Tunnel4
##########################################################################
interface Tunnel4 mode ipv6
ip address 4.4.4.2 255.255.255.0
source 2003:2::1
destination 2003:1::1
ipv6 address 2008::2/64
#
ip route-static 10.1.1.0 24 Tunnel4
ipv6 route-static :: 0 2003:2::FFFF
ipv6 route-static 2001:1:: 64 Tunnel4
############################################################################
