机电管线综合布置的原则分析

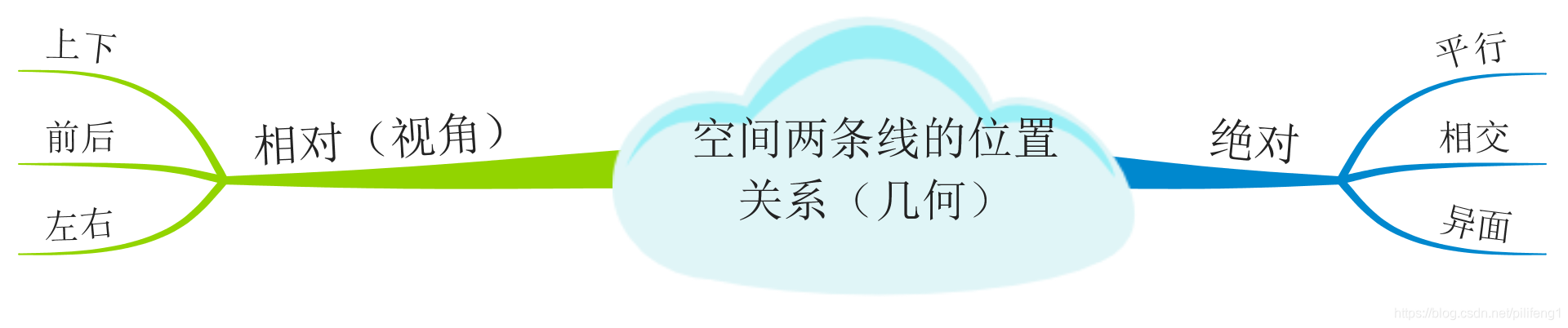

机电管线的综合布置不单单要考虑空间上的布置，还要考虑时间工序上的布置，主要目的是使管线之间相互影响最小。对于机电管线空间布置的几何模型就是空间上线与线的位置关系，有绝对位置关系和相对位置关系，关系图如下：

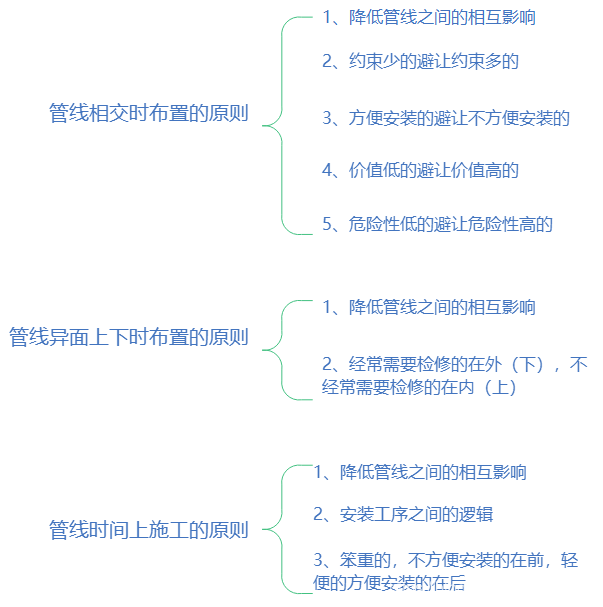

对于管线实体来说，相互之间能够产生影响的主要有相交和异面上下两种位置关系。按照这两种位置关系，管线在空间上和时间上布置时主要遵循的原则总结如下所示：



由此带来的异面相交时会得到风上电中水下或者风管小时，电上风中水下的空间布置。
