目前各个品牌都在提供 EPLAN EDZ部件库文件,但是一般都是一个总的EDZ文件,导入过程中,因为电脑配置和其他问题,导致导入过程中EPLAN会崩溃或者长时间不动。我们分析下EDZ文件的构成,这是个压缩文件,换了个壳而已。

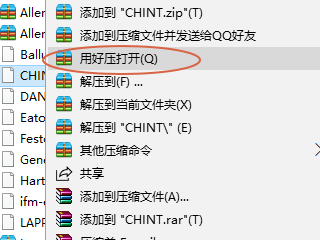

用压缩软件把edz打开,这里不是解压,直接右键,用解压软件打开.
这里解压缩文件的选择要注意,winrar和bandzip均不能打开文件后删除,而7zip解压缩文件是可以的,这里我试了好久才找到这个可以删除文件的解压缩软件

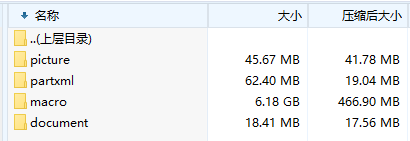

会发现里面有几个文件夹。其中体积大的文件夹通常是宏,图片,文档。部件xml这个文件夹里面全是xml的部件数据,体积一般会很小。

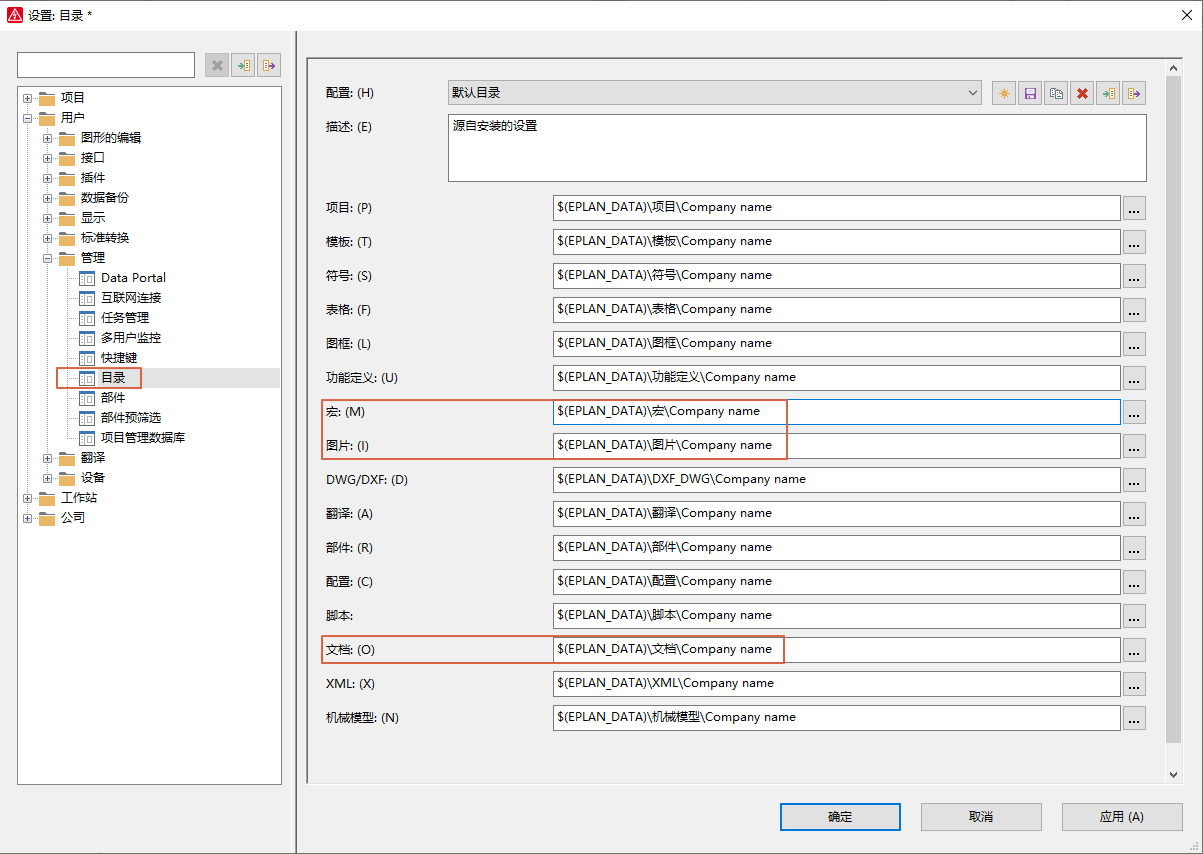

我们先找到EPLAN 设置存储这些文件的目录 设置>>用户>>管理>>目录 。

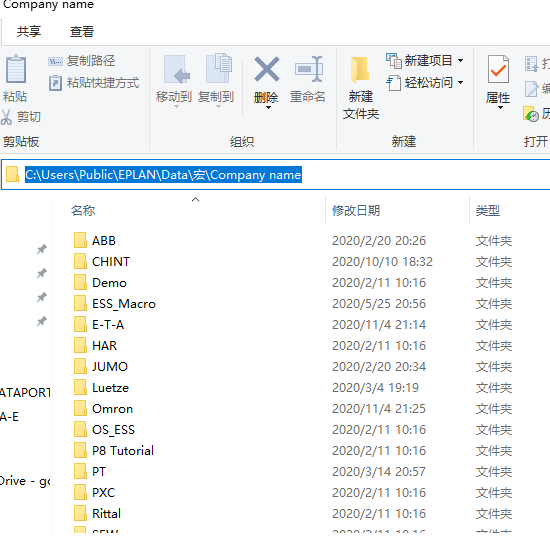

打开对应的文件,会看到每个对应文件下面,都是按品牌创建的文件。如果你是空的也没关系,只需要把EDZ中的对应文件复制到这里。
当这些文档复制完毕后,我们把EDZ中的 宏,图片,文档 删除,只保留 partxm 一个文件夹,然后关闭解压软件。记住,从始至终,不要解压EDZ文件,只是用解压软件打开,复制,删除东西。

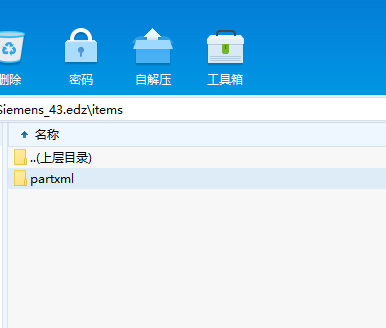

这样你的EDZ 文件中,只有partxml 文件了,体积会小很多。基本上只有几M。
然后,我们进行EDZ 的导入。 工具>>部件管理>>附加>>导入
文件类型选择EDZ格式,选择好你要导入的EDZ文件,其他保持默认。

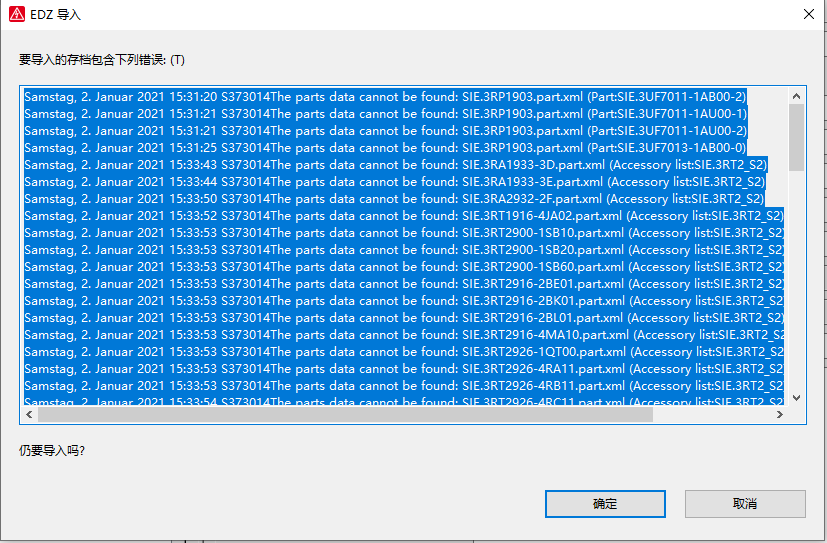

刚导入的时候,EPLAN可能会卡一会,不用管。如果出现这下面提示,也不用管,直接确定。
出现这个是因为EDZ文件中有个 errors.txt 的文件,他是记录生成EDZ过程中出现的一些错误。

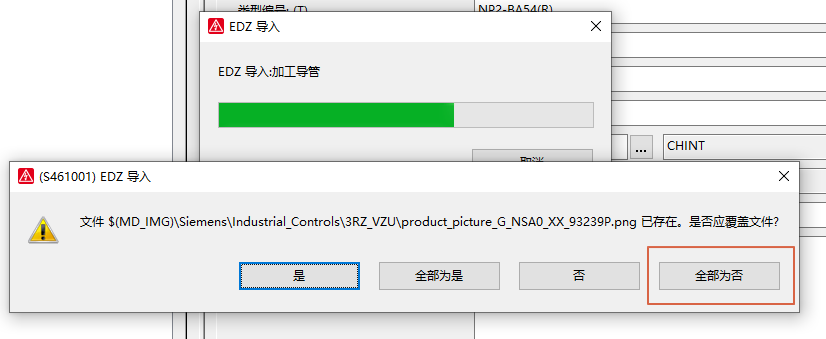

导入开始后,可能会提示某个文件夹已经存在是否覆盖,这时候我们点击否,不要覆盖,因为你已经把文档复制到了对应的位置。
然后就是等待,基本上1000个部件,导入时间在5-7分中。可能还因电脑的配置而异。相比直接导入EDZ,不做任何删除,时间会大大减少。
这里还要说一下,导入EDZ的时候,数据库最好是在本地,有些使用了SQL 服务器的导入时间自己测算。我在NAS上 SQL 数据库进行导入测试,发现还是很慢。
大家可以根据每个品牌部件的数量大小选择是一个品牌一个数据库据还是多个品牌放在一个数据库里。
我想了一下,可以将宏文件,文档,图片放在服务器上,基本上没啥影响。
因为每个企业后或每个项目都有自己的专属部件库。导入这些EDZ文件,只能算是扩充一个资源库,当你想要新建一个部件的时候,你可以去里面检索,将你需要的几个部件导入来,再导入到你的部件库。而不是直接利用这些。因此,不要将成千上万的基本上用不到的部件,导入到你正式应用的部件库中。

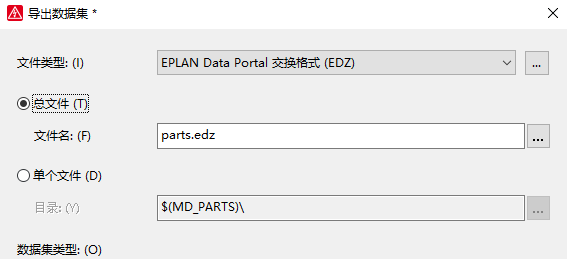

最后再普及一下,当我们要分享1个或者几个部件的时候,可以根据数量多少选择生成总文件(1个EDZ包含多个部件)还是单个文件(1个EDZ 1个部件)。
