cadence virtuoso ic617的原理图设计基础

基于tsmc18rf以及cadence自带的库进行原理图设计，以下为各个元器件的位置、快捷键的使用、软件的部分模块熟悉。

参考资料：https://blog.csdn.net/weixin_44115643/article/details/118946515

目录

1.电源

2.地

3.快捷键i——添加元件

4.快捷键q——修改元件参数

5.快捷键w——连线

6.快捷键del——删除连线或元件

7.快捷键esc——复原操作键

8.launch列表——ADE L是原理图仿真

9.导入仿真变量——先右键，后copy from...

10.仿真类型选择——analyse

11.设置输出结果类型——from design

12.输出结果显示——点小绿开始

13.多个扫描变量的仿真方式——tools（9-12为单一扫描变量）

---

1.电源

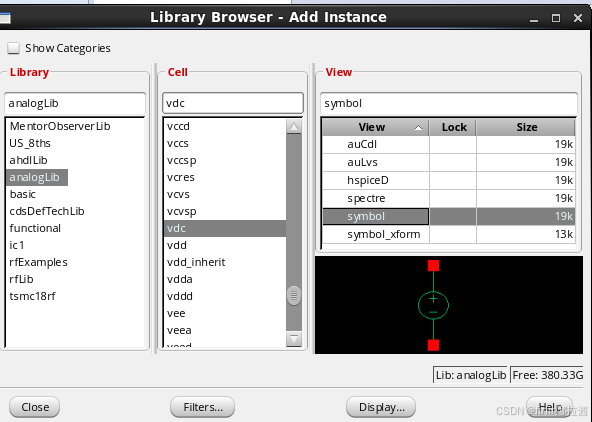

analoglib→vdc

2.地

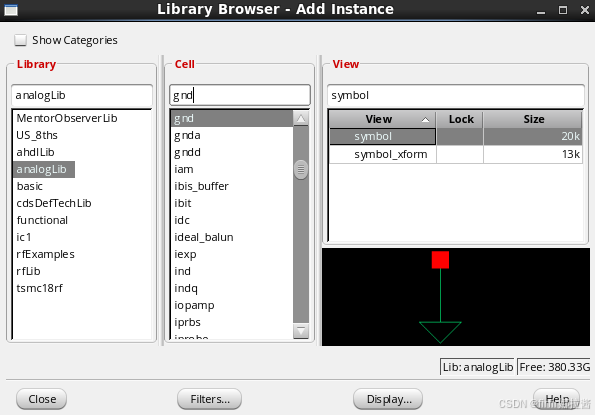

analoglib→gnd

3.快捷键i——添加元件

4.快捷键q——修改元件参数

5.快捷键w——连线

6.快捷键del——删除连线或元件

7.快捷键esc——复原操作键

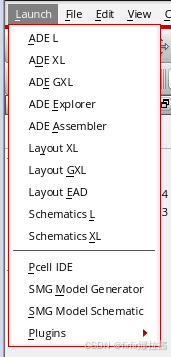

8.launch列表——ADE L是原理图仿真

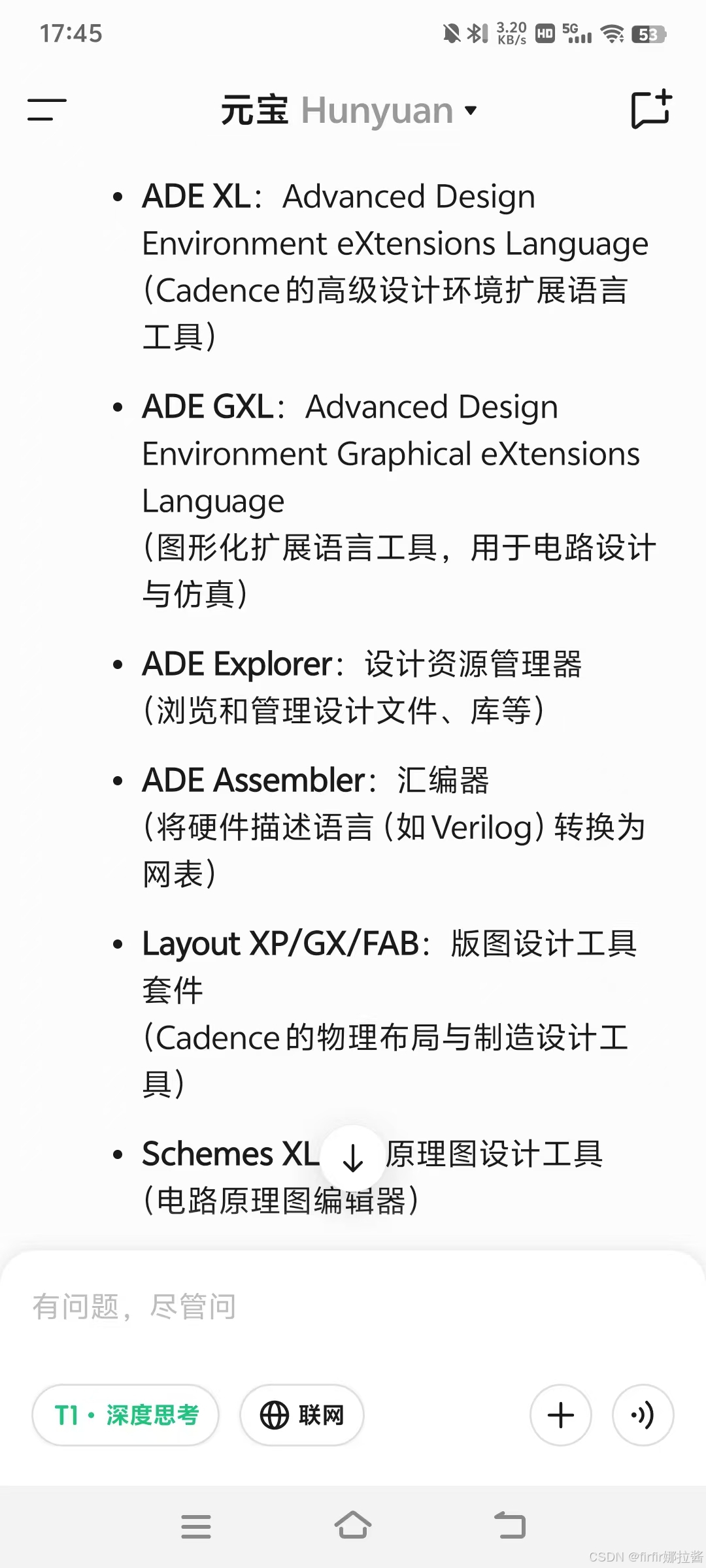

ADE L是原理图仿真，layout是版图设计，schematics是原理图绘制。

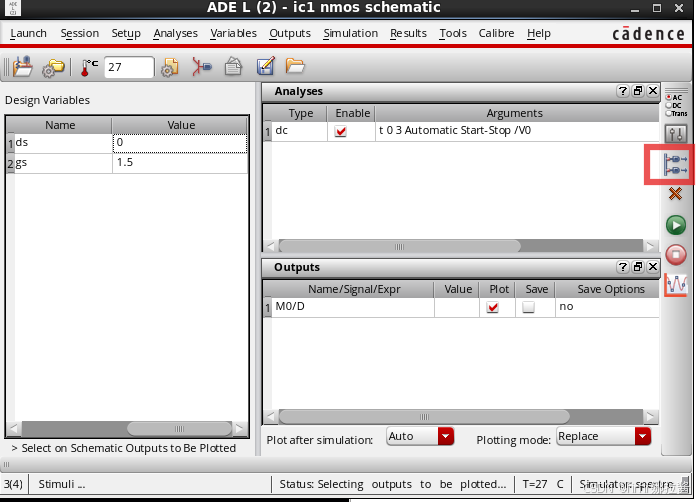

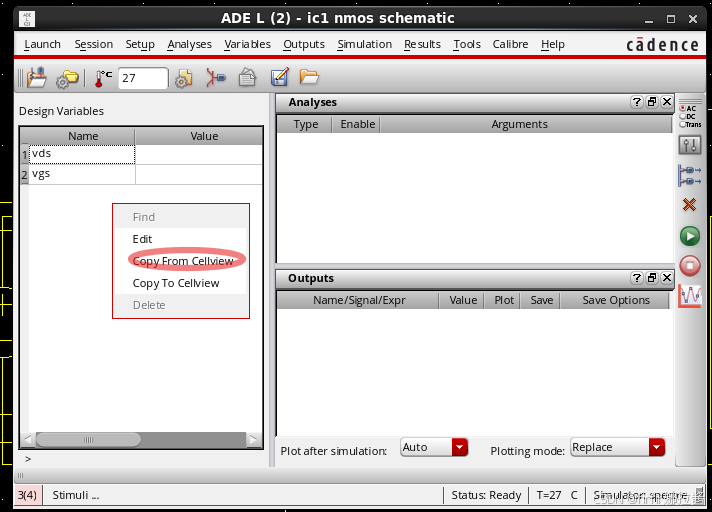

9.导入仿真变量——先右键，后copy from...

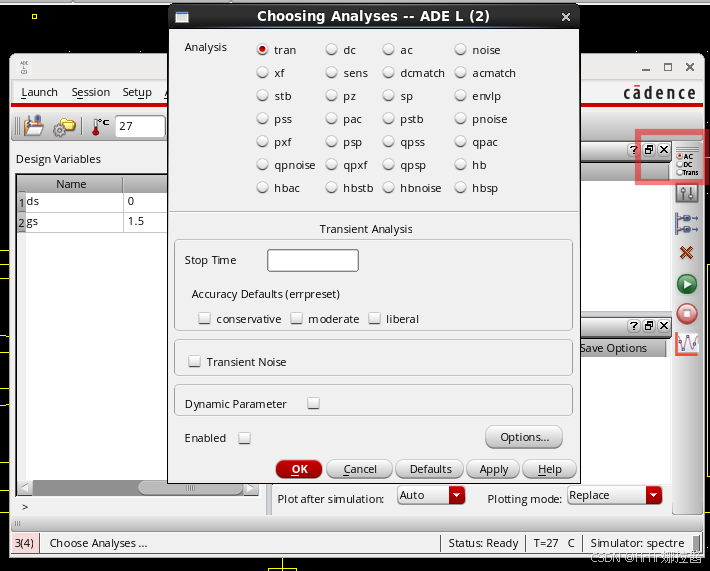

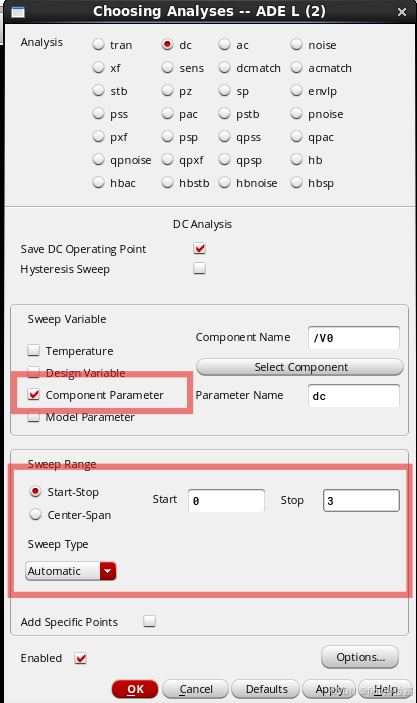

10.仿真类型选择——analyse

tran瞬态仿真：用于实现电路在时域上的动态响应，观察信号随时间变化的波形；

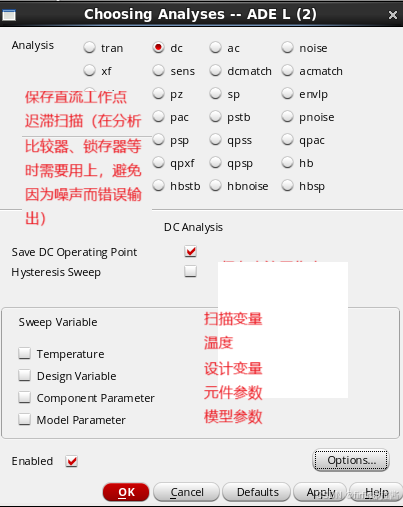

dc直流仿真：计算电路在直流偏置下的静态工作点，常用于分析电路是否处于稳定状态，电源电压对电路的影响等；

选择模式

选择范围0-3v

ac交流小信号仿真：分析电路在小幅正弦信号激励下的频率响应（幅频特性、相频特性等）；

noise噪声分析：对噪声进行分析......

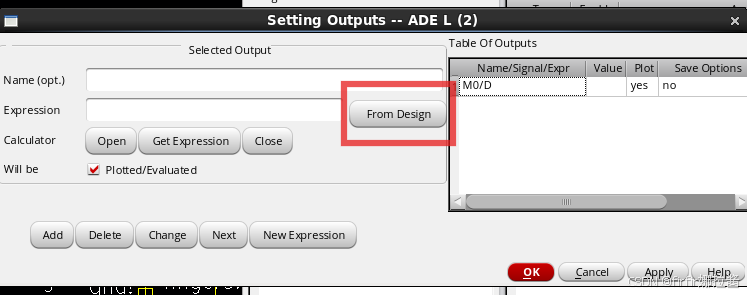

11.设置输出结果类型——from design

电流选节点，电压选线。

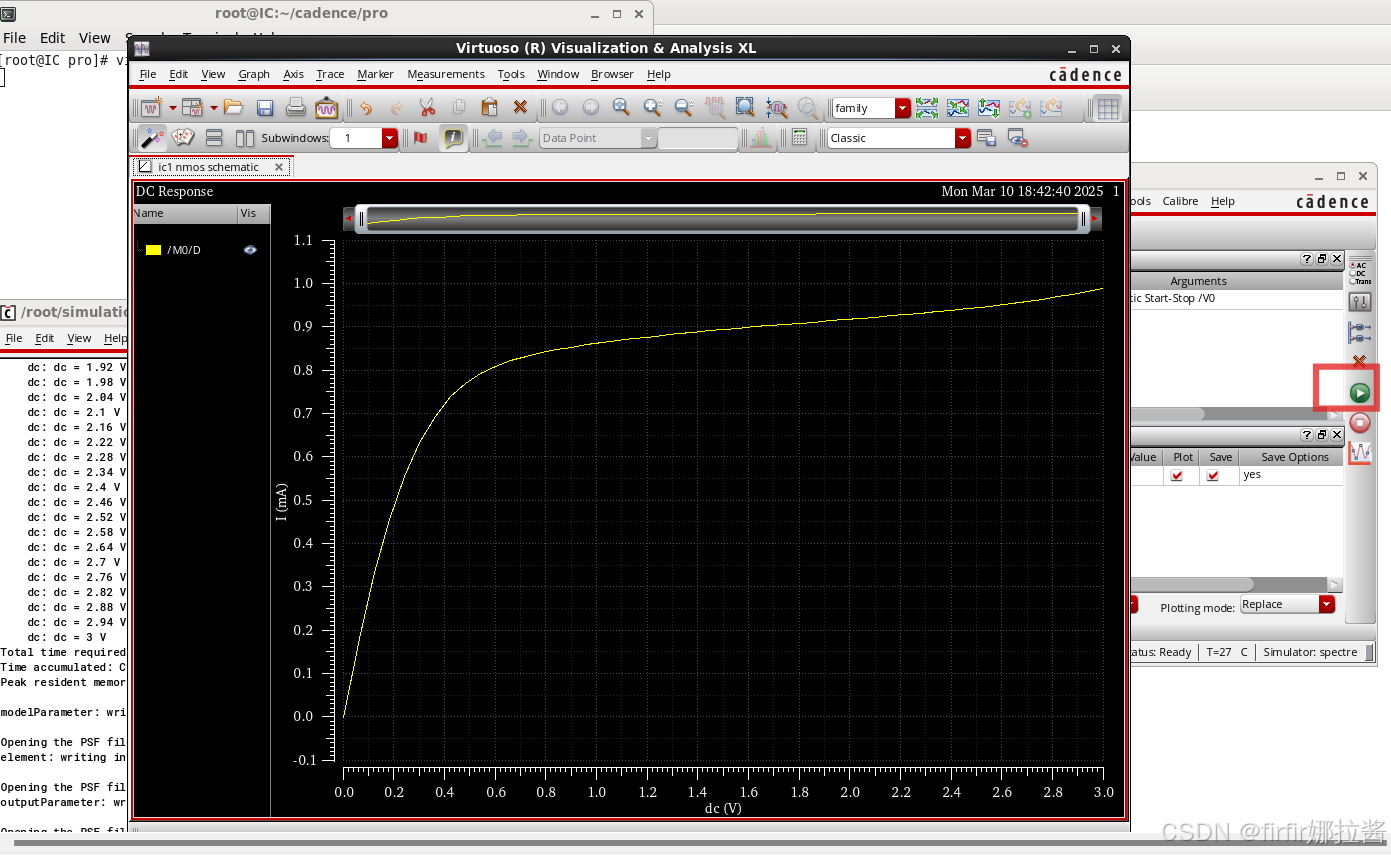

12.输出结果显示——点小绿开始

可以通过改变变量来改变图像

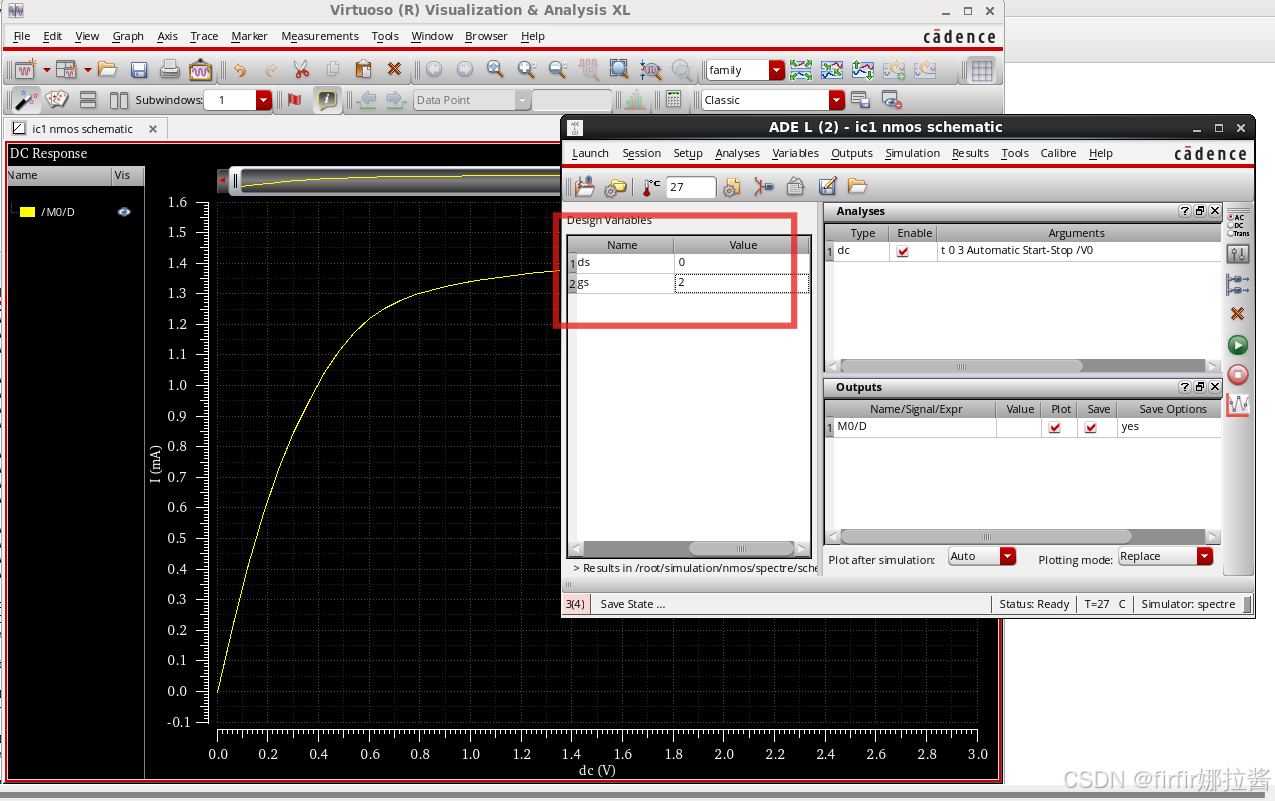

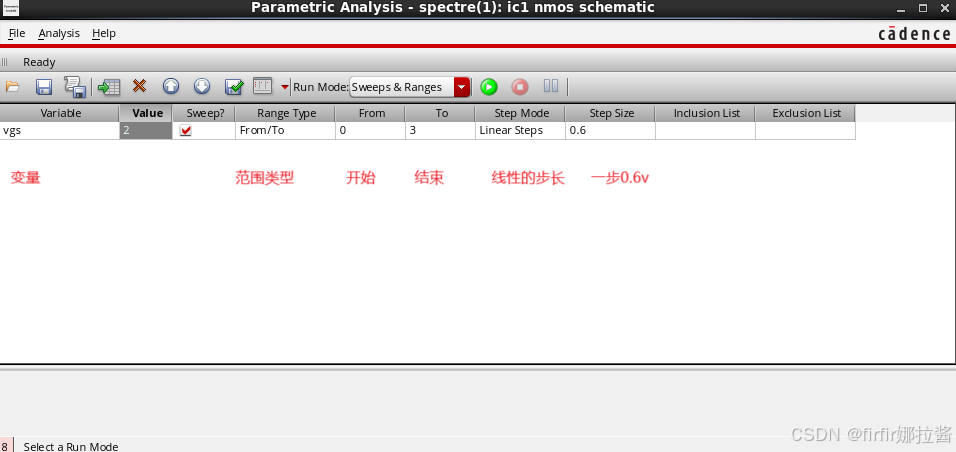

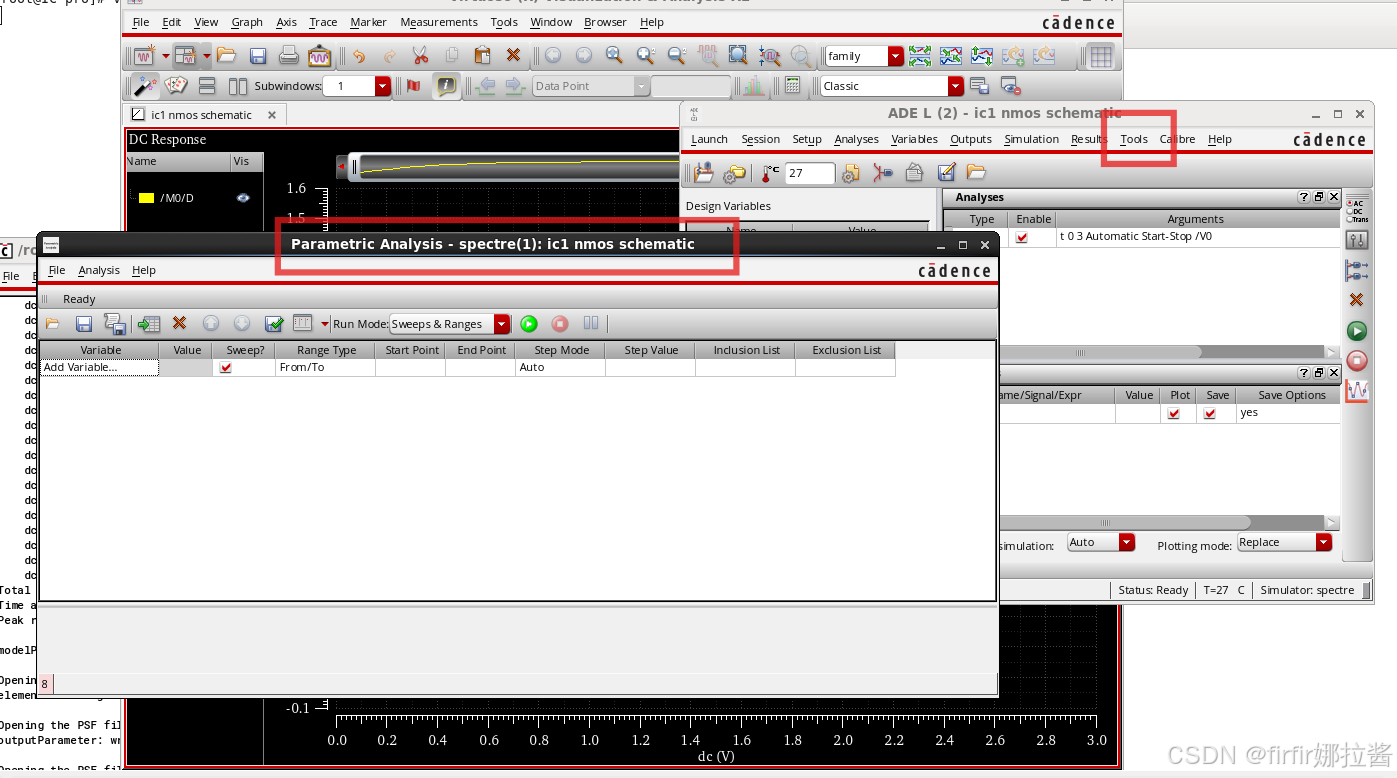

13.多个扫描变量的仿真方式——tools（9-12为单一扫描变量）

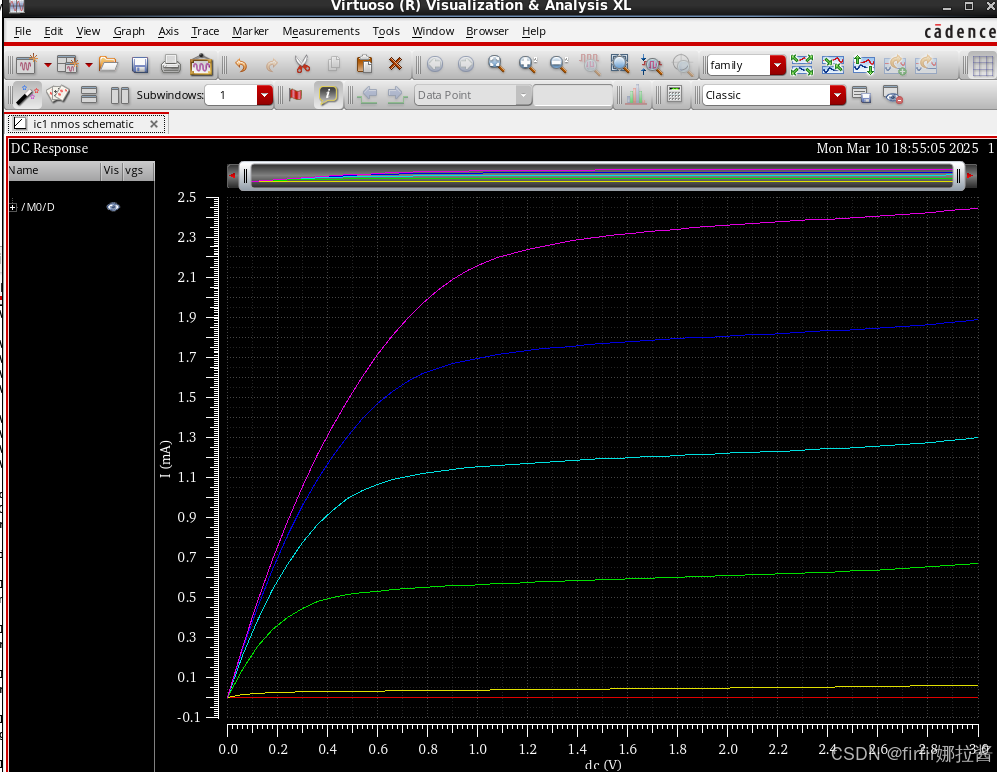

结果如图
