常用防止电压浪涌的元器件:TVS、ESD、压敏电阻
电压浪涌的产生原因:
(1)雷击(2)电容充放电(3)谐振电路(4)电感开关电路 (5)电机驱动干扰…

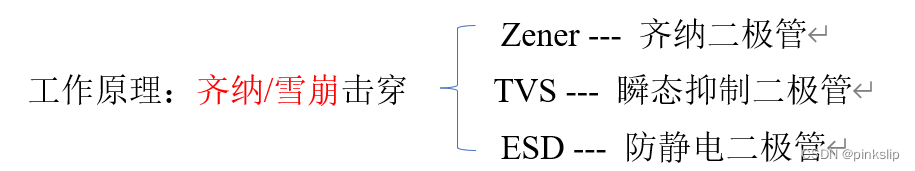

元器件工作原理:
压敏电阻(限压保护器件):
具有非线性伏安特性的电阻器件,无极性。主要用于在电路承受过压时进行电压钳位,吸收多余电电流以保护敏感元件。
工作原理:压敏电阻电压超过阈值时,阻值下降,导通大电流,保护后级电路;低于阈值电压,阻值极高,相当于开路。
各器件特性:
TVS Zener
a. 击穿电流较低(1mA量级) a. 工作电流较大(相对TVS)
b. 响应速度快(ps) b. 功率较低
c. 重要参数之一:功率,且功率较高 c. 多用于稳压电路
d. 结电容较大(几十pF ~ 几十nF)
e. 可靠性高,不易劣化,使用寿命长
f. TVS用于保护电路,多用于电源初/次级保护
ESD
a. 功率较小
b. 结电容更低(fF ~几pF),适用于高速电路
c. ESD指标:抗静电等级
等级一:接触放电电压2KV、空气放电电压2KV;
等级二:接触放电电压4KV、空气放电电压4KV
等级三:接触放电电压6KV、空气放电电压8KV
等级四:接触放电电压8KV、空气放电电压15KV
d. ESD多用于板级静电防护
压敏电阻
a. 静电容量较高,同体积下可以承受更高的浪涌
b. 漏电流较大 f. 压敏电阻可靠性较差,使用寿命短
c. 响应速度慢(ns) g. 不能承受毫安级以上的持续电流
d. 压敏电阻结电容较大
e. 非线性特性较差(电阻特性)
