一、摄像头工作原理：

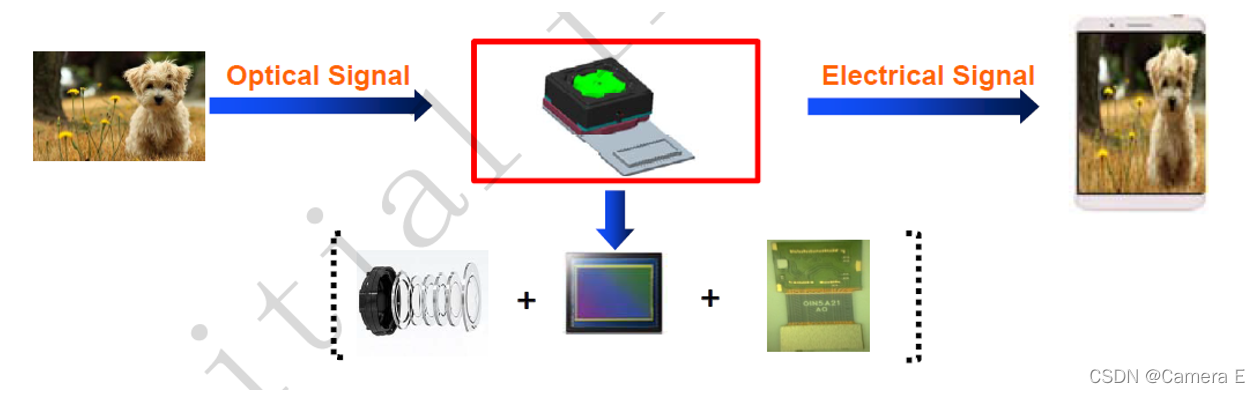

物体通过镜头（Lens）生成光学图像信号（optical signal)投射到图像传感器（Image Sensor）表面上，由sensor感光像素点转换为电信号(Electrical Signal) ，经过图像传感器的A/D(数模转换)变为数字图像信号，通过显示屏（Display）成像.

二、PDAF与CDAF区别：

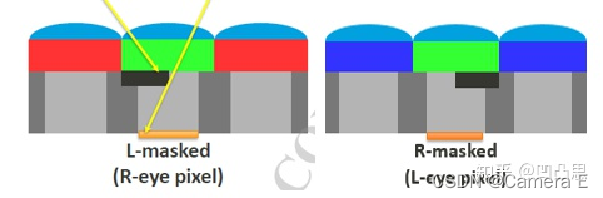

PDAF: Phase Detection Auto focus 相位对焦 PDAF需要使用sensor的PD pixel, PD pixel是一些特殊的pixel,这些pixel一些只允许左侧的光可以通过(Left PD pixel)，一些只允许右侧的光通过(Right PD pixel)；通过芯片内部自身的特殊像素点，对拍摄物体进行成像，类似于人眼，成一个left image和一个right image，对比这两副图像的相位差，认为两者相位差最小的时候就是对焦清晰的点。
