89C51单片机之定时器0、1控制LED1、0.5秒闪烁

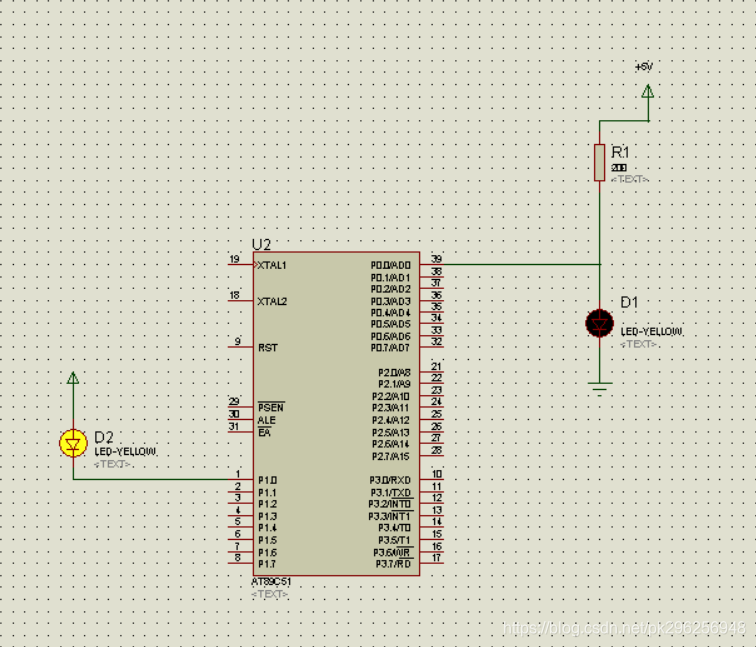

1.proteus仿真图
在这里插入图片描述
2.keli代码

#include <reg51.h>

sbit led1=P0^0;
sbit led2=P1^0;

int count0,count1;

//定时器0溢出中断程序
void timer0() interrupt 1  //定时器0中断标志位为1
{
	//重新装载定时器0计数初值
	TH0=(65536-50000)/256;
	TL0=(65536-50000)%256;
	if(count0==10)   //T0*10=1s LED1闪烁
	{
		led1=~led1;
		count0=0;
	}
	count0++;
}

//定时器1溢出中断程序
void timer1() interrupt 3  //定时器1中断标志位为3
{
	//重新装载定时器1计数初值
	TH1=(65536-25000)/256;
	TL1=(65536-25000)%256;
	if(count1==10)  //T1*10=0.5s LED2闪烁
	{
		led2=~led2;
		count1=0;
	}
	count1++;
}

int main()
{
	EA=1;    //全局中断使能
	ET0=1;   //定时器0溢出中断使能
	ET1=1;   //定时器1溢出中断使能
	TR0=1;   //定时器0使能
	TR1=1;   //定时器1使能
	TMOD=0x11;   //00010001B，定时器0、1使用工作方式1，16位定时器
	//装载定时器0计数初值
	TH0=(65536-50000)/256;    //内置时钟频率为6MHz，定时器0计数50000次，计数初值为15536转为16进制
	TL0=(65536-50000)%256;    //机械周期为2us，T0=(65536-计数初值)*2us=0.1s
	//装载定时器1计数初值
	TH1=(65536-25000)/256;    //内置时钟频率为6MHz，定时器0计数25000次，计数初值为40536转为16进制
	TL1=(65536-25000)%256;    //机械周期为2us，T1=(65536-计数初值)*2us=0.05s
	led1=0;   //控制P0.0
	led2=0;   //控制P1.0
	while(1)
	{

	}

}

谢谢观看
