合宙esp32-c3 进入深度睡眠无法唤醒解决一例

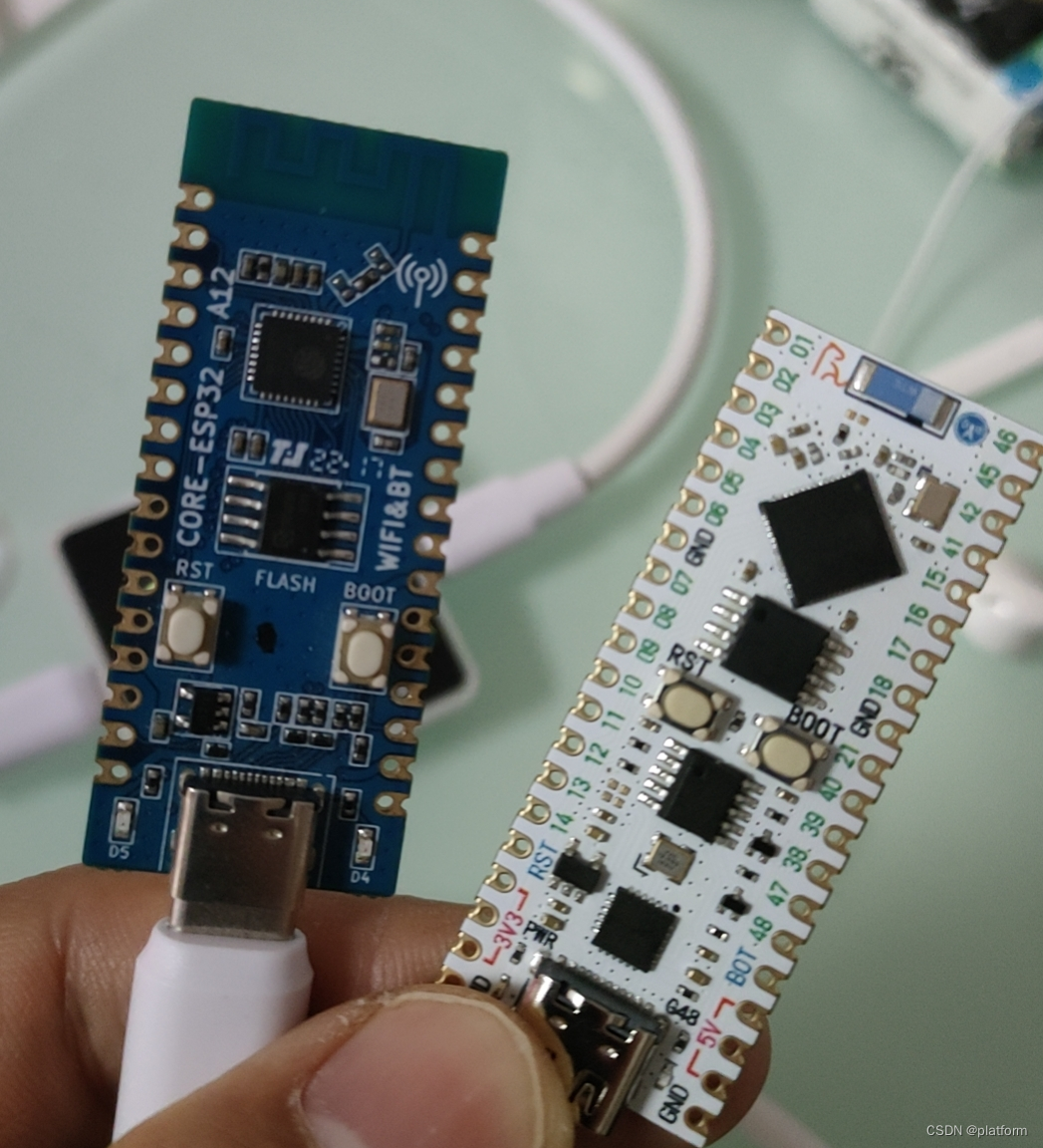

手贱，昨天收到了嘉立创最新的esp32 s3,想测试一下电流功耗，于是顺便测试了一下以前的合宙esp32 c3 无串口芯片的版本

打算对比一下c3和s3的功耗相差多少，结果把自己玩死了：

void setup() {


esp_deep_sleep_start();

// esp_light_sleep_start();
}

void loop() {

}

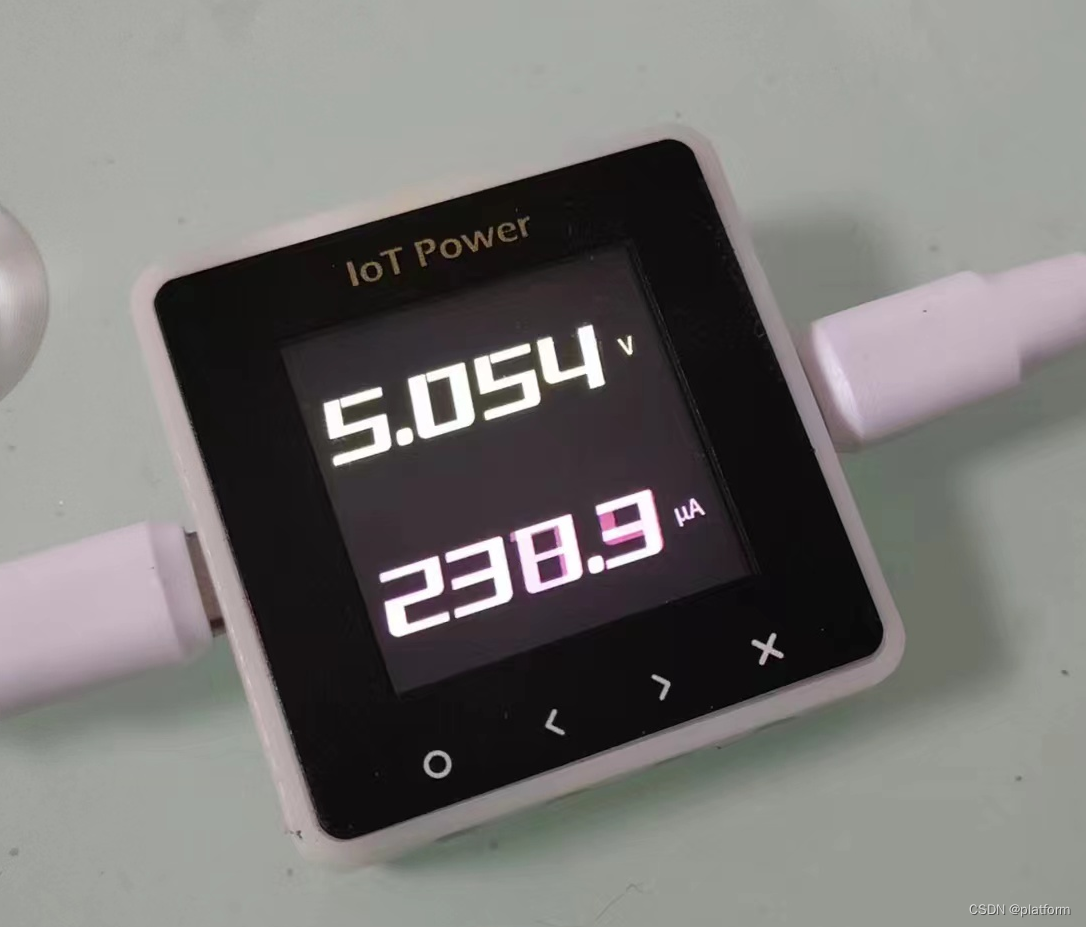

这个代码烧进c3后，电流只有200多微安：

但是出现了一个几乎无解的问题：

在电脑上不再出现com端口了

led灯也不亮了

断电重启后led闪一下就没啥状态了

没有发生短路，万用表测还能测出有些gpio 3.3和5V

在电脑上找不到com端口以为着重新烧写新的固件进去是不可能的。

长按rst和boot都找不到端口。。。

由于这是合宙便宜版本的c3,不带串口芯片，怀疑：

单片机一开机立马就进入了deep mode，把各种设备全部停了，要知道这块单片机由于没有串口芯片走的是mcu本身的串行支持，这一deep mode ,设备全停，所以没有了对外的串行支持，自然在电脑上没有了com端口。

大哭，各种尝试和找资料，包括合宙官方也没有这方面资料。

最后的解决方案很简单：

按住boot不放，然后按下rst 再释放,这时单片机led灯点亮，com端口重现。

这大概就是传说中的download模式。

ESP-ROM:esp32c3-api1-20210207
Build:Feb  7 2021
rst:0x15 (USB_UART_CHIP_RESET),boot:0x4 (DOWNLOAD(USB/UART0/1))
Saved PC:0x400462dc
waiting for download

 在没有按rst断电后，哪怕烧入新固件，也不会运行，会持续处于这个状态。

有些文档对于深度随眠有错误的描述，什么没有设置唤醒就不生效，这是捡了半截就跑。在乐鑫官方描述如下：

函数 esp_deep_sleep_start() 可用于在配置唤醒源后进入 Deep-sleep 模式，也可用于在未配置唤醒源的情况下进入 Deep-sleep 模式 模式。在后一种情况中，芯片将一直处于睡眠模式，直到从外部被复位。

这是它说的这个复位只是是传统意义上的rst吧了。

有机会的话建议大家都玩玩，另外，esp32 c3的电流：

模式	电流
downloa模式	11 毫安
空代码	27 毫安
light mode	576 微安
deep mode	238 微安
delay	19 毫安

上面统计中的delay 指如下代码：

void setup() {

}

void loop() {
  delay(20);
}

delay 的数值不影响电流的消耗，但是有delay的话，空代码的电流消耗从27降到了19 毫安。

整体来说，在这种测试的开发板上的电流消耗比我以为的高太多，因为过去他们的宣传在deep模式的情况下，可能只有几个微安，实际上有几百个微安，当然这可能涉及到其他元电源等器件。
