常用芯片数据手册——74HC595/三态输出的8位移位寄存器（德仪）

主要功能

它可以用于单片机引脚扩展，可以将 8-bit 串行输入转化为并行输出。尽管我们可以用单片机的8个引脚各自驱动不同的用电器工作，但是如果需要控制大量的用电器时，有时候就可以用这一类的寄存器来扩展单片机的引脚。

除了VCC和GND引脚外，它至少还需要接入至少三个引脚，分别是时钟信号、输出激发、串行输入。

至于如何接入这颗芯片，我稍后放在文章里介绍。

主要参数

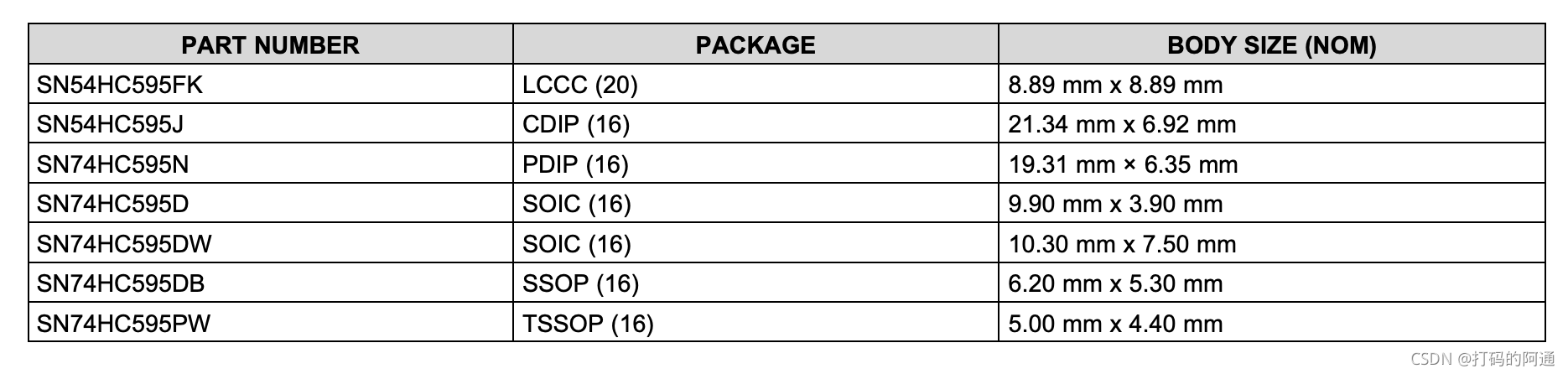

通过网络渠道，个人可以买到的74HC595，主要来自德州仪器（Texas Instruments），芯片名 SN74HC595 ，主要封装形式如下：

注意不同的封装形式，大小也是不一样的：

工作参数

• 工作电压：2V ～ 6V
• 工作温度：-40C ～ 80C

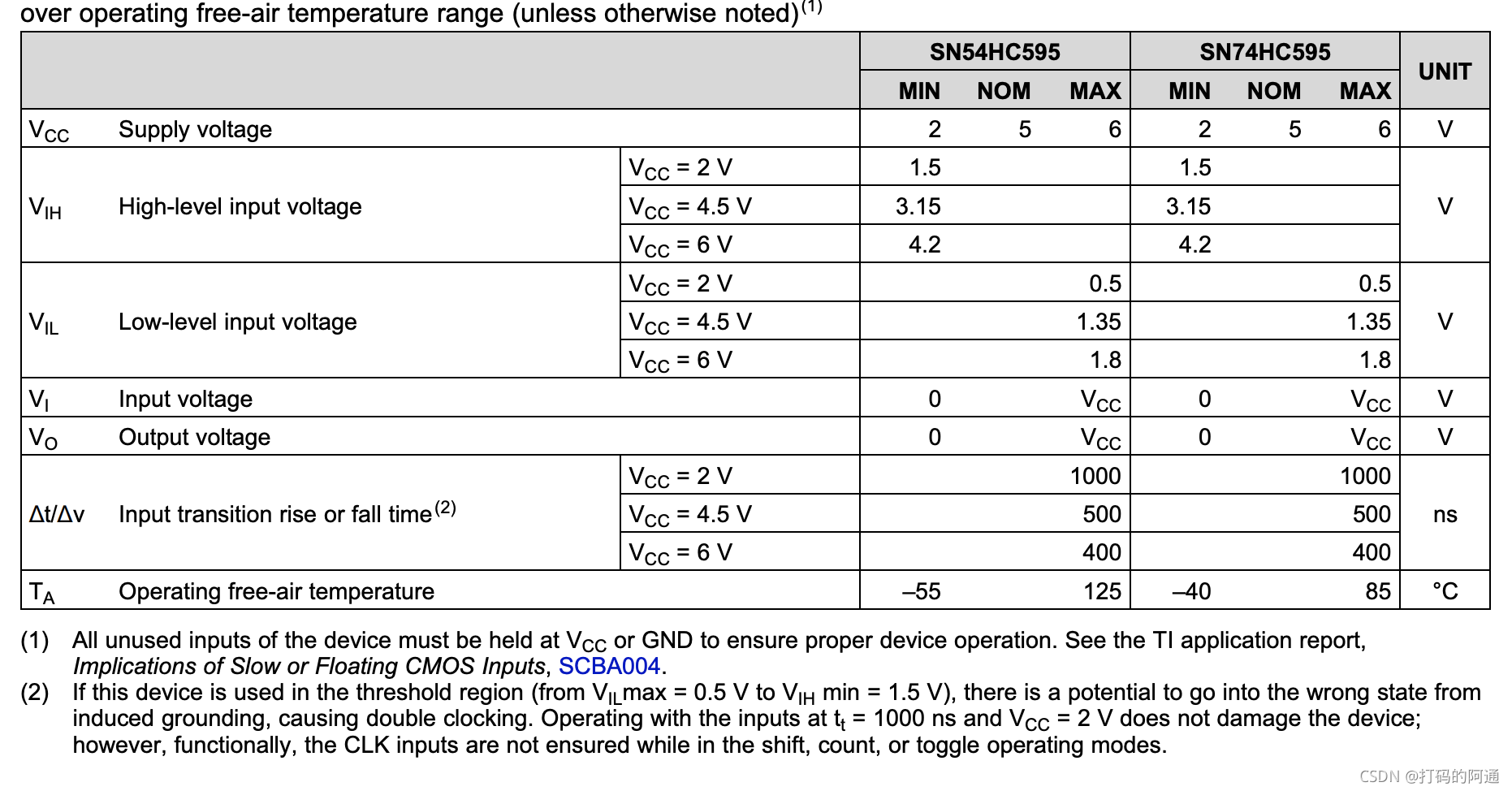

• 工作电压：如下

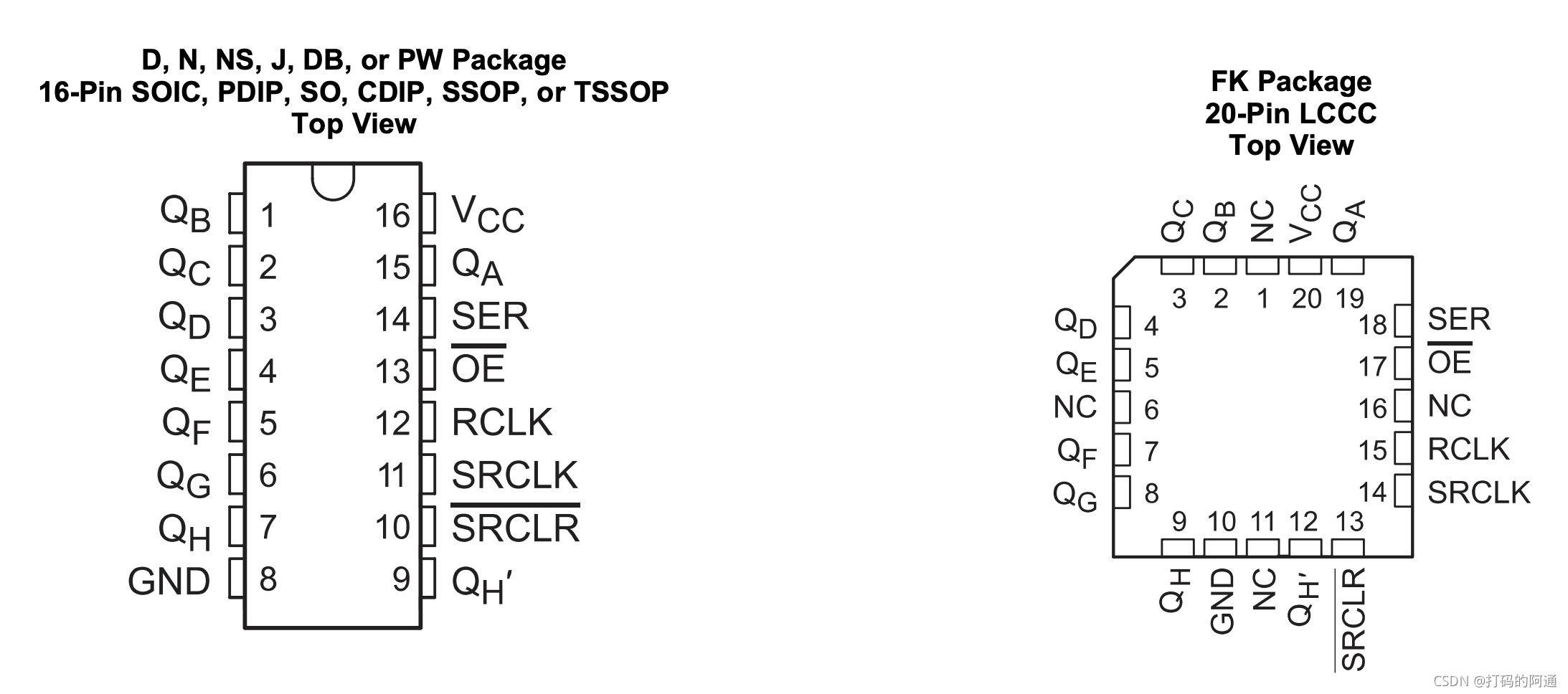

引脚定义

NAME	PIN	I/O	Description
GND	8	-	接地
$\overline{OE}$	13	I	允许输出，低电平有效
$Q_A$	15	O	输出1
$Q_B$	1	O	输出2
$Q_C$	2	O	输出3
$Q_D$	3	O	输出4
$Q_E$	4	O	输出5
$Q_F$	5	O	输出6
$Q_G$	6	O	输出7
$Q_H$	7	O	输出8
$Q_{H^{\prime }}$	9	O	串行输出
RCLK	12	I	输出存储器锁存时钟线
SER	14	I	串行数据输入
SRCLK	11	I	数据输入时钟线
$\overline{SRCLR}$	10	I	主复位（低电平有效）
VCC	16	-	VCC

主要引脚说明：

• 10脚: 低电平时将移位寄存器的数据清零。通常接到VCC防止数据清零。
• 11脚：上升沿时数据寄存器的数据移位。Q0->Q1->Q2–>Q3–>…–>Q7;下降沿移位寄存器数据不变。
• 12脚：上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时存储寄存器数据不变。
• 13脚: 高电平时禁止输出(高阻态)。如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。

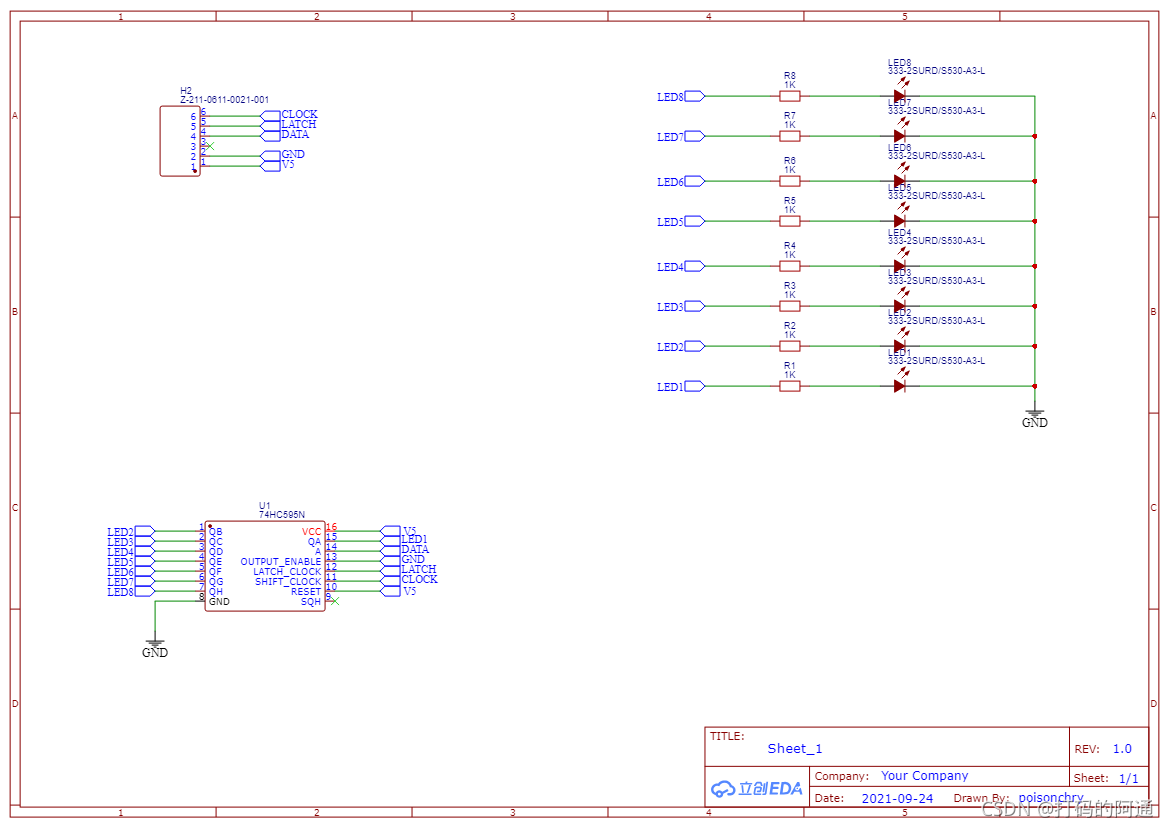

接线方法

简单应用，用74HC595做一个流水灯

可以看到除了VCC和GND分别接地和供电外，我们实际上需要接入的，就是时钟信号，串行信号，以及信号输出信号。

如果接上Arduino设备，这个对应的代码就是这样的了。

#define LATCH_PIN 4 // ST_CP
#define CLOCK_PIN 8 // SH_CP
#define DATA_PIN  2 // DS

void clock_signal(void)
{
  digitalWrite(CLOCK_PIN, HIGH);
  delayMicroseconds(500);
  digitalWrite(CLOCK_PIN, LOW);
  delayMicroseconds(500);
}

void latch_enable(void)
{
  digitalWrite(LATCH_PIN, HIGH);
  delayMicroseconds(500);
  digitalWrite(LATCH_PIN, LOW);
}

void send_data(unsigned int data)
{
  int i;
  unsigned hold;

  for (i = 0; i < 8; i++) {
    if ((data >> i) & (0x01))
      digitalWrite(DATA_PIN, HIGH);
    else
      digitalWrite(DATA_PIN, LOW);

    clock_signal();
  }
  latch_enable();
}


void setup()
{
  pinMode(LATCH_PIN, OUTPUT);
  pinMode(DATA_PIN, OUTPUT);
  pinMode(CLOCK_PIN, OUTPUT);

  digitalWrite(LATCH_PIN, LOW);
  digitalWrite(CLOCK_PIN, LOW);
  digitalWrite(DATA_PIN, LOW);
}

void loop()
{
  for (unsigned sig = 0b00000000; sig < 0b100000000; sig++)
  {
    send_data(sig);
    delay(1000);
  }
}

有需要原始数据表的的朋友可以点这里下载

最终的效果大概就是这样 《用74HC595 实现流水灯的最终效果》。
