SCSI与USB的关系

由于BusHound在使用过程中，直接把USB和SCSI混为一谈，相关设计的时候这些东西也经常放在一起来讲，导致稍微缺乏经验的人傻傻分不清楚。因此在这里特别说明一下SCSI和USB分别是什么东西，以及他们是怎么联系在一起的。



一、USB概述



简介

通用串行总线 (Universal Serial Bus，USB) 是一种新兴的并逐渐取代其他接口标准的数据通信方式，由 Intel、Compaq、Digital、IBM、Microsoft、NEC及Northern Telecom 等计算机公司和通信公司于1995年联合制定，并逐渐形成了行业标准。USB 总线作为一种高速串行总线，其极高的传输速度可以满足高速数据传输的应用环境要求，且该总线还兼有供电简单（可总线供电）、安装配置便捷（支持即插即用和热插拔）、 扩展端口简易（通过集线器最多可扩展127 个外设）、传输方式多样化（4 种传输模式），以及兼容良好（产品升级后向下兼容）等优点。



以上摘自百度百科，但是可以看到通篇都没有提到半点SCSI。实际上USB就是一种数据传输总线，需要注意的是他传输的是数据，以USB线作为载体，至于数据要怎么使用，那才是SCSI的事情，USB只负责把数据发送出去和接收回来。所以不管你发送的是命令，还是状态还是什么的，在USB看来都是数据包。



所以从数据传输这一层面上，它与Uart、IIC并没有太大区别，都是一种约定好的数据传输协议。不过倘若打开USB协议文档，就会直呼：这跟Uart哪里一样了！

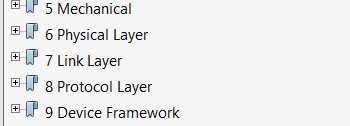

在这里概括一下这几层每一章的内容：

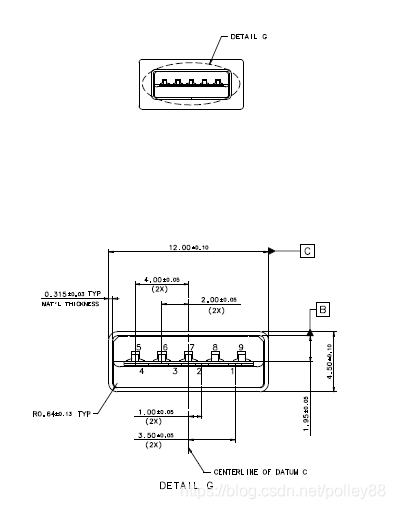

1.Mechanical

机械接口标准，也就是眼睛能看到的那个USB接口的制造标准

类似这样的，USB接口还有很多种形态，不一一列举了

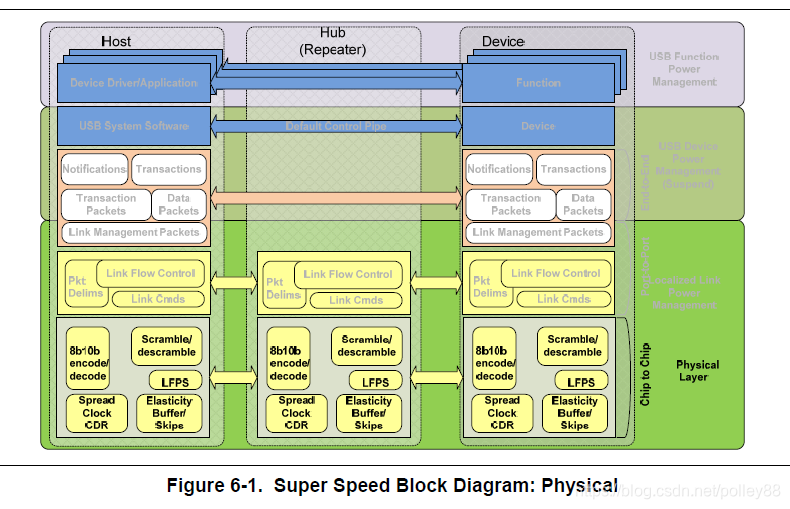

2. Physical Layer

这一层是模电到数电的信号转换，也就是相关的电气要求

有个对这一层进行的测试就是眼图测试。

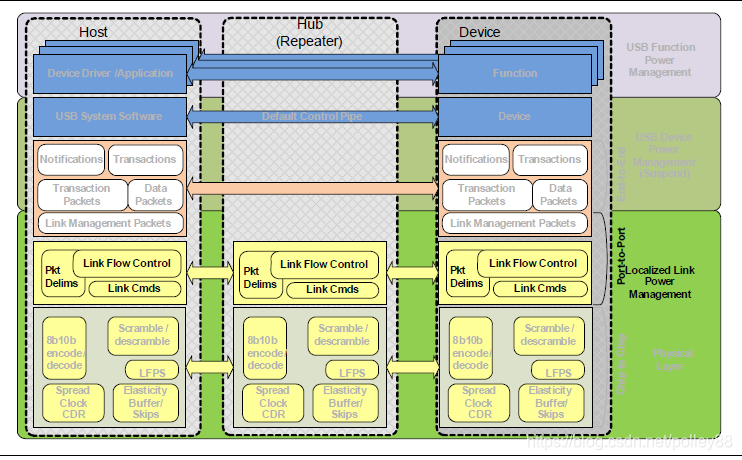

3. Link Layer

即为链路层，这一层主要是主要工作是保证数据包在连线当中的正确传输。为了保证提高容错率，还提供了编码纠错。

本章的重点是定义数据包和Link命令结构、Link层控制和电源管理功能、Link训练状态机（LTSSM）

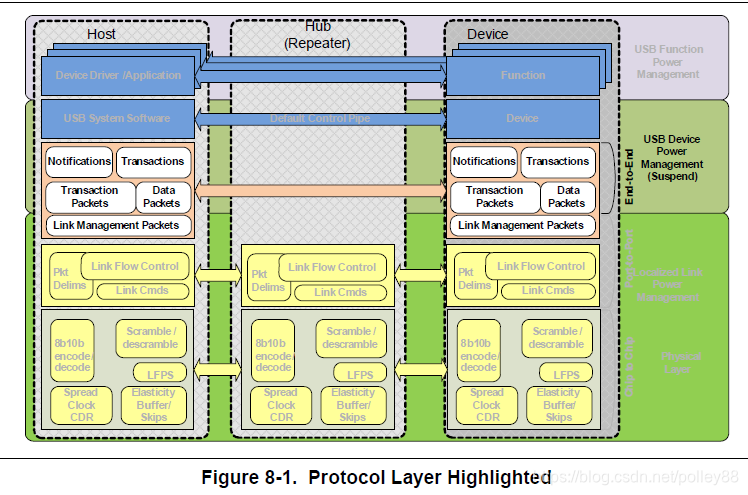

4. Protocal Layer

协议层，控制的是端到端的数据流，这一层是建立在链路层成功传输的基础上。

在U3当中，这一层看到的已经是协议层传输了，比如NRDY，ACK，STALL等状态操作，还有Data Packet的IN，OUT数据包传输。





5. Device Framework



USB设备可以简单的分为三层，底层是传输和接收数据的总线接口，即为前面4个小节的内容。



中间层负责处理总线接口和各种类型终端的数据，即为这一章的内容。主要负责的有端点的传输类型(控制传输/中断传输/批量传输)，最大的数据负载容量，数据包数量等等。还有一些对端点的描述(Get Descriptor)。



最上层为SCSI将通过总线传递过来的数据进行解析，然后实现指定功能，例如将鼠标设备传递的数据按照SCSI协议转换成指针的运动。



有一个常见的USB协议测试就是九章测试(Chapter9 Test)，就是因为Device Framework这一章在协议文档里面是第九章，所以叫九章测试(我被困惑好几年)。



到这里终于看到SCSI的影子了，实际上在USB协议文档里丝毫没有提及SCSI。所以理论上SCSI是可以建立在任何数据传输总线上的，是为了提供特定功能而规定的协议，下面开始介绍SCSI。



二、SCSI和BOT/UASP

1. SCSI

小型计算机系统接口（SCSI，Small Computer System Interface）是一种用于计算机及其周边设备之间（硬盘、软驱、光驱、打印机、扫描仪等）系统级接口的独立处理器标准。



从上面的内容可以看出，SCSI并不是跟USB绑定的协议，任何在Host上数据总线传输的数据，都可以通过SCSI协议来实现指定功能。比如鼠标的数据先按照SCSI协议编码，经过USB传到电脑，电脑通过SCSI协议解析出鼠标进行的操作，反馈到指针。同样鼠标也可以通过PS/2接口传输数据，也是使用SCSI进行解析，USB和PS/2在通讯当中起到的只是数据桥梁的作用。



SCSI协议就不在这里介绍了，有兴趣进一步了解的可以参考文档 SCSI Commands Reference Manual--SEAGATE



继续再说一下比较重要但却经常被忽略的，被夹在SCSI和USB中间的BOT和UASP。



2. BOT

BOT全称是Bulk-Only Transpot，指的是整个传输过程只使用USB Device Framework的批量传输(Bulk Transers)，另外跟批量传输对应的还有控制传输(Control Transfers)，中断传输(Interrupt Transfers)和同步传输(Isochronous Transfers)。不同模式的传输是不同设备所使用的，不过都会在上盘枚举阶段使用控制传输。例如存储设备，使用的都是批量传输。鼠标、键盘等数据量小但是传输频繁的使用的是中断传输。VCD，DVD光驱等需要大量且要求及时性的设备使用的是同步传输。关于不同类型传输的特点和说明，网上有很多更详细的介绍，这里就不细说了。

BOT是基于USB数据包传输的基础上，为了配合SCSI协议，专门为大容量存储设备量身打造，在USB和SCSI中间又添加了一层协议(某软件大佬曾说过没有什么结构是分层解决不了的。。)，关于BOT的的协议文档是usbmassbulk_10





高度概括一下BOT的内容就是：

1、一次传输由CBW开始，到CSW结束，可以有或者没有DATA阶段。

2、USB在刚上盘的阶段会进行控制传输，给SCSI获取一些信息，其中包括判断是否为BOT模式。



3. UASP

后来随着科技的发展和进步，其他各类传输都在突飞猛进，此时BOT逐渐达到性能瓶颈，弱点渐渐出现了：

1、一条命令必须从CBW开始到CSW结束后，才能开始下一条命令的传输。

2、没有类似Trim等公有命令。

...

...



后来起不好名字的USB-IF组织为了能够针对发挥USB3.0 5Gbps接口的总线利用率，推出了基于针对SCSI进行特殊优化的UASP协议。

UASP全称USB Attached SCSI Protocol，从名字就能可以看出其针对性。UASP相比BOT最大的改变就是命令可以并行的发送，类似SATA的NCQ功能。另外支持UASP的Host都使用了单独的控制芯片，不会消耗CPU资源。关于UASP相关的协议文档是 USB Attached SCSI -2

尽管从BOT换到了UASP，但是SCSI协议的操作还是基本保持一致的，除了多了几个公有命令要处理。

最后总结一下就是，最底层数据传输使用的USB，功能实现使用的SCSI，为了使USB和SCSI能衔接在一起，添加了BOT和UASP，over
