| 操作 | 作用 |
|---|---|
按住鼠标中键 | 拖动整个视图移动 |
G | 栅格开关 |
ctrl+M | 水平旋转 |
X | 打开鼠标定位 |
F5 | 重新定位中心 |
F8 | 恢复到整个区域 |
O | 将鼠标当前的点设置成原点 |
ctrl+C | 到子电路图 |
ctrl+E | 编辑属性 edit component |
ctrl+F1 | 网格大小 10th |
ctrl+F1 | 50th |
ctrl+F3 | 0.1in |
ctrl+F4 | 0.4in |
ctrl+E | 编辑对象属性 |
R | 刷新屏幕 |
小键盘的“+”键 | 元件完成逆时针90°翻转 |
小键盘的“-”键 | 元件完成顺时针90°翻转 |
选中元件按A | 打开Property Assignment Tool 编辑框 |
m | 在ARES中，切换mm和th单位，在右下角显示 |
| 元件 | 名称 | 元件 | 名称 |
|---|---|---|---|
| RES | 电阻器 | CAP(CAPCITOR) | 无极性电容器 |
| INOUCTOR | 电感器 | ELECTRO | 电解电容器 |
| CRYSTAL | 晶体谐振器 | DIODE | 二极管 |
| LED | 发光二极管 | NPN | pnp型晶体管 |
| PNP | pnp型晶体管 | OPAMP | 运算放大器 |
| 7SEG | 7段数码管 | MICROPHONE | 送话器 |
| MOTOR AC | 交流电动机 | NOT | 非门 |
| NAND | 与非门 | NOR | 或非门 |
| OR | 或门 | DPDT | 双刀双掷开关 |
| PESPACK1(2,3,4) | 电阻排 | AND | 与门逻辑符号 |
| ANTENNA | 天线 | BATTARY | 直流电源 |
| BELL | 电铃 | BRIDGE | 整流桥 |
| BUFFER | 缓冲器 | BUZZER | 蜂鸣器 |
| CAPVAR | 可调电容 | FUSE | 熔丝 |
| CON | 插口 | DIODE SCHDTTKY | 稳压二极管 |
| DIODE VARACTOR | 变容二极管 | JFET N | n沟道场效应晶体管 |
| JFET P | p沟道场效应晶体管 | LAMP | 灯泡 |
| MOSFET | Mos管 | PHOTO DIODE | 光敏二极管 |
| NPN-PHOTO | 光敏晶体管 | METER | 仪表 |

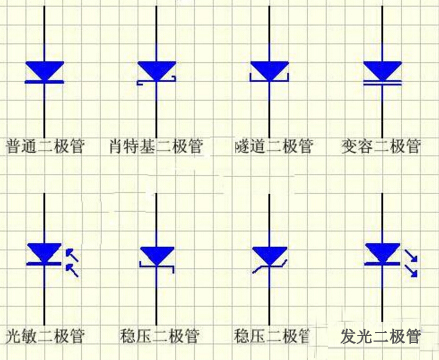

二极管
