图表通过lv_chart_create创建。

lv_obj_t *chart = lv_chart_create(lv_scr_act());
lv_obj_set_size(chart, 240, 240);

lv_obj_align(chart, LV_ALIGN_CENTER, 0, 0);

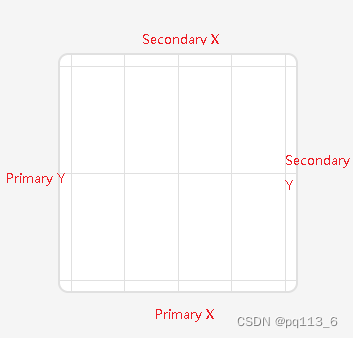

四个边分别对应主X轴，主Y轴，副X轴，副Y轴。

1. 初始化

1.1 添加数据

lv_chart_series_t * lv_chart_add_series(lv_obj_t * obj, lv_color_t color, lv_chart_axis_t axis);

lv_chart_add_series可以添加一个数列到图表，每调用一次就会增加一个。

color是该数列在图表中显示的颜色。axis是数列在哪个Y轴上，其有效参数有：

LV_CHART_AXIS_PRIMARY_Y     = 0x00,
LV_CHART_AXIS_SECONDARY_Y   = 0x01,

函数返回该数列的指针。

lv_chart_series_t* ser1 = lv_chart_add_series(chart, lv_palette_main(LV_PALETTE_RED), LV_CHART_AXIS_PRIMARY_Y);

通过lv_chart_set_next_value向数列添加数据

void lv_chart_set_next_value(lv_obj_t * obj, lv_chart_series_t * ser, lv_coord_t value);

value的最佳的范围是0-100，即0%-100%占比图表显示。每调用一次这个函数就往数列里面添加一个数据。

lv_chart_set_next_value(chart, ser1, 0);
lv_chart_set_next_value(chart, ser1, 100);
lv_chart_set_next_value(chart, ser1, 200);

可以看到第三个点溢出图表了，这是因为默认的数据范围是0-100。

另外，可以通过数组直接设置一组数据。

void lv_chart_set_ext_y_array(lv_obj_t * obj, lv_chart_series_t * ser, lv_coord_t array[]);
void lv_chart_set_ext_x_array(lv_obj_t * obj, lv_chart_series_t * ser, lv_coord_t array[]);

static const lv_coord_t value[] = { 0, 100, 300 };
lv_chart_set_ext_y_array(chart, chartSer1, (lv_coord_t*)value);

不过这种方式最少是一屏数据，上图中就是10个点都更新了，虽然只更新了3个数据。严格来说，这里应该是会数组溢出的，应该要初始化为10个数据量的数组才对。

1.2 设置范围

void lv_chart_set_range(lv_obj_t * obj, lv_chart_axis_t axis, lv_coord_t min, lv_coord_t max);

前面设置数字超过100就会超出图表显示范围，可以通过这个函数设置范围，其中axis表示需要设置哪个轴的范围。

lv_chart_set_range(chart, LV_CHART_AXIS_PRIMARY_Y, 0, 300);

1.3 设置类型

void lv_chart_set_type(lv_obj_t * obj, lv_chart_type_t type);

type是新的类型，默认是LINE，NONE就是没有显示了。

enum {
    LV_CHART_TYPE_NONE,     /**< Don't draw the series*/
    LV_CHART_TYPE_LINE,     /**< Connect the points with lines*/
    LV_CHART_TYPE_BAR,      /**< Draw columns*/
    LV_CHART_TYPE_SCATTER,  /**< Draw points and lines in 2D (x,y coordinates)*/
};

其他2种的显示效果如下：

SCATTER的类型（即在二维坐标内绘制点和线）要用到Value2，否则显示就和上面一样，是一条垂直的直线。

void lv_chart_set_next_value2(lv_obj_t * obj, lv_chart_series_t * ser, lv_coord_t x_value, lv_coord_t y_value);

注意，在设置value2前必须设置好Type，否则不会显示出数据。

lv_chart_set_type(chart, LV_CHART_TYPE_SCATTER);

lv_chart_set_next_value2(chart, ser1, 0, 0);
lv_chart_set_next_value2(chart, ser1, 50, 100);
lv_chart_set_next_value2(chart, ser1, 100, 300);

1.4 设置显示刷新方式

void lv_chart_set_update_mode(lv_obj_t * obj, lv_chart_update_mode_t update_mode);

支持2种方式：

enum {
    LV_CHART_UPDATE_MODE_SHIFT,     /**< Shift old data to the left and add the new one the right*/
    LV_CHART_UPDATE_MODE_CIRCULAR,  /**< Add the new data in a circular way*/
};

其中LV_CHART_UPDATE_MODE_SHIFT是默认的方式。

在主循环中添加测试代码，循环增加数据

        if ((gDly % 1000) == 0)
        {
            uint16_t x = (gDly / 1000) % 100;
            uint16_t y = (gDly / 1000) % 300;
            //lv_chart_set_next_value2(chart, chartSer1, x, y);
            lv_chart_set_next_value(chart, chartSer1, y);
        }
        gDly+=100;

注意变量要改为全局变量。

2种方式显示效果如下图：

SHIFT表示每个点都会更新到前一个点，最左侧的点消失。而CIRCULAR是循环添加。

注意，当类型为LV_CHART_TYPE_SCATTER时，这个设置没有效果，都是下面的显示方式。

1.5 设置显示点数

上面的例子中不论添加多少个数据，显示的点数总是10个，可以通过设置修改这个值。

void lv_chart_set_point_count(lv_obj_t * obj, uint16_t cnt);

例如设置为20个点显示

lv_chart_set_point_count(chart, 20);

1.6 设施栅格数

void lv_chart_set_div_line_count(lv_obj_t * obj, uint8_t hdiv, uint8_t vdiv);

hdiv是水平方向的栅格数，vdiv是垂直方向。

lv_chart_set_div_line_count(chart, 5, 10);

1.7 设置记号和标签

void lv_chart_set_axis_tick(lv_obj_t * obj, lv_chart_axis_t axis, lv_coord_t major_len, lv_coord_t minor_len,
                            lv_coord_t major_cnt, lv_coord_t minor_cnt, bool label_en, lv_coord_t draw_size);

axis：对应轴

major_len：主标记的长度

minor_len：副标记的长度

major_cnt：主标记的个数

minor_cnt：副标记的个数

label_en：是否增加标签显示

draw_size：需要显示标记和标签的大小，像素为单位，20pixel + draw_size是实际显示的长度。

lv_chart_set_axis_tick(chart, LV_CHART_AXIS_PRIMARY_Y, 5, 3, 4, 2, true, 40);

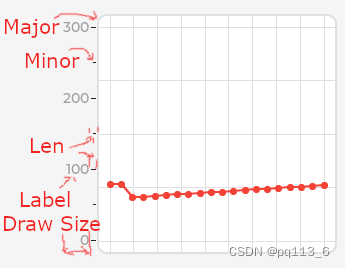

长的标记是Major Tick，短的标记是Minor Tick。Major设置4的cnt，所以图上有4个长的。当lable_en为true时，图上会显示数字。

1.8 设置光标

lv_chart_cursor_t  * lv_chart_add_cursor(lv_obj_t * obj, lv_color_t color, lv_dir_t dir);

dir表示哪个方向添加光标，有效参数是：

LV_DIR_RIGHT/LEFT/TOP/BOTTOM/HOR/VER/ALL

可以通过OR设置多个方向。

lv_chart_cursor_t* cursor;
cursor = lv_chart_add_cursor(chart, lv_palette_main(LV_PALETTE_GREEN), LV_DIR_RIGHT);

这个函数只是添加一个光标，还需要通过lv_chart_set_cursor_pos设置光标位置。

void lv_chart_set_cursor_pos(lv_obj_t * chart, lv_chart_cursor_t * cursor, lv_point_t * pos);

pos是光标的位置

lv_point_t point = {50, 120};
lv_chart_set_cursor_pos(chart, cursor, &point);

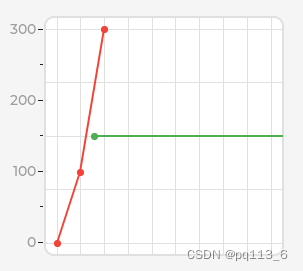

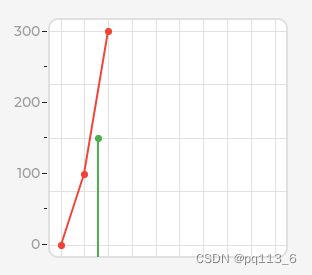

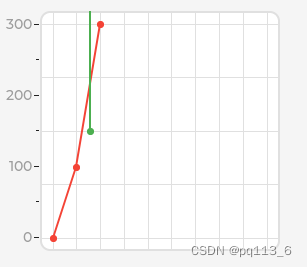

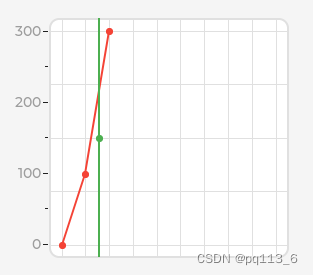

LV_DIR_RIGHT/LEFT/TOP/BOTTOM/HOR/VER/ALL以此显示效果如下：

1.9 缩放

可以在X或Y方向对图标缩放。

void lv_chart_set_zoom_x(lv_obj_t * obj, uint16_t zoom_x);
void lv_chart_set_zoom_y(lv_obj_t * obj, uint16_t zoom_y);

zoom_x和zoom_y的含义和图片缩放一样，256表示原大小。

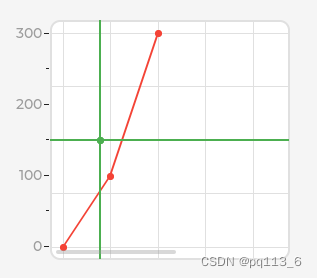

lv_chart_set_zoom_x(chart, 512);

2. Parts

LV_PART_MAIN：可以用来修改背景和栅格线的样式。参考3.1

LV_PART_SCROLLBAR：当放大的时候，会绘制ScrollBar。参考3.2

LV_PART_ITEMS：对应series画的线或柱状图。参考3.3

LV_PART_INDICATOR：对应ITEMS上的点。参考3.4

LV_PART_CURSOR：对应光标。参考3.5

LV_PART_TICKS：对应记号和标签。参考3.6

3. 样式

3.1 修改背景色

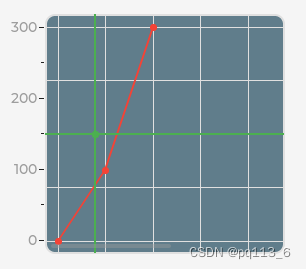

lv_obj_set_style_bg_color(chart, lv_palette_main(LV_PALETTE_BLUE_GREY), LV_PART_MAIN);

3.2 修改栅格线颜色

lv_obj_set_style_line_color(chart, lv_palette_main(LV_PALETTE_BLUE_GREY), LV_PART_MAIN);

3.3 设置滚动条颜色

lv_obj_set_style_bg_color(chart, lv_palette_main(LV_PALETTE_ORANGE), LV_PART_SCROLLBAR);

3.4 设置ITEMS的线宽

lv_obj_set_style_line_width(chart, 10, LV_PART_ITEMS);

3.5 设置ITEMS点的大小

lv_obj_set_style_width(chart, 10, LV_PART_INDICATOR);
lv_obj_set_style_height(chart, 10, LV_PART_INDICATOR);

3.6 设置光标线宽

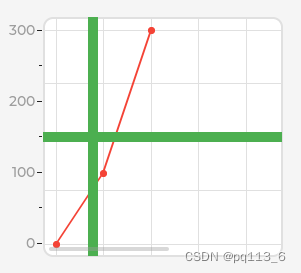

lv_obj_set_style_line_width(chart, 10, LV_PART_CURSOR);

3.7 设置记号和标签颜色

lv_obj_set_style_line_color(chart, lv_palette_main(LV_PALETTE_ORANGE), LV_PART_TICKS);
lv_obj_set_style_text_color(chart, lv_palette_main(LV_PALETTE_YELLOW), LV_PART_TICKS);

3.8 更改标签

标签默认是采用数字，可以通过LV_EVENT_DRAW_PART_BEGIN事件重绘标签。

lv_obj_add_event_cb(chart, chart_draw_event_cb, LV_EVENT_DRAW_PART_BEGIN, NULL);

在事件函数chart_draw_event_cb中获取绘制描述符

static void chart_draw_event_cb(lv_event_t* e)
{
    lv_obj_draw_part_dsc_t* dsc = lv_event_get_draw_part_dsc(e);
}

然后判断是不是绘制的是不是标记或标签

if (!lv_obj_draw_part_check_type(dsc, &lv_chart_class, LV_CHART_DRAW_PART_TICK_LABEL))
    return;

再判断是不是标签

if (dsc->text)
{

}

然后判断是不是对应的轴

if (dsc->id == LV_CHART_AXIS_PRIMARY_Y)
{

}

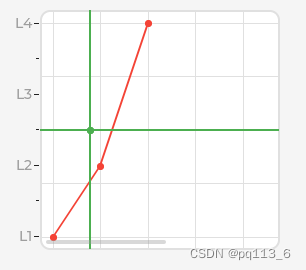

最后更新字符串显示

const char* level[] = { "L1", "L2", "L3", "L4"};
lv_snprintf(dsc->text, dsc->text_length, "%s", level[dsc->value / 100]);

这里dsc->value的值是Y轴的值，因为之前设置的值会显示0, 100, 200, 300,所以这里要除以100。
