RK3566调试蓝牙

火柴棍mcu

已于 2023-11-18 22:37:11 修改

阅读量1.6k

点赞数 1

分类专栏： linux系统及驱动开发文章标签：驱动开发 linux bt

于 2023-04-24 22:44:29 首次发布

本文链接：https://blog.csdn.net/professionalmcu/article/details/128440972

版权

linux系统及驱动开发专栏收录该内容

34 篇文章

订阅专栏

平台说明

系统：linux(buidroot)
蓝牙模组：RTL8821CS（WIFI+蓝牙）

驱动开发

DTS文件

内核编译

正基和海华的模块都使用内核的默认CONFIG_BT_HCIUART驱动，而Realtek使用自己的hci uart驱动，源码目录为external\rkwifibt\realtek\bluetooth_uart_driver，且使用ko方式加载，所以使用Realtek时一定把内核的CONFIG_BT_HCIUART去掉！
—Networking support

    ---Bluetooth subsystem support

            ---Bluetooth device drivers

                    < >  HCI UART driver

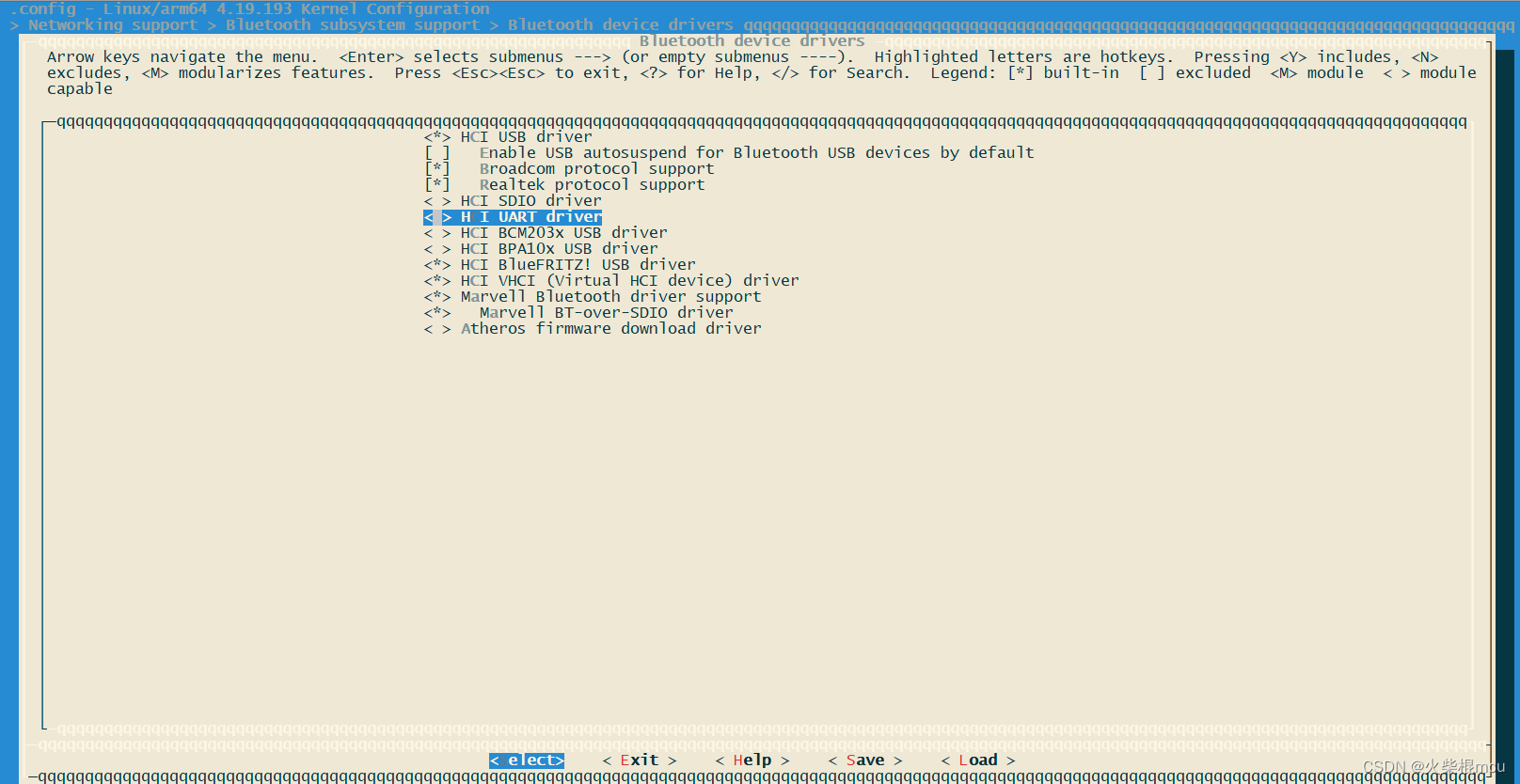

在这里插入图片描述

调试

通过SDK自带脚本启动蓝牙模块

查看脚本：

[root@RK356X:/]# cat usr/bin/bt_pcba_test
#!/bin/sh

killall rtk_hciattach

echo 0 > /sys/class/rfkill/rfkill0/state
sleep 2
echo 1 > /sys/class/rfkill/rfkill0/state
sleep 2

insmod /usr/lib/modules/hci_uart.ko
rtk_hciattach -n -s 115200 /dev/ttyS1 rtk_h5 &
hciconfig hci0 up

注意ttyS需要根据蓝牙模块使用的那个uart以及rk3568.dtsi文件中serial* 与 uart*的对应关系决定。如硬件连接使用uart1，对应关系为serial1 = &uart1，那么这里为ttyS1。

启动蓝牙：

[root@RK356X:/usr/bin]# ./bt_pcba_test
[root@RK356X:/usr/bin]# hciconfig hci0 up
[22482.267737] rtk_btcoex: Open BTCOEX
[22482.531203] Bluetooth: hu 00000000fb5d06b2 retransmitting 1 pkts
[22482.533957] rtk_btcoex: BTCOEX hci_rev 0xaa99
[22482.534019] rtk_btcoex: BTCOEX lmp_subver 0x821a
[root@RK356X:/usr/bin]# hciconfig -a
hci0:   Type: Primary  Bus: UART
        BD Address: 88:12:AC:41:CD:93  ACL MTU: 1021:8  SCO MTU: 255:12
        UP RUNNING
        RX bytes:2131 acl:0 sco:0 events:60 errors:0
        TX bytes:1727 acl:0 sco:0 commands:61 errors:0
        Features: 0xff 0xff 0xff 0xfe 0xdb 0xfd 0x7b 0x87
        Packet type: DM1 DM3 DM5 DH1 DH3 DH5 HV1 HV2 HV3
        Link policy: RSWITCH HOLD SNIFF PARK
        Link mode: SLAVE ACCEPT
        Name: 'RTK_BT_4.1'
        Class: 0x000000
        Service Classes: Unspecified
        Device Class: Miscellaneous,
[  465.213943   HCI Version: 4.1 (0x7)  Revision: 0xaa99
        LMP ]Vers ion: 4.1 (0x7)  Subversion: 0x821a
        Manufacturer: Rrealttek Semiconductor Corporation (93)

k_btcoex: B[root@RK356X:/usr/bin]# TCOEX hci_rev 0xaa99
[  465.213989] rtk_btcoex: BTCOEX lmp_subver 0x821a

扫描附近设备

[root@RK356X:/usr/bin]# hcitool scan
Scanning ...
[22635.796917] rtk_btcoex: hci (periodic)inq start
[22636.051175] Bluetooth: hu 00000000fb5d06b2 retransmitting 1 pkts
[22646.293830] rtk_btcoex: inquiry complete
        80:9F:9B:02:30:AB       50D5P_CC16
        74:EF:4B:95:EC:72       OPPO Find X5
        90:DF:7D:5E:B8:D6       真我GT 大师探索版
        90:F0:52:92:6B:54       MEGA C
