开源WIFI继电器之使用说明

1、设备说明

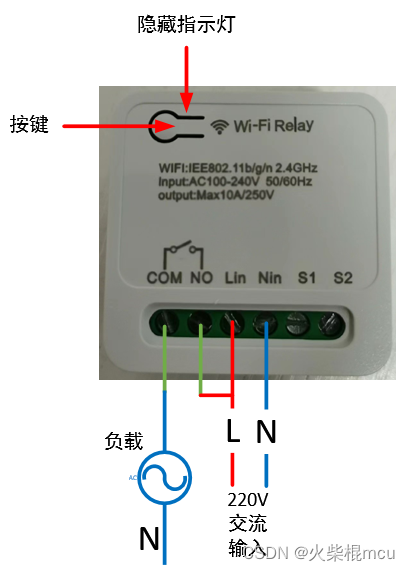

1.1外观

1.2供电

100~240V交流输入，Lin接火线，Nin接零线。

1.3连接负载

        输出信号为继电器无源信号，用于信号的导通和断开控制，最大可通过10A负载电流，COM为继电器公共端，NO为继电器常开端，上电默认状态为断开。

1.4指示灯说明

有三颗led指示灯，红、绿、蓝。指示灯的状态对应的设备状态如下：

红灯快闪：等待配网
红灯慢闪：连上路由器，正在连接MQTT服务器；
红灯常亮：连上MQTT服务器；

蓝灯闪烁一下：按下按键超过5S；

绿灯亮：继电器导通；

绿灯灭：继电器断开；

1.5按键操作

短按1S松开：切换继电器状态；

长按5S：设备进入配网模式；

2、功能操作

2.1连接wifi路由器

需要借助手机运行配网软件，先在手机上安装esptouch软件，只支持安卓系统，软件下载链接：Release 2.0.0 · EspressifApp/EsptouchForAndroid · GitHub

配网步骤如下：

给设备通电；

长按按键5S（蓝灯闪速后可松开），此时设备进入配网模式；

手机连接到路由器；

手机启动esptouch软件，选择EspTouch；

密码框内输入路由器密码，然后点击确认；

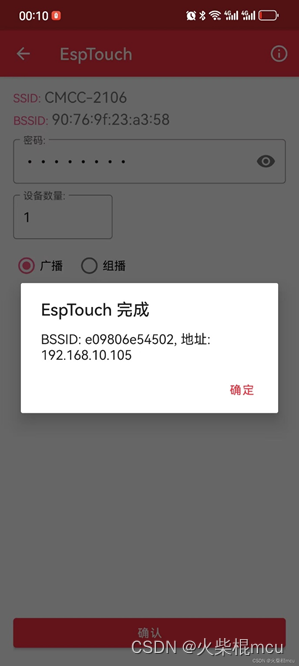

配网成功后会EspTouch软件会显示设备的BSSID（MAC）和路由器给设备分配的局域网IP地址，需要记录IP地址用于登陆设备web管理后台；

2.2web管理后台

2.2.1登陆

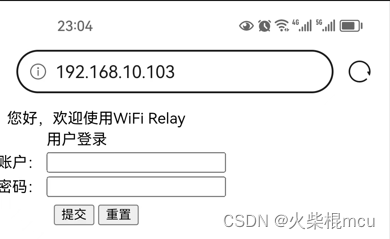

启动同一个局域网下的手机或电脑浏览器，地址栏输入当前设备的IP地址，如192。168.10.103，点击进入：

账号：admin

默认密码：123456

2.2.2修改登陆密码

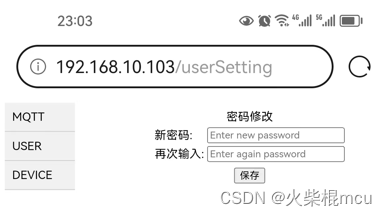

选择目录栏“USER”：

2.2.3配置MQTT服务器

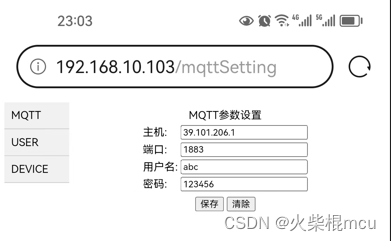

选择目录栏“MQTT”：

默认的服务器HOST：broker.emqx.io，端口：1883，是一个免费的MQTT服务器，可作为测试使用。

2.2.4查看设备信息

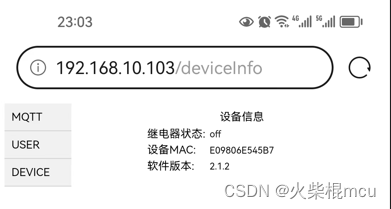

选择目录栏“DEVICE”：
